Ponte trapezoidal de alumínio H100 L330 com vedante EPDM 2 mm para montagem PV
Leave feedback on the product
Ponte trapezoidal de alumínio H100 L330 para montagem PV. Alumínio com anodização standard, vedante EPDM 2 mm. Comprimento 330 mm, altura 100 mm, largura da base 116 mm. Canal de montagem 9×16 mm. Peso 0,3 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-778
Descrição
Ponte trapezoidal de alumínio H100 L330 com vedante EPDM 2 mm para montagem PV

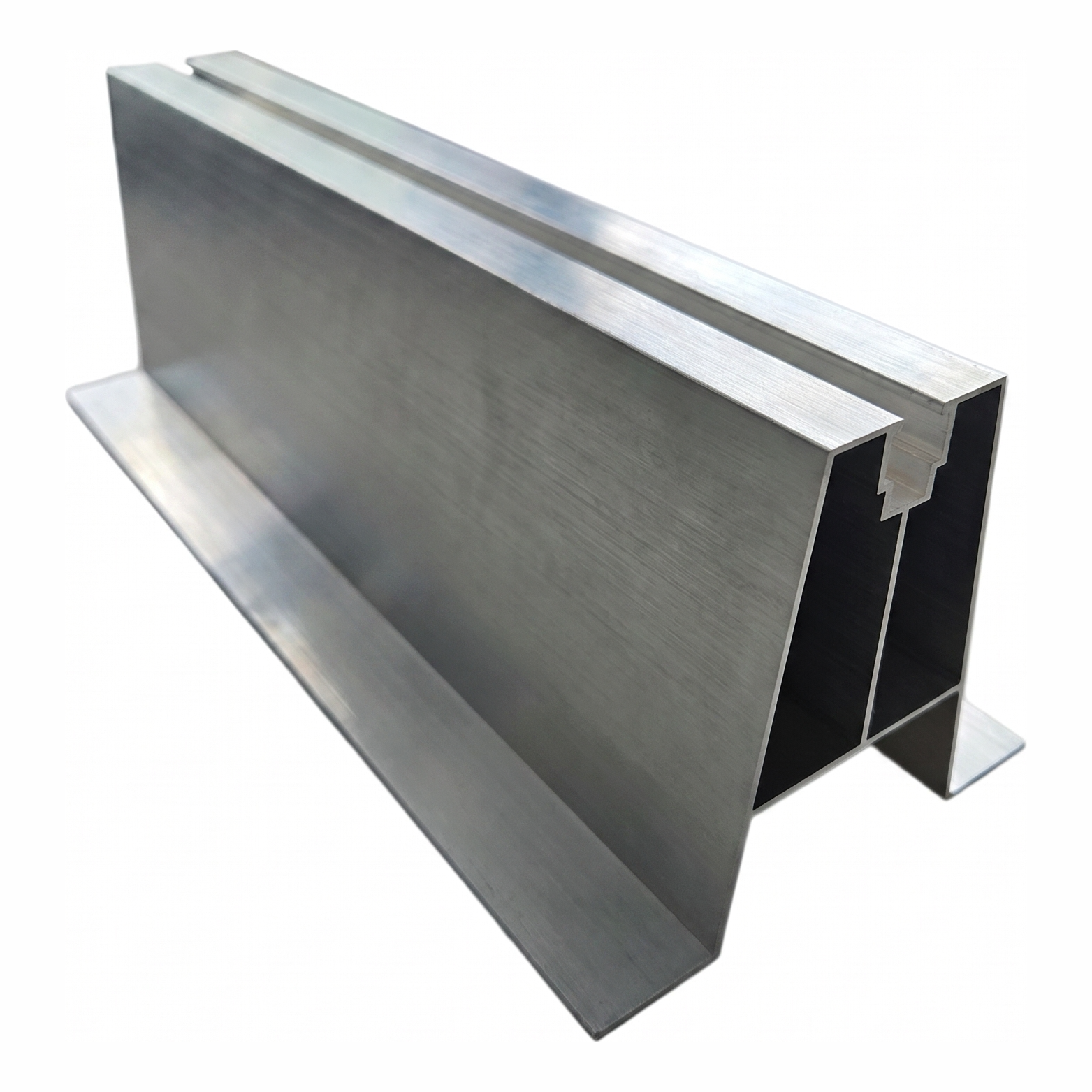

Ponte trapezoidal de alumínio H100 L330 é um adaptador de telhado pronto a usar, destinado à fixação de estruturas fotovoltaicas em telhados revestidos com chapa trapezoidal. Graças ao vedante de fábrica EPDM de 2 mm de espessura, a ponte garante uma aderência hermética à onda da chapa, eliminando a necessidade de vedação adicional e acelerando significativamente a montagem.
O perfil é fabricado em alumínio com acabamento anodizado padrão, o que garante elevada resistência à corrosão e durabilidade prolongada em condições exteriores. A forma trapezoidal da secção transversal reproduz perfeitamente a geometria das chapas de telhado mais comuns — a ponte apoia-se de forma estável sobre as cristas da onda, transferindo as cargas uniformemente para a subestrutura do telhado.
A parte superior do perfil está equipada com um canal de montagem com abertura de 9 mm de largura e 16 mm de profundidade, permitindo a fixação rápida de calhas de montagem ou grampos através de parafusos de gancho ou porcas em T. Esta solução permite o posicionamento flexível dos elementos da estrutura PV sem necessidade de furar orifícios adicionais.

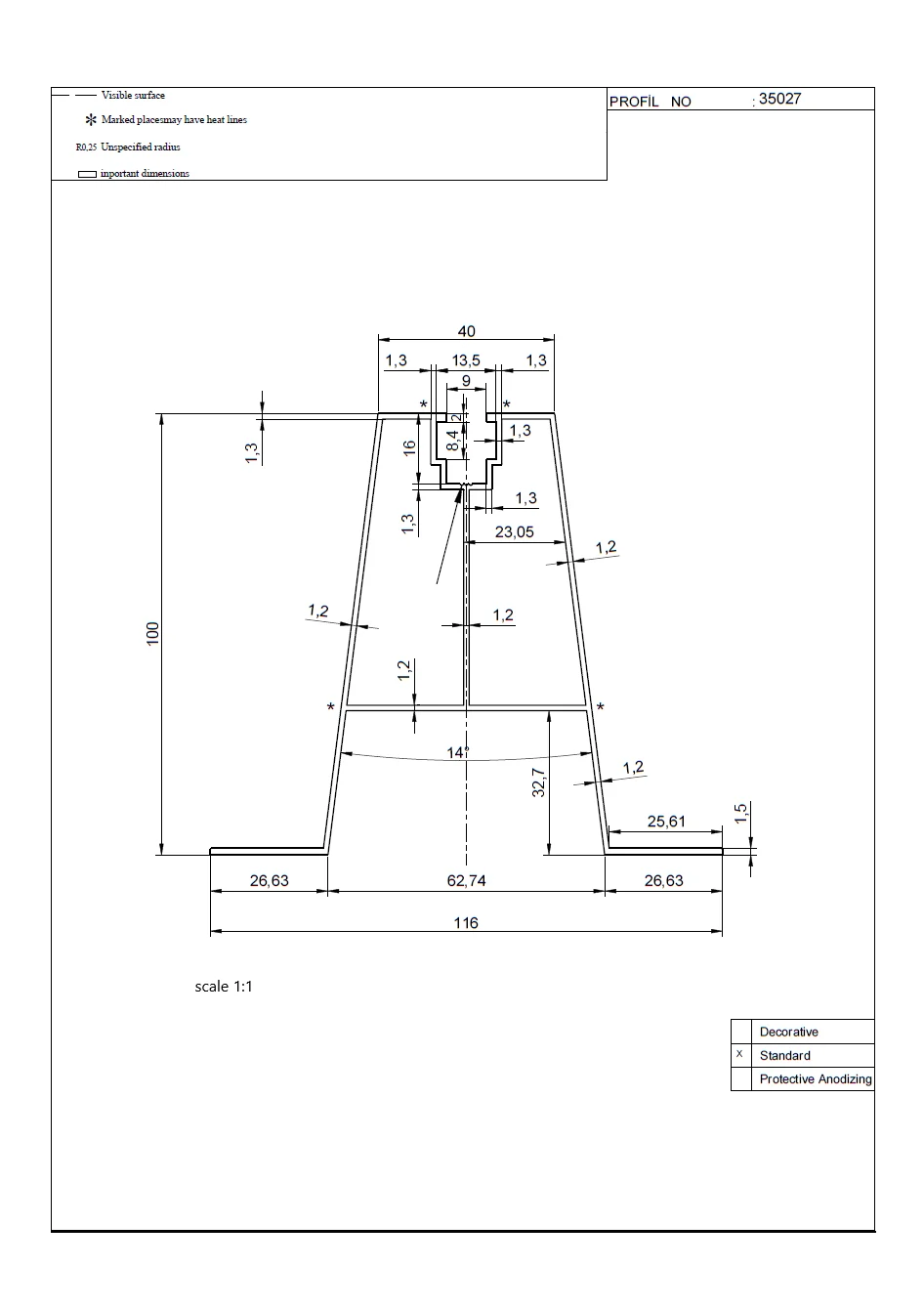

Dimensões e geometria do perfil
- Comprimento da ponte: 330 mm
- Altura total: 100 mm
- Largura total da base: 116 mm
- Largura da plataforma superior: 40 mm
- Largura interna da base: 62,74 mm
- Largura dos apoios laterais: 26,63 mm (cada)
- Ângulo de inclinação das paredes laterais: 14°
Canal de montagem (parte superior do perfil)
- Largura da abertura de entrada: 9 mm
- Largura interna do canal: 13,5 mm
- Profundidade do canal: 16 mm
- Profundidade da câmara inferior do canal: 8,4 mm
- Espessura da aba do canal: 2 mm
Espessuras das paredes e construção
- Espessura das paredes laterais: 1,2 mm
- Espessura da travessa interna: 1,2 mm
- Espessura das paredes da plataforma superior: 1,3 mm
- Espessura do apoio da base: 1,5 mm
- Raio não definido: R0,25 mm
- Altura até à travessa interna: 32,7 mm
Parâmetros do produto
- Material do perfil: alumínio (anodização padrão)
- Vedante: EPDM 2 mm
- Peso: 0,438 kg
- Dimensões gerais: L 330 × H 100 mm
A ponte trapezoidal é um elemento indispensável que liga a chapa do telhado à estrutura de suporte dos painéis PV. Graças ao vedante EPDM, protege o revestimento do telhado contra a infiltração de água nos pontos de fixação, enquanto a construção em alumínio não sobrecarrega significativamente o telhado. A geometria universal faz com que o perfil seja compatível com as chapas trapezoidais mais populares utilizadas na construção industrial e de armazéns.
