Ponte trapezoidal de alumínio H-70 com EPDM 400 mm – montagem PV em chapa trapezoidal
product unavailable
adicionar à lista de desejos
5
Descrição
Ponte trapezoidal de alumínio H-70 com EPDM 400 mm – montagem PV em chapa trapezoidal

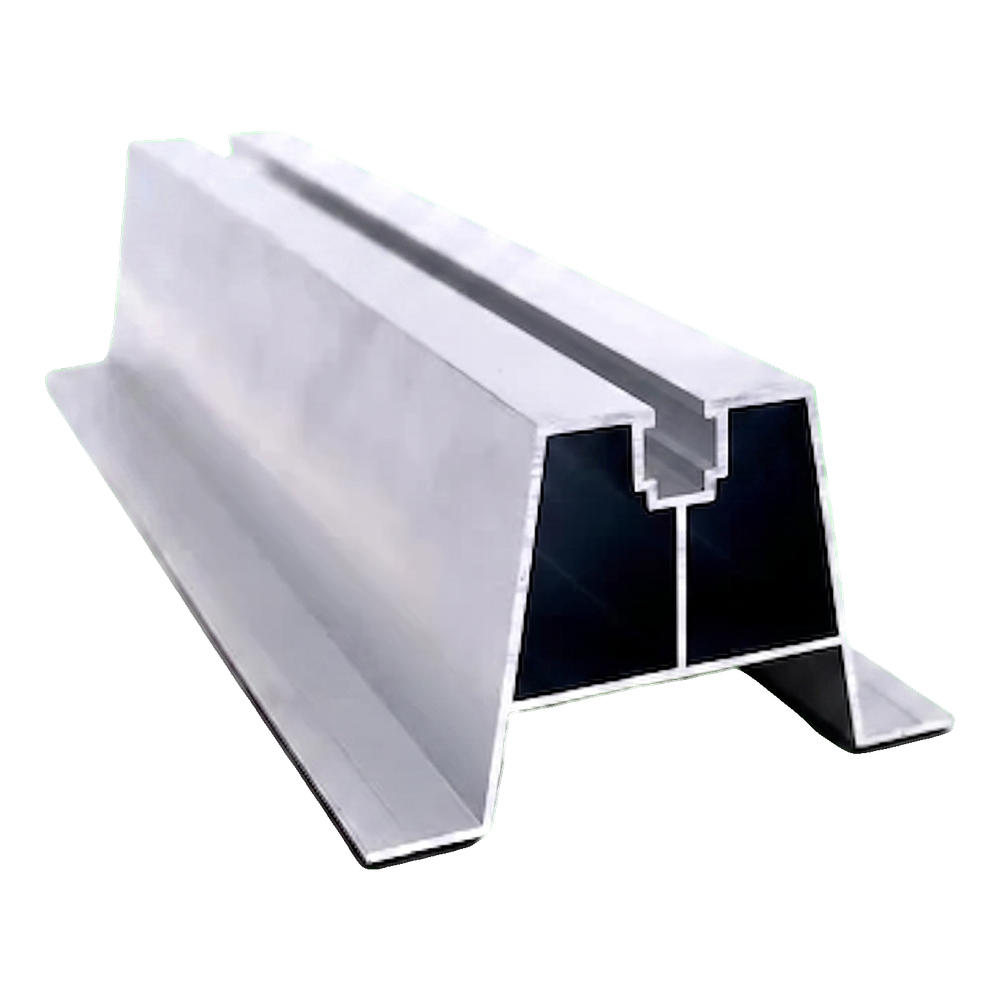

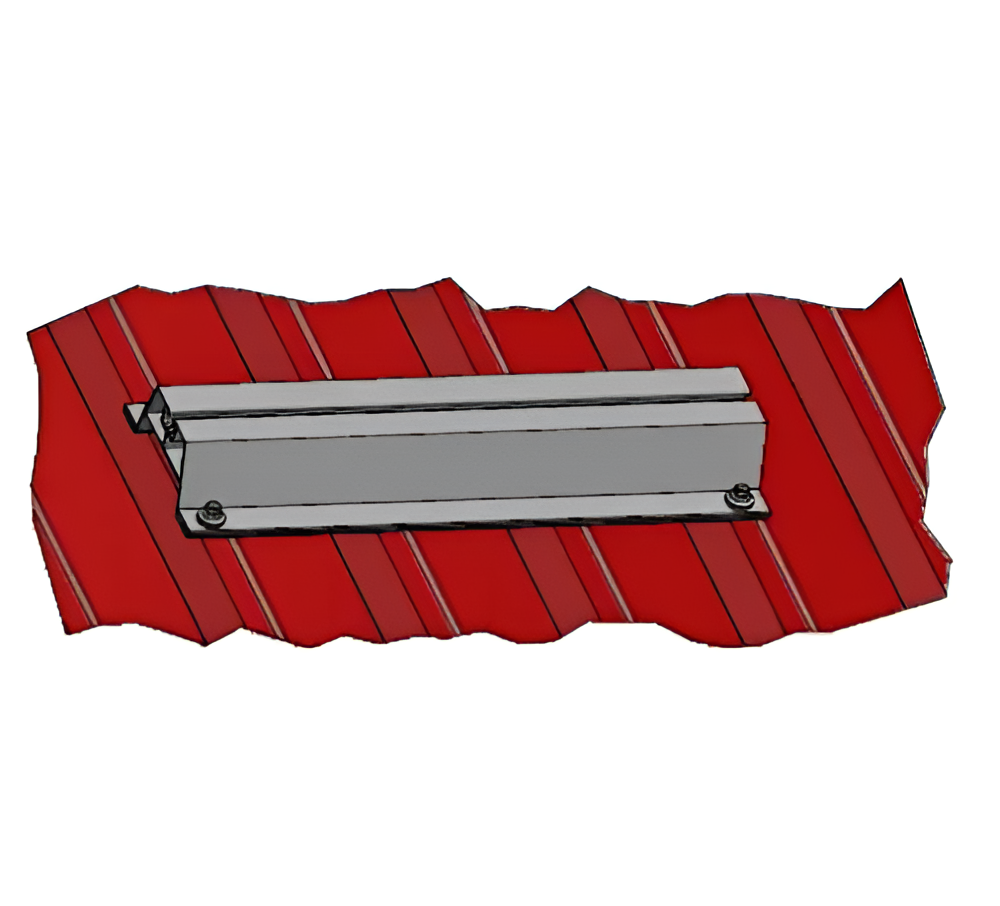

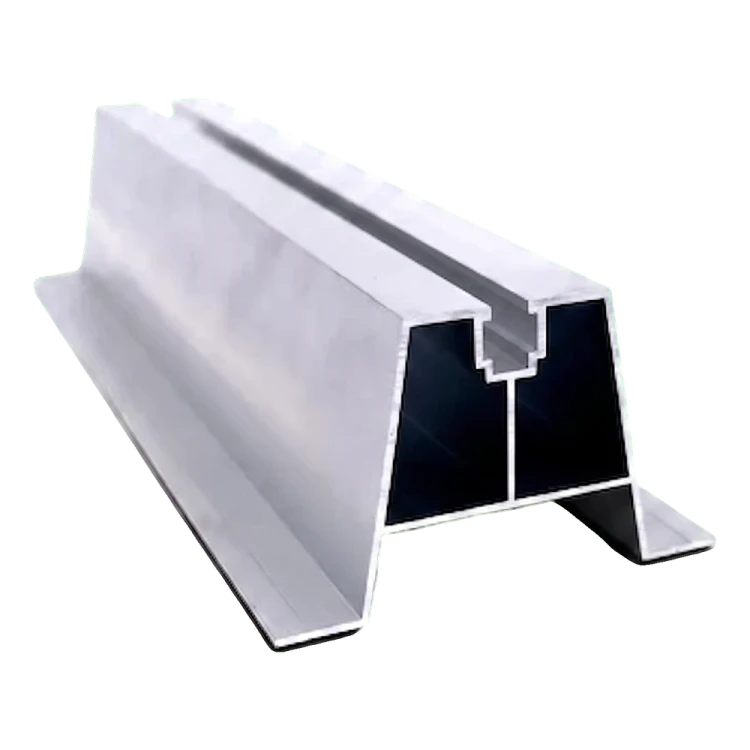

Ponte trapezoidal H-70 com vedante EPDM é um perfil de ponte em alumínio concebido para a montagem direta de painéis fotovoltaicos em telhados cobertos com chapa trapezoidal. A altura do perfil garante uma distância adequada entre o módulo e a superfície do telhado, permitindo a livre circulação de ar sob o painel. A ventilação natural favorece o arrefecimento dos módulos, o que se traduz diretamente na manutenção do seu desempenho em dias de calor intenso. O perfil é fabricado em liga de alumínio 6060, que se caracteriza por uma elevada resistência à corrosão e uma boa resistência mecânica. A parte inferior da ponte está equipada com um vedante EPDM, que protege a cobertura do telhado contra danos e garante uma aderência estanque à chapa trapezoidal. A calha superior com canal de montagem permite a fixação rápida de grampos intermédios e terminais através de parafusos de sextavado interior e porcas quadradas — sem necessidade de ferramentas especializadas.
Vantagens do perfil de ponte H-70
- Perfil de construção elevada que garante espaço de ventilação entre o painel e o telhado, favorecendo o arrefecimento natural dos módulos

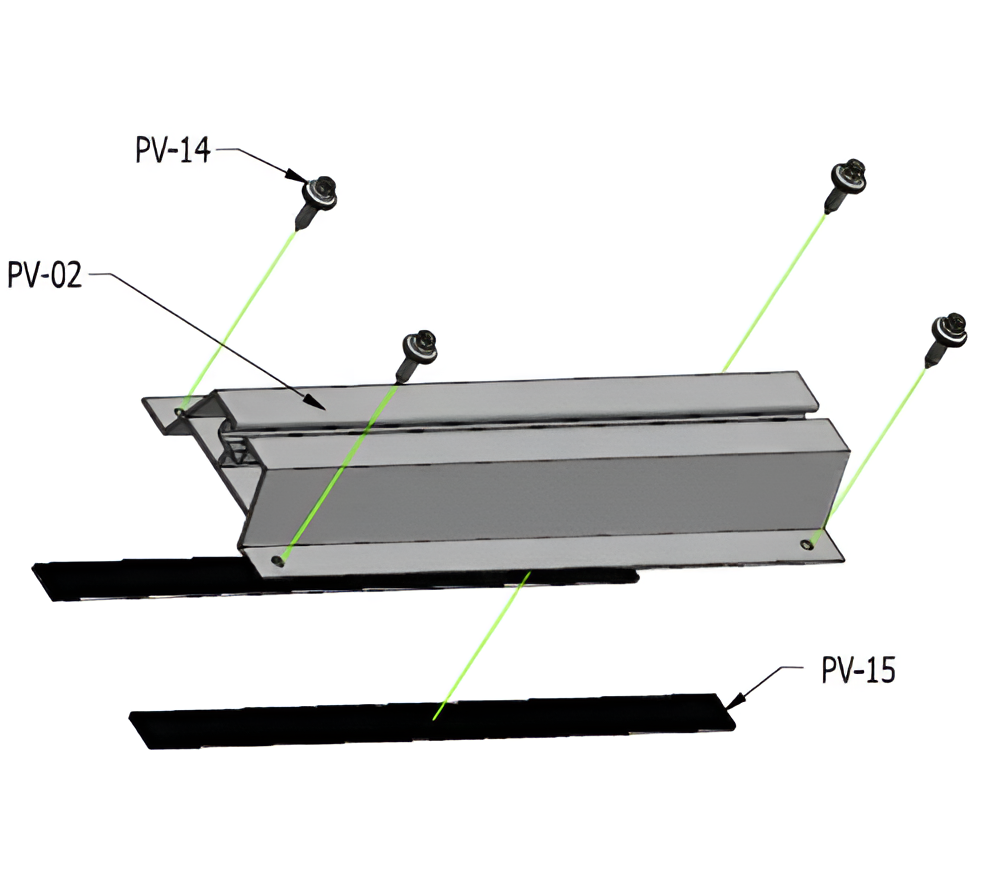

- O vedante EPDM nas bases do perfil protege a chapa trapezoidal contra riscos e elimina o contacto galvânico entre o alumínio e o aço da cobertura do telhado
- O alumínio 6060 é adequado para anodização, o que permite obter proteção anticorrosiva adicional e um acabamento estético

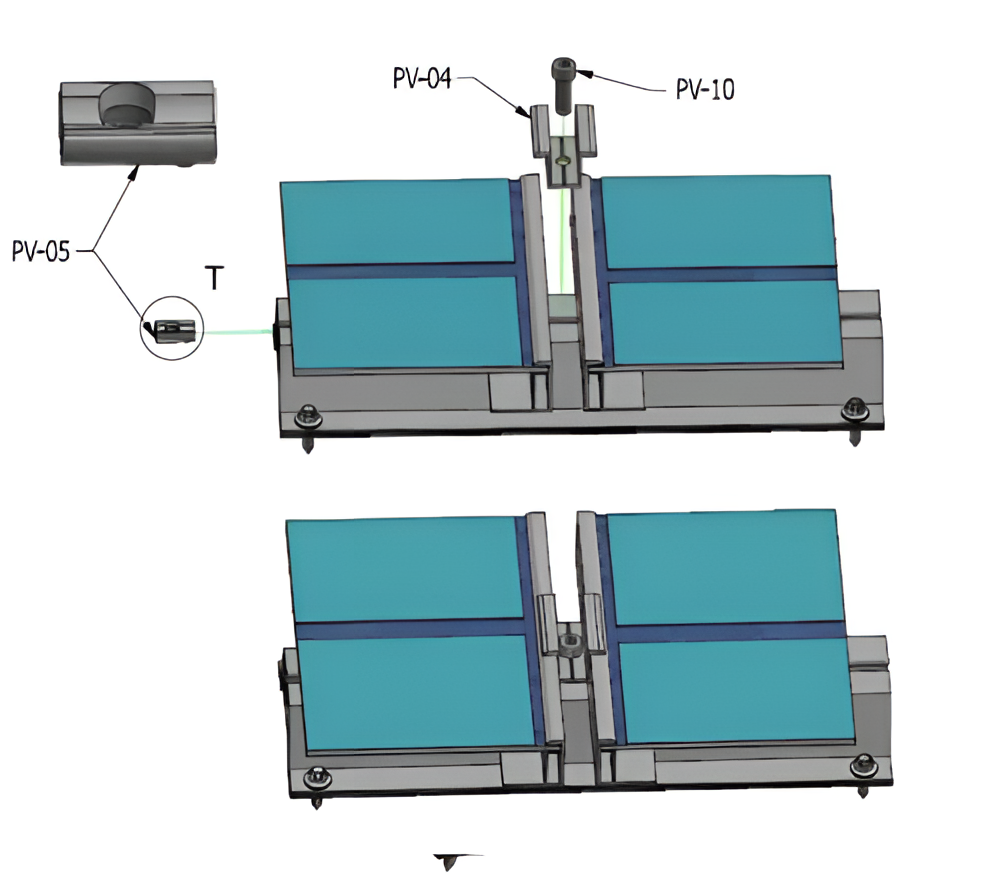

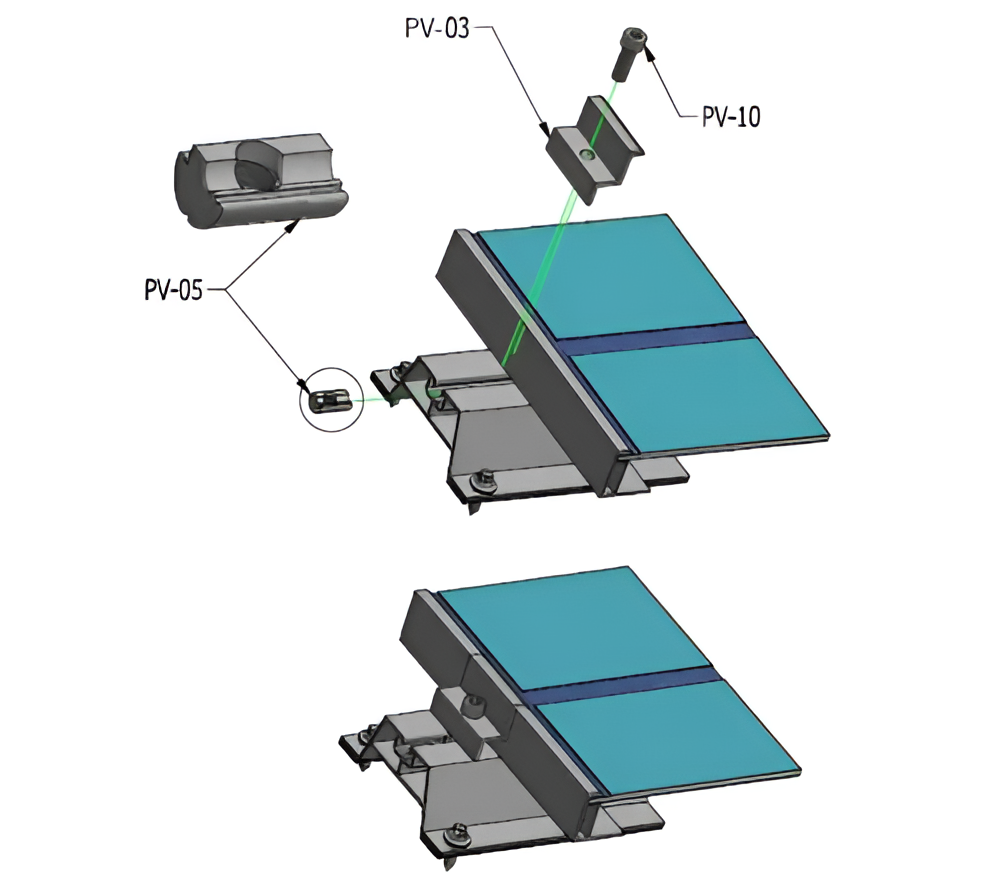

- O canal de montagem universal na calha superior é compatível com grampos intermédios e terminais de sistemas PV padrão
- Os furos de montagem são feitos no local durante a instalação, o que permite ajustar com precisão o espaçamento ao perfil específico da chapa

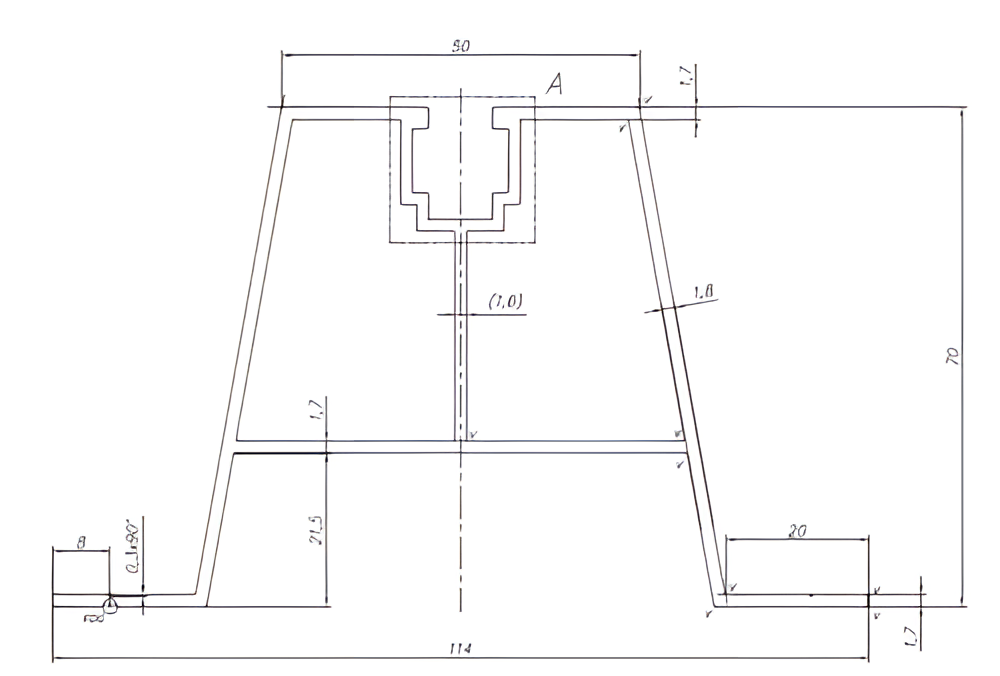

O desenho técnico apresenta a secção transversal completa do perfil com as dimensões dos principais elementos estruturais assinaladas. É visível a característica forma trapezoidal das bases, o canal de montagem central na calha superior e a ranhura para inserção de porcas quadradas. As dimensões detalhadas do perfil encontram-se na tabela Dimensões abaixo.
