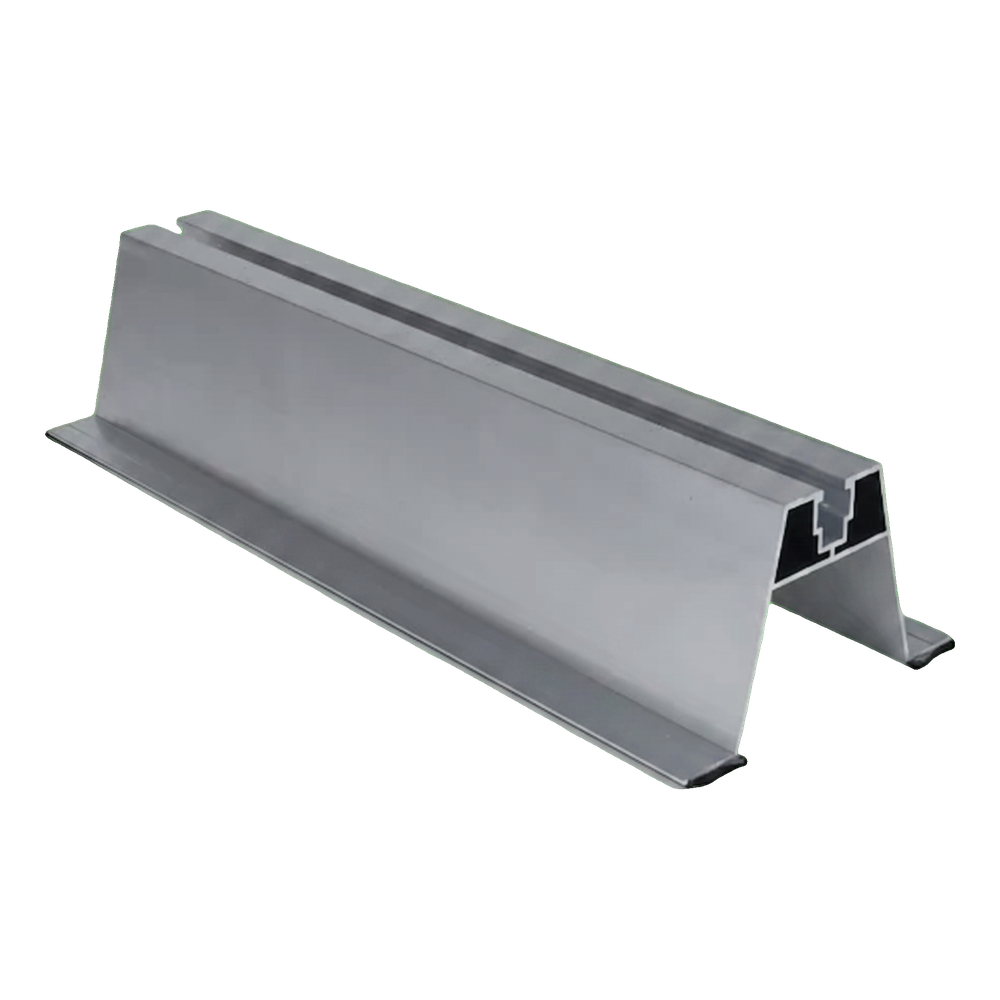

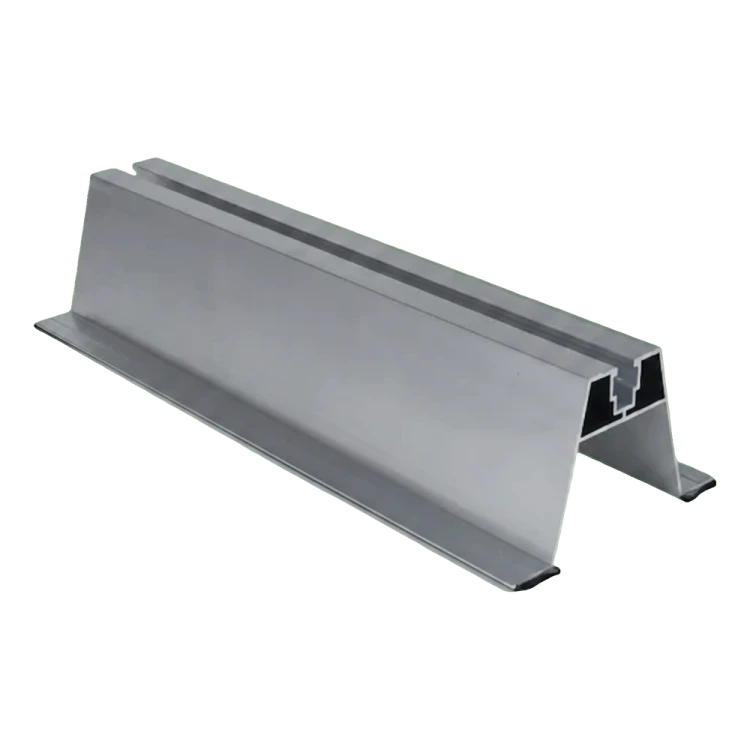

Ponte trapezoidal de alumínio H-70 com EPDM 330 mm – tipo 2 para chapa trapezoidal
Leave feedback on the product
Ponte trapezoidal de alumínio H-70 com EPDM, tipo 2, para chapa trapezoidal. Secção 114 × 70 mm, comprimento 330 mm, espessura da parede 1,5 mm, massa 1,262 kg/m. Canal de montagem de 40 mm, orifício de 9 mm. Alumínio 6060, vedante EPDM nas bases. Orifícios de montagem furados no local.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Escolha a variante:
Individual variants may differ in price
Opções de Embalagem
Product code:
Descrição
Ponte trapezoidal de alumínio H-70 com EPDM 330 mm – tipo 2 para chapa trapezoidal
A ponte trapezoidal H-70 com EPDM é um perfil de montagem em alumínio destinado à fixação direta de painéis fotovoltaicos em telhados revestidos com chapa trapezoidal. A variante tipo 2 é dedicada a ligações de telhado mais altas — a altura do perfil garante a livre circulação de ar sob os módulos, permitindo o seu arrefecimento natural e o afastamento da superfície aquecida do telhado. O perfil está equipado com um canal de montagem superior, ao qual se fixam os grampos intermédios e terminais por meio de parafusos com encaixe sextavado e porcas quadradas. Nas bases do perfil estão colocados vedantes EPDM, que amortecem as vibrações, protegem o revestimento da chapa contra riscos e vedam o ponto de contacto com a cobertura do telhado. Os orifícios para os parafusos de fixação à chapa são feitos no local da obra — assim, o instalador ajusta o espaçamento dos orifícios ao espaçamento das cristas do trapézio.
Vantagens para a equipa de montagem
- A altura de 70 mm afasta o módulo do telhado — melhor ventilação e temperaturas de funcionamento mais baixas dos painéis
- O vedante EPDM nas bases protege o revestimento da chapa e melhora a aderência do perfil
- Canal de montagem compatível com grampos intermédios e terminais — sistema de fixação universal
- Orifícios de montagem feitos no local, o que permite adaptar a ponte a qualquer perfil trapezoidal
- Alumínio 6060 resistente à corrosão — funcionamento sem manutenção durante toda a vida útil da instalação
O desenho da secção mostra a forma trapezoidal do perfil, com uma base larga e um canal de montagem no topo. O detalhe no canto inferior esquerdo apresenta a secção do vedante EPDM colocado na base do perfil. Todas as dimensões da secção encontram-se na ficha de especificações abaixo.
