Ponte trapezoidal de alumínio H-30 com EPDM 330 mm – fixação PV para chapa trapezoidal

Disponibilidade: Em estoque (grande quantidade)

Entregue em até: 8 dias úteis

Weight: 0.325 kg

Preço/ pçs: 3,63 € 3.63

incl. 23% IMPOSTO, excl. custos de envio

Preço líquido/ pçs: (2,95 €)

excl. 23% IMPOSTO, excl. custos de envio

* Opções de Embalagem:

Peça
Embalagem: 50 Peças
Embalagem: 500 Peças
Embalagem: 1000 Peças

quantidade pçs

Total:

product unavailable

adicionar à lista de desejos

* - Campo obrigatório

Avaliação:

Fornecedor: -

Código do produto: PV-02-01

recomendar a um amigo

Descrição

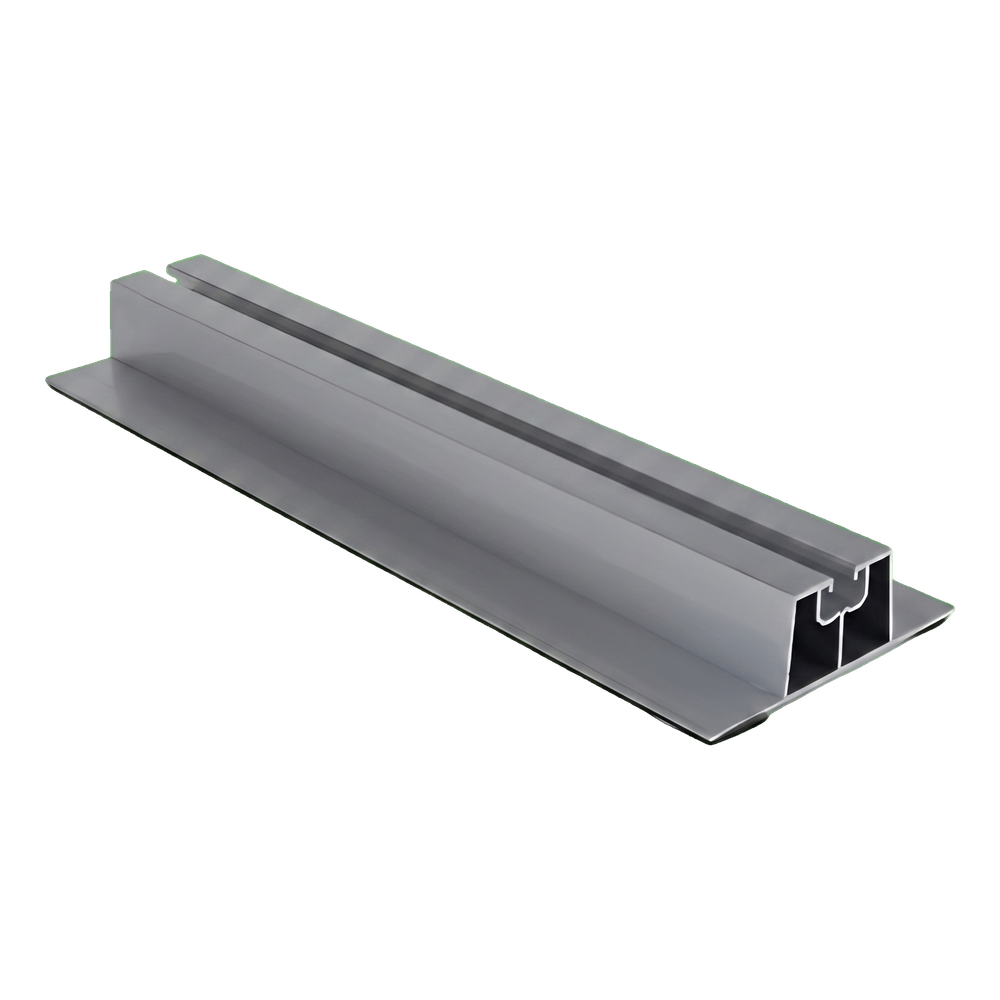

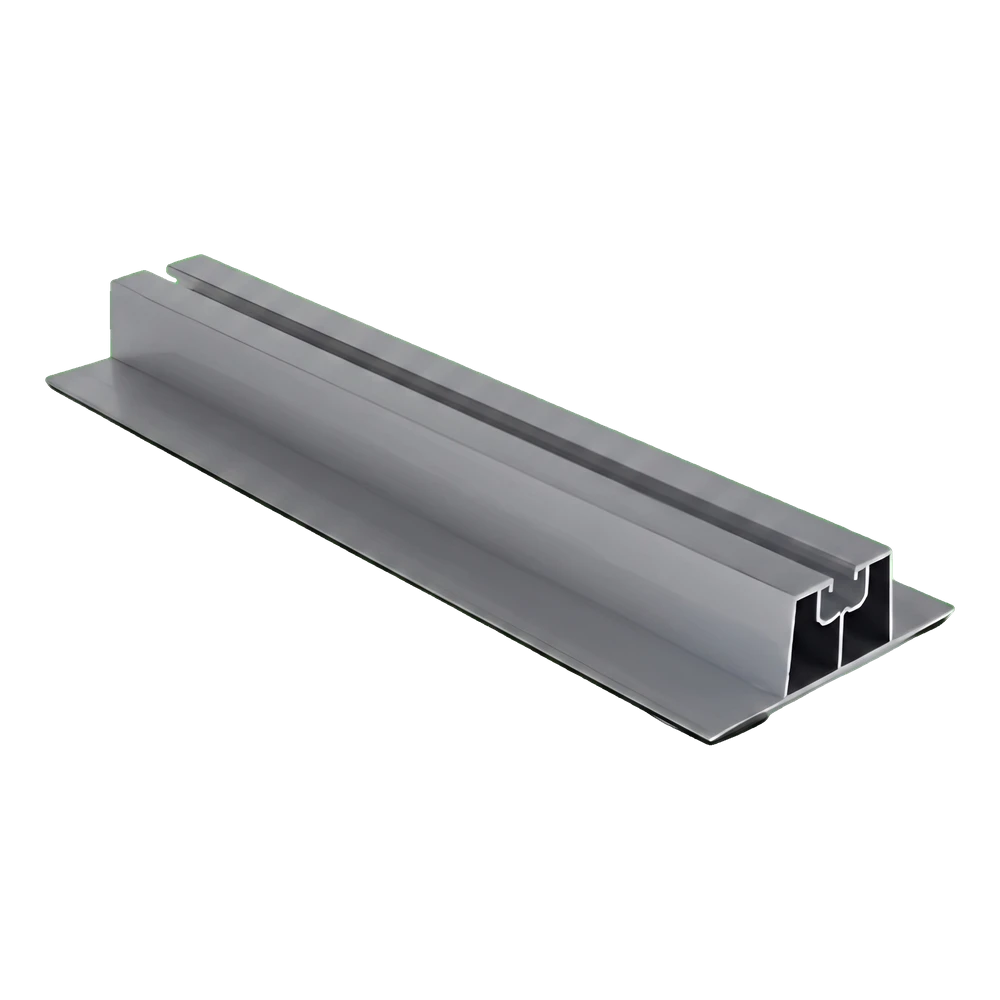

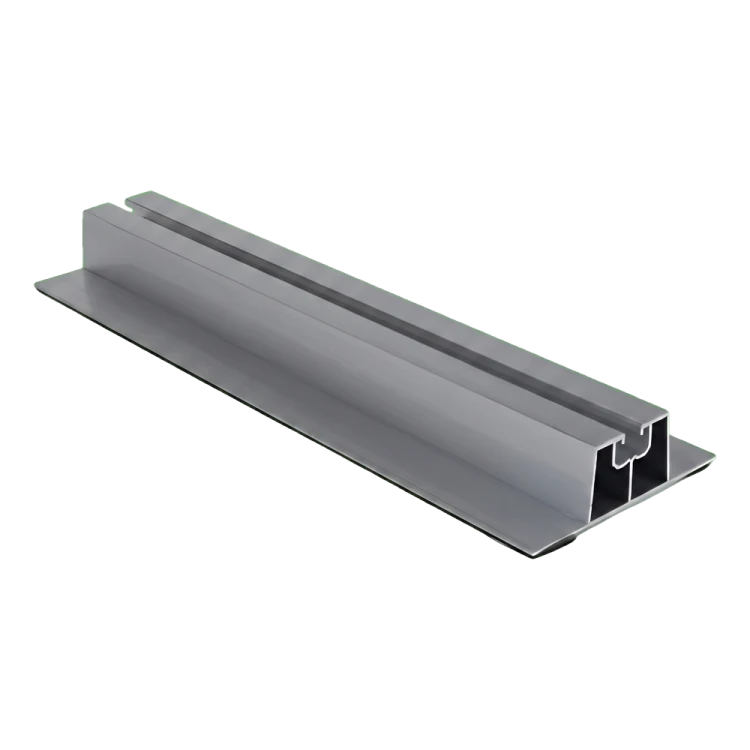

Ponte trapezoidal de alumínio H-30 com EPDM 330 mm – fixação PV para chapa trapezoidal

Ponte trapezoidal de alumínio H-30 330 mm com canal de montagem e vedante de EPDM

A ponte trapezoidal de alumínio H-30 com vedante de EPDM é um elemento estrutural dedicado à fixação direta de painéis fotovoltaicos em telhados revestidos com chapa trapezoidal. O perfil com 30 mm de altura garante a livre circulação de ar sob o módulo, permitindo o arrefecimento natural e o afastamento do painel da superfície aquecida do telhado — o que se traduz numa maior eficiência da instalação nos meses mais quentes. A ponte funciona em conjunto com grampos intermédios e terminais, que são fixados ao canal superior do perfil através de tampão deslizante, inserto roscado ou parafuso de martelo. Os furos para os parafusos de fixação do perfil à chapa trapezoidal são feitos diretamente no telhado durante a montagem, permitindo ajustar com precisão o espaçamento ao perfil específico da chapa. O perfil, fabricado em liga de alumínio 6060, combina baixo peso com elevada resistência à corrosão e aos agentes atmosféricos.

Principais vantagens para o instalador

Montagem direta na chapa trapezoidal — elimina a necessidade de suportes adicionais

O vedante de EPDM na base do perfil garante uma aderência estanque à chapa e protege a cobertura do telhado contra danos no ponto de fixação

A altura de 30 mm garante a ventilação dos módulos PV

O alumínio 6060 é adequado para anodização, proporcionando proteção adicional da superfície

Furos feitos no local — adaptação a qualquer espaçamento das ondas da chapa trapezoidal

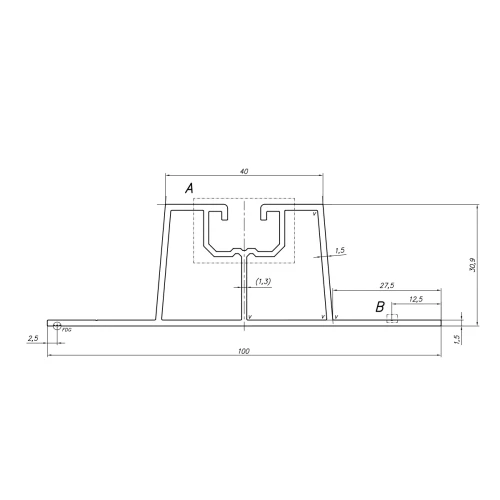

Corte técnico da ponte trapezoidal H-30 com dimensões: base 100 mm, canal superior 40 mm, altura 30,9 mm

O corte transversal do perfil revela uma construção trapezoidal com uma base de 100 mm de largura que se estreita até ao canal de montagem de 40 mm na parte superior. A espessura da parede de 1,5 mm, aliada à espessura da placa de base de 2,5 mm, garante uma rigidez adequada mantendo um baixo peso total. A forma do perfil reproduz a geometria das chapas trapezoidais típicas, garantindo uma aderência estável à superfície.

Vídeo que apresenta a ponte trapezoidal para montagem de painéis fotovoltaicos em chapa trapezoidal

Dimensões

Secção (largura × altura)	100 × 30,9 mm
Comprimento	330 mm
Espessura da parede	1,5 mm
Espessura da placa de base	2,5 mm
Largura do canal de montagem	40 mm
Peso por metro	0,983 kg/m

Material e acabamento

Material / liga	alumínio 6060
Vedante EPDM	sim

Montagem e compatibilidade

Canal de montagem / tipo de ranhura	canal superior de 40 mm (tampão deslizante / inserto roscado / parafuso de martelo)
Tipo de telhado / superfície	telhados de chapa trapezoidal
Método de fixação	furos feitos no local de montagem

Propriedades físicas

Peso por unidade	0,325 kg
Resistência à corrosão	sim — alumínio 6060 resistente aos agentes externos

Segurança (GPSR)

Enviar comentário

Todas as revisões (positivas e negativas) são exibidas, de acordo com a limitação do número da plataforma. Verificamos que provêm de clientes que adquiriram o produto. Veja mais sobre as nossas políticas de comentários página.

Produtos relacionados

Encaixe deslizante M8 com esfera de retenção para perfil PV – alumínio 6060

Encaixe deslizante M8 com esfera de retenção para perfil PV, alumínio 6060. Rosca M8, montagem na calha superior do perfil, peso de 0,004 kg. Utilizado para fixação de grampos intermédios e terminais em instalações fotovoltaicas.

Preço: 0,12 €

Preço líquido: 0,09 €

Grampo Final 30mm com Parafuso e Inserto

Grampo de pressão lateral de 30 mm com parafuso e encaixe em alumínio 6060, para montagem de módulos fotovoltaicos de 30 mm com parafusos DIN 912 M8x20.

Preço: 0,63 €

Preço líquido: 0,51 €

Grampo Final 35mm com Parafuso e Inserto

Grampo de pressão lateral de 35 mm com parafuso e encaixe em alumínio 6060, para montagem de módulos fotovoltaicos de 35 mm com parafusos DIN 912 M8x25.

Preço: 0,69 €

Preço líquido: 0,56 €

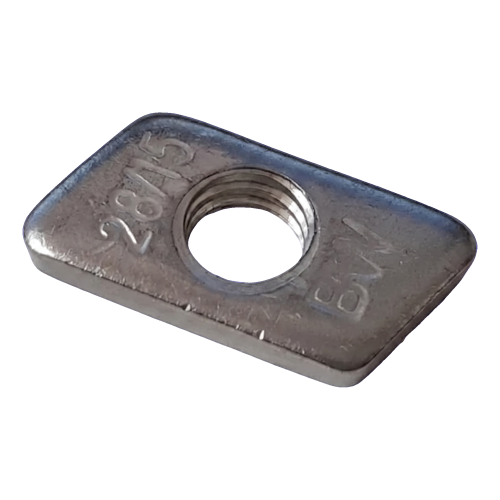

Bucha roscada M8 tipo 28/15 aço inoxidável A2 para perfis de montagem FV

Bucha roscada M8 tipo 28/15 em aço inoxidável A2 (1.4301, grau 304). Peso 0,007 kg. Placa plana e retangular para a ranhura do perfil de montagem. Destinada a perfis de montagem de instalações fotovoltaicas.

Preço: 0,15 €

Preço líquido: 0,13 €

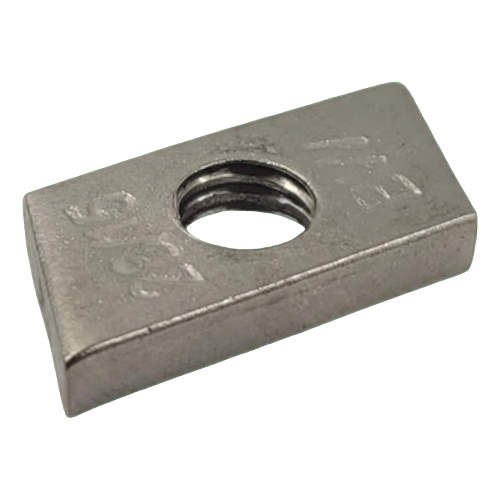

Inserto roscado M8 tipo 28/15 aço inoxidável A2 para perfis PV
