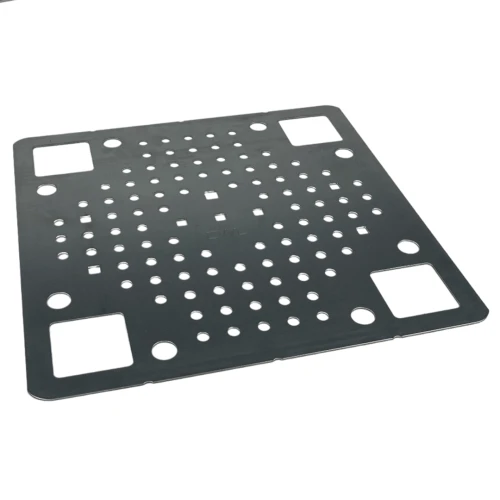

Placa de fixação para cobertura de telhado 375x375mm CWL

Placa de fixação para cobertura de telhado 375x375mm CWL - Aço inoxidável H17 1.4016 para sistemas fotovoltaicos.

A placa de fixação para cobertura de telhado 375x375mm CWL é uma solução segura e universal para fixação permanente de elementos em telhados asfálticos e plásticos. A placa de montagem pode ser instalada sobre ou sob a membrana de cobertura existente para obter uma aparência estética. Com dimensões de 400 x 400 mm para soldadura, esta placa de fixação garante uma fixação segura e duradoura sem necessidade de fixação mecânica.

A membrana deve estar em conformidade com as normas EN 13707:2004+A2:2009 e cumprir os seguintes requisitos:

Resistência à tração nas direções longitudinal e transversal mín. 300 N/50 mm EN 12311-1

Resistência ao rasgamento mín. 150 N EN 12310-1

Resistência ao corte nas juntas longitudinais e transversais mín. 500 N/50 mm EN 12317-1

Resistência ao arrancamento

Placa de fixação sob a membrana

1. Corte um pedaço de membrana de cobertura com dimensões de 500 x 500 mm. (No caso de renovação do telhado, a placa de fixação pode ser soldada entre a membrana existente e a nova. Neste caso, não é necessário utilizar um pedaço adicional de membrana de 500 x 500 mm).

2. Coloque o parafuso sob a placa no orifício destinado para esse efeito e solde a placa de montagem no centro do pedaço cortado de membrana de cobertura.

3. Coloque a manga de proteção no parafuso.

4. Faça um orifício para o parafuso na membrana superior.

5. Solde a membrana em toda a superfície da placa de montagem.

6. Verifique se as soldaduras nos pontos de fixação estão completas.

7. Remova a manga de proteção do parafuso.

Placa de montagem sobre a membrana

1. Coloque o parafuso sob a placa no orifício previsto para esse efeito e solde a placa de montagem no local escolhido.

2. Corte um pedaço de membrana com dimensões de 800 x 1200 mm, 880 x 1100 mm ou 1000 x 1000 mm.

3. Coloque a manga de proteção no parafuso.

4. Faça um orifício para o parafuso no pedaço cortado de membrana de cobertura.

5. Solde a membrana em toda a superfície da placa de montagem.

6. Verifique se as soldaduras nos pontos de fixação estão completas.

7. Remova a manga de proteção do parafuso.
