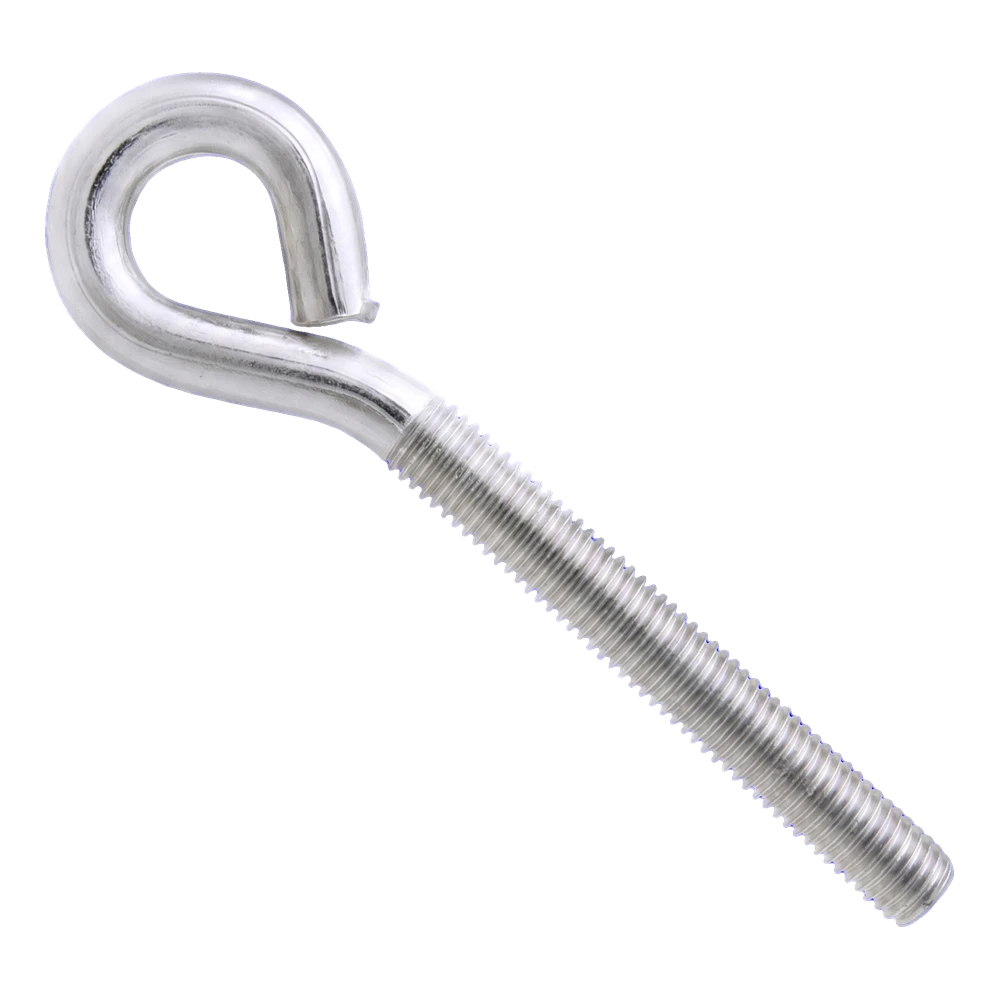

Pitão fechado com rosca métrica zincado M10×100 mm

Varão roscado com olhal fechado na extremidade — para enroscar numa rosca métrica e suspender cordas, correntes e elementos com mosquetão; aço de classe de resistência 5.8, zincagem eletrolítica

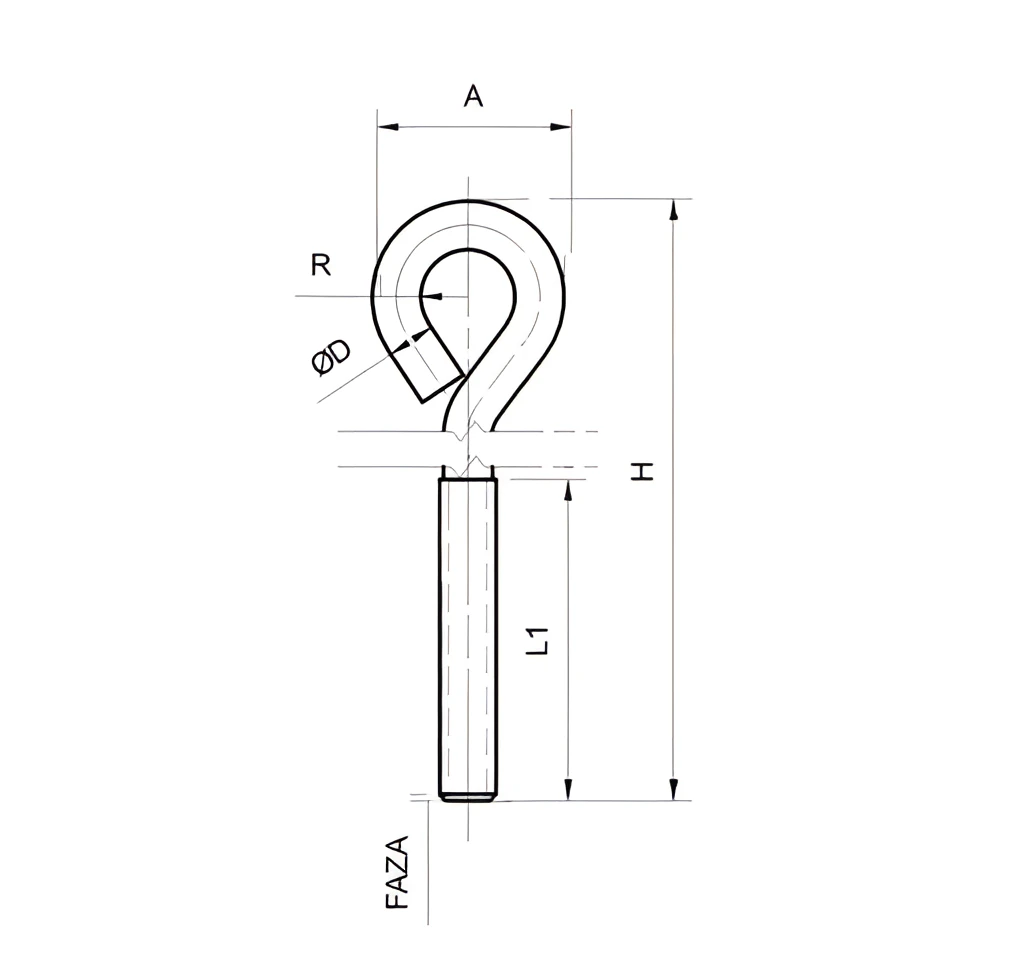

Abrir o desenho cotado em tamanho real

Sobre o produto

O pitão fechado com rosca métrica é um varão roscado com olhal fechado na extremidade. Serve para suspender cordas, cabos, correntes e elementos com mosquetão. A parte roscada enrosca-se num elemento com rosca interior (manga de bucha, porca ou furo roscado).

A designação M10 indica a rosca métrica do gancho — a manga da bucha, a porca ou o furo roscado deve ter uma rosca interior da mesma dimensão. O comprimento total H é de 100 mm e é medido desde a extremidade da rosca até ao ponto mais afastado da parte curva. O comprimento disponível da rosca L1 é de 51 mm e o diâmetro exterior da curvatura Dz é de 33 mm. Estes são valores nominais de acordo com a tabela do fabricante. Enrosque o gancho até à profundidade exigida pelo elemento de ligação; fixe a parte da rosca que fica saliente para além desse elemento com uma contraporca. Após a montagem, oriente o olhal na direção de aplicação da carga e não aplique cargas laterais ao gancho na zona da curvatura.

O material de fabrico é aço, com classe de resistência 5.8, e o revestimento é zincado eletrolítico. O revestimento de zinco protege o aço contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o material de acordo com as condições de exposição. O fabricante não indica a capacidade de carga do gancho e a classe de resistência indicada refere-se apenas ao aço. A carga admissível depende do suporte e do modo de fixação — é definida pelo projeto ou pelo fabricante da ancoragem. Não utilize o gancho para elevar cargas nem para assegurar a proteção de pessoas contra quedas.

Dimensões

Material e revestimento

Unidade de venda

Seleção e montagem

• ✓Escolha um elemento de ligação com rosca correspondente a M10 — bucha, porca ou manga com rosca interior.
• ✓Enrosque o gancho até à profundidade exigida pelo elemento de ligação (rosca disponível: L1 = 51 mm); fixe a parte da rosca que fica saliente para além desse elemento com uma contraporca.
• ✓Após a montagem, oriente o olhal na direção de aplicação da carga; não aplique cargas laterais ao gancho na zona da curvatura.
