Patim da dobradiça de correia Ø14 mm para aparafusar – perno para portões de batente

Go to Product feedback

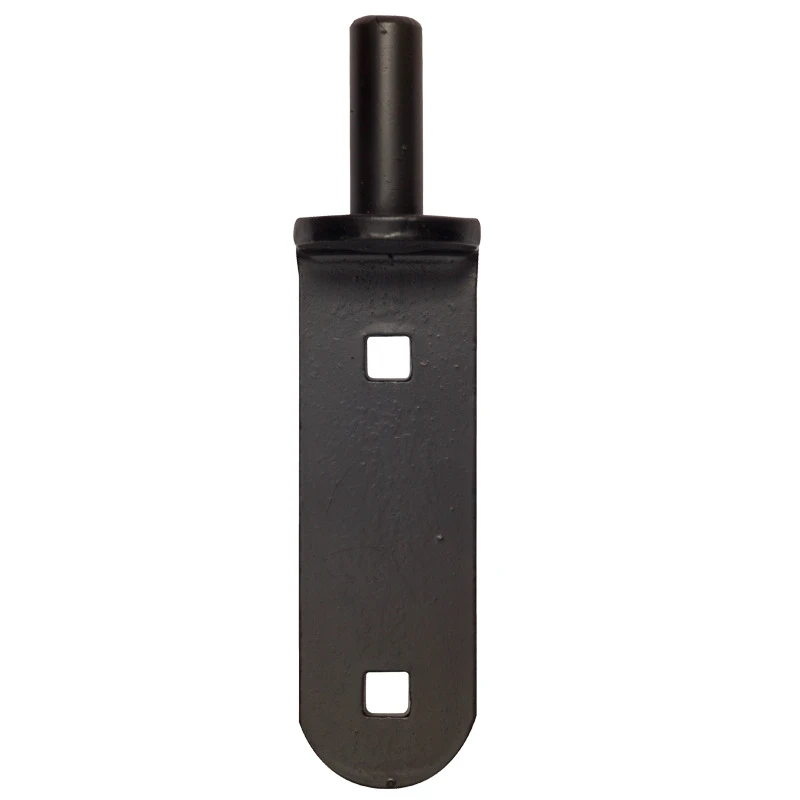

Patim da dobradiça de correia Ø14 mm para aparafusar. Perno de aço com altura de 37 mm e chapa de montagem 112x35x5 mm. Perfil em L com 2 furos quadrados de 8,4 mm. Peso 0,26 kg. Para portões de batente.

Go to full description
with VAT without VAT
Price 2,42 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] zawiasy #113

  • Material Aço
  • Diâmetro 14
  • Método de fixação Aparafusável

Descrição

Patim da dobradiça de correia Ø14 mm para aparafusar – perno para portões de batente

Patim (perno) da dobradiça de correia destinado a portões de batente, montado por aparafusamento. Construção sólida em forma de L com chapa de montagem maciça e perno vertical com diâmetro Ø14 mm garante fixação duradoura e estável da dobradiça. Os furos de montagem prontos permitem montagem rápida sem necessidade de furação adicional.

Desenho dimensional do patim da dobradiça de correia – vista frontal e lateral com dimensões
Desenho dimensional do patim da dobradiça de correia – vista frontal e lateral com dimensões

Dimensões e parâmetros técnicos

  • Diâmetro do perno: Ø14 mm
  • Altura do perno: 37 mm
  • Altura da chapa de montagem: 112 mm
  • Largura da chapa de montagem: 35 mm
  • Espessura da chapa: 5 mm
  • Furos de montagem: 2 × 8,4 mm (quadrados)
  • Perfil: forma em L
  • Peso: 0,26 kg
  • EAN: 5901431940697

Aplicação e montagem

O patim constitui o elemento de suporte da dobradiça de correia utilizada em portões de batente. A montagem realiza-se aparafusando a chapa de montagem ao poste ou estrutura do portão através dos dois furos quadrados 8,4 mm. O perfil em forma de L garante apoio estável e transfere as cargas resultantes da abertura e fecho da folha do portão. Graças à construção sólida e aos furos de montagem executados com precisão, a instalação é rápida e repetível — o que tem especial importância em realizações em série.
