Parafuso em U para antena (tipo D) galvanizado M6×35×65 mm – abraçadeira para tubo de 1"

Abraçadeira tipo D com dobra em V invertido, fabricada em varão roscado em ambas as extremidades – para fixação de tubos e mastros; acabamento zincado

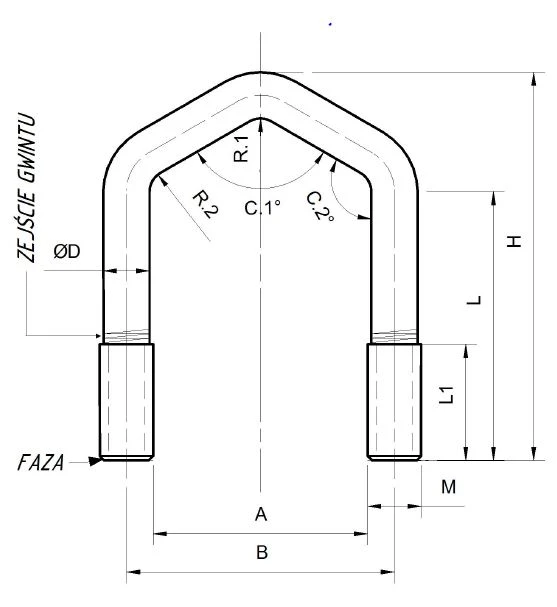

Abrir o desenho cotado em tamanho real

Sobre o produto

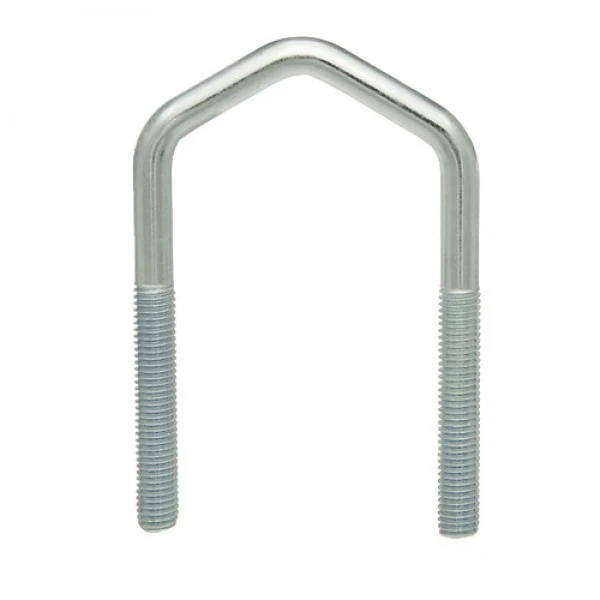

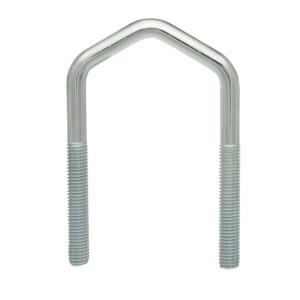

O parafuso em U tipo D é uma abraçadeira com dobra em V invertido, fabricada em varão roscado em ambas as extremidades. Serve para fixar tubos, mastros e varões redondos a vigas, pilares e estruturas.

Este tamanho destina-se a tubo 1" – ao selecionar, verifique o diâmetro exterior do tubo a fixar. A distância interior entre os braços A é de 35 mm. A altura H é de 65 mm, o comprimento da rosca L1 é de 35 mm e o tamanho da rosca é M6. Estes são valores nominais segundo a designação dimensional do fabricante. Durante a montagem, passe os braços pelos furos na base de fixação ou numa chapa de fecho para parafuso em U do mesmo tamanho. Aperte as porcas M6 alternadamente de ambos os lados, até a abraçadeira assentar uniformemente no tubo.

O revestimento (zincado) protege o aço contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição. A capacidade de carga da fixação depende da base de fixação, do tubo e da força de aperto – é definida pelo projeto.

Dimensões

Material e revestimento

Unidade de venda

Seleção e montagem

• ✓Selecione a abraçadeira de acordo com o diâmetro exterior do tubo – a distância interior entre os braços é A = 35 mm.
• ✓Passe os braços pelos furos na base de fixação ou numa chapa de fecho para parafuso em U do mesmo tamanho.
• ✓Aperte as porcas M6 alternadamente de ambos os lados, até a abraçadeira assentar uniformemente no tubo.
