PSG suporte para fixação de guia de portão deslizante em aço 150×120 mm

Go to Product feedback

Suporte PSG para fixação de guia de portão deslizante, em aço. Dimensões 150×120 mm, espessura da chapa 3 mm, peso 0,72 kg. Braço vertical com 3 furos oblongos 11×70 mm, braço horizontal com 4 furos 11×17 mm. Reforço estampado R8 mm.

Go to full description
with VAT without VAT
Price 5,20 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Descrição

PSG suporte para fixação de guia de portão deslizante em aço 150×120 mm

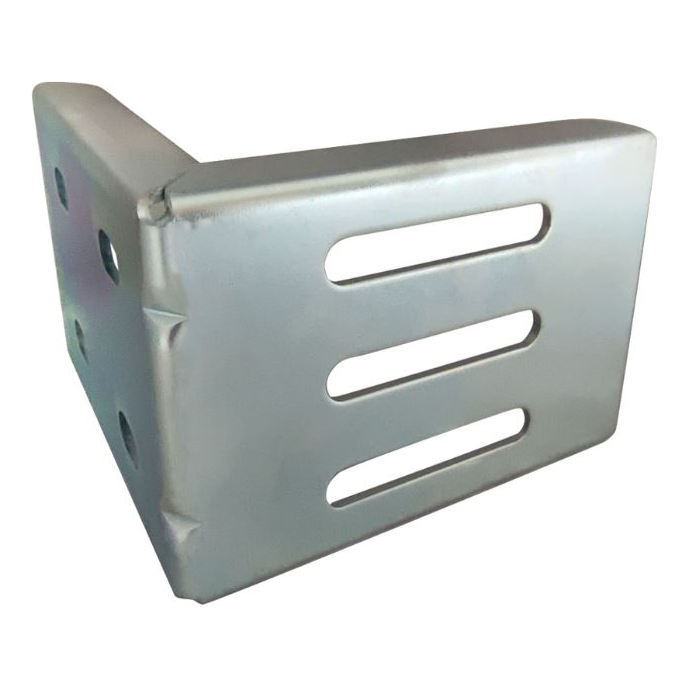

Suporte para fixação de guia da marca PSG é um elemento de montagem resistente em forma de L, destinado a sistemas de portões deslizantes. Serve como base para fixação da guia do carro do portão — assegura uma ligação estável e regulável da guia com a estrutura do portão ou poste. Graças aos furos de montagem oblongos permite um ajuste preciso da posição em três eixos, o que facilita significativamente o posicionamento do portão durante a montagem.

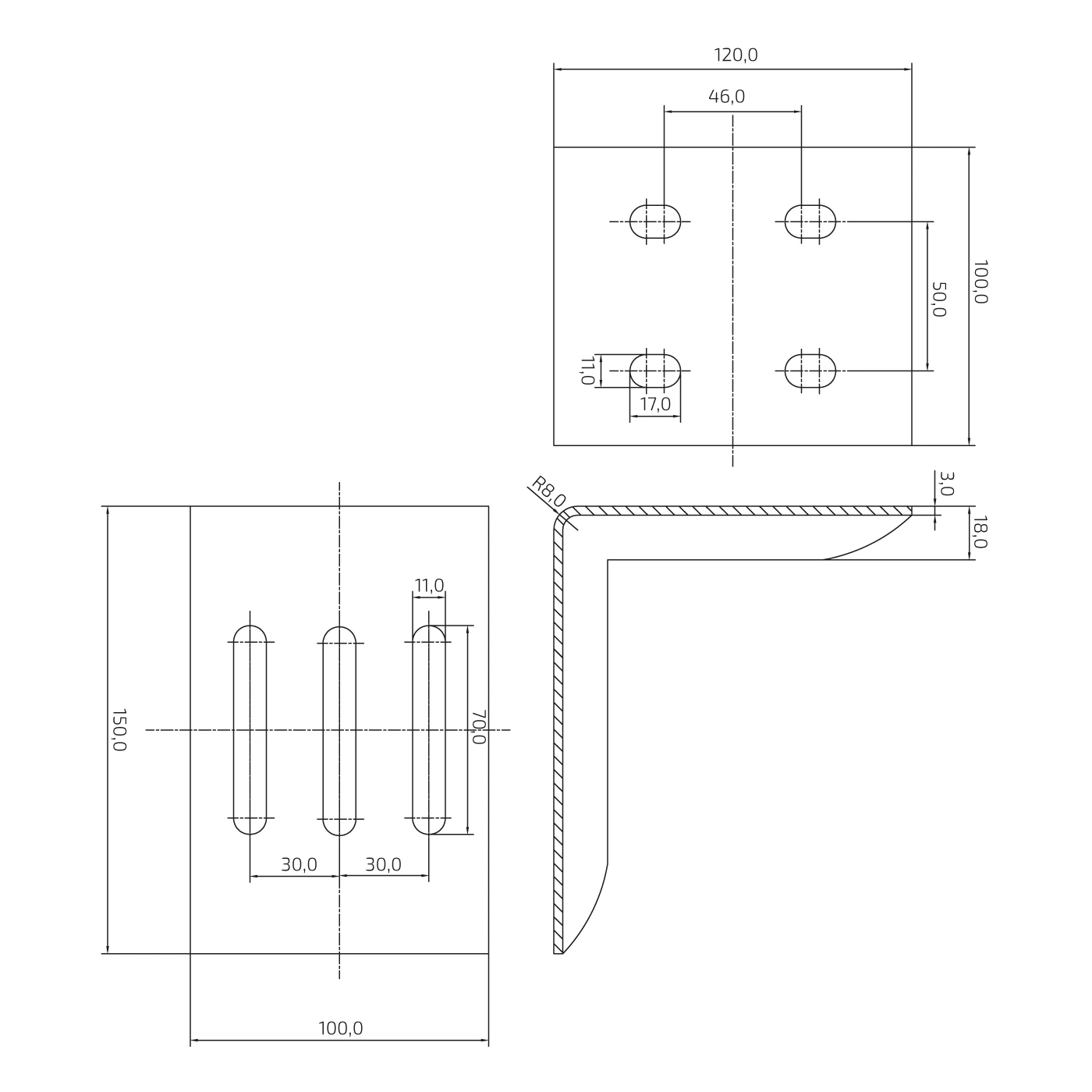

Desenho dimensional do suporte para fixação de guia PSG com três vistas – vista frontal, superior e perfil lateral
Desenho dimensional do suporte para fixação de guia PSG com três vistas – vista frontal, superior e perfil lateral

Dimensões e construção

  • Dimensões do braço vertical (mais longo): 150 × 100 mm
  • Dimensões do braço horizontal (mais curto): 120 × 100 mm
  • Espessura da chapa de aço: 3 mm
  • Raio de curvatura interno: R8 mm
  • Reforço estampado no canto: 18 mm
  • Peso: 0,72 kg

Furos de montagem

  • Braço vertical: 3 furos oblongos com dimensões 11 × 70 mm, espaçamento entre eixos 30 mm
  • Braço horizontal: 4 furos oblongos com dimensões 11 × 17 mm, espaçamento entre eixos 46 × 50 mm

Os furos de montagem oblongos em ambos os braços permitem regulação suave da posição da guia tanto na vertical como na horizontal. Três furos grandes (70 mm) no braço vertical proporcionam uma ampla gama de regulação de altura, o que é particularmente importante para nivelar irregularidades do pavimento ou ajustar o nível do trilho.

Dados de catálogo

  • Fabricante: PSG
  • Material: aço com reforço estampado
  • EAN: 5903313203609

O suporte é um elemento do sistema de ferragens para portões PSG e é compatível com guias dedicadas para carros de portões deslizantes. A construção sólida em chapa de aço com espessura de 3 mm com reforço adicional no canto garante alta rigidez e durabilidade — mesmo com uso diário de portões deslizantes pesados.
