PSG placa para dobradiça regulável M16 80×80 mm – aço inoxidável AISI 304

Go to Product feedback

Placa para dobradiça regulável M16 PSG em aço inoxidável AISI 304. Dimensões 80×80 mm, espessura da chapa 4 mm. Rosca M16, 4 furos de montagem ø10,5 mm. Superfície em bruto. Para portões de entrada e portinholas.

Go to full description
with VAT without VAT
Price 7,04 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] zawiasy #113

  • Tipo de rosca M16
  • Material AISI 304

Descrição

PSG placa para dobradiça regulável M16 80×80 mm – aço inoxidável AISI 304

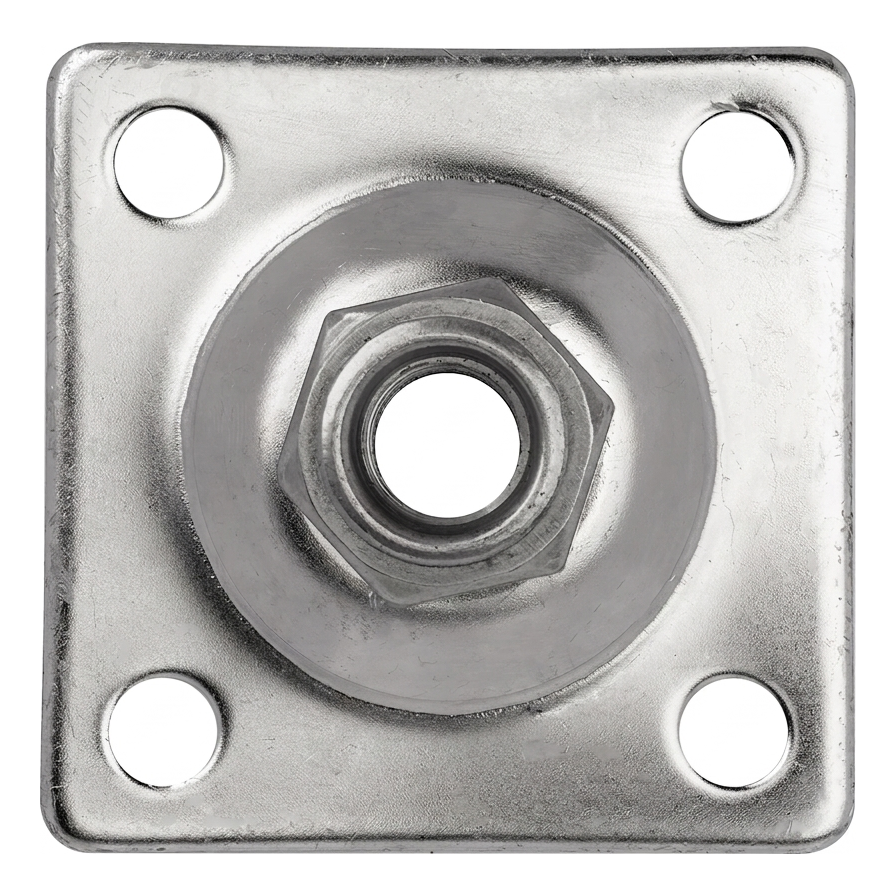

Placa para dobradiça regulável M16 PSG – vista frontal da placa de montagem com porca M16 e quatro furos
Placa para dobradiça regulável M16 PSG – vista frontal da placa de montagem com porca M16 e quatro furos

Placa para dobradiça regulável M16 da marca PSG é um elemento de montagem sólido destinado à fixação de dobradiças reguláveis com rosca M16. Fabricada em aço inoxidável AISI 304, garante resistência à corrosão e condições atmosféricas por muitos anos — solução ideal para portões de entrada, portinholas e vedações montadas no exterior.

A construção universal da placa com porca hexagonal centralmente posicionada e quatro furos de montagem assegura uma ligação segura e estável da dobradiça ao poste ou estrutura do portão. A superfície em bruto do aço permite tratamento adicional — pintura em pó, verniz ou manter na versão natural.

Aplicações

  • Portões de entrada — de uma e duas folhas
  • Portinholas de jardim e entrada
  • Vedações residenciais e industriais
  • Estruturas de portões que requerem dobradiças reguláveis M16

Características principais

  • Aço inoxidável AISI 304 — alta resistência à corrosão, ideal para aplicações exteriores
  • Rosca M16 — compatibilidade com dobradiças reguláveis populares
  • Construção universal — placa simétrica montável tanto do lado esquerdo como direito
  • 4 furos de montagem com diâmetro ø10,5 mm — montagem rápida e segura com parafusos
  • Superfície em bruto — possibilidade de pintar ou envernizar na cor escolhida

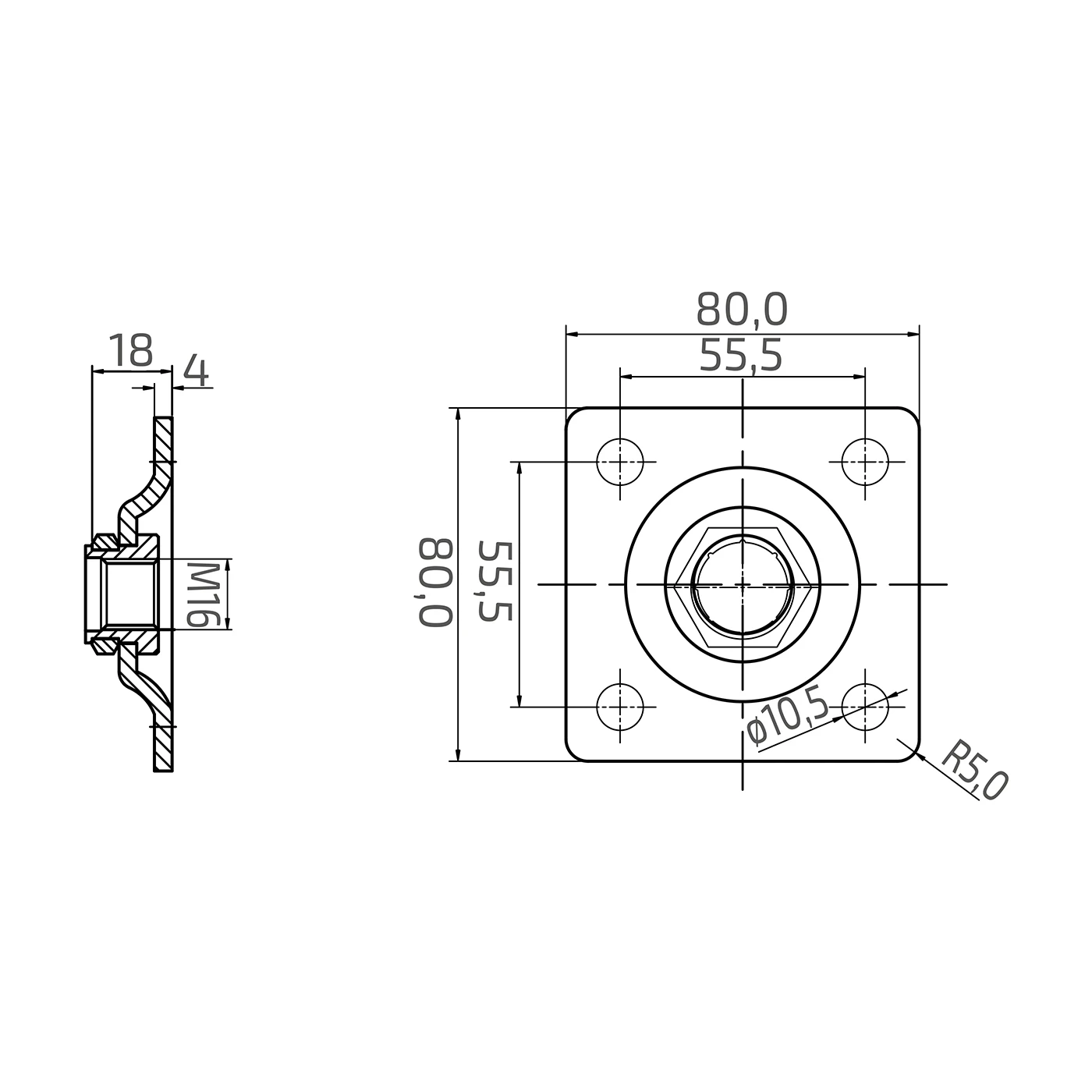

Desenho dimensional da placa para dobradiça regulável M16 – vista lateral (corte) e frontal com dimensões
Desenho dimensional da placa para dobradiça regulável M16 – vista lateral (corte) e frontal com dimensões

Dimensões e parâmetros técnicos

  • Dimensões da placa: 80 × 80 mm
  • Espessura da chapa: 4 mm
  • Profundidade total (com porca): 18 mm
  • Rosca da porca: M16
  • Distância entre furos de montagem: 55,5 × 55,5 mm
  • Diâmetro dos furos de montagem: ø10,5 mm
  • Raio de arredondamento dos cantos: R5,0 mm
  • Material: aço inoxidável AISI 304
  • Superfície: em bruto
  • Peso: 0,19 kg
  • Marca: PSG
  • EAN: 5903313205818

Resistência à corrosão

A utilização de aço inoxidável AISI 304 é garantia de durabilidade mesmo em condições atmosféricas difíceis. O material mantém uma aparência metálica estética durante anos de utilização, não enferrujando sob a influência da chuva, neve ou humidade. Para empresas de instalação, isto significa ausência de reclamações relacionadas com corrosão e menos serviços de garantia — a placa montada uma vez serve sem manutenção durante muitos anos.

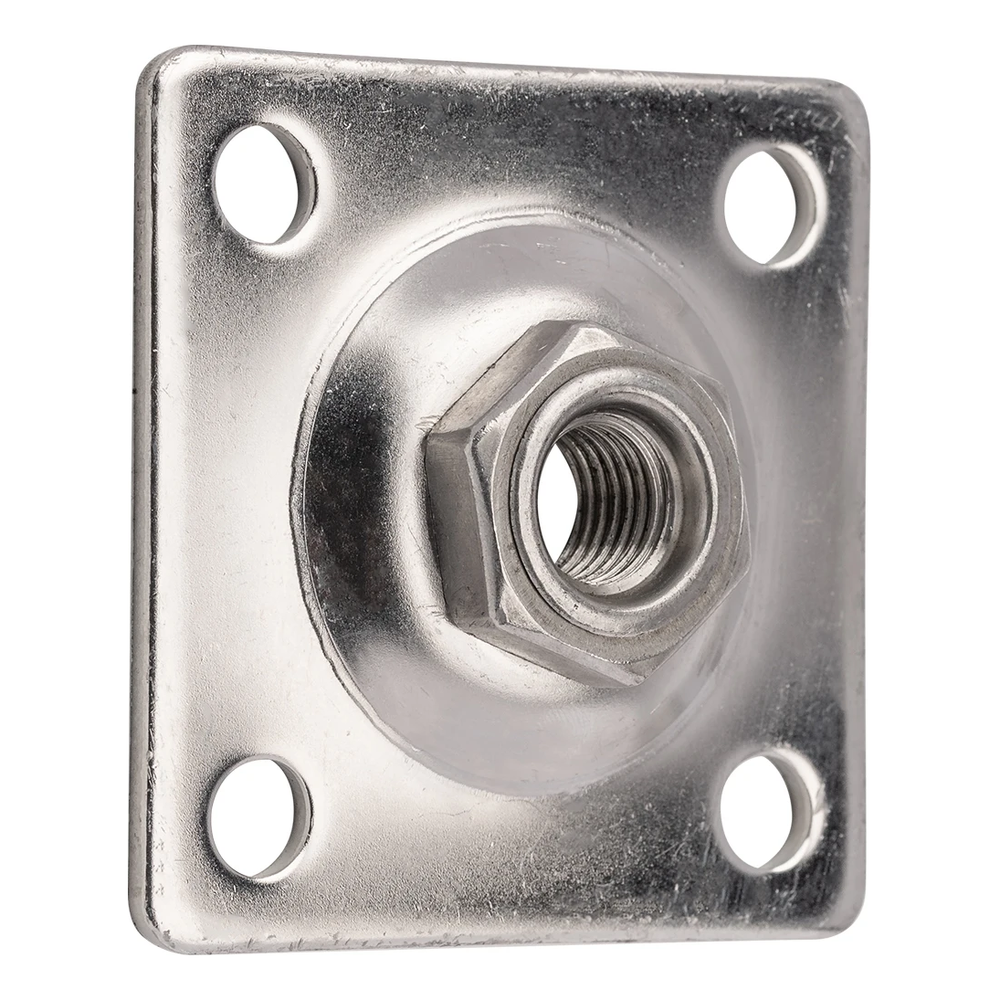

Placa para dobradiça regulável M16 PSG – vista em perspetiva mostrando a rosca interna da porca
Placa para dobradiça regulável M16 PSG – vista em perspetiva mostrando a rosca interna da porca

Montagem

A placa é montada com quatro parafusos (nos furos de diâmetro ø10,5 mm) diretamente no poste do portão ou estrutura da armação. A distância entre furos 55,5 × 55,5 mm permite uma distribuição estável das forças em toda a superfície da ligação. Na porca central aparafusa-se o eixo da dobradiça regulável com rosca M16, o que permite o ajuste preciso da posição da folha do portão após a montagem.
