PSG placa para dobradiça ajustável M12 75×55 mm – aço inoxidável AISI 304

Go to Product feedback

Placa PSG para dobradiça ajustável M12 em aço inoxidável AISI 304. Dimensões 75×55 mm, espessura 3,0 mm. Rosca central M12, 4 furos de montagem Ø10,5 mm. Distância entre furos 35×55 mm. Superfície bruta. Para balaustradas, portões e cancelas.

Go to full description
with VAT without VAT
Price 3,56 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] zawiasy #113

  • Material AISI 304

Descrição

PSG placa para dobradiça ajustável M12 75×55 mm – aço inoxidável AISI 304

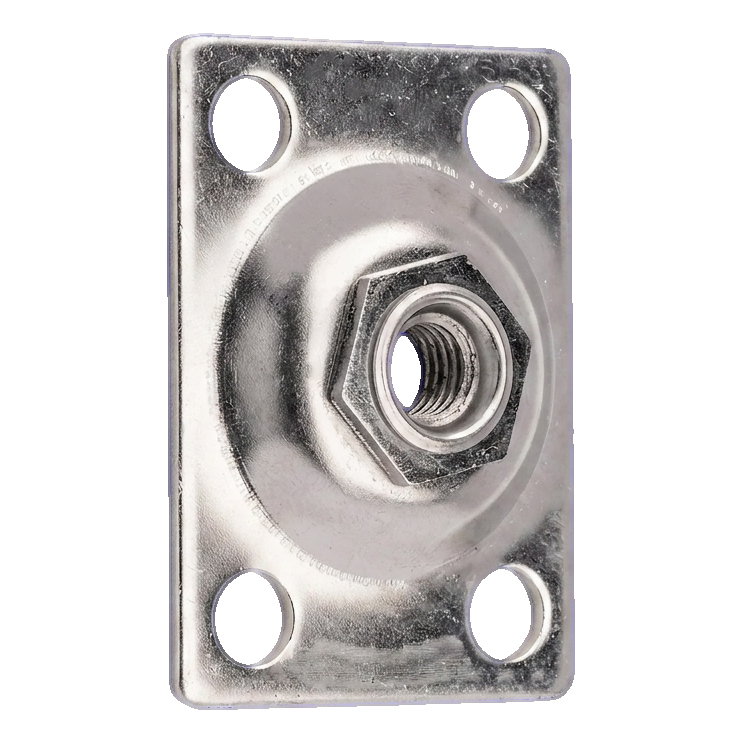

Placa PSG para dobradiça ajustável M12 – vista do lado da montagem com porca central e quatro furos
Placa PSG para dobradiça ajustável M12 – vista do lado da montagem com porca central e quatro furos

Placa PSG para dobradiça ajustável M12 é uma placa de montagem sólida em aço inoxidável AISI 304, destinada à fixação de dobradiças ajustáveis com rosca M12. A construção universal com quatro furos de montagem e superfície bruta faz com que este elemento seja perfeito para a construção de balaustradas, portões, cancelas e outras construções exteriores que requerem uma ligação durável e resistente à corrosão.

Graças ao uso do aço inoxidável AISI 304, a placa forma na superfície uma camada protetora de óxido de crómio, que efetivamente previne a ferrugem mesmo em condições de alta humidade, temperaturas variáveis e poluição atmosférica. É uma solução ideal para aplicações exteriores, onde a durabilidade e fiabilidade dos elementos de montagem são cruciais para a segurança de toda a construção.

Dimensões e especificação técnica

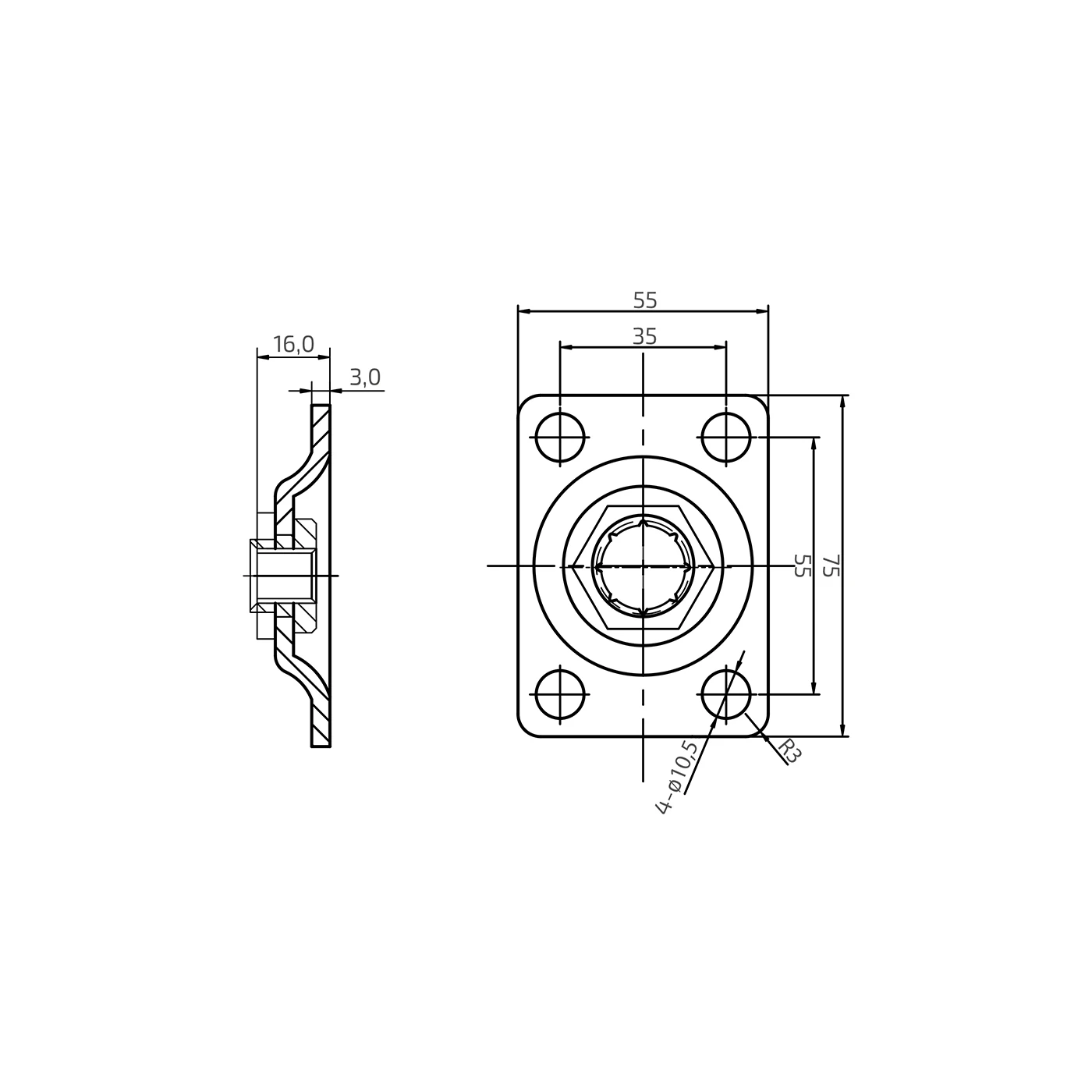

Desenho dimensional da placa PSG M12 – vista frontal com distância entre furos e corte lateral com espessura da chapa
Desenho dimensional da placa PSG M12 – vista frontal com distância entre furos e corte lateral com espessura da chapa
  • Dimensões da placa: 75 × 55 mm
  • Espessura da chapa: 3,0 mm
  • Profundidade total (com porca): 16,0 mm
  • Distância entre furos de montagem (vertical): 55 mm
  • Distância entre furos de montagem (horizontal): 35 mm
  • Número de furos de montagem: 4
  • Diâmetro dos furos: Ø10,5 mm
  • Raio de arredondamento dos cantos: R3
  • Rosca central: M12
  • Material: aço inoxidável AISI 304
  • Superfície: bruta
  • Tipo: universal
  • Peso: 0,13 kg
  • EAN: 5903313205801

Aplicação e montagem

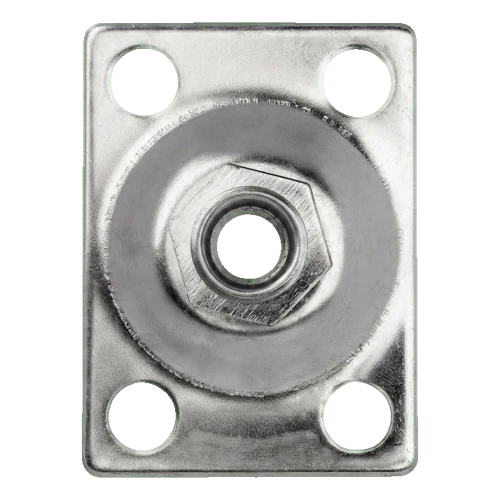

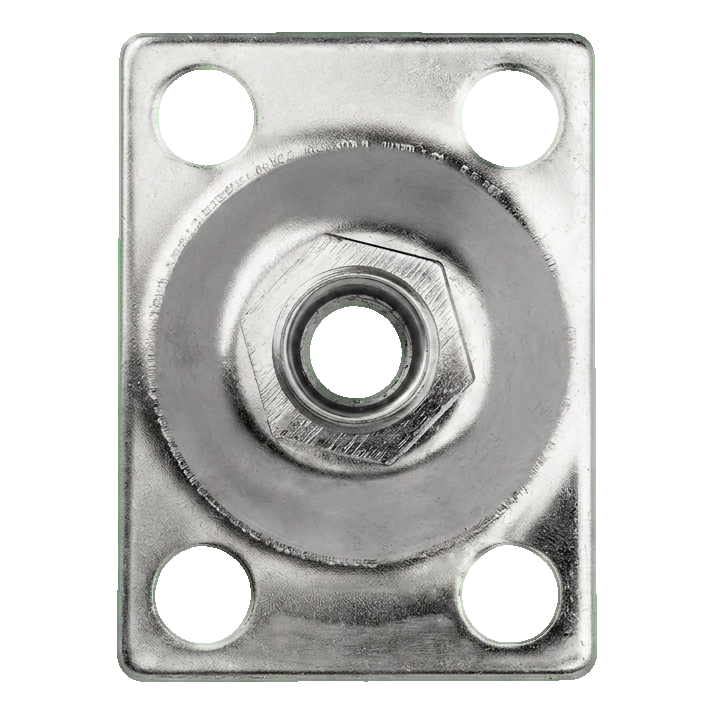

Placa PSG para dobradiça M12 – vista do lado da rosca interior
Placa PSG para dobradiça M12 – vista do lado da rosca interior

A placa é fixada através de quatro parafusos pelos furos com diâmetro 10,5 mm, dispostos numa distância de 35 × 55 mm. A rosca central M12 permite o aparafusamento rápido do perno da dobradiça ajustável, o que possibilita a regulação precisa da posição da folha do portão ou cancela. A construção universal significa que a placa serve tanto para montagem esquerda como direita — sem necessidade de encomendar variantes separadas.

A superfície bruta do aço inoxidável permite adaptar o acabamento aos requisitos individuais do projeto — o elemento pode ser deixado no estado bruto, polido ou coberto com uma camada de proteção adicional. Para as equipas de instalação, isto significa flexibilidade total e possibilidade de adaptar a aparência aos restantes elementos da balaustrada ou vedação.
