PSG placa de montagem de aço 38 para carro de portão deslizante 150×25 mm

Go to Product feedback

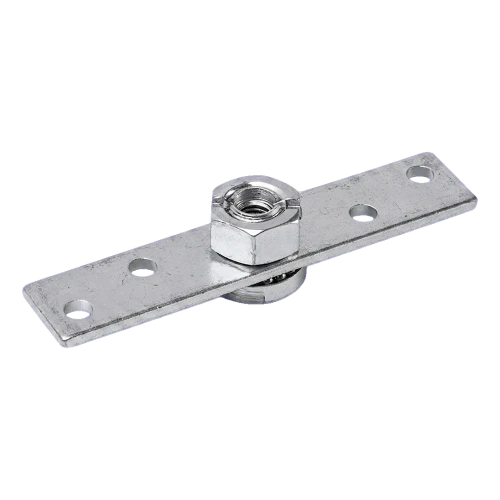

Placa de montagem PSG 38 de aço galvanizado. Dimensões 150×25 mm, peso 0,18 kg. Elemento rotativo com articulação e porca. 4 furos de montagem laterais mais 1 central. Para fixação do conjunto de rolos em portões deslizantes.

Go to full description
with VAT without VAT
Price 2,66 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] szyny-jezdne #115

  • Material Aço

Descrição

Placa de montagem para roletes de portão de correr · 150 × 25 mm

Barra chata de aço de 150 × 25 mm com quatro furos de montagem e eixo central de rotação com porca – para fixação giratória do conjunto de roletes

150 mmcomprimento
25 mmlargura
4 + 1furos de montagem

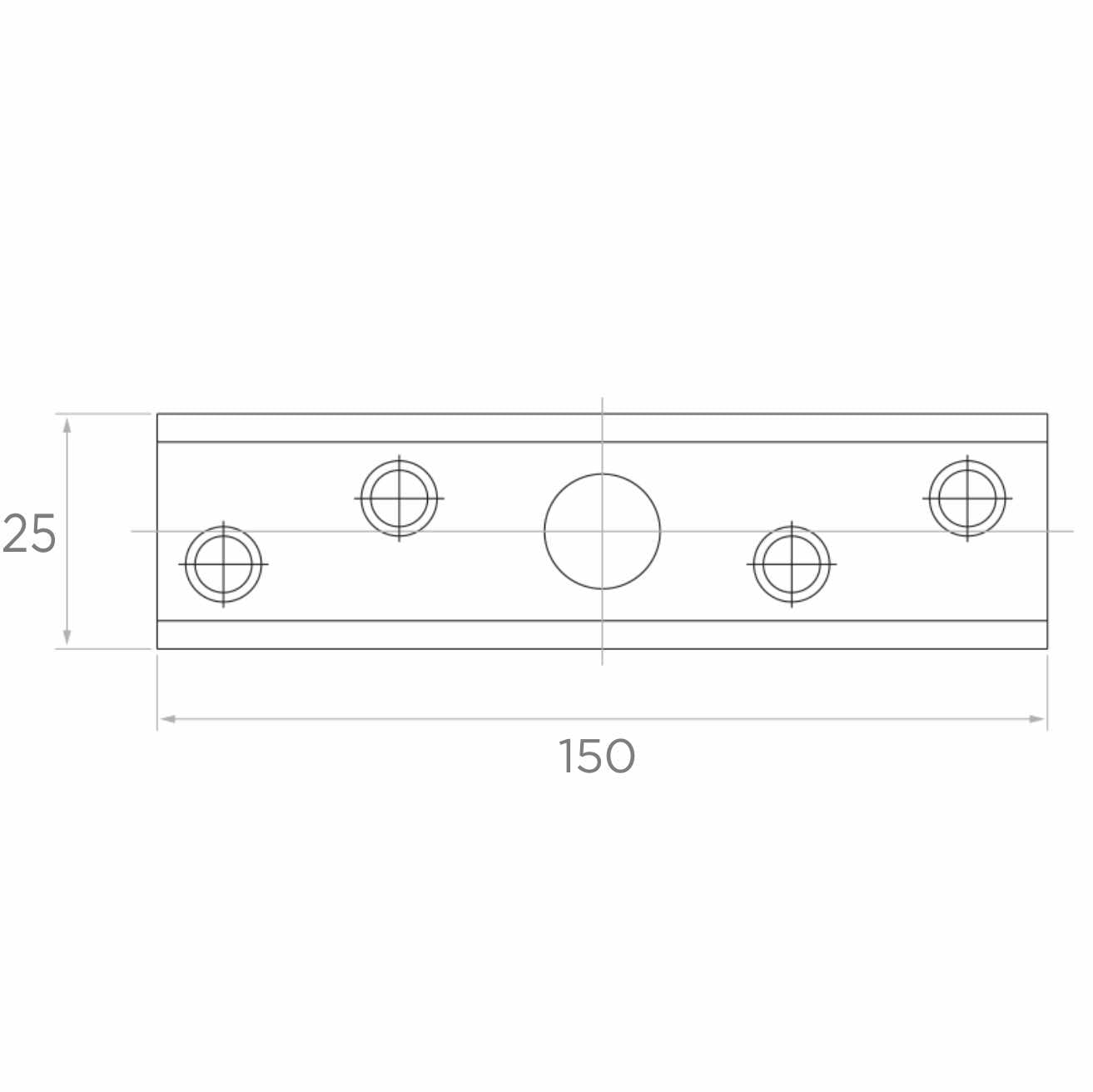

Desenho cotado da placa de montagem: L = 150 mm, W = 25 mm
Abrir o desenho cotado em tamanho real
Desenho ilustrativo: vista superior e lateral. Dimensões L e W segundo o desenho do fabricante; posição dos furos segundo o desenho, com os respetivos diâmetros e a porca representados a título ilustrativo.

Escolha rápida

AplicaçãoFixação giratória do conjunto de roletes de guia ou de rolamento do portão de correr à estrutura
SeleçãoPlaca de 150 × 25 mm; selecione os roletes de acordo com a rosca da porca no eixo da placa
CondiçõesO revestimento de zinco protege o aço contra a corrosão em condições normais; em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição

Sobre o produto

A placa de montagem liga o conjunto de roletes do portão de correr à estrutura do portão ou da vedação. O eixo central de rotação com porca permite que os roletes se alinhem ao longo da calha, reduzindo o atrito e facilitando a regulação.

A placa tem um comprimento L de 150 mm e uma largura W de 25 mm. De cada lado do eixo, tem dois furos de montagem, desfasados alternadamente em relação ao centro da placa.

A massa por unidade é de 0,18 kg. O fabricante não indica a capacidade de carga – selecione a placa de acordo com o conjunto de roletes.

Dimensões

Comprimento L150 mm
Largura W25 mm
Furos de montagem4 boczne + 1 centralny (oś obrotu)
Massa0,18 kg
Dimensões segundo o desenho do fabricante e os dados da oferta; o fabricante não indica os diâmetros dos furos nem a espessura da placa.

Material e revestimento

Materialaço
Revestimentozincado

Unidade de venda

Unidade de venda1 unid.
Massa por unidade0,18 kg
Massa segundo os dados do fornecedor (valor indicativo).

Seleção e montagem

  • ✓Posicione a placa na estrutura de modo que o eixo de rotação fique alinhado com a calha ou a guia.
  • ✓Aparafuse a placa através dos quatro furos de montagem; selecione os elementos de fixação de acordo com a estrutura.
  • ✓Fixe o conjunto de roletes no eixo de rotação e verifique se os roletes se alinham livremente ao longo da calha.

Importante

O fabricante não indica a capacidade de carga da placa. A carga admissível é determinada pelo conjunto de roletes e pelo método de montagem.
