PSG

PSG dobradiça regulável rolamentada para portão fi24 M12 com chapa 150×40 mm

Go to Product feedback

Dobradiça regulável rolamentada PSG fi24 M12 em aço galvanizado. Chapa 150×40 mm, espessura 4 mm, bucha fi24 mm. Rosca M12 com porca de regulação. Distância entre furos de montagem 110 mm. Peso 0,56 kg. Para portões de vedação.

Go to full description
with VAT without VAT
Price 6,83 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] zawiasy #113

  • Tipo de rosca M12
  • Material Aço
  • Diâmetro 24
  • Método de fixação Com placa

Descrição

PSG dobradiça regulável rolamentada para portão fi24 M12 com chapa 150×40 mm

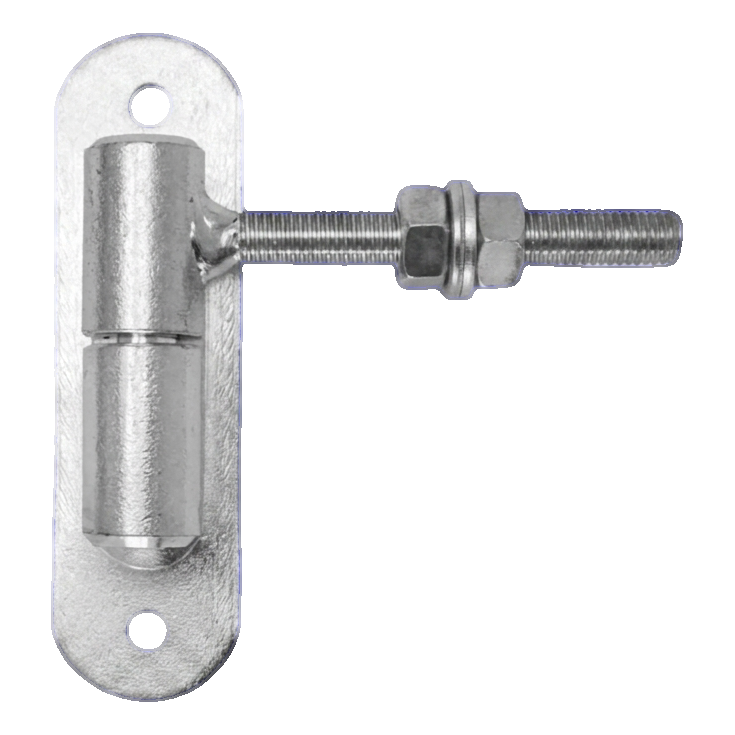

Dobradiça regulável rolamentada PSG fi24 M12 com chapa 150×40 mm – vista do produto
Dobradiça regulável rolamentada PSG fi24 M12 com chapa 150×40 mm – vista do produto

Dobradiça regulável rolamentada em aço com esfera e chapa de montagem – solução fiável para suspensão de portões de vedação. A rosca M12 com porca de regulação permite o ajuste preciso do prumo do portão a qualquer momento – tanto logo após a montagem como durante o uso, quando a estrutura ceda ou as condições térmicas se alterem.

A superfície galvanizada garante proteção anticorrosiva por muitos anos, permitindo que a dobradiça funcione perfeitamente em condições exteriores. A bucha rolamentada com diâmetro fi 24 mm garante funcionamento suave e elevada resistência a cargas mecânicas. Dois furos de montagem na chapa permitem aparafusamento rápido e seguro ao poste de vedação.

Vantagens para o instalador

  • Regulação a qualquer momento – a porca na rosca M12 permite apertar ou desapertar a dobradiça sem desmontagem do portão
  • Galvanização – proteção anticorrosiva durável para aplicações exteriores
  • Montagem rápida – chapa com dois furos fi 10,5 mm permite aparafusamento direto ao poste
  • Elevada qualidade de execução – bucha de aço rolamentada resistente a danos mecânicos e grandes cargas

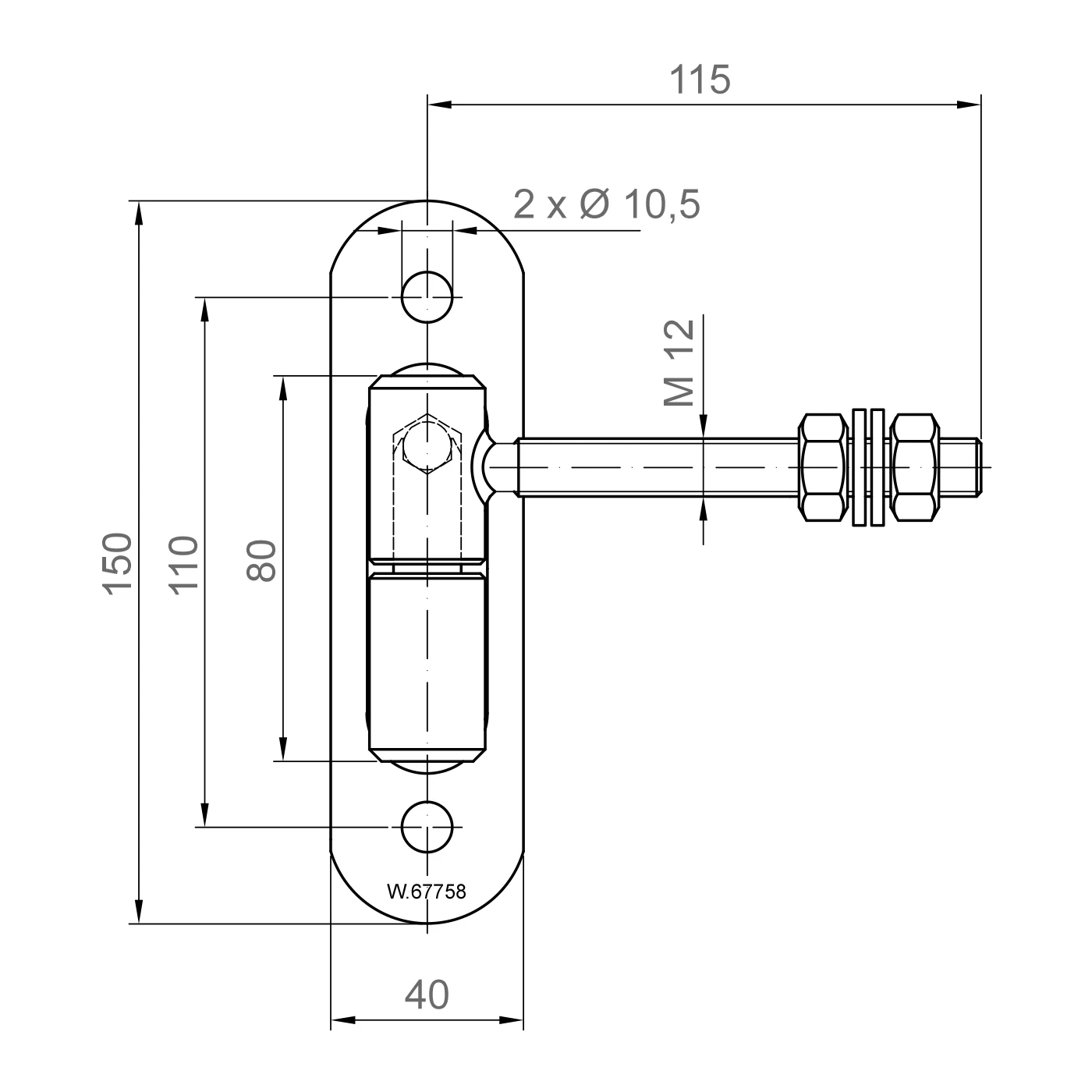

Desenho dimensional da dobradiça regulável – vista frontal com dimensões da chapa e espigão
Desenho dimensional da dobradiça regulável – vista frontal com dimensões da chapa e espigão

Dimensões e parâmetros técnicos

  • Material: aço galvanizado
  • Diâmetro da bucha: fi 24 mm
  • Rosca do espigão: M12
  • Dimensões da chapa (A × larg.): 150 × 40 mm
  • Espessura da chapa: 4 mm
  • Altura útil da bucha: 80 mm
  • Distância entre furos de montagem: 110 mm
  • Diâmetro dos furos de montagem: 2 × fi 10,5 mm
  • Comprimento do espigão roscado (desde o eixo de rotação): 115 mm
  • Distância do eixo de rotação ao plano de montagem: 20 mm
  • Folga útil entre buchas: 1,5 ± 0,5 mm
  • Peso: 0,56 kg
  • EAN: 5901431940918

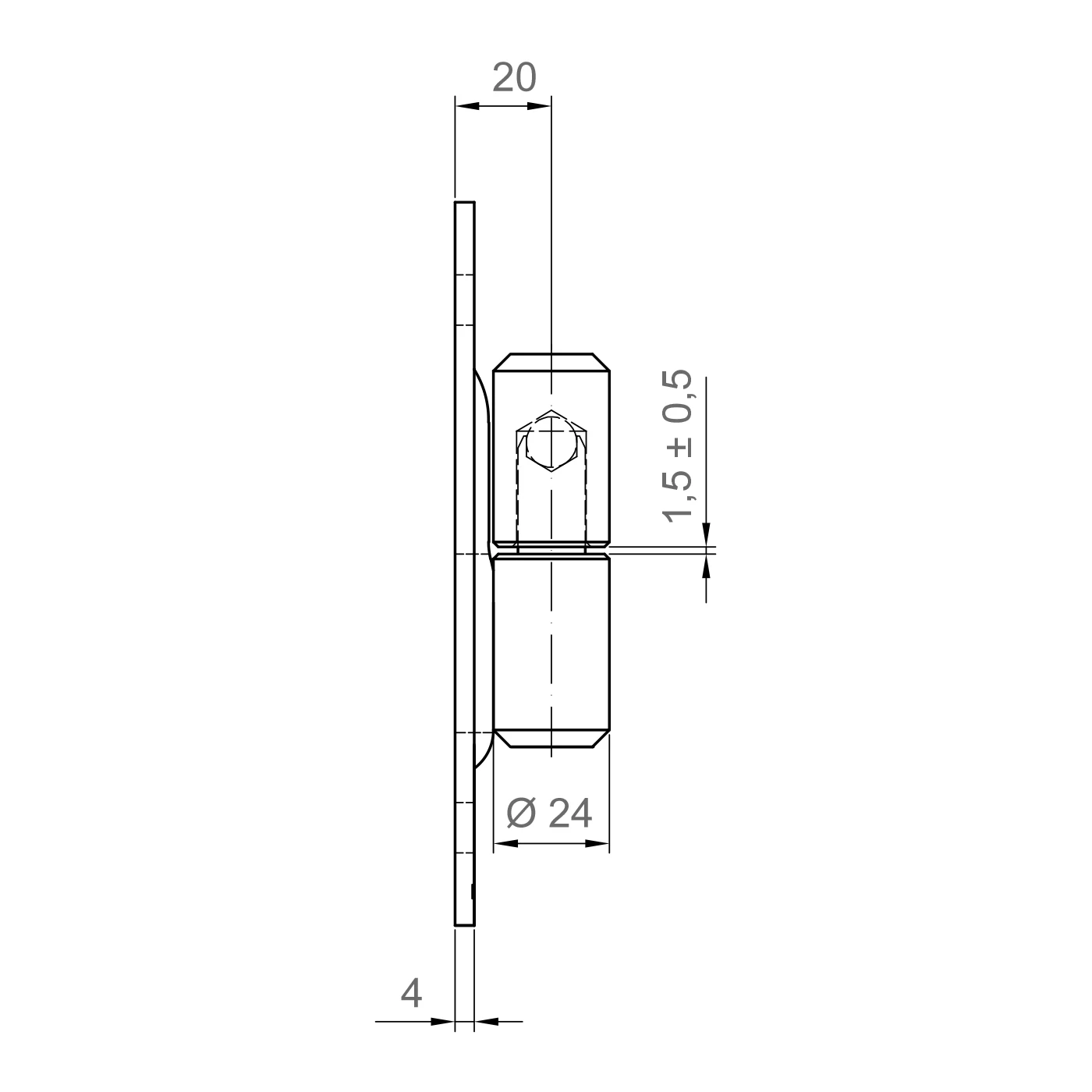

Desenho dimensional da dobradiça regulável – vista lateral com diâmetro da bucha e espessura da chapa
Desenho dimensional da dobradiça regulável – vista lateral com diâmetro da bucha e espessura da chapa

Construção e princípio de funcionamento

A dobradiça é composta por duas buchas de aço rolamentadas assentes num eixo comum de rotação, ligadas à chapa de montagem. O espigão horizontal com rosca M12 termina numa esfera, sobre a qual se coloca a parte correspondente do portão. A porca de regulação no espigão permite regulação contínua da altura de suspensão do portão – basta desapertar a porca, ajustar a posição adequada e voltar a apertar. Esta construção elimina a necessidade de desmontagem para correção do ajuste, o que é particularmente útil após cedência da estrutura ou em condições de grandes variações de temperatura, quando o metal altera as suas dimensões.
