PSG dobradiça regulável para portões de batente M20 com chapa 100×100×4 mm

Go to Product feedback

Dobradiça regulável PSG M20 com chapa de montagem 100×100×4 mm. Aço galvanizado, olhal preto. Rosca M20 com porca de regulação. Capacidade de carga do par 105 kg para batente de 2m. Para portões de batente de aço e alvenaria.

Go to full description
with VAT without VAT
Price 4,87 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] zawiasy #113

  • Tipo de rosca M20
  • Material Aço
  • Método de fixação Com placa

Descrição

PSG dobradiça regulável para portões de batente M20 com chapa 100×100×4 mm

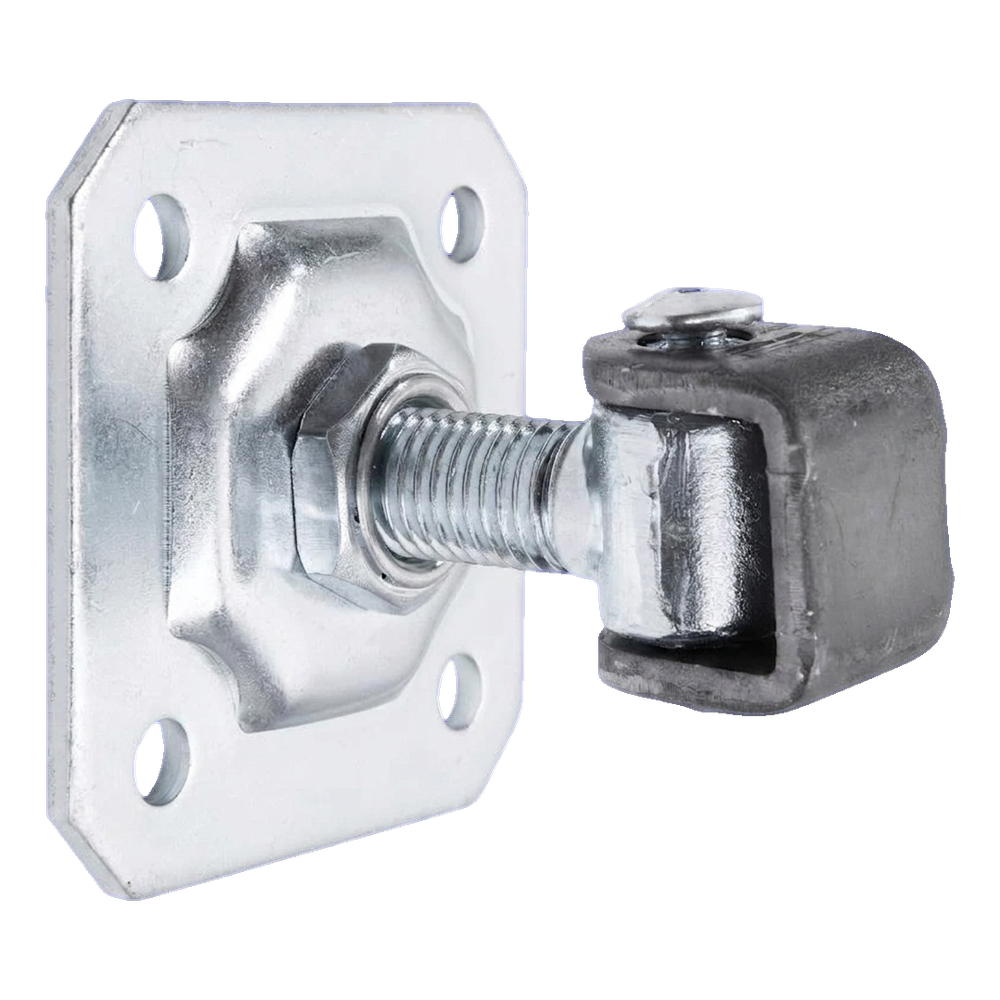

Dobradiça regulável PSG M20 com chapa de montagem 100×100 mm – vista geral
Dobradiça regulável PSG M20 com chapa de montagem 100×100 mm – vista geral

A dobradiça regulável PSG M20 é um elemento de suspensão resistente, em aço, destinado a portões de batente. Graças à rosca M20 com porca de regulação, permite a correção precisa da posição do batente do portão a qualquer momento — tanto imediatamente após a montagem, como durante a utilização, quando a estrutura se deforma ou muda de geometria sob influência da temperatura.

Produto protegido por galvanização a quente, o que garante proteção anticorrosiva durante muitos anos em condições exteriores. O olhal da dobradiça é executado em cor preta, o que confere um aspeto estético e combina bem com portões de vedação típicos.

Porquê escolher esta dobradiça?

  • Regulação após montagem — a porca na rosca M20 permite apertar ou afrouxar a dobradiça a qualquer altura, compensando a deformação do batente do portão ou os efeitos das mudanças de temperatura
  • Elevada capacidade de carga — a carga admissível do par de dobradiças num batente de 2 m de comprimento é de 105 kg
  • Proteção anticorrosiva — a chapa de montagem galvanizada garante durabilidade no exterior durante muitas estações
  • Construção sólida — a espessura da chapa da chapa de montagem de 4 mm garante rigidez e resistência a deformações mecânicas
  • Elevada resistência ao desgaste — os elementos de aço resistem à utilização intensiva e diária

Dimensões e especificação técnica

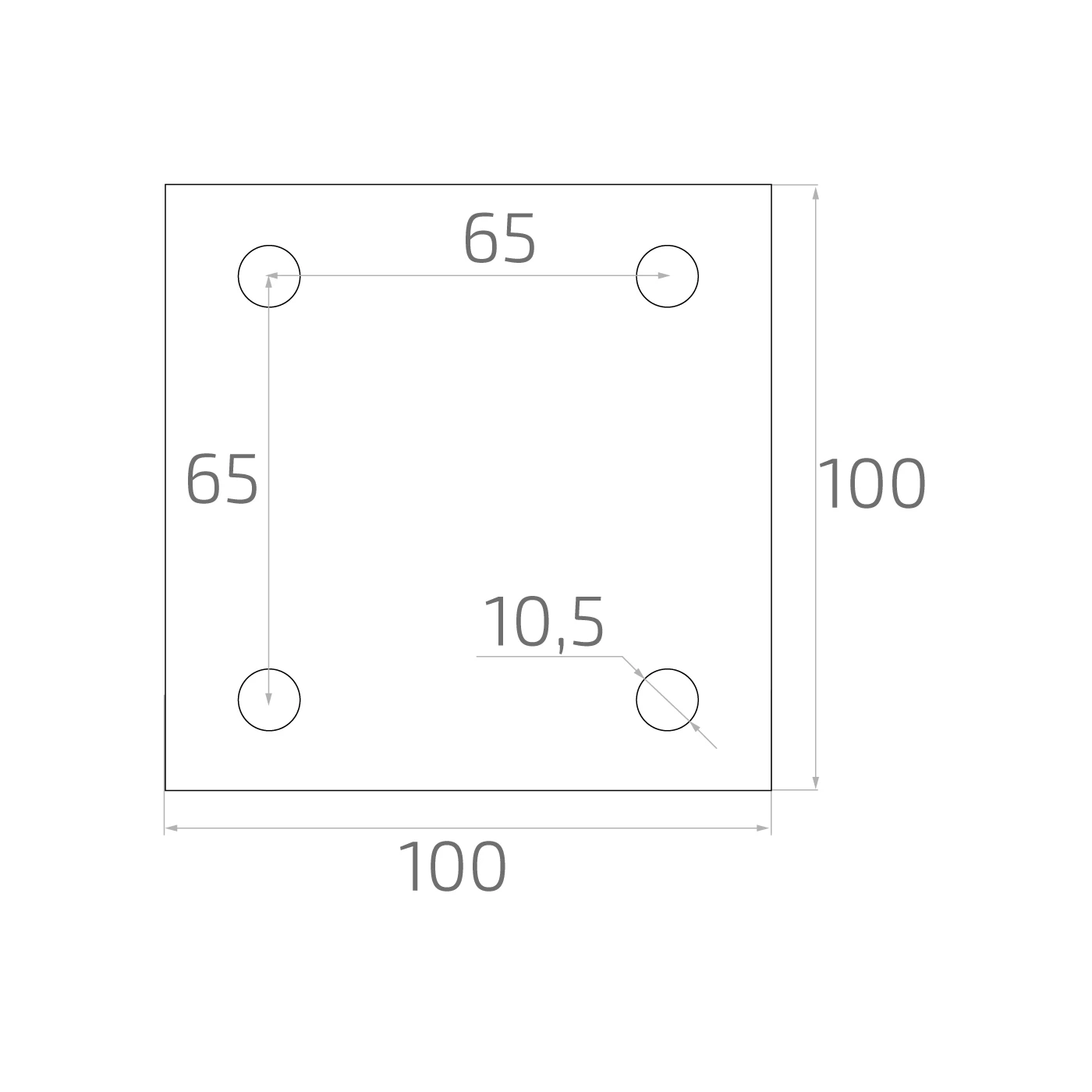

Desenho dimensional da chapa de montagem da dobradiça – vista frontal, dimensões 100×100 mm, distância entre furos 65 mm
Desenho dimensional da chapa de montagem da dobradiça – vista frontal, dimensões 100×100 mm, distância entre furos 65 mm

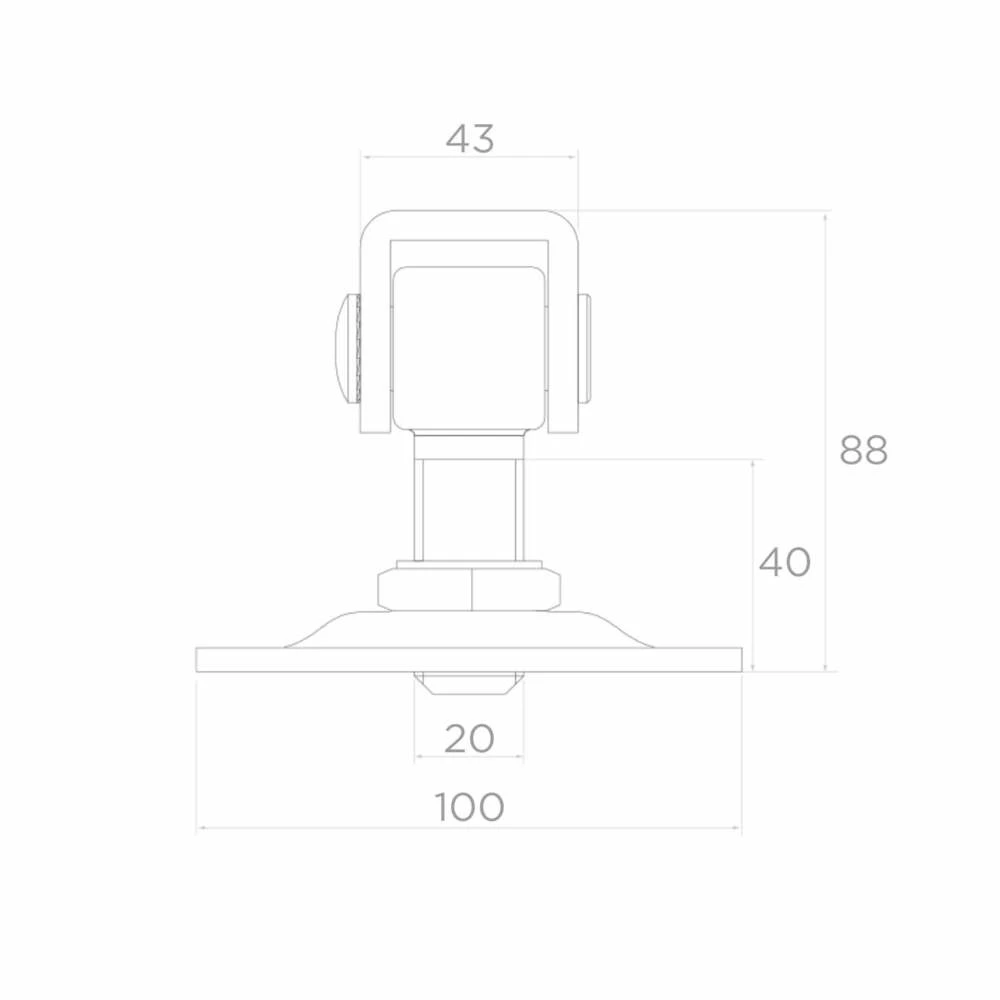

Desenho dimensional da dobradiça regulável M20 – vista lateral, comprimento total 88 mm, largura do olhal 43 mm
Desenho dimensional da dobradiça regulável M20 – vista lateral, comprimento total 88 mm, largura do olhal 43 mm
  • Fabricante: PSG
  • Material: aço
  • Proteção anticorrosiva: zinco (olhal preto)
  • Diâmetro do parafuso: M20
  • Chapa de montagem: 100 × 100 × 4 mm
  • Distância entre furos de montagem: 65 × 65 mm
  • Diâmetro dos furos de montagem: 10,5 mm
  • Largura do olhal da dobradiça: 43 mm
  • Alcance da dobradiça do plano de montagem: 40 mm (até ao eixo do perno) / 88 mm (total)
  • Comprimento total (L): 88 mm
  • Carga admissível do par de dobradiças (batente 2 m): 105 kg
  • Peso: 0,76 kg
  • EAN: 5901289675741

Aplicação e montagem

A dobradiça destina-se à montagem em pilares de portões de batente — de aço, alvenaria ou betão. Quatro furos de montagem na chapa (Ø 10,5 mm) permitem a fixação segura ao substrato através de parafusos ou buchas apropriadas. Após fixar a chapa no pilar e o olhal no batente do portão, basta apertar a porca de regulação na rosca M20 para definir a posição desejada do batente. A regulação pode ser repetida múltiplas vezes — isto é particularmente útil no inverno, quando o metal se contrai sob influência das baixas temperaturas, e no verão, quando se expande termicamente.
