PSG dobradiça regulável para portão M20 com placa 100×100 mm – aço inoxidável AISI 304

Go to Product feedback

PSG dobradiça regulável para portão M20 com placa 100×100 mm, aço inoxidável AISI 304. Regulação 46-68 mm, rosca M20, furos de montagem 4×ø11,5 mm com espaçamento de 75 mm. Dimensões do suporte 36×30×27 mm, perno ø14 mm. Peso 0,742 kg. Para portões de batente.

Go to full description
with VAT without VAT
Price 17,89 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] zawiasy #113

  • Tipo de rosca M20
  • Material AISI 304
  • Método de fixação Com placa

Descrição

PSG dobradiça regulável para portão M20 com placa 100×100 mm – aço inoxidável AISI 304

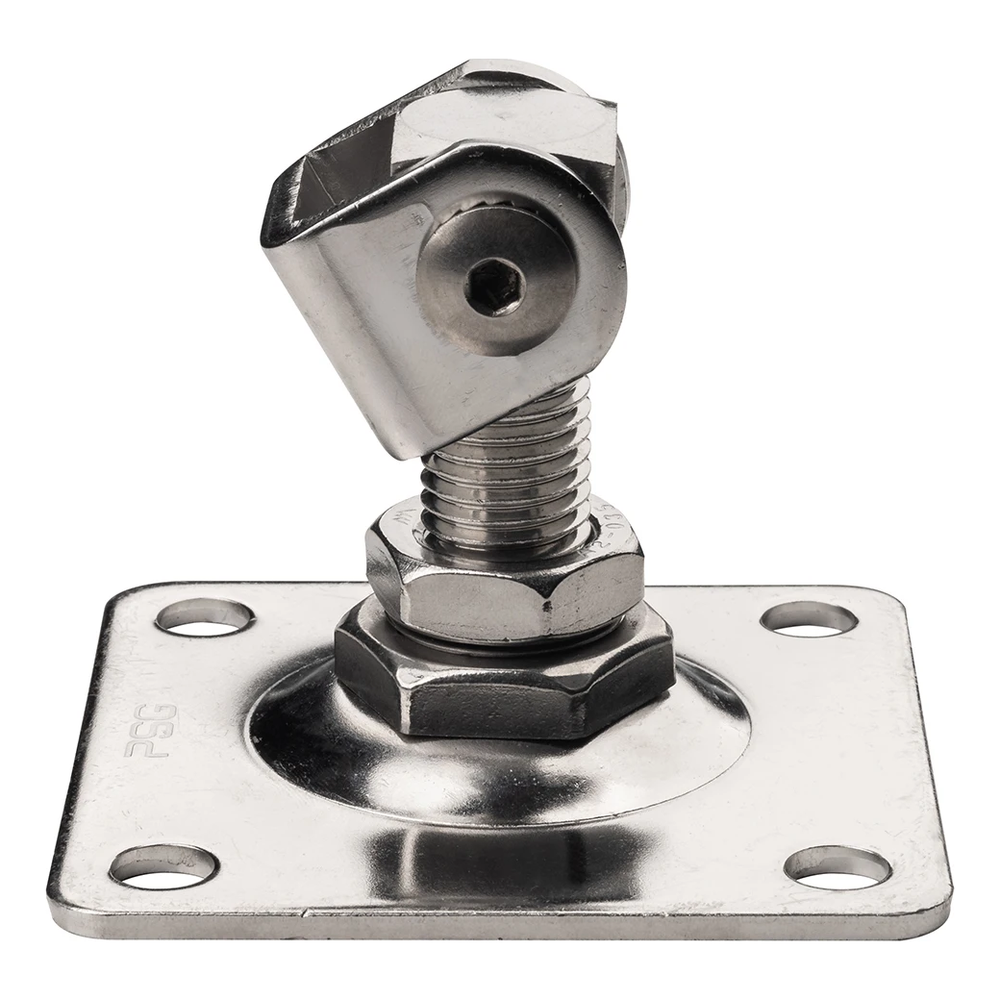

PSG dobradiça regulável M20 com placa – vista de cima
PSG dobradiça regulável M20 com placa – vista de cima

PSG dobradiça regulável M20 com placa é um elemento de montagem resistente destinado a portões de batente — tanto domésticos como industriais. Fabricada inteiramente em aço inoxidável AISI 304 garante elevada resistência à corrosão, sendo ideal para instalações exteriores expostas a condições atmosféricas variáveis. A construção universal e a possibilidade de regulação contínua permitem ajustar com precisão a folha do portão, reduzindo significativamente o tempo de montagem e eliminando a necessidade de correções dispendiosas.

A superfície bruta permite processamento adicional — pintura em pó ou envernizamento — permitindo adaptar a aparência da dobradiça à cor do portão e vedação.

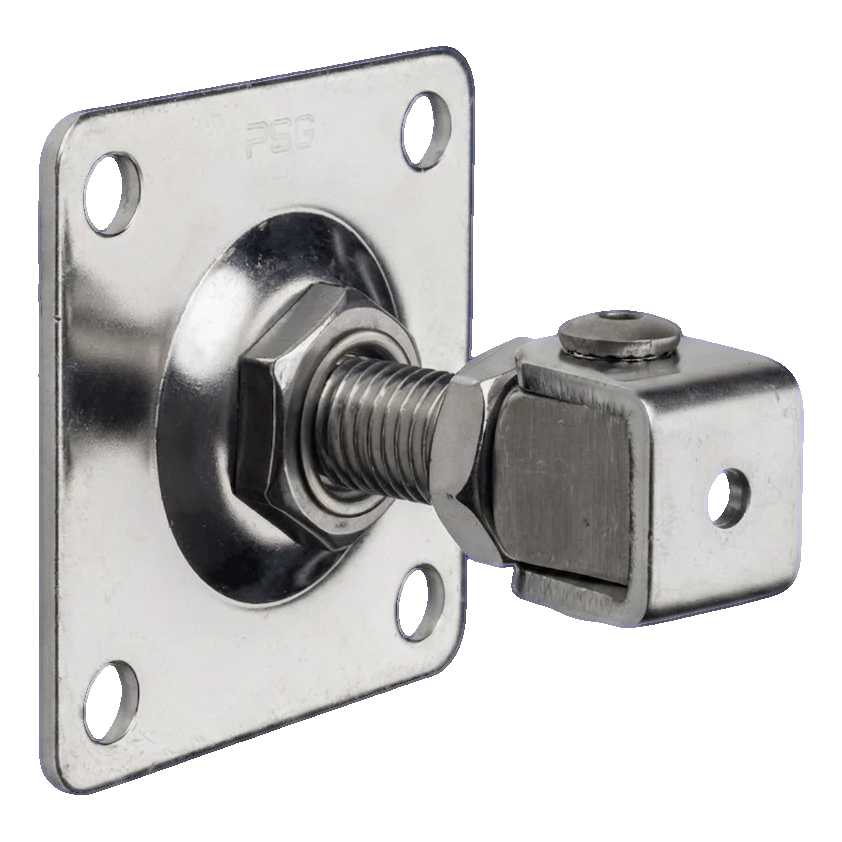

PSG dobradiça regulável M20 – vista lateral com placa de montagem visível
PSG dobradiça regulável M20 – vista lateral com placa de montagem visível

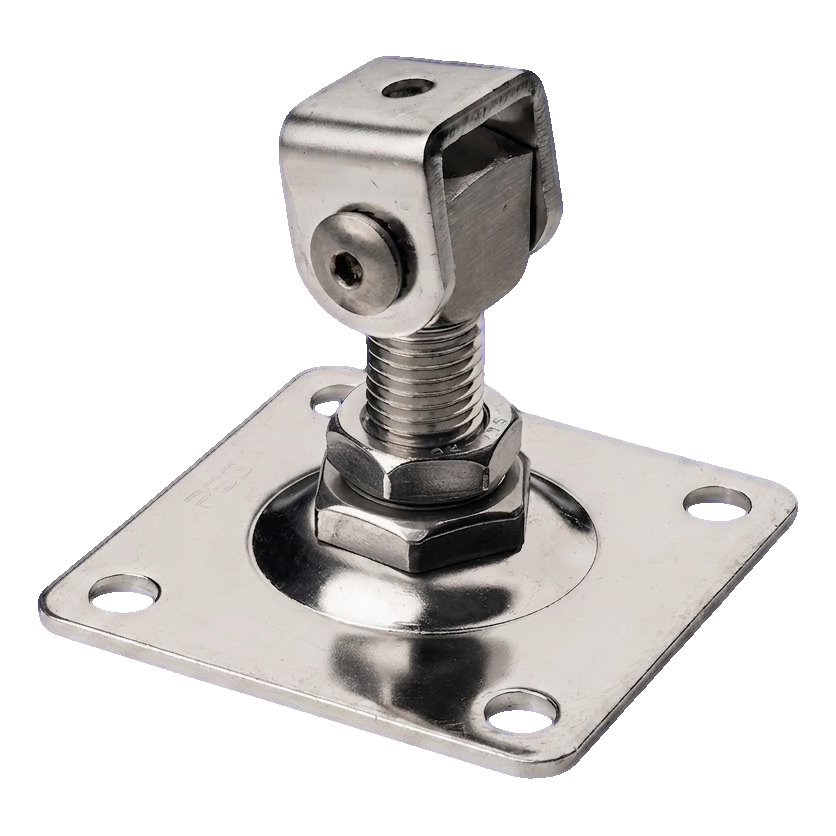

PSG dobradiça regulável M20 – vista perspetiva de cima
PSG dobradiça regulável M20 – vista perspetiva de cima

Regulação e montagem

Uma das principais vantagens desta dobradiça é a regulação contínua no intervalo de 46 a 68 mm (distância do eixo do perno ao plano de montagem). Isto permite o ajuste preciso da posição da folha do portão após a montagem da placa, sendo particularmente importante em pilares desnivelados ou para compensar tolerâncias de execução. A rosca M20 garante uma fixação sólida e segura, e os quatro furos de montagem com diâmetro ø11,5 mm com espaçamento de 75 mm permitem aparafusar de forma estável a placa ao pilar ou muro.

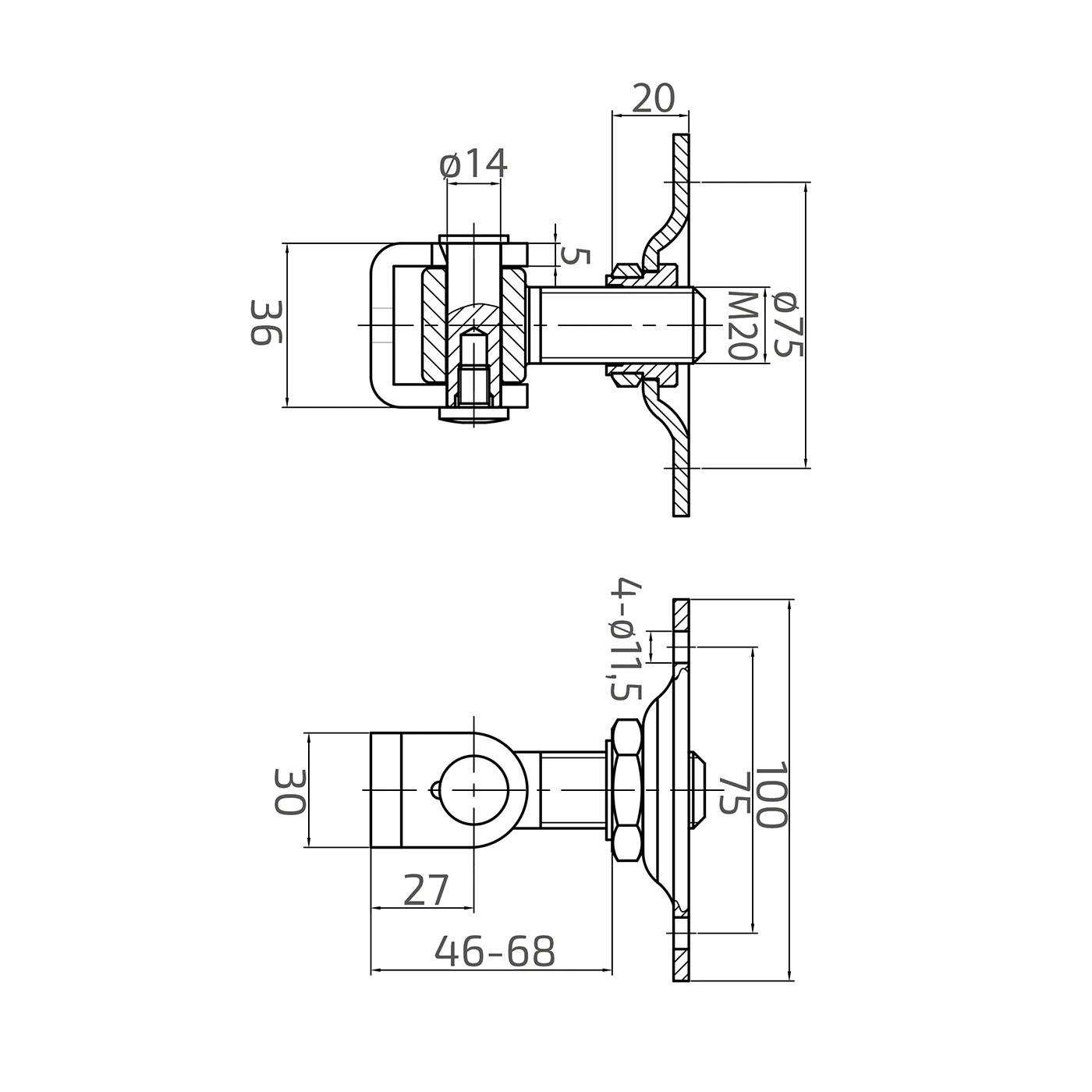

Desenho técnico da dobradiça regulável M20 PSG com dimensões
Desenho técnico da dobradiça regulável M20 PSG com dimensões

Dimensões e especificação técnica

  • Marca: PSG
  • Material: aço inoxidável AISI 304
  • Superfície: bruta
  • Rosca: M20
  • Dimensões da placa: 100 × 100 × 4 mm
  • Diâmetro do estampado da placa: ø75 mm
  • Furos de montagem: 4 × ø11,5 mm, espaçamento 75 mm
  • Altura do suporte (perfil em C): 36 mm
  • Largura do suporte: 30 mm
  • Profundidade do suporte: 27 mm
  • Diâmetro do perno: ø14 mm
  • Espessura da chapa do suporte: 5 mm
  • Gama de regulação (eixo do perno – plano da placa): 46–68 mm
  • Peso: 0,742 kg
  • EAN: 5903313205795

Aplicação

A dobradiça destina-se à montagem de portões de batente na construção habitacional e industrial. A construção universal permite a aplicação tanto em portões ligeiros como em portões de entrada mais pesados. O aço inoxidável AISI 304 faz com que o produto não necessite de proteção anticorrosiva adicional, reduzindo os custos de manutenção e prolongando a vida útil da instalação.
