PSG dobradiça para portão regulável M16 com chapa 75×75×4 mm em aço

Go to Product feedback

Dobradiça para portão regulável PSG M16 em aço com chapa 75×75×4 mm. Amplitude de regulação 52-72 mm, distância entre furos 52×52 mm, furos ⌀8,5 mm. Altura do suporte 35 mm, largura 25 mm, perno ⌀12 mm. Peso 0,4 kg. Para portinholas e portões de batente.

Go to full description
with VAT without VAT
Price 5,05 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] zawiasy #113

  • Tipo de rosca M16
  • Material Aço
  • Método de fixação Com placa

Descrição

PSG dobradiça para portão regulável M16 com chapa 75×75×4 mm em aço

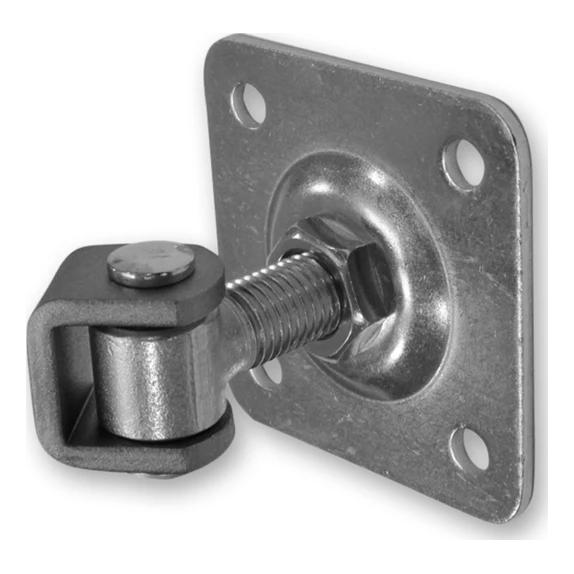

Dobradiça para portão regulável M16 com chapa retangular 75×75 mm – vista em perspetiva
Dobradiça para portão regulável M16 com chapa retangular 75×75 mm – vista em perspetiva

Dobradiça regulável em aço com rosca M16 destinada à montagem de portinholas e portões de batente. A construção com porca de regulação permite a correção precisa do ajuste da folha sem desmontagem — tanto diretamente após a instalação, como durante a exploração, por exemplo, em caso de descaimento da estrutura ou deformações térmicas em condições meteorológicas extremas.

A chapa de montagem com dimensões 75×75 mm com quatro furos de fixação assegura a transferência estável e uniforme das cargas para o poste. A amplitude de regulação 52–72 mm permite ajustar de forma flexível a extensão da dobradiça a diferentes espessuras de perfis e postes, facilitando significativamente o trabalho das equipas de montagem na obra.

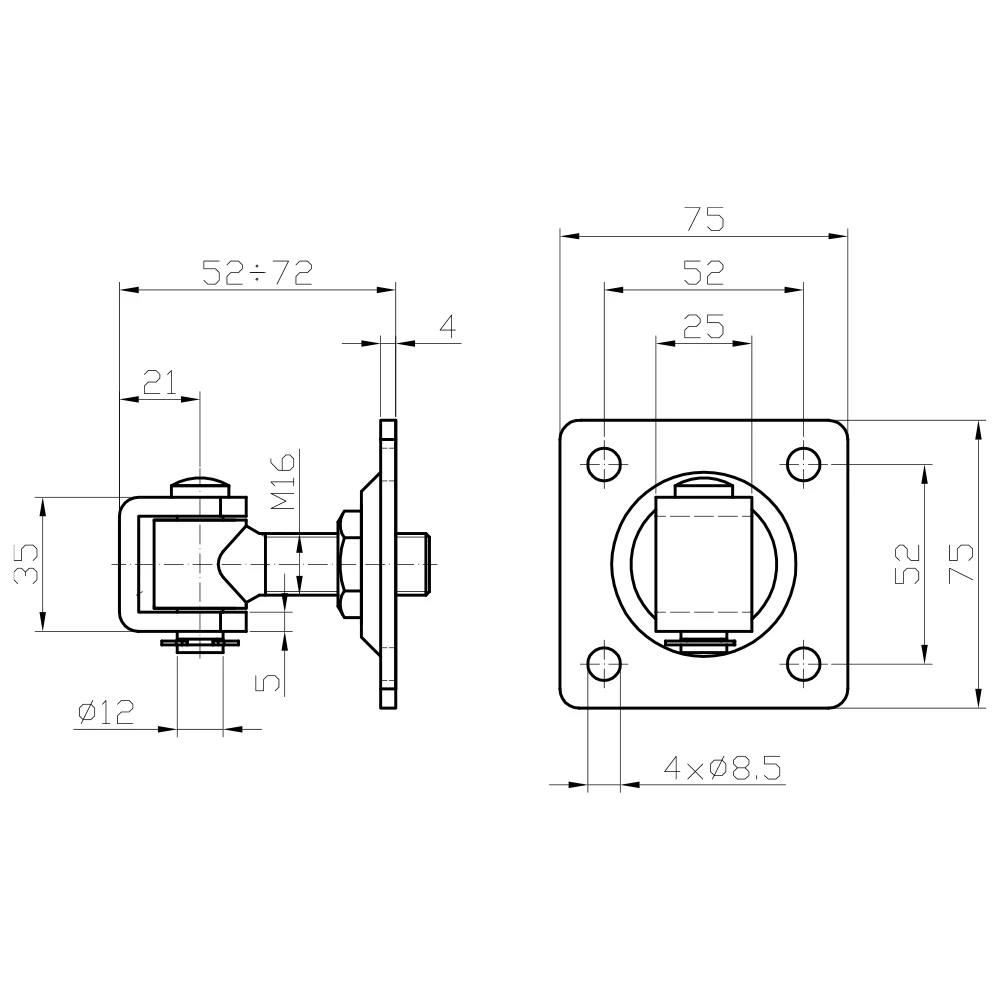

Desenho dimensional da dobradiça regulável M16 – vista lateral e frontal com dimensões da chapa de montagem
Desenho dimensional da dobradiça regulável M16 – vista lateral e frontal com dimensões da chapa de montagem

Dimensões e parâmetros técnicos

  • Fabricante: PSG
  • Material: aço
  • Rosca do parafuso: M16
  • Chapa de montagem: 75 × 75 mm
  • Espessura da chapa de montagem: 4 mm
  • Distância entre furos de montagem: 52 × 52 mm
  • Diâmetro dos furos de montagem: 4× ⌀8,5 mm
  • Amplitude de regulação de extensão: 52–72 mm
  • Altura do suporte (ext.): 35 mm
  • Largura interna do suporte: 25 mm
  • Profundidade do suporte: 21 mm
  • Espessura da chapa do suporte: 5 mm
  • Diâmetro do perno: ⌀12 mm
  • Peso: 0,4 kg
  • Aplicação: portinholas e portões de batente – uso exterior

Vantagens para o instalador

  • Regulação após montagem — a porca de regulação permite corrigir o ajuste da folha sem desmontar a dobradiça
  • Ampla gama de regulação (52–72 mm) — ajuste flexível a diferentes espessuras de postes e perfis
  • Alta resistência mecânica — construção em aço resistente a grandes cargas e ao desgaste
  • Concebida para trabalho no exterior — resistente às condições atmosféricas e mudanças de temperatura
  • Montagem simples — quatro furos na chapa asseguram fixação segura ao poste com parafusos ou aparafusadores
