PSG dobradiça de portão ajustável M20 com anilhas de latão – ângulo de abertura 180°

Go to Product feedback

Dobradiça de portão ajustável PSG M20 com anilhas de latão. Ângulo de abertura 180°, carga do par até 450 kg. Perno em aço galvanizado, olhal em aço carbono. Dimensões 175x120x60 mm, rosca M20. Para portões de aço e madeira.

Go to full description
with VAT without VAT
Price 7,37 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] zawiasy #113

  • Tipo de rosca M20
  • Material Aço

Descrição

PSG dobradiça de portão ajustável M20 com anilhas de latão – ângulo de abertura 180°

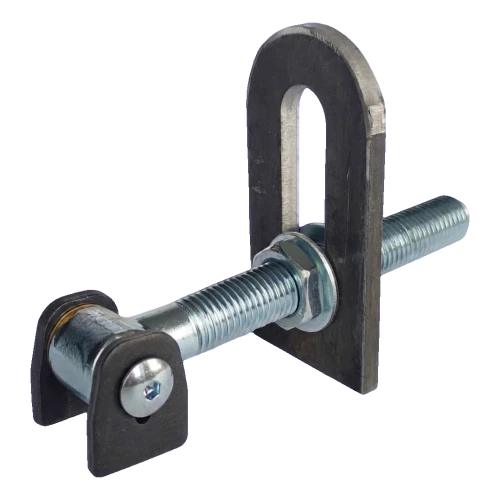

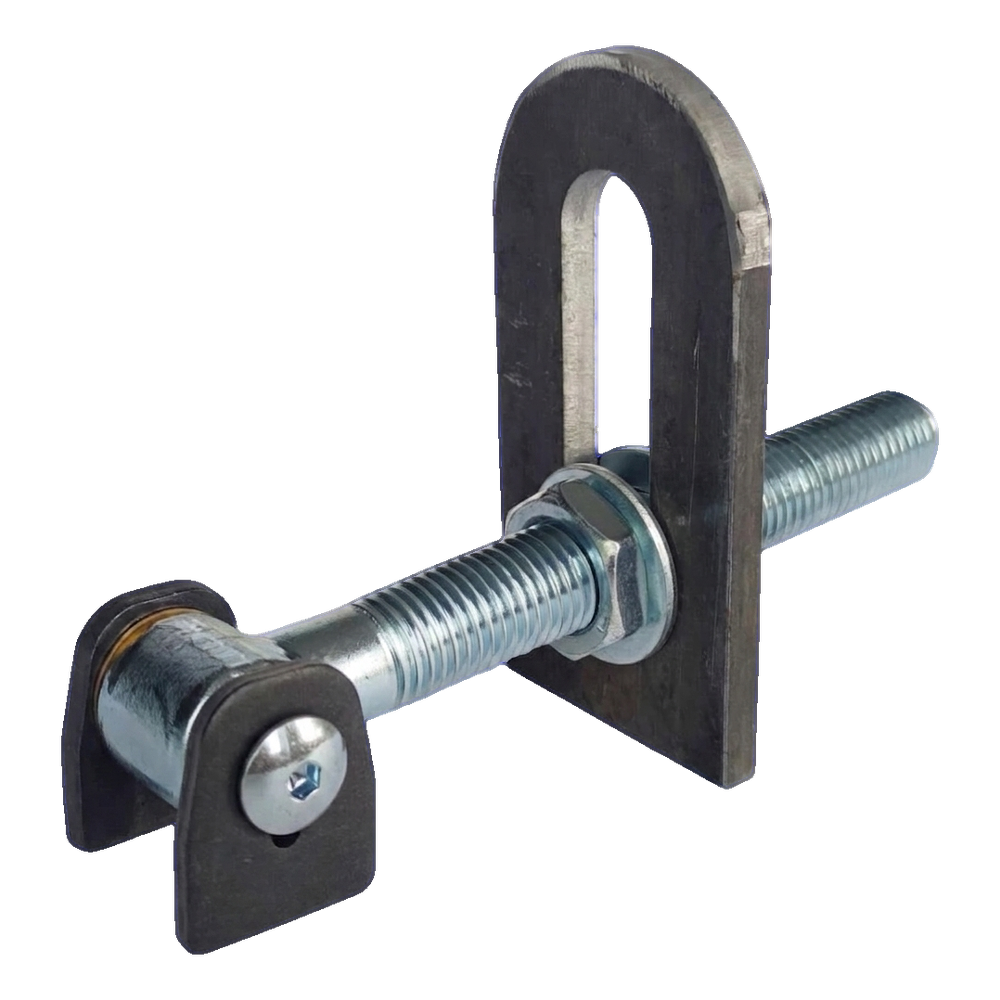

Dobradiça de portão ajustável PSG M20 com anilhas de latão – vista geral
Dobradiça de portão ajustável PSG M20 com anilhas de latão – vista geral

Dobradiça ajustável M20 com anilhas de latão da marca PSG é um elemento de suspensão resistente para portão ou portinhola, projetado para uma exploração de muitos anos, sem avarias. Graças ao ângulo de abertura de 180° a folha do portão pode ser completamente aberta até à posição paralela ao poste — sem risco de bloqueio da dobradiça. As anilhas de latão entre o olhal e o perno garantem um funcionamento suave e prolongam significativamente a vida útil da ligação, eliminando o atrito metal-metal.

O par de dobradiças suporta uma carga até 450 kg, o que permite a montagem de portões pesados de aço, forjados e de madeira. O perno com rosca M20 é galvanizado, o que garante resistência à corrosão e condições atmosféricas adversas. O olhal e o conector são feitos de aço carbono — estes elementos podem ser adicionalmente pintados ou envernizados, adaptando-os à estética da vedação.

Dimensões e construção

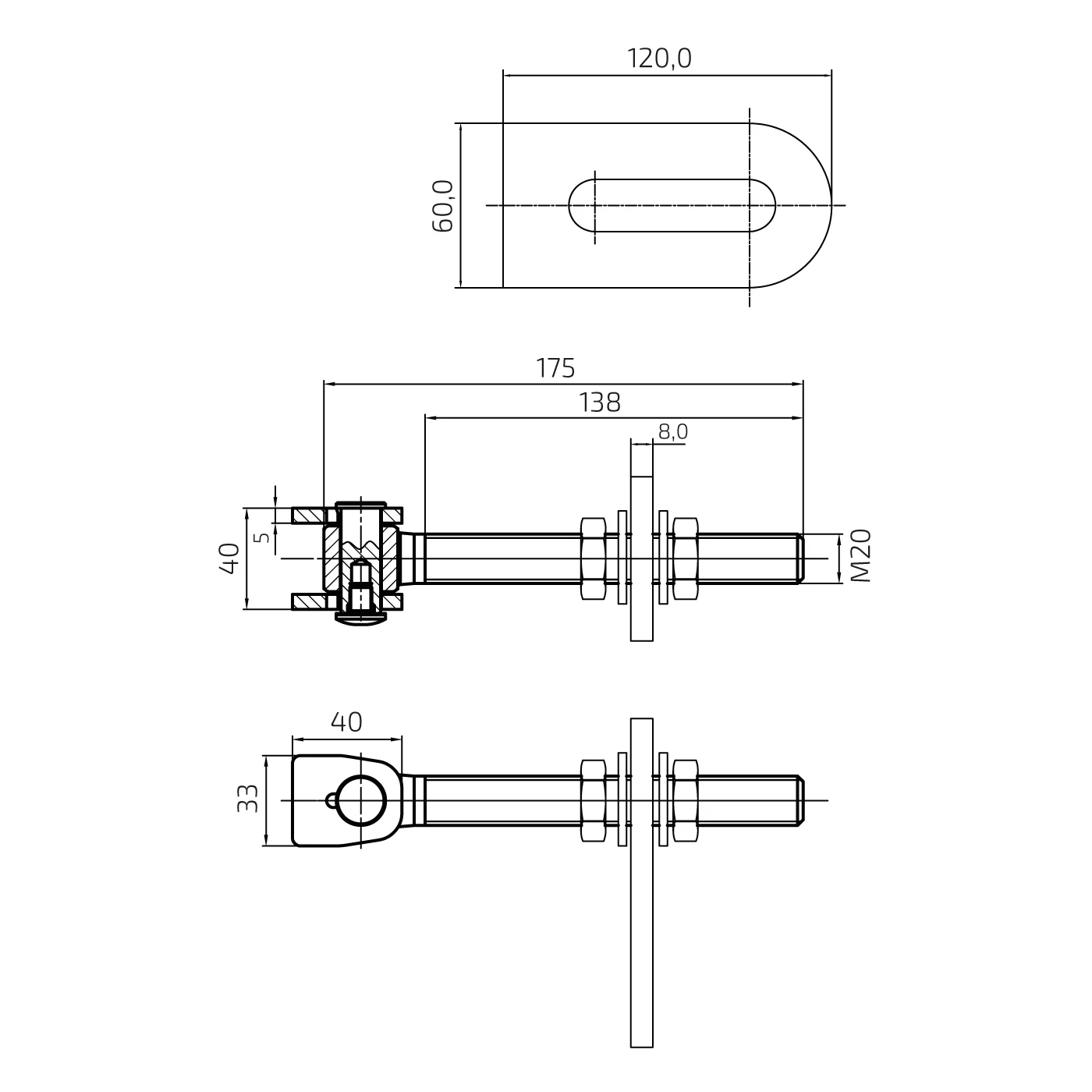

Desenho dimensional da dobradiça de portão PSG M20 – três vistas com dimensões
Desenho dimensional da dobradiça de portão PSG M20 – três vistas com dimensões
  • Rosca do perno: M20
  • Ângulo de abertura: 180°
  • Comprimento total da dobradiça: 175 mm
  • Comprimento útil do perno (do eixo do pino): 138 mm
  • Chapa de montagem (olhal): 120 × 60 mm
  • Espessura da chapa de montagem: 8 mm
  • Altura do olhal da dobradiça: 40 mm
  • Largura do olhal da dobradiça: 33 mm
  • Espessura do braço do olhal: 5 mm
  • Carga máxima do par de dobradiças: 450 kg
  • Peso de uma dobradiça: 0,942 kg

Materiais e proteção anticorrosiva

  • Perno: aço galvanizado – resistência à corrosão
  • Olhal e conector: aço carbono
  • Anilhas: latão – minimização do atrito, funcionamento suave da dobradiça

Aplicação e montagem

A dobradiça destina-se a portões e portinholas de grande massa — particularmente de aço, forjados e de madeira. O olhal ajustável com furo oblongo (feijão) na chapa de montagem permite regulação precisa da posição da folha após a instalação da dobradiça, o que facilita significativamente o alinhamento do portão relativamente ao poste. O elemento é montado numa rosca M20 com porca e anilha (incluído no conjunto com o perno).

EAN: 5903313203692
