PSG cremalheira dentada de aço galvanizado para portões de correr 1000 mm módulo 4

Go to Product feedback

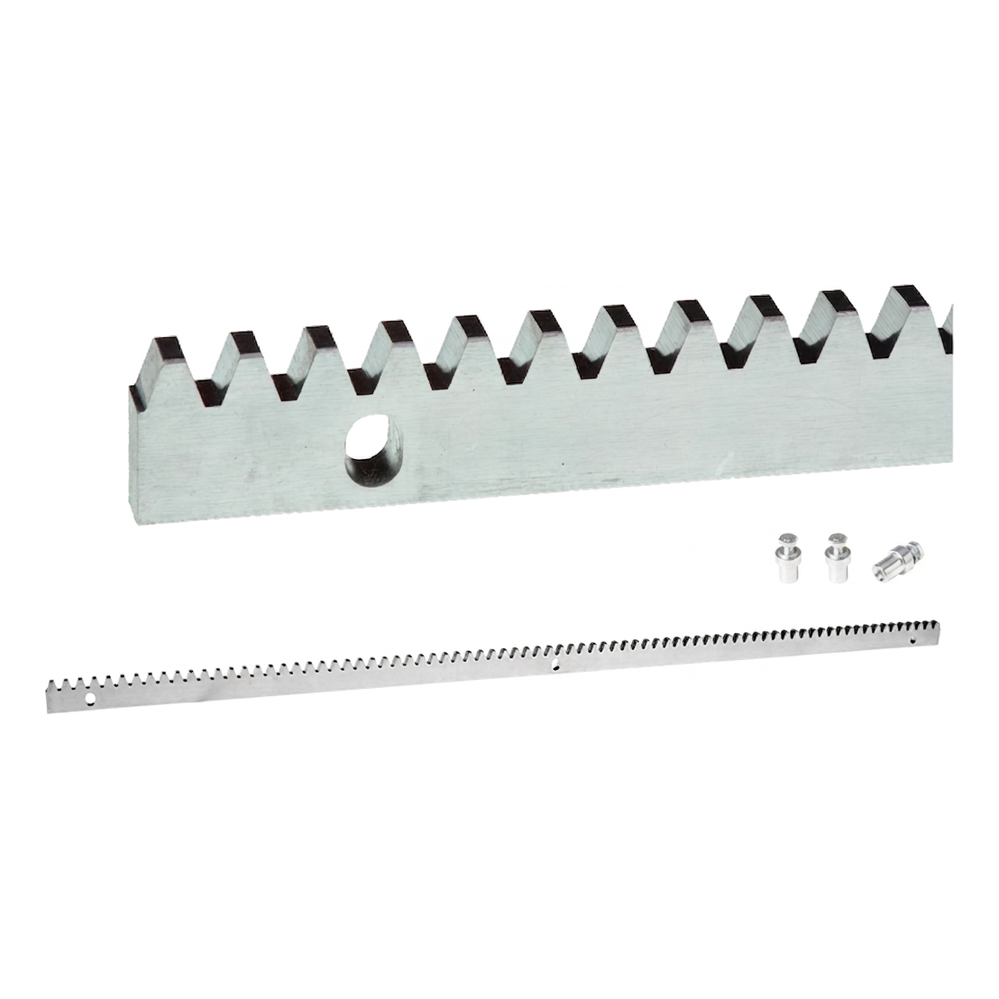

Cremalheira dentada PSG em aço galvanizado, comprimento 1000 mm, módulo do dente 4. Espessura 10 mm, peso 2,151 kg. Furos de montagem tipo feijão. Para portões de correr, compatível com automatismos CAME, FAAC, NICE, BFT, BENINCA.

Go to full description
with VAT without VAT
Price 6,39 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] listwy-zebate #121

  • Material Aço

Descrição

Cremalheira para portões de correr · módulo 4 · 1000 mm

Cremalheira de aço com espessura de 10 mm e comprimento de 1000 mm, dentes de módulo 4 e furos de montagem oblongos

4módulo do dente
1000 mmcomprimento
10 mmespessura
zincadorevestimento

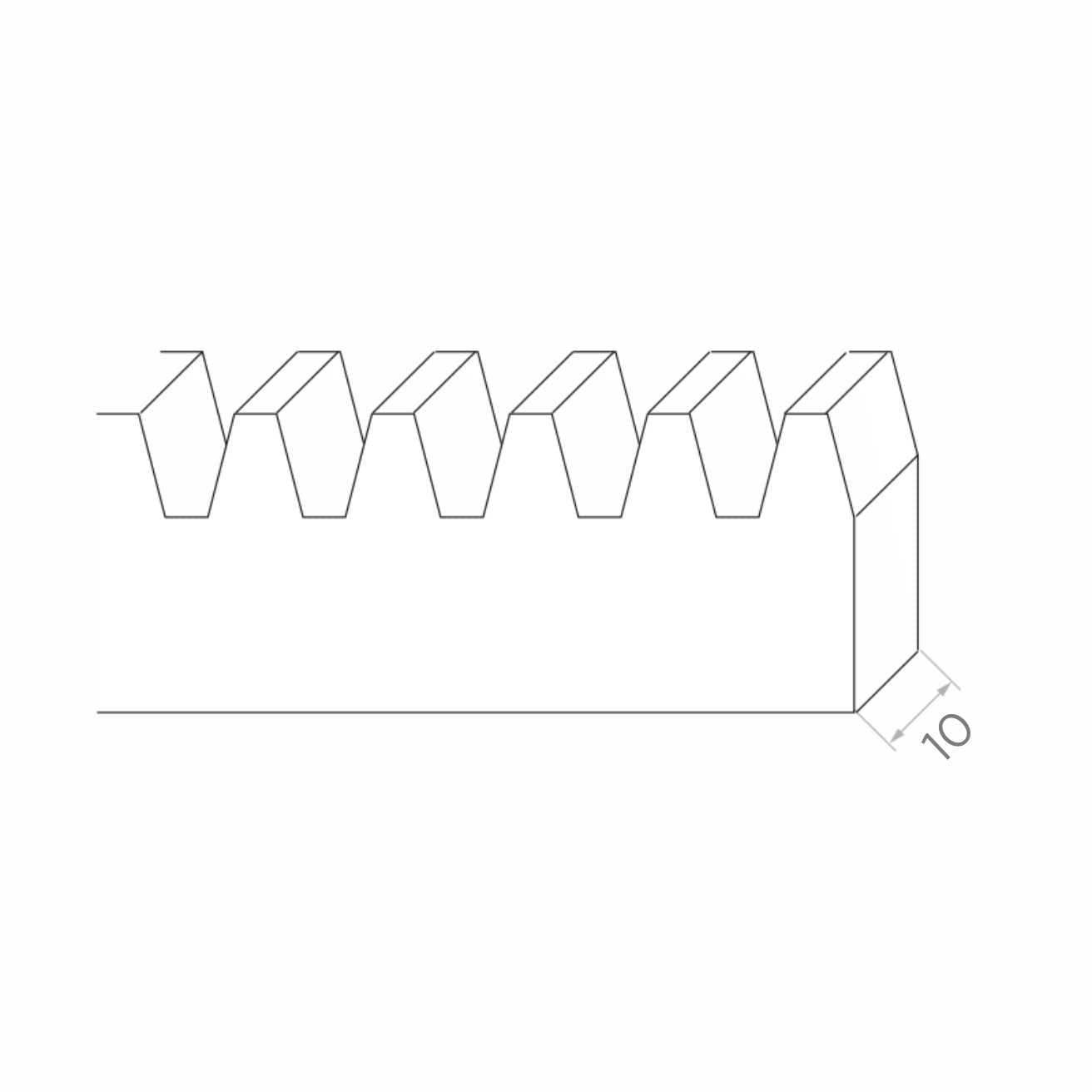

Desenho dimensional da cremalheira: comprimento L = 1000 mm, espessura t = 10 mm, módulo m = 4
Abrir o desenho cotado em tamanho real
Desenho ilustrativo: vista da cremalheira (interrompida) e secção transversal. A altura da cremalheira e a posição dos furos são meramente ilustrativas – o fabricante não indica a altura.

Escolha rápida

AplicaçãoTransmissão do movimento do pinhão do motor à folha do portão de correr
SeleçãoPara motores com pinhão de módulo 4; selecione o número de cremalheiras de acordo com o comprimento da folha
CondiçõesO revestimento de zinco protege o aço contra a corrosão em condições normais; em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição

Sobre o produto

A cremalheira transmite o movimento do pinhão do motor à folha do portão de correr. É aparafusada ao longo da folha, e o pinhão do motor roda sobre os seus dentes.

Os dentes têm módulo m 4, compatível com um pinhão do motor do mesmo módulo. A cremalheira tem comprimento L 1000 mm e espessura t 10 mm; os furos de montagem oblongos permitem regular a sua altura em relação ao pinhão do motor.

O aço é zincado (zincado), o que o protege contra a corrosão em condições normais. A massa de cada unidade é de 2,151 kg.

Dimensões

Módulo do dente m4
Comprimento L1000 mm
Espessura t10 mm
Casquilhos de montagem incluídos3 szt.
Dimensões de acordo com o desenho do fabricante e os dados da oferta; L é o comprimento nominal. O fabricante não indica a altura da cremalheira.

Material e revestimento

Materialaço
Revestimentozincado

Unidade de venda

Unidade de venda1 unid.
Massa por unidade2,151 kg
Massa segundo os dados do fornecedor (valor indicativo).

Seleção e montagem

  • ✓Verifique o módulo do pinhão do motor – a cremalheira tem módulo 4.
  • ✓Aparafuse as cremalheiras à folha através dos casquilhos incluídos (3 szt.); os furos oblongos permitem nivelar a cremalheira.
  • ✓Na união entre cremalheiras consecutivas, mantenha a continuidade do passo dos dentes; deixe uma folga entre a cremalheira e o pinhão de acordo com as instruções do motor.

Importante

Os dados da oferta não indicam a massa admissível do portão para esta cremalheira. A seleção em função da massa da folha é definida nas instruções do motor.
