PSG bucha de fixação para cremalheira de portão deslizante – galvanizada M8

Go to Product feedback

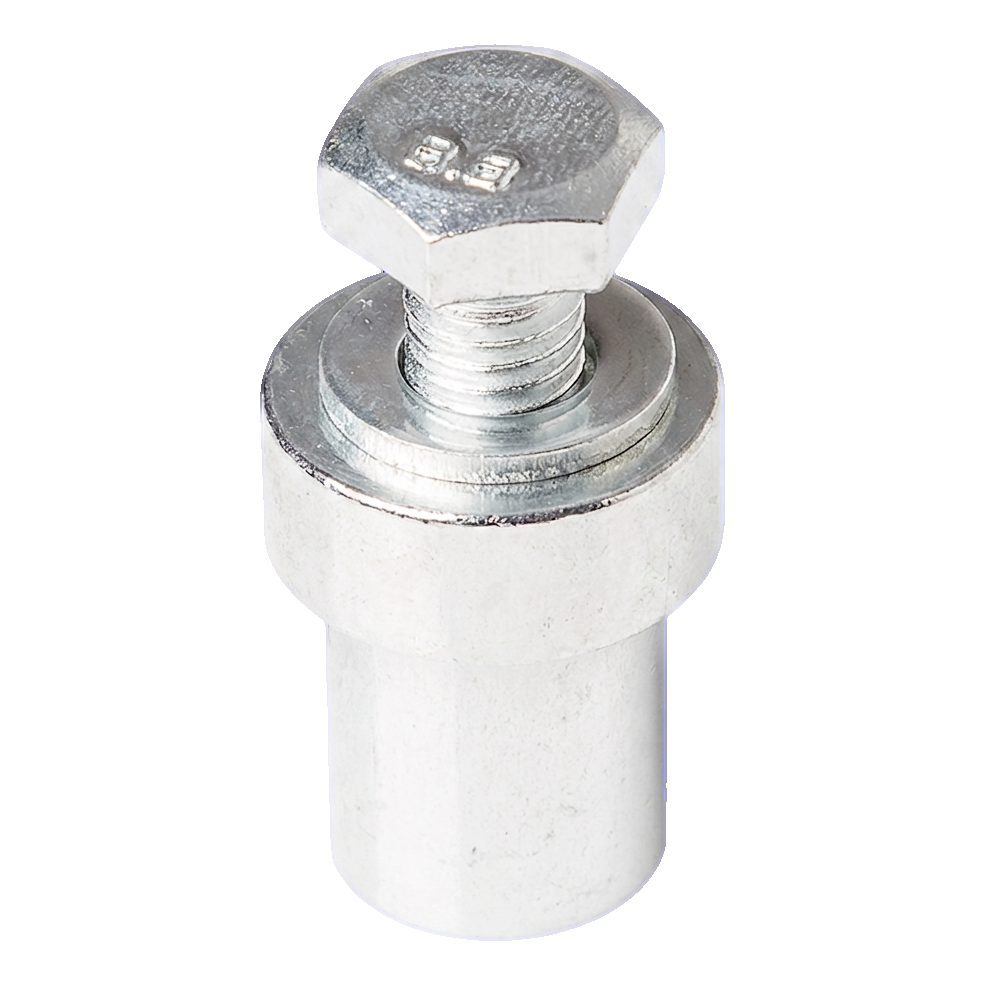

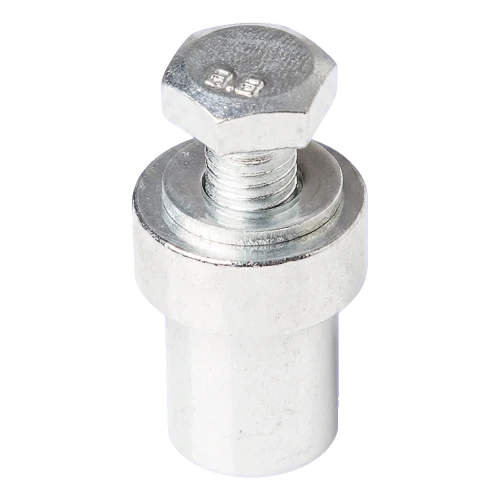

Bucha de fixação PSG para cremalheira de portão deslizante, aço galvanizado. Parafuso M8×25mm classe 8.8, flange Ø20mm, haste Ø15mm, altura 25mm. Peso 0,046 kg. Para cremalheiras de aço L1000×8mm.

Go to full description
with VAT without VAT
Price 0,48 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] listwy-zebate #121

  • Material Aço

Descrição

Casquilho de montagem para cremalheira · M8 × 25

Casquilho de aço com flange Ø 20 mm e corpo Ø 15 mm, altura 25 mm, com parafuso M8 × 25 de classe 8.8

M8 × 25parafuso incluído
Ø 20 mmflange
25 mmaltura do casquilho
zincadorevestimento
Desenho dimensional do casquilho de montagem: flange Ø 20 mm, corpo Ø 15 mm, altura H = 25 mm, parafuso M8 × 25
Abrir o desenho cotado em tamanho real
Desenho ilustrativo: vista lateral do casquilho com parafuso. A altura da flange e a da cabeça do parafuso são meramente ilustrativas.

Escolha rápida

AplicaçãoFixação da cremalheira de aço à folha do portão de correr, com espaçamento entre a cremalheira e a folha
SeleçãoPara cremalheiras de aço com furos para casquilhos Ø 15 mm, p. ex., 1000 × 8 mm
CondiçõesO revestimento de zinco protege o aço contra a corrosão em condições normais; em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição

Sobre o produto

O casquilho de montagem liga a cremalheira de aço à folha do portão de correr. O corpo do casquilho encaixa no furo da cremalheira, a flange serve-lhe de apoio e o parafuso aperta a cremalheira.

A flange tem um diâmetro Ø 20 mm, o corpo Ø 15 mm, e todo o casquilho tem uma altura H 25 mm. Está incluído um parafuso M8 × 25 de classe 8.8. A massa por unidade é de 0,046 kg.

O aço é zincado (zincado), o que o protege contra a corrosão em condições normais.

Dimensões

Diâmetro da flangeØ 20 mm
Diâmetro do corpoØ 15 mm
Altura do casquilho H25 mm
Parafuso incluídoM8 × 25
Classe do parafuso8.8
Dimensões de acordo com os dados do fabricante.

Material e revestimento

Materialaço
Revestimentozincado

Unidade de venda

Unidade de venda1 unid.
Massa por unidade0,046 kg
Massa segundo os dados do fornecedor (valor indicativo).

Seleção e montagem

  • ✓Verifique se os furos da cremalheira são compatíveis com o corpo do casquilho Ø 15 mm.
  • ✓Fixe o casquilho à folha de acordo com as instruções do automatismo e aperte a cremalheira com o parafuso M8 × 25.
  • ✓Ao longo de todo o comprimento da cremalheira, ajuste uma folga uniforme entre os dentes da cremalheira e o pinhão do automatismo.

Importante

O número de casquilhos por cremalheira é definido pelas instruções do automatismo ou pelo fabricante da cremalheira. Utilize os casquilhos em conjunto com a cremalheira adequada.
