PSG acabamento do perfil de guiamento do portão de correr 68x68 galvanizado

Go to Product feedback

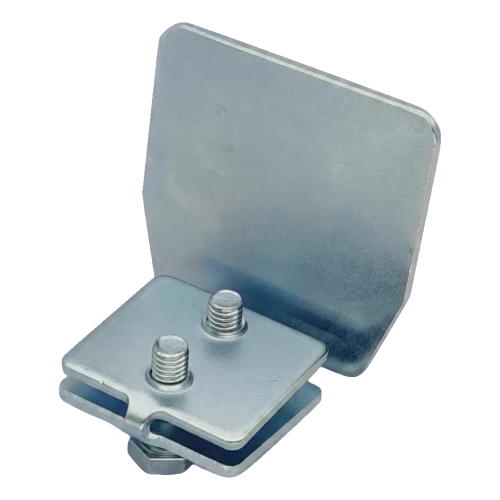

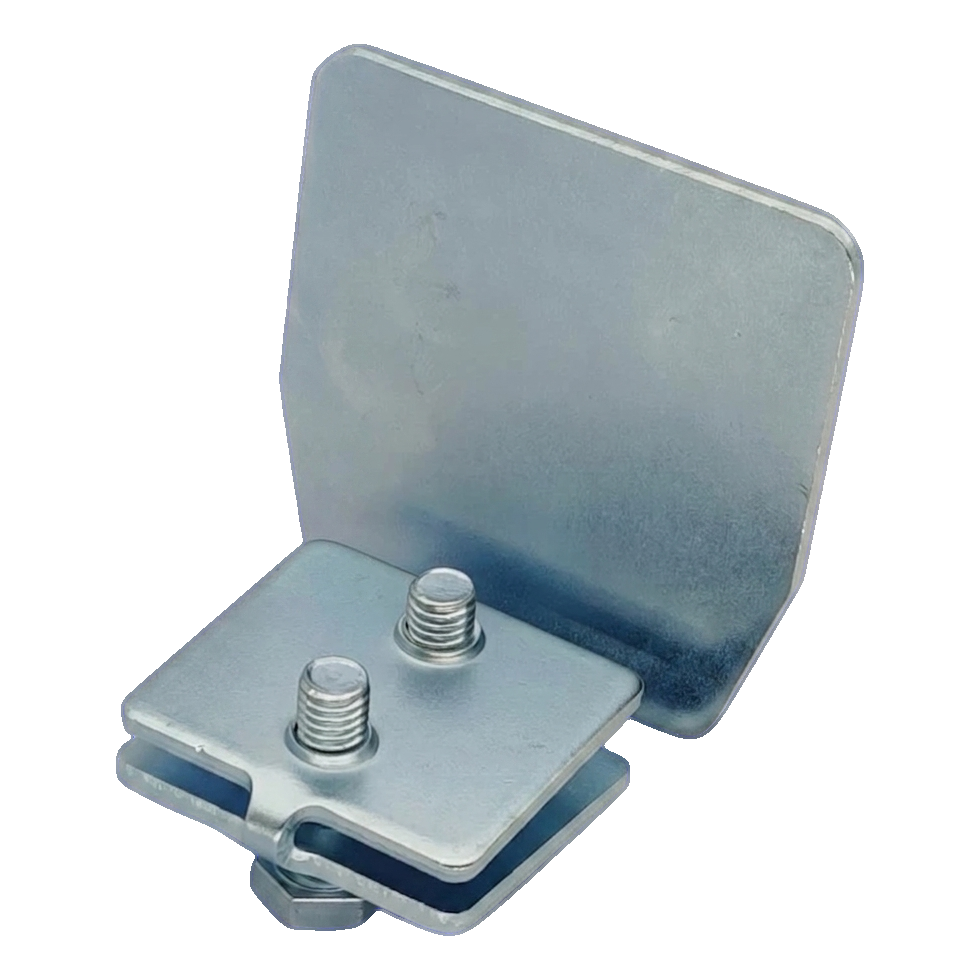

Acabamento do perfil de guiamento PSG 68x68 mm, galvanizado. Dimensões 94x140 mm, peso 0,22 kg. Elemento de encaixe 40x45 mm, chapa frontal 67x68x3 mm. Para perfis 68x68x3,5 mm. Proteção anticorrosiva, parafusos de montagem incluídos no conjunto.

Go to full description
with VAT without VAT
Price 2,81 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] szyny-jezdne #115

  • Material Aço

Descrição

Tampa final para perfil autoportante · placa 68 × 67 mm

Placa frontal de 68 × 67 mm com bloco de aperto inserido no perfil a uma profundidade de 40 mm – fecha a extremidade do perfil 68 × 68 × 3,5 mm de um portão de correr autoportante

68 × 67 mmplaca frontal
68 × 68 × 3,5 mmpara perfil
40 mmprofundidade do aperto
zincadorevestimento

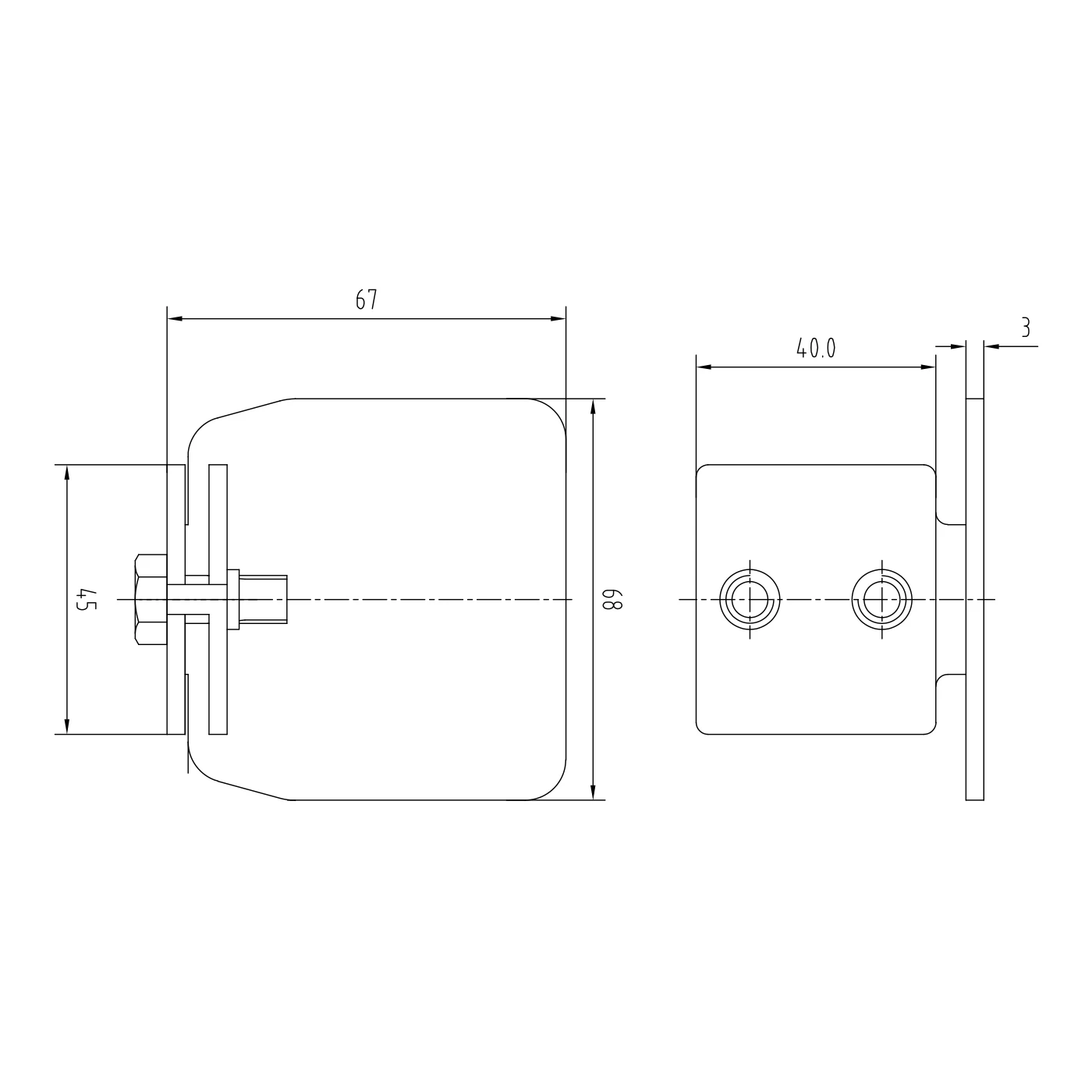

Desenho cotado da tampa final para perfil autoportante: placa W × H = 68 × 67 mm, espessura t = 3 mm, profundidade do bloco de aperto D = 40 mm
Abrir o desenho cotado em tamanho real
Desenho ilustrativo: vista do lado do perfil, vista lateral e vista superior do bloco de aperto. Dimensões segundo o desenho do fabricante.

Escolha rápida

AplicaçãoFecho da extremidade do perfil autoportante de um portão de correr – protege o interior do perfil e dá acabamento à sua extremidade
SeleçãoEscolha de acordo com o perfil 68 × 68 × 3,5 mm – a tampa final deve ser compatível com a secção do perfil autoportante
CondiçõesO revestimento de zinco protege o aço contra a corrosão em condições normais; em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição

Sobre o produto

A tampa final fecha a extremidade aberta do perfil autoportante de um portão de correr. É composta por uma placa frontal e um bloco de aperto que se insere no perfil e se fixa com parafusos.

A placa frontal tem dimensões W × H de 68 × 67 mm e espessura t de 3 mm. O bloco de aperto entra no perfil autoportante a uma profundidade D de 40 mm.

A massa por unidade é de 0,22 kg. A tampa final é compatível com o perfil 68 × 68 × 3,5 mm.

Dimensões

Placa frontal W × H68 × 67 mm
Espessura da placa t3 mm
Profundidade do bloco de aperto D40 mm
Largura do bloco de aperto45 mm
Para perfil68 × 68 × 3,5 mm
Massa0,22 kg
Dimensões segundo o desenho do fabricante e os dados da oferta.

Material e revestimento

Materialaço
Revestimentozincado

Unidade de venda

Unidade de venda1 unid.
Massa por unidade0,22 kg
Massa segundo os dados do fornecedor (valor indicativo).

Seleção e montagem

  • ✓Verifique a secção do perfil autoportante – a tampa final é compatível com o perfil 68 × 68 × 3,5 mm.
  • ✓Insira o bloco de aperto na extremidade do perfil autoportante até a placa frontal ficar encostada à face da extremidade.
  • ✓Aperte os parafusos do bloco de aperto até a tampa final ficar fixa ao perfil autoportante, sem folgas.

Importante

A tampa final não substitui um batente de portão nem um limitador de curso do portão. As posições finais da folha são definidas pelos batentes de portão do sistema.
