Olhal macho zincado M27 DIN 580 – aço C15
Leave feedback on the product
Olhal macho M27 DIN 580, aço C15, zincado. Diâmetro exterior do olhal 90 mm, diâmetro do furo 50 mm, altura 90 mm, comprimento da rosca 36 mm. Carga nominal 2500 kg, carga de rotura 14710 kg. Para pontos de fixação de cabos, correntes
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-399
Características do produto
[PIM] osprzet-do-lin-i-lancuchow #1023
- Tipo de acessório Parafuso de olhal
- Tipo de rosca M27
- Carga máx. [kg] 2500
Descrição

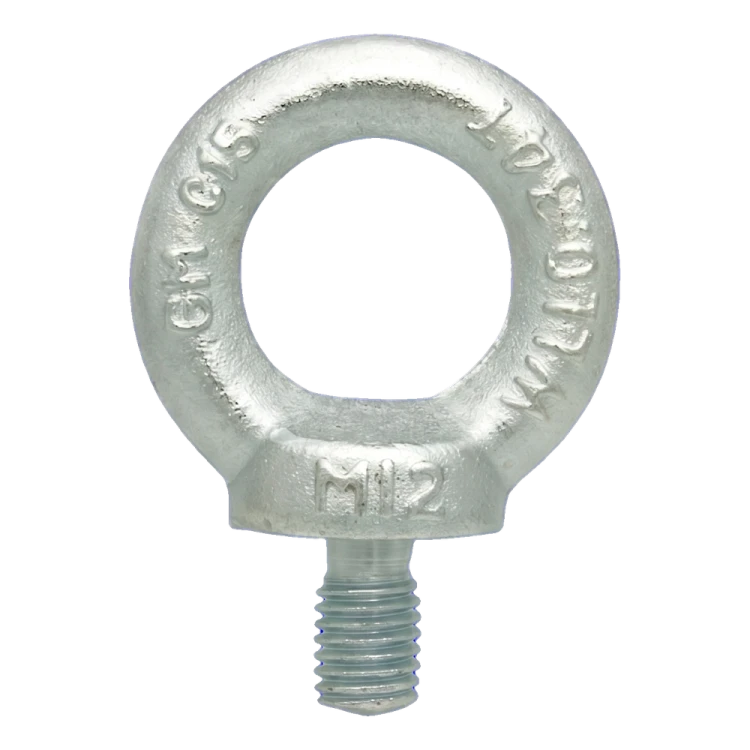

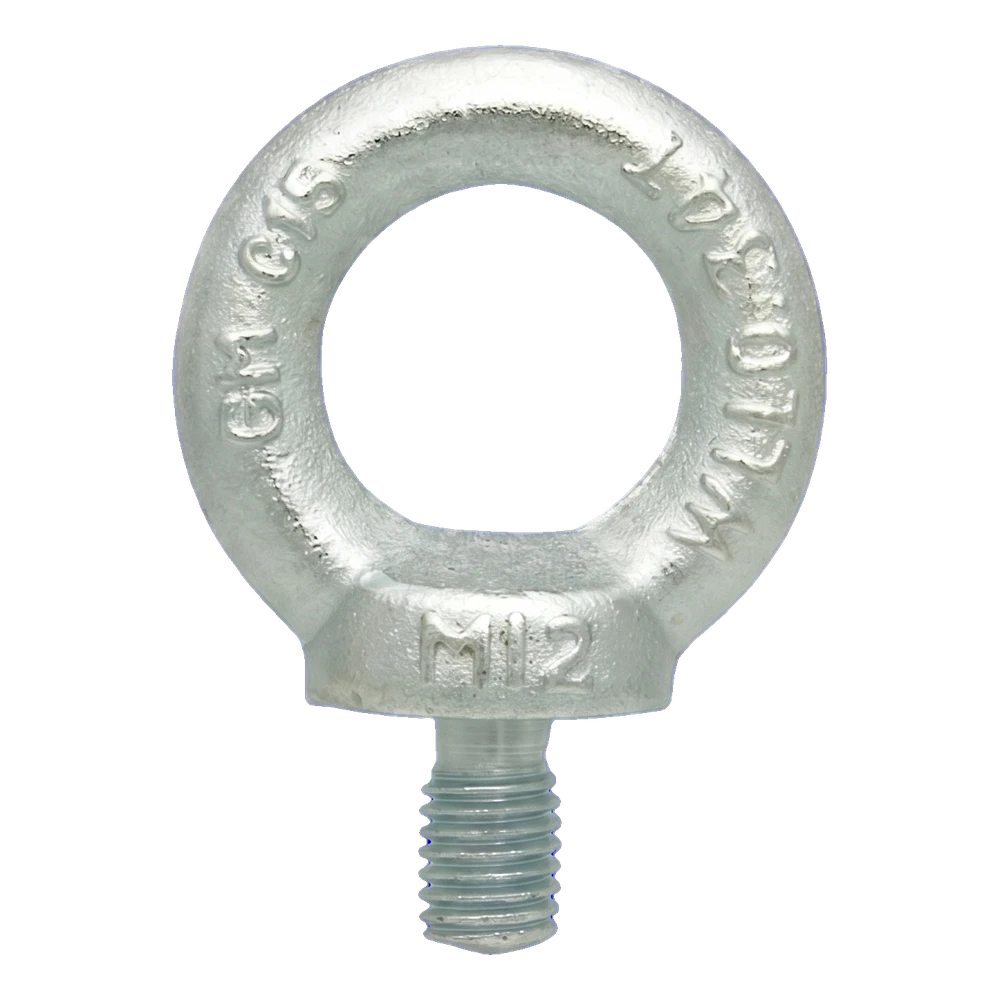

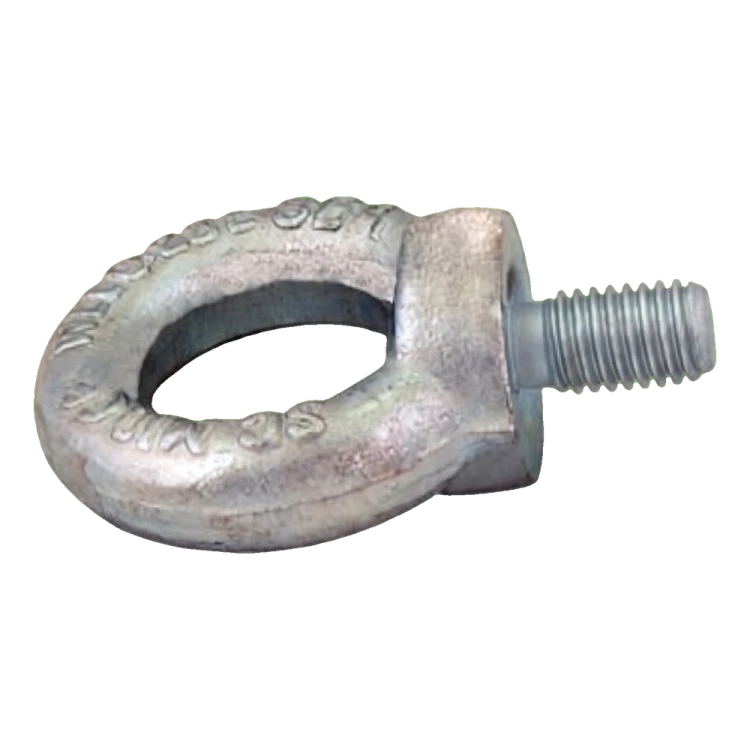

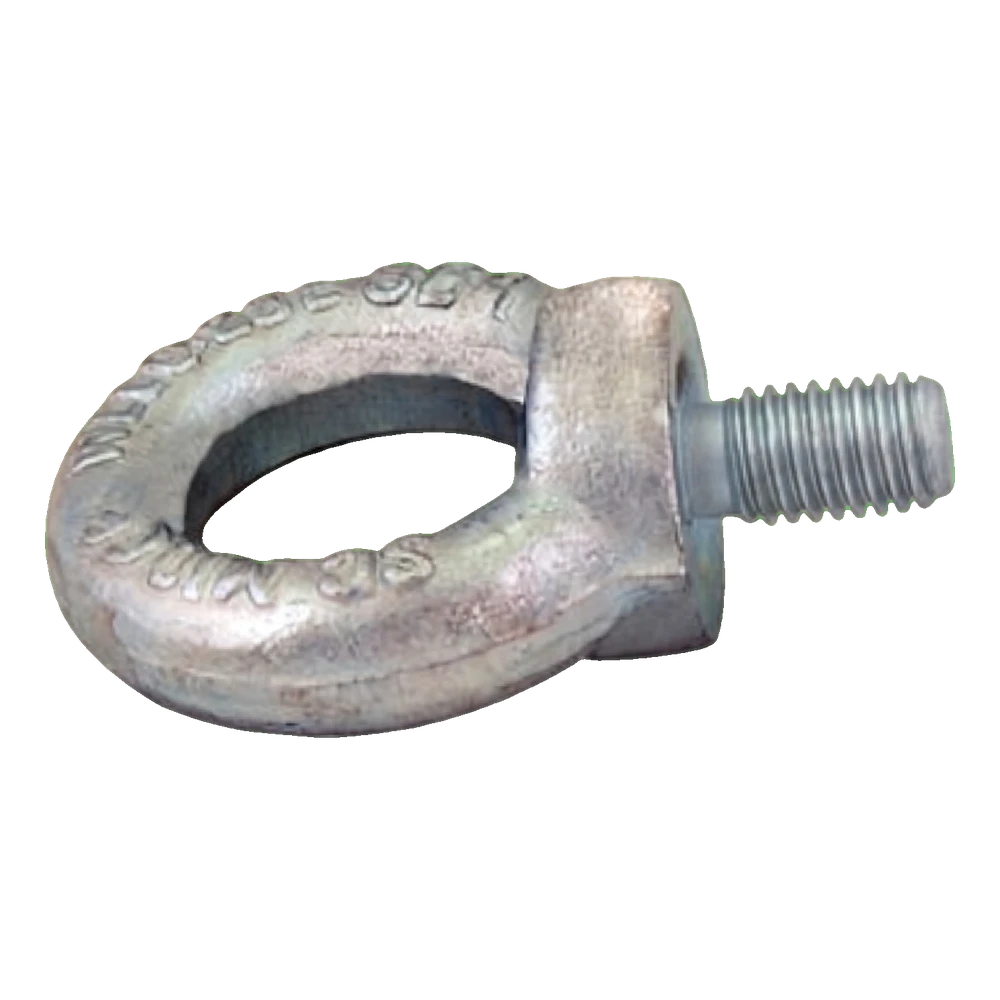

Olhal macho para criar um ponto de engate num furo roscado; olhal com aba de apoio, aço C15 zincado
Sobre o produto
O olhal macho serve para criar um ponto de engate para cabos, correntes e acessórios num furo roscado. Tem um olhal com aba de apoio e uma rosca que se enrosca no furo. O produto está em conformidade com a norma DIN 580.

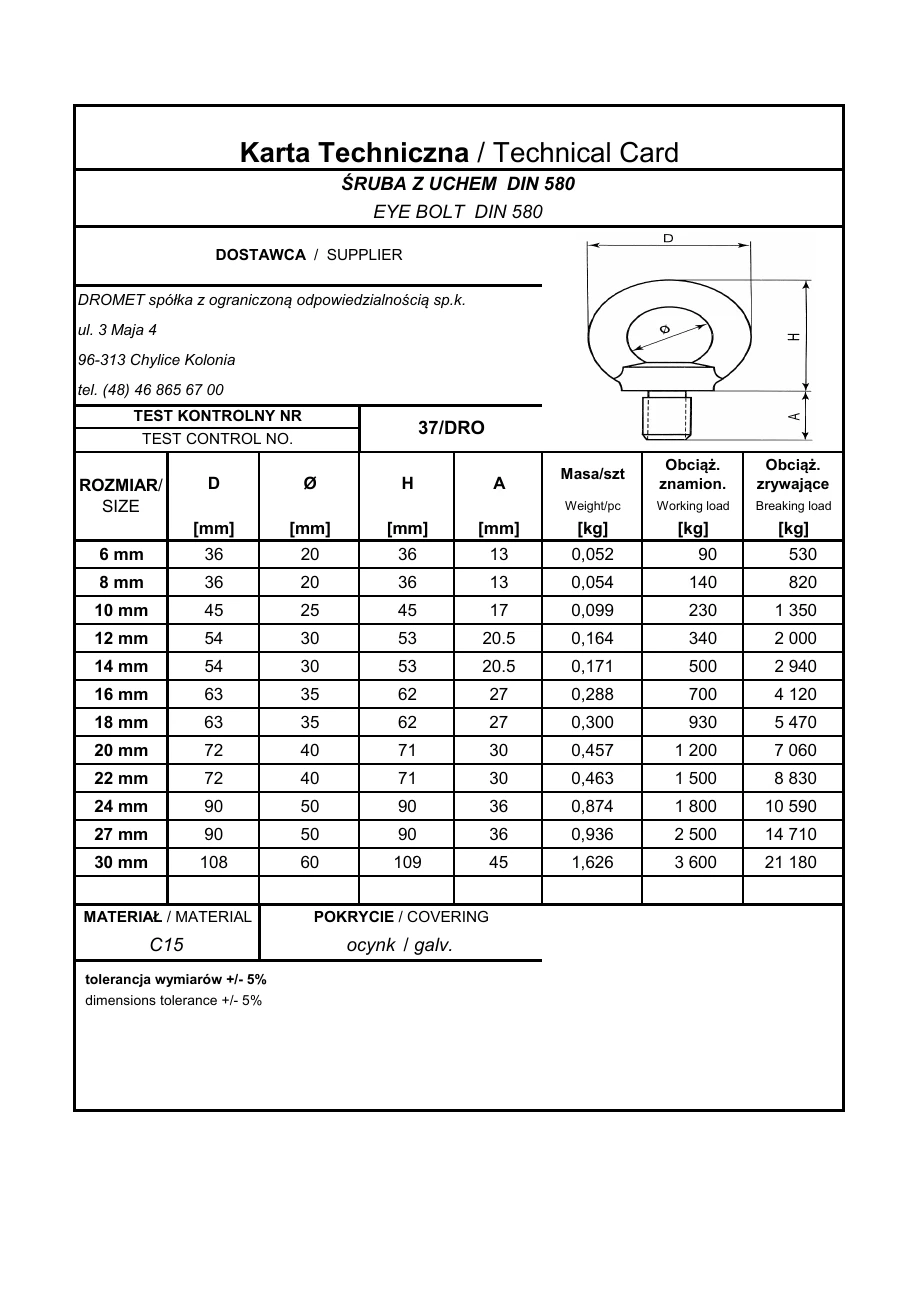

A rosca do parafuso é M27 — a rosca do furo tem de ser igual. O comprimento da rosca do parafuso A é de 36 mm; a rosca do furo deve ter, pelo menos, esse comprimento. O diâmetro exterior do olhal D é de 90 mm e o diâmetro interior do olhal Ø é de 50 mm. A altura H é de 90 mm. Estes são valores nominais segundo a ficha técnica do fabricante (tolerância dimensional de ±5% segundo a ficha). Enrosque o parafuso até a aba de apoio assentar totalmente na superfície — a aba deve ficar em contacto com a superfície em toda a sua área de apoio. Antes de engatar o cabo ou a corrente, alinhe o plano do olhal com a direção da carga.
Material: aço C15. Revestimento: zincado. O revestimento de zinco protege o aço contra a corrosão em condições normais; em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o material de acordo com as condições de exposição. A carga nominal de 2500 kg, segundo a ficha técnica do fabricante, aplica-se ao elemento corretamente enroscado. Quando a tração é exercida num ângulo em relação ao eixo, a carga admissível é inferior, sendo a carga de trabalho para cada aplicação específica definida pelo projeto. A carga de rotura é de 14710 kg e não é a carga de trabalho. Não utilize o elemento para elevar pessoas.
Seleção e montagem
- ✓Verifique a rosca do furo: tem de corresponder à rosca do parafuso M27 e ter um comprimento mínimo de 36 mm.
- ✓Enrosque o parafuso até a aba de apoio assentar totalmente na superfície – a aba deve ficar em contacto com a superfície em toda a sua área de apoio.
- ✓Antes de engatar o cabo ou a corrente, alinhe o plano do olhal com a direção da carga.
Importante
A carga nominal segundo a ficha técnica aplica-se ao elemento corretamente enroscado; quando a carga é aplicada em ângulo, é inferior. Não utilize o elemento para elevar pessoas. A carga de trabalho para cada aplicação específica é definida pelo projeto.
