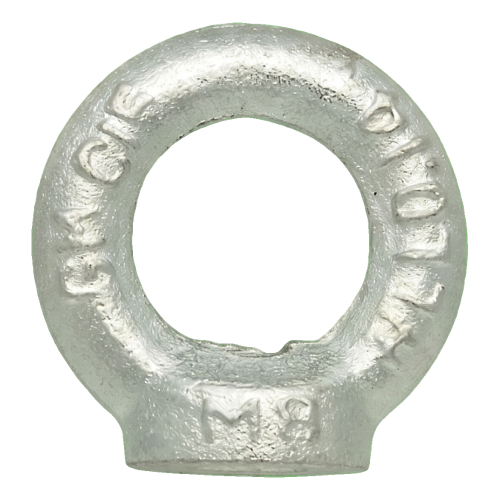

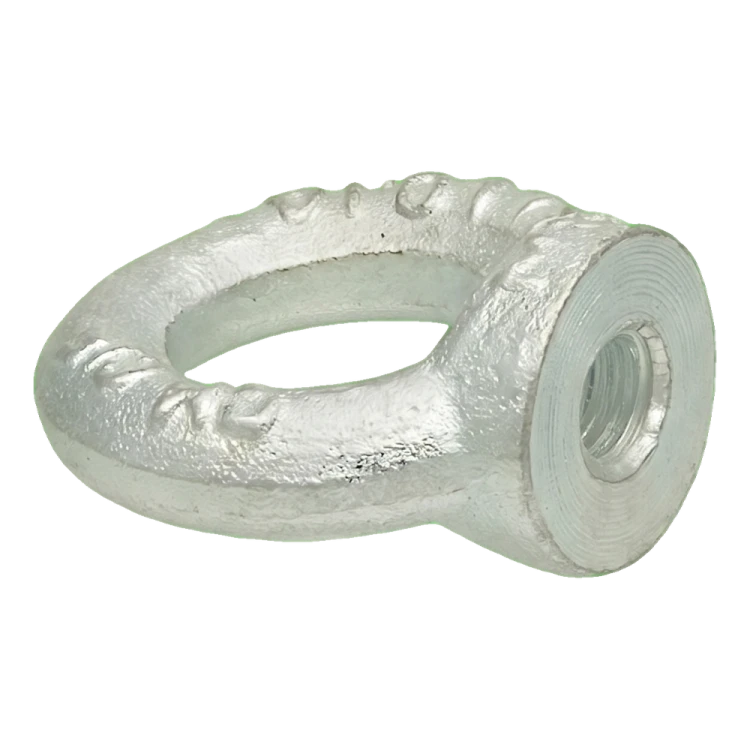

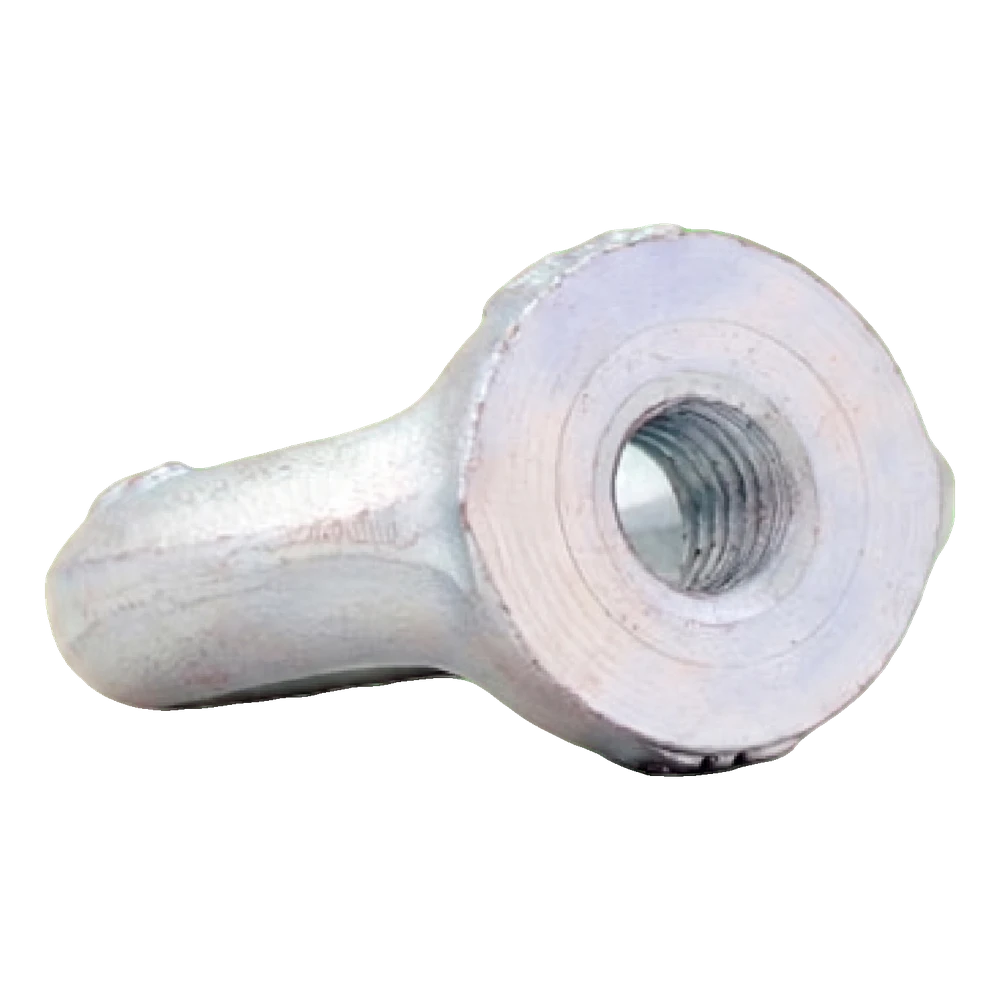

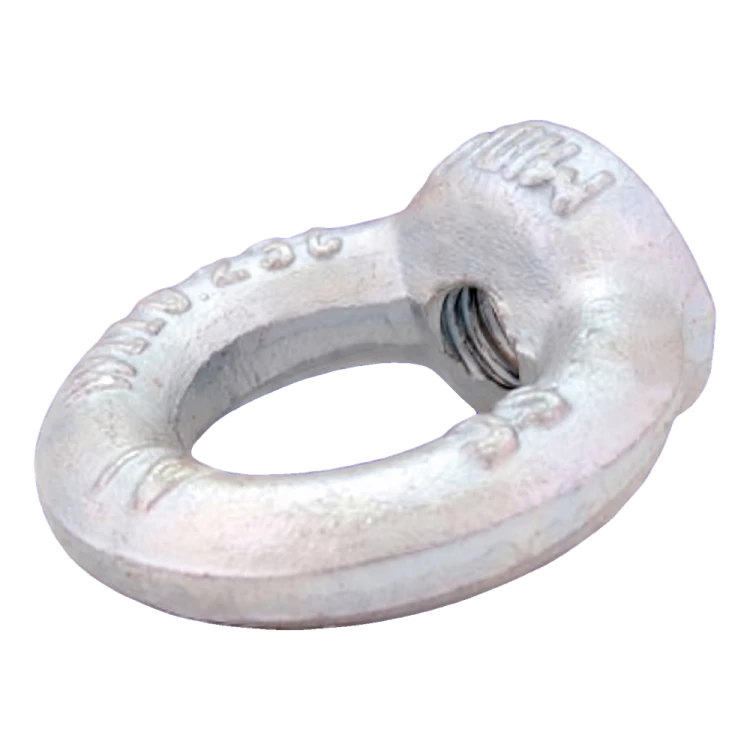

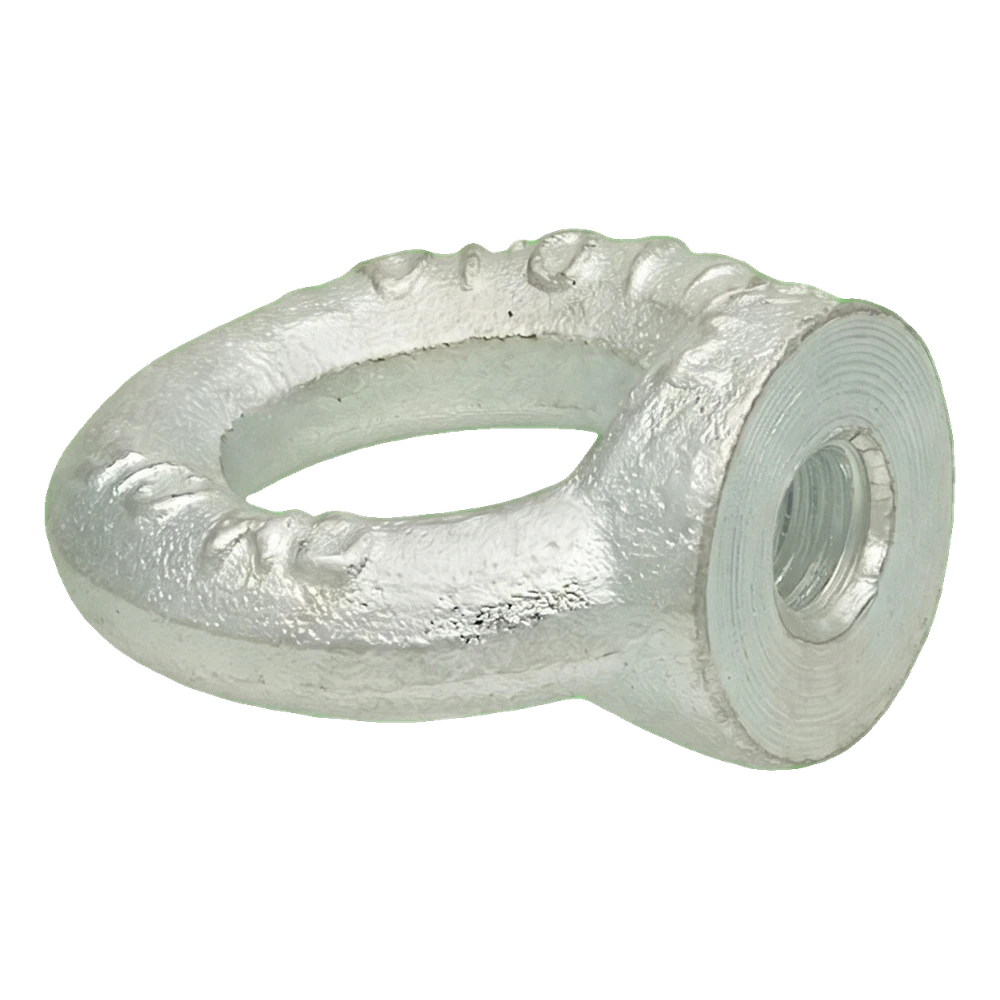

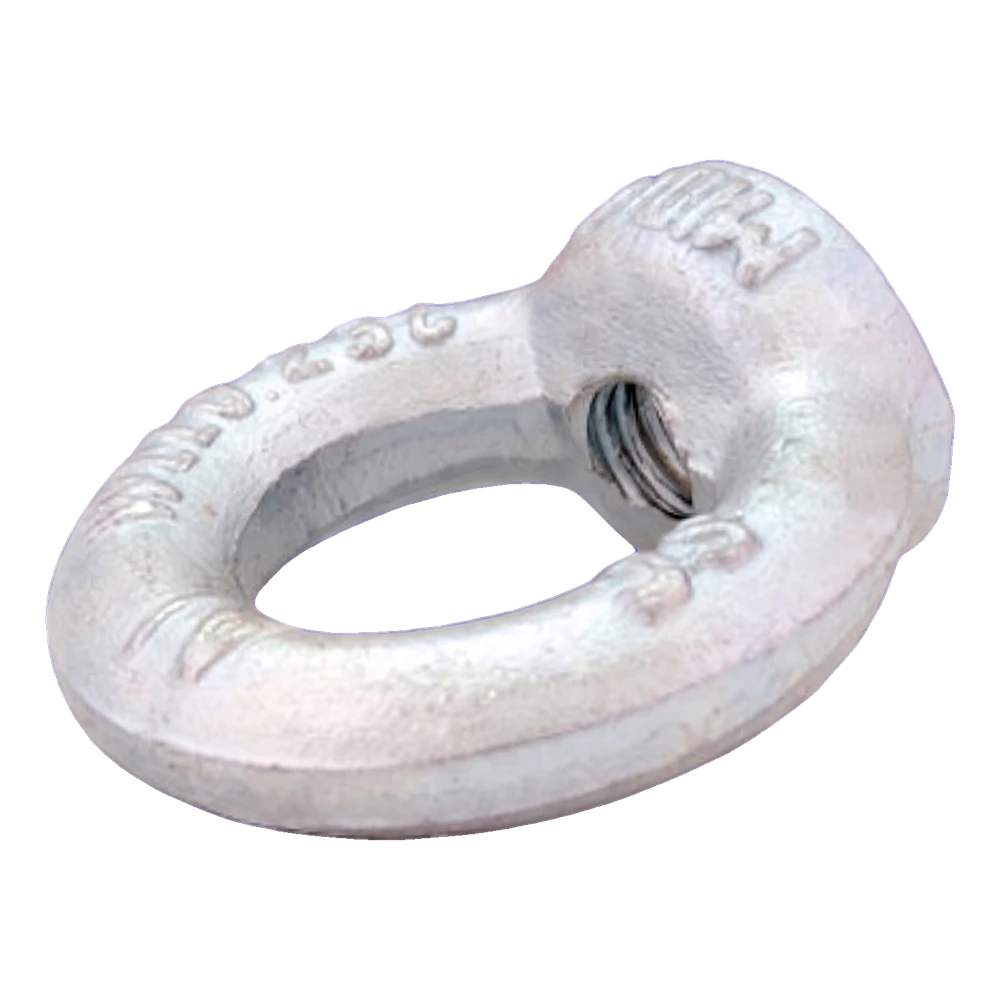

Olhal fêmea zincado M8 DIN 582 – aço C15

Olhal fêmea para criar um ponto de engate num parafuso ou varão roscado; olhal com flange, aço C15 zincado

Abrir o desenho cotado em tamanho real

Sobre o produto

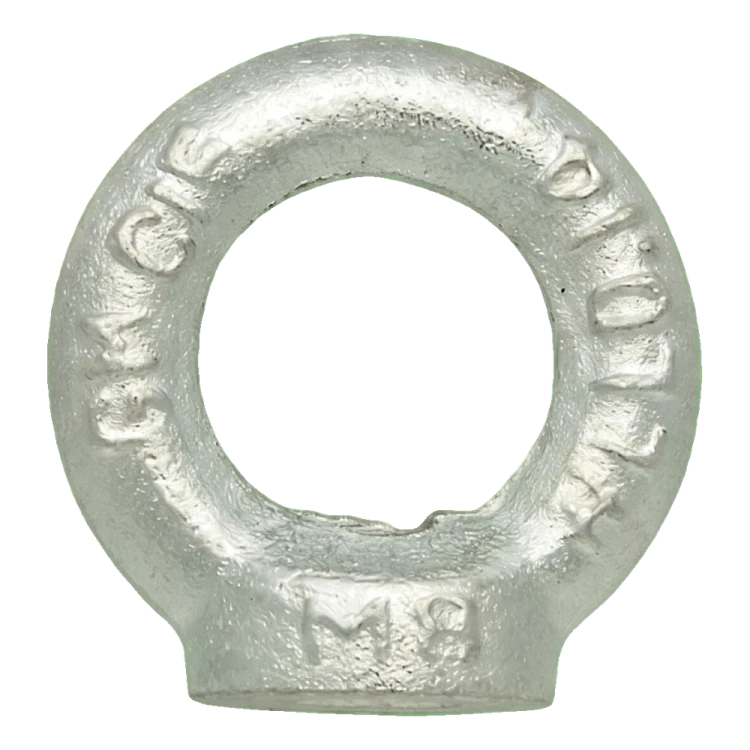

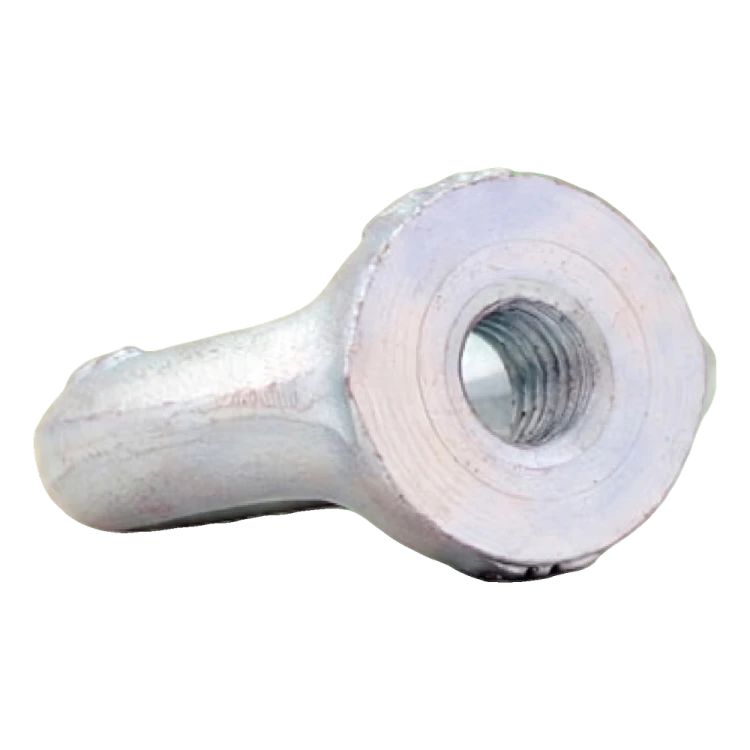

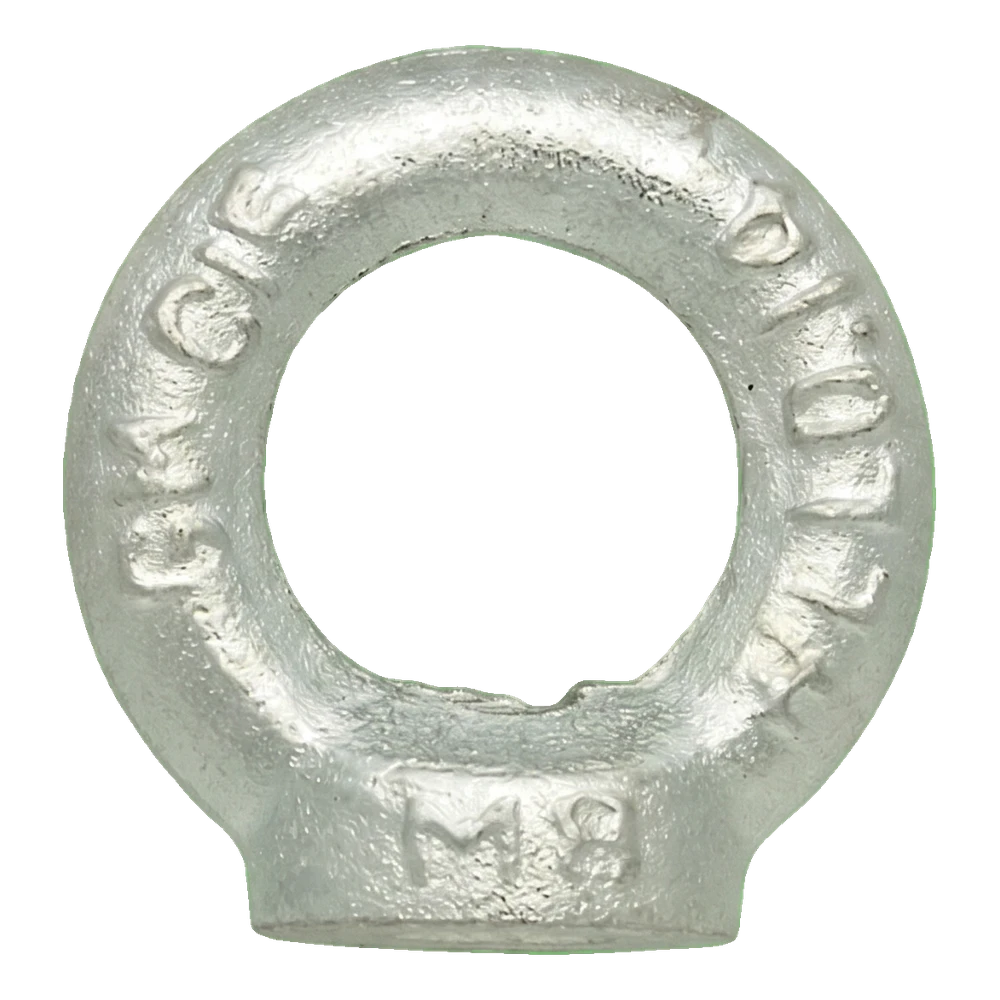

O olhal fêmea serve para criar um ponto de engate num parafuso ou varão roscado – para cordas, correntes e acessórios. Tem uma rosca para enroscar num parafuso ou varão e um olhal com flange.

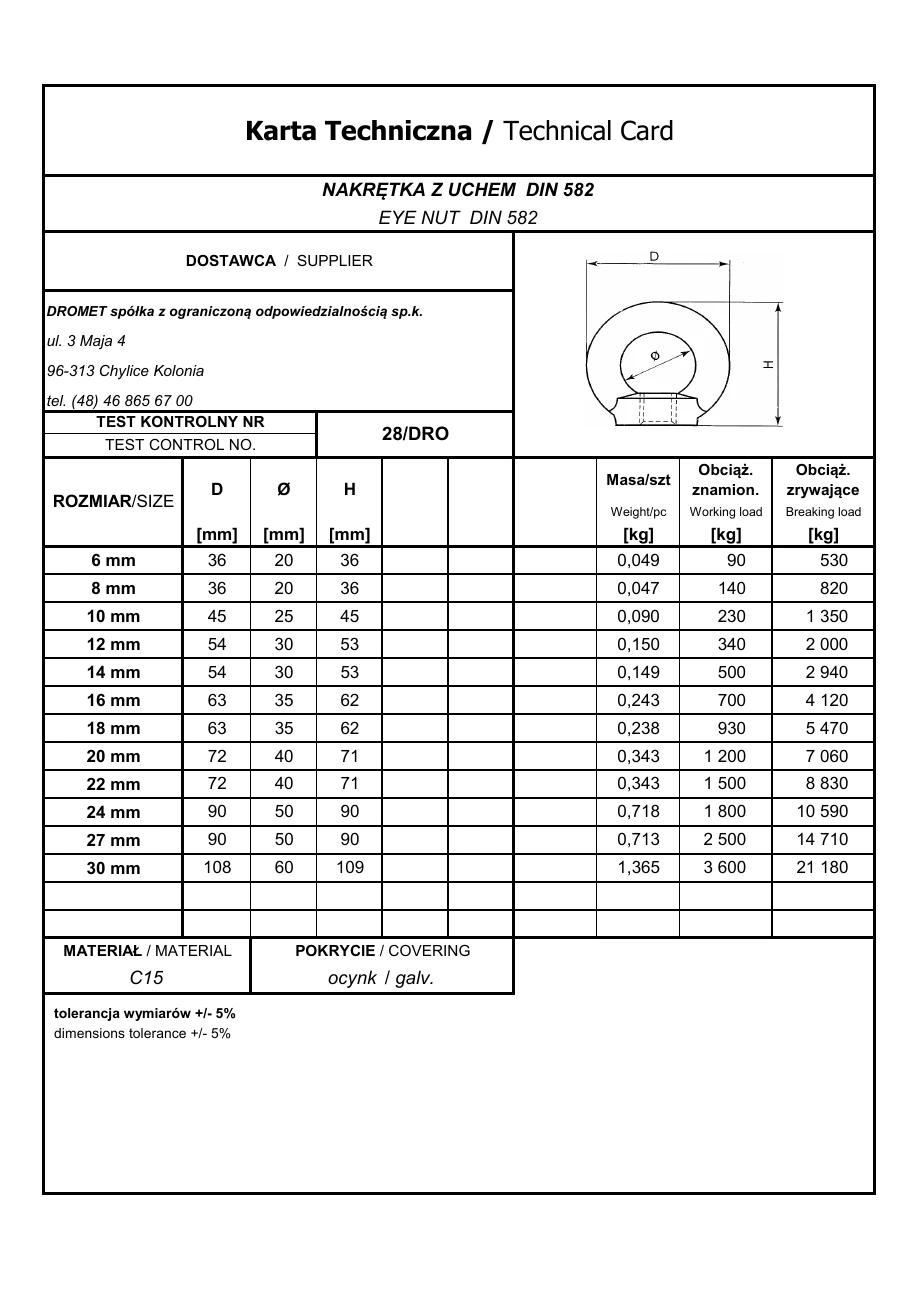

A rosca M8 deve corresponder à rosca do parafuso ou varão. O diâmetro exterior do olhal D é de 36 mm e o diâmetro interior do olhal Ø é de 20 mm. A altura H é de 36 mm. Estes são valores nominais de acordo com a ficha técnica do fabricante. A norma da porca é DIN 582. Na montagem, enrosque a porca até a flange ficar totalmente apoiada na superfície. Antes de engatar a corda ou a corrente, oriente o olhal no plano da direção da carga.

Material: aço C15. Revestimento: zincado. O revestimento de zinco protege o aço contra a corrosão em condições normais; em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o material de acordo com as condições de exposição. A carga nominal de 140 kg, de acordo com a ficha técnica do fabricante, aplica-se ao elemento corretamente enroscado. Quando a tração é exercida num ângulo em relação ao eixo, a carga admissível é menor, e a carga de trabalho para cada aplicação específica é definida pelo projeto. A carga de rotura de 820 kg indicada na ficha técnica do fabricante não é uma carga de trabalho. Não utilize o elemento para elevar pessoas.

Dimensões segundo a ficha

Material e resistência

Unidade de venda

Seleção e montagem

• ✓Verifique a rosca do parafuso ou varão: deve corresponder à rosca da porca M8.
• ✓Enrosque a porca até a flange ficar totalmente apoiada na superfície.
• ✓Oriente o olhal no plano da direção da carga antes de engatar a corda ou a corrente.
