Manilha reta galvanizada 6 mm – cavilha roscada M6

Manilha reta (alongada) com cavilha roscada para união de cabos, correntes e lingas; aço zincado

Abrir o desenho cotado em tamanho real

Sobre o produto

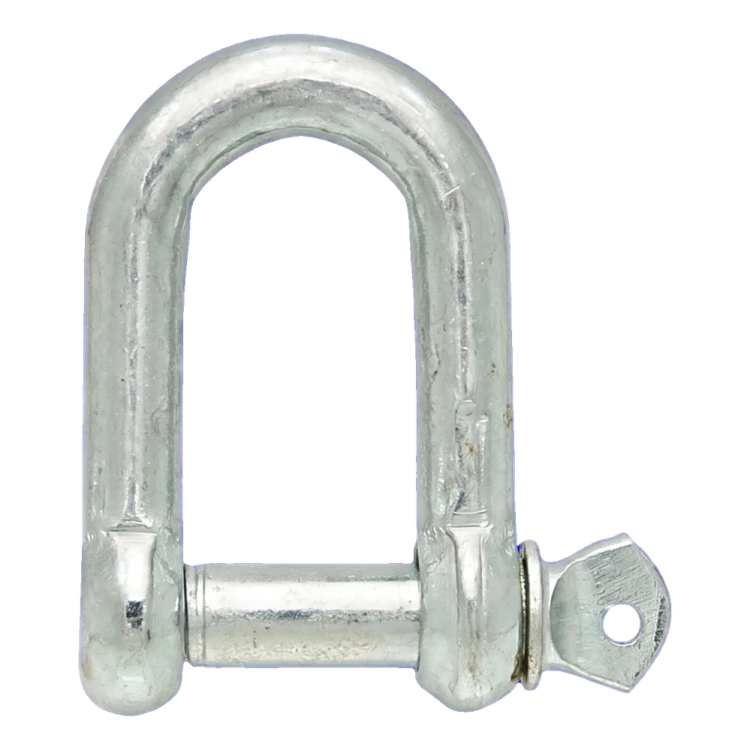

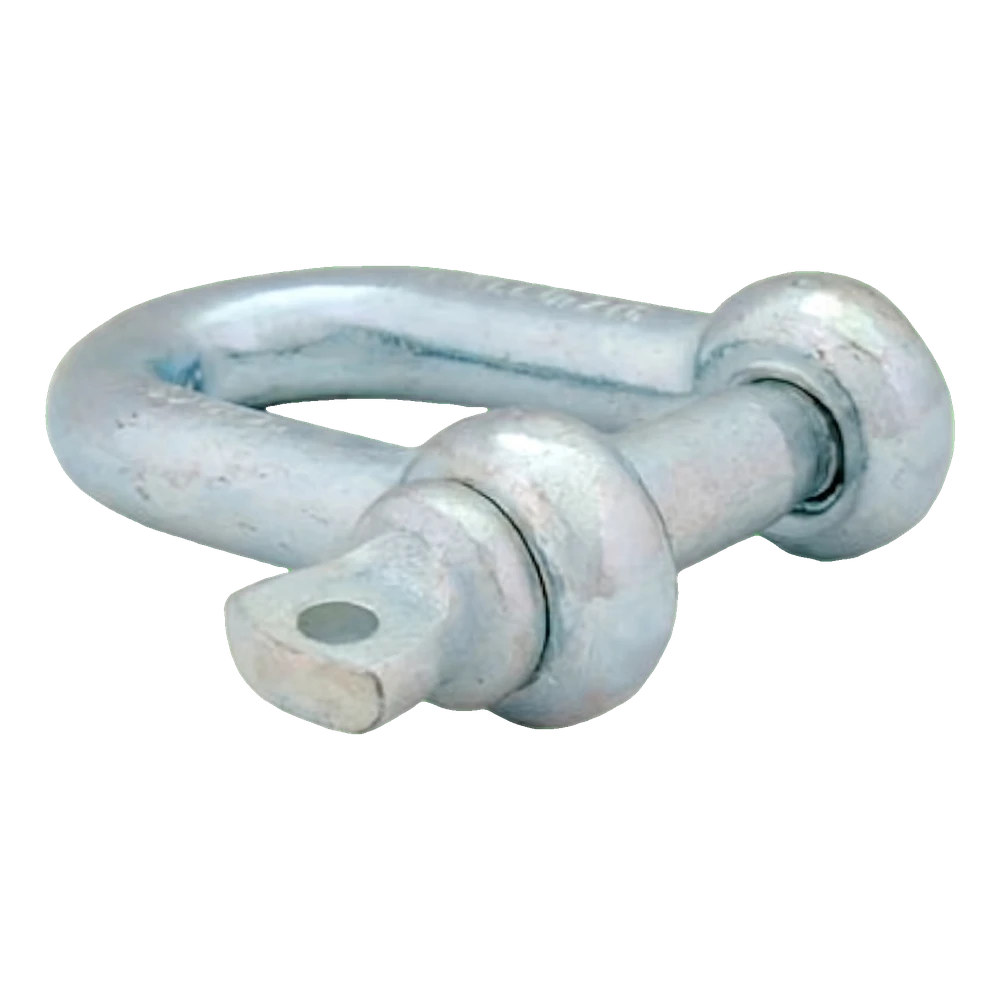

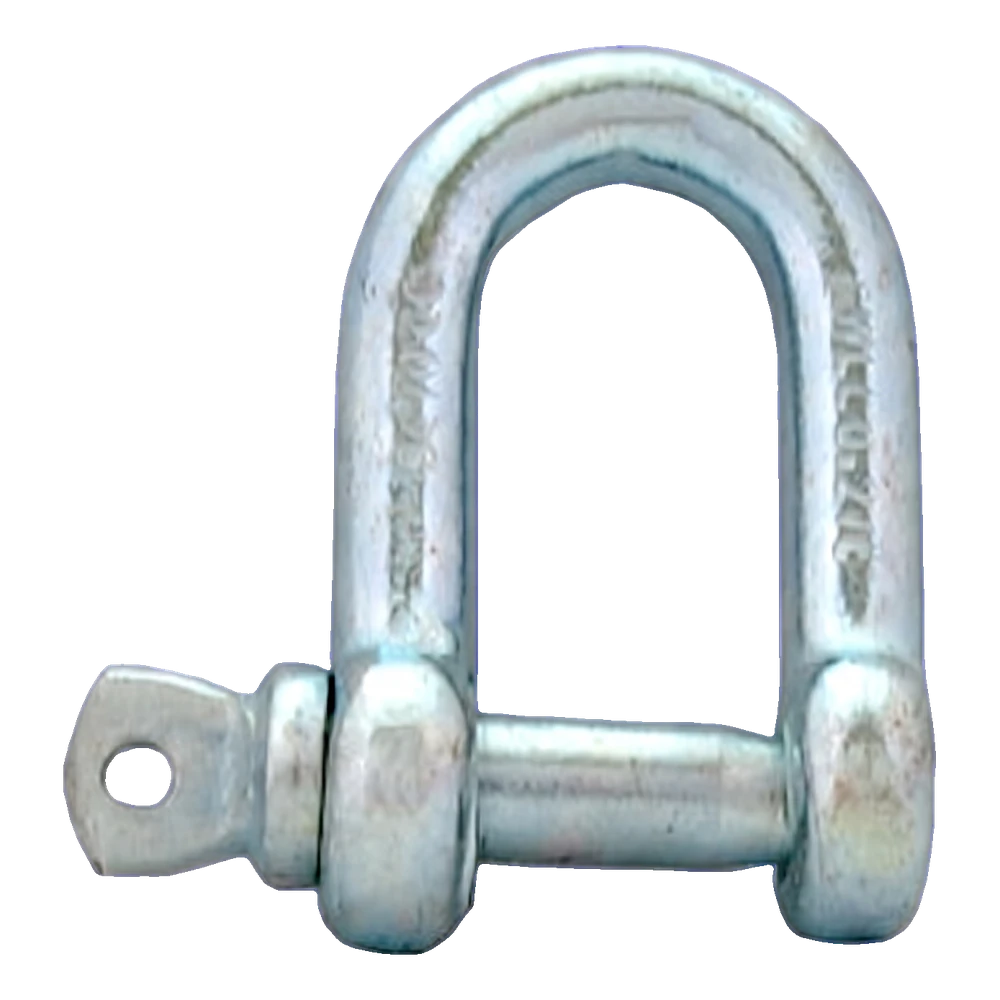

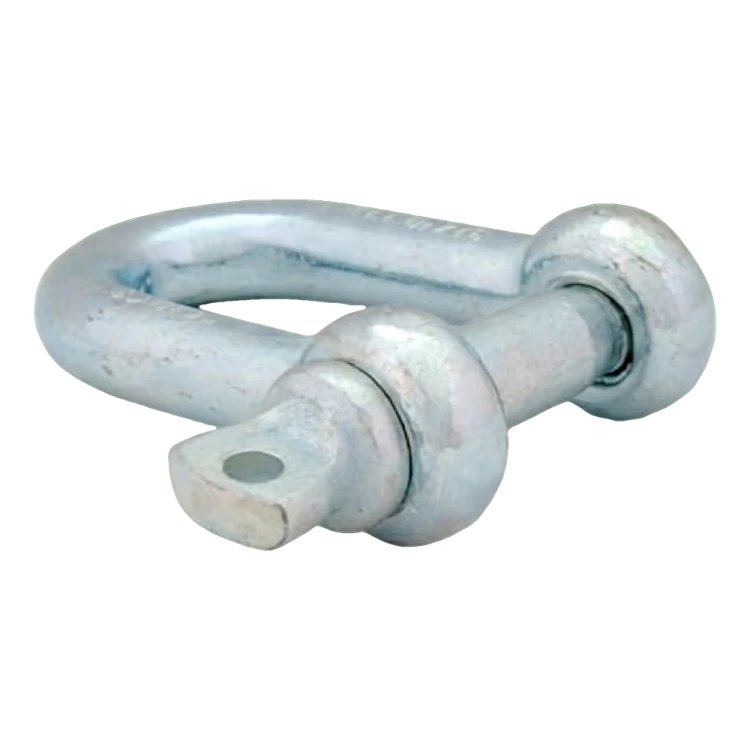

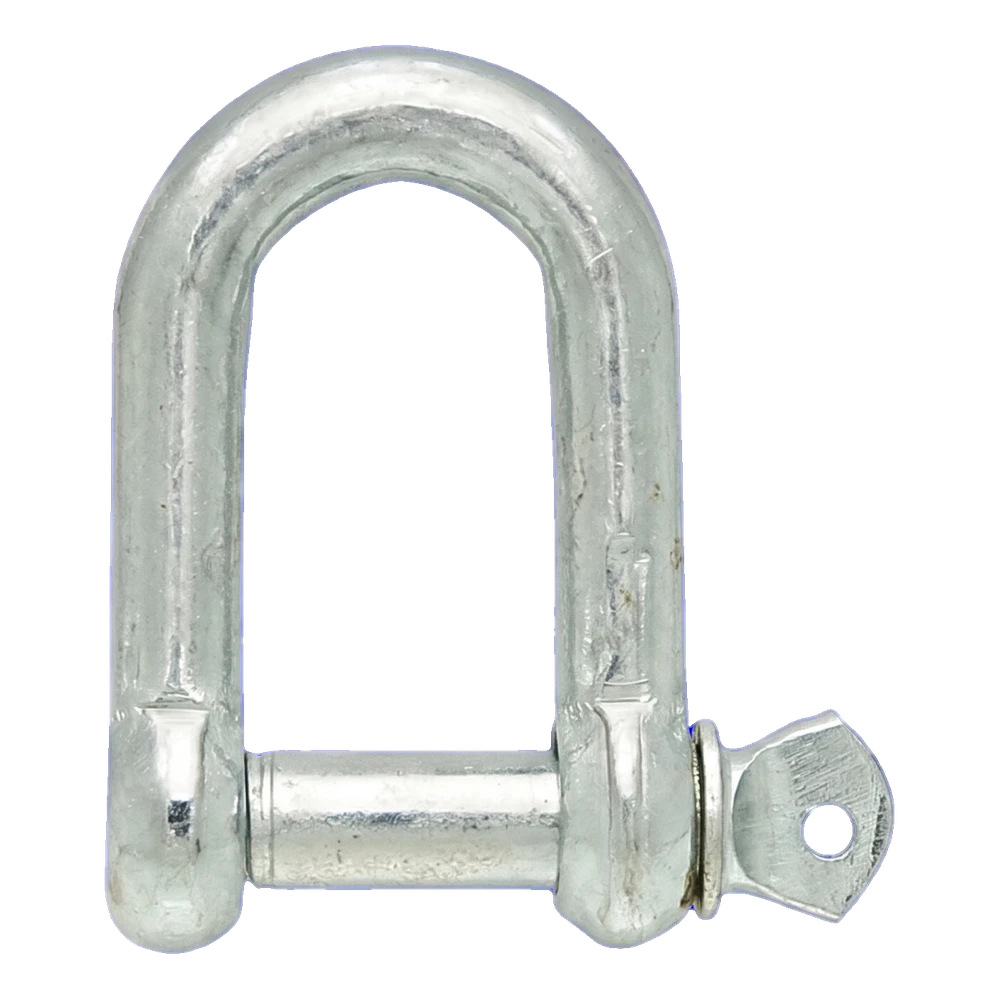

A manilha reta (alongada) com cavilha roscada destina-se à união de cabos, correntes, lingas, cabos com sapatilho e pontos de fixação. Permite uma ligação desmontável.

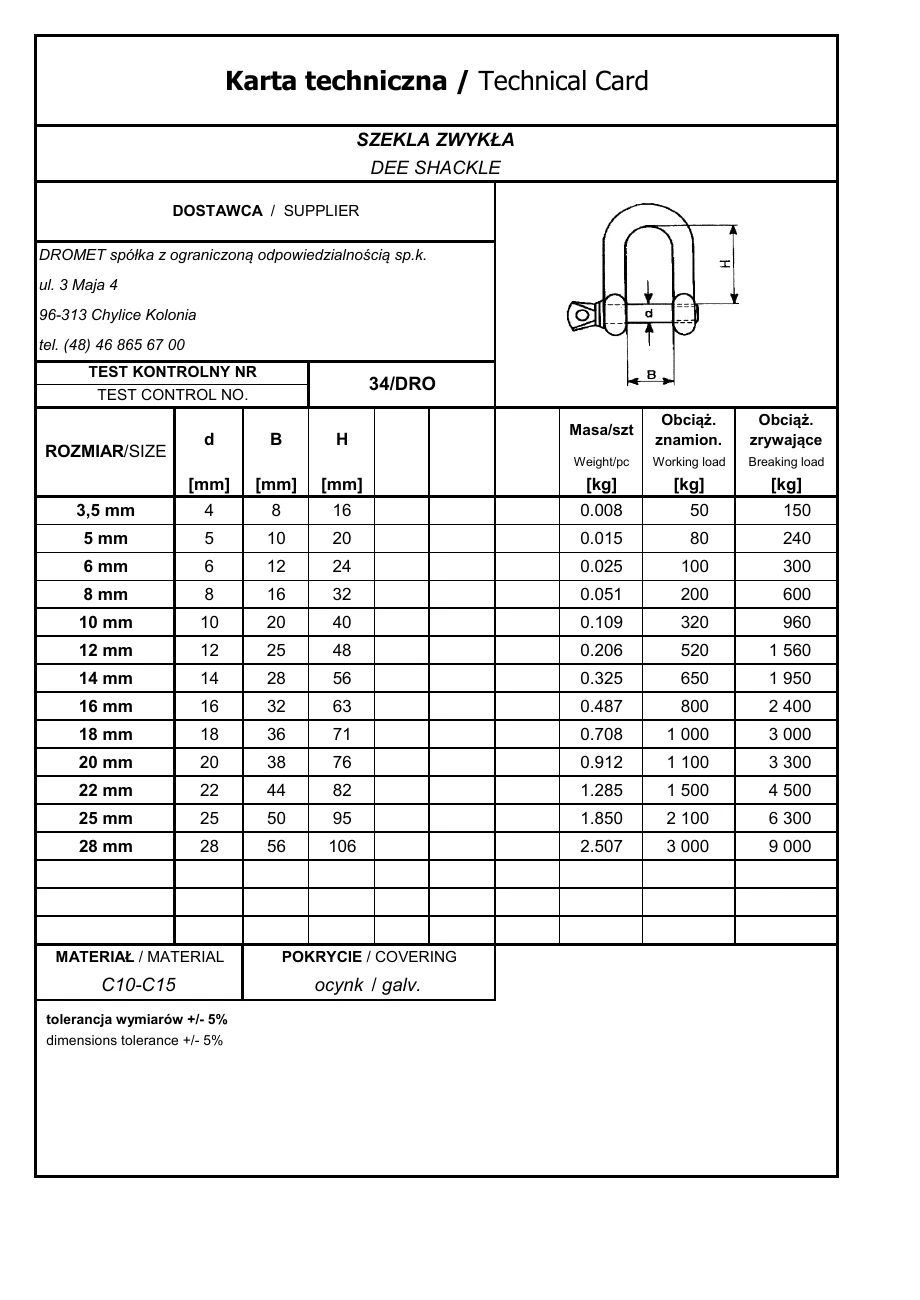

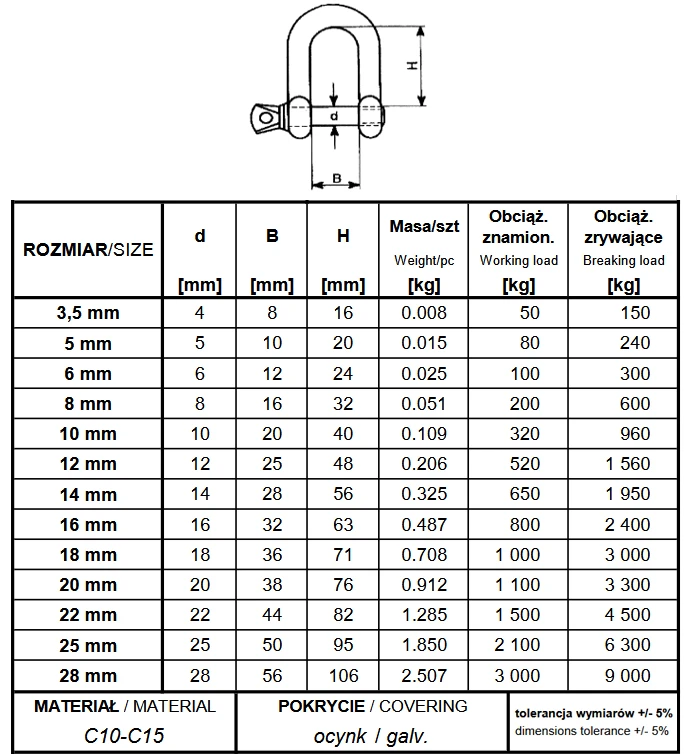

O diâmetro da cavilha d é de 6 mm e a sua rosca é M6. A dimensão B indica a largura interior e H a altura interior da manilha. A abertura interior da manilha mede, portanto, 12 × 24 mm; verifique se os elementos a unir cabem nessa abertura. Estes são valores nominais segundo a ficha técnica do fabricante. Selecione a manilha em função da carga – não exceda a carga de trabalho de 100 kg. Enrosque a cavilha até ao batente e, numa ligação permanente, impeça que se desenrosque, por exemplo, passando um arame pelo orifício da cabeça da cavilha.

Material: aço C10–C15. Revestimento: zincado. O revestimento de zinco protege o aço contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, selecione uma versão adequada às condições de exposição. A carga de trabalho aplica-se à carga ao longo do eixo da manilha; a carga lateral reduz a capacidade de carga. A carga de rutura de 300 kg indicada na ficha técnica do fabricante não é a carga de trabalho. A manilha não se destina à elevação de cargas por cima de pessoas nem à segurança de pessoas.

Dimensões segundo a ficha

Material e resistência

Unidade de venda

Seleção e montagem

• ✓Selecione a manilha em função da carga – não exceda a carga de trabalho de 100 kg.
• ✓Verifique se os elementos a unir cabem na abertura interior da manilha B × H = 12 × 24 mm.
• ✓Enrosque a cavilha até ao batente; numa ligação permanente, impeça que se desenrosque (por exemplo, passando um arame pelo orifício da cabeça da cavilha).
