Manilha de lira galvanizada 12 t – cavilha Ø35 mm, EN 13889

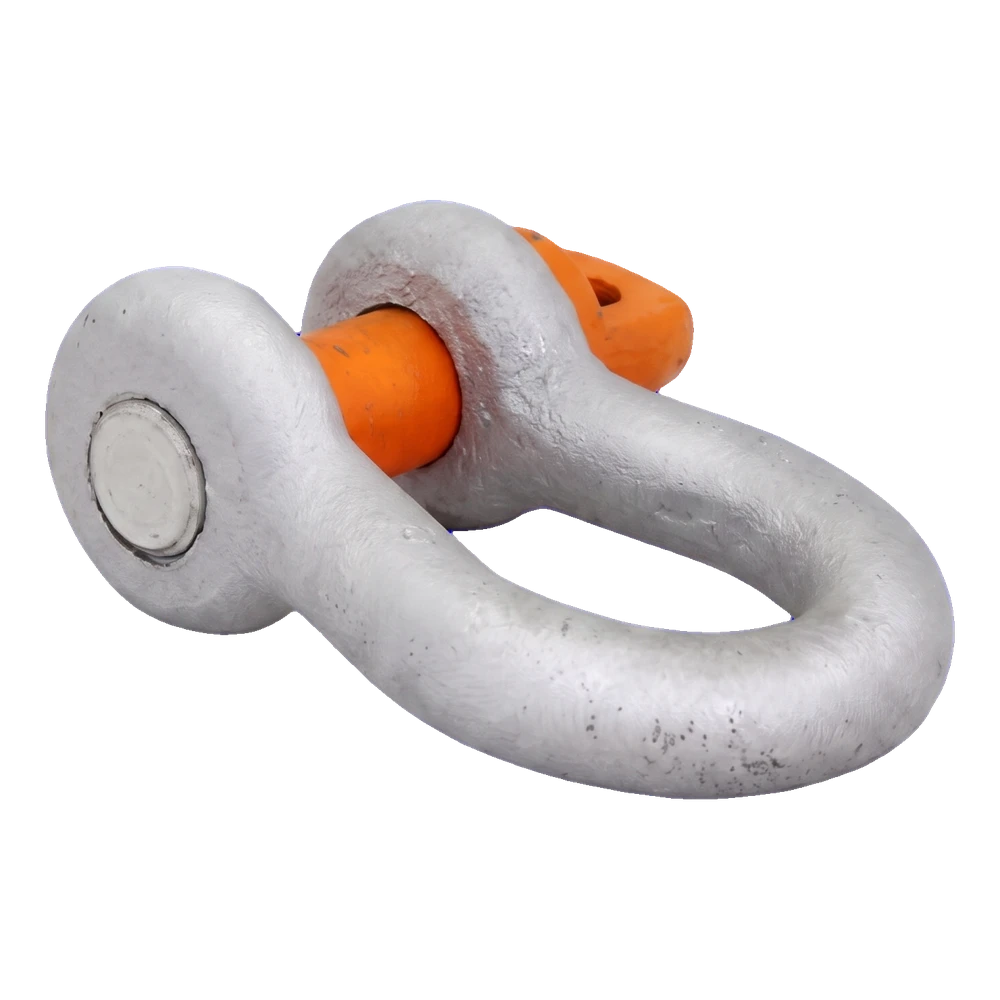

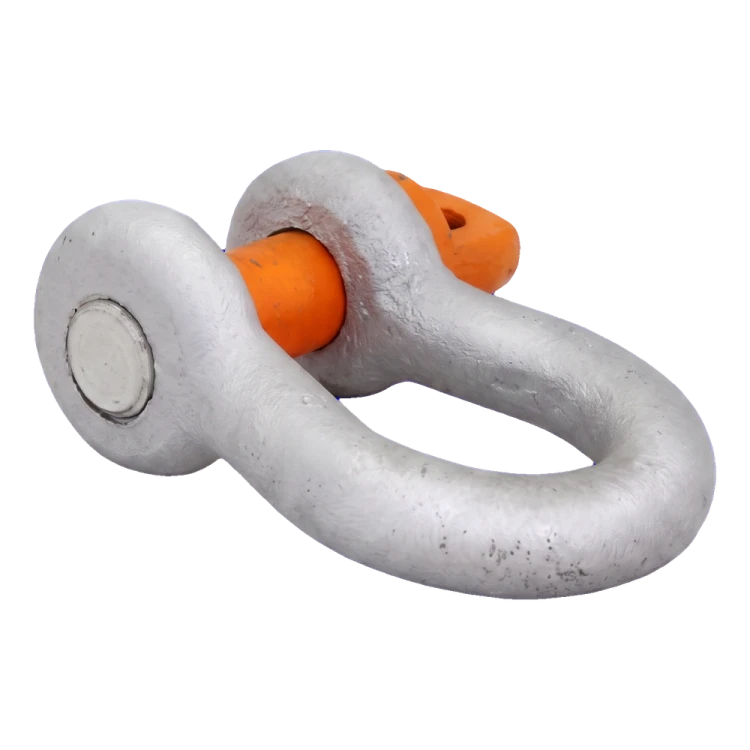

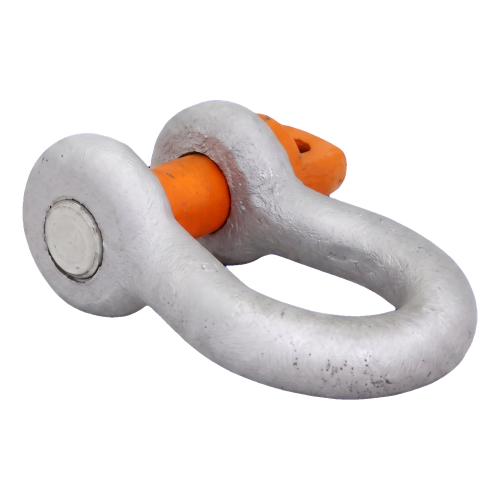

Manilha forjada com arco arredondado (lira) e cavilha roscada – para unir lingas, cabos e correntes; corpo zincado

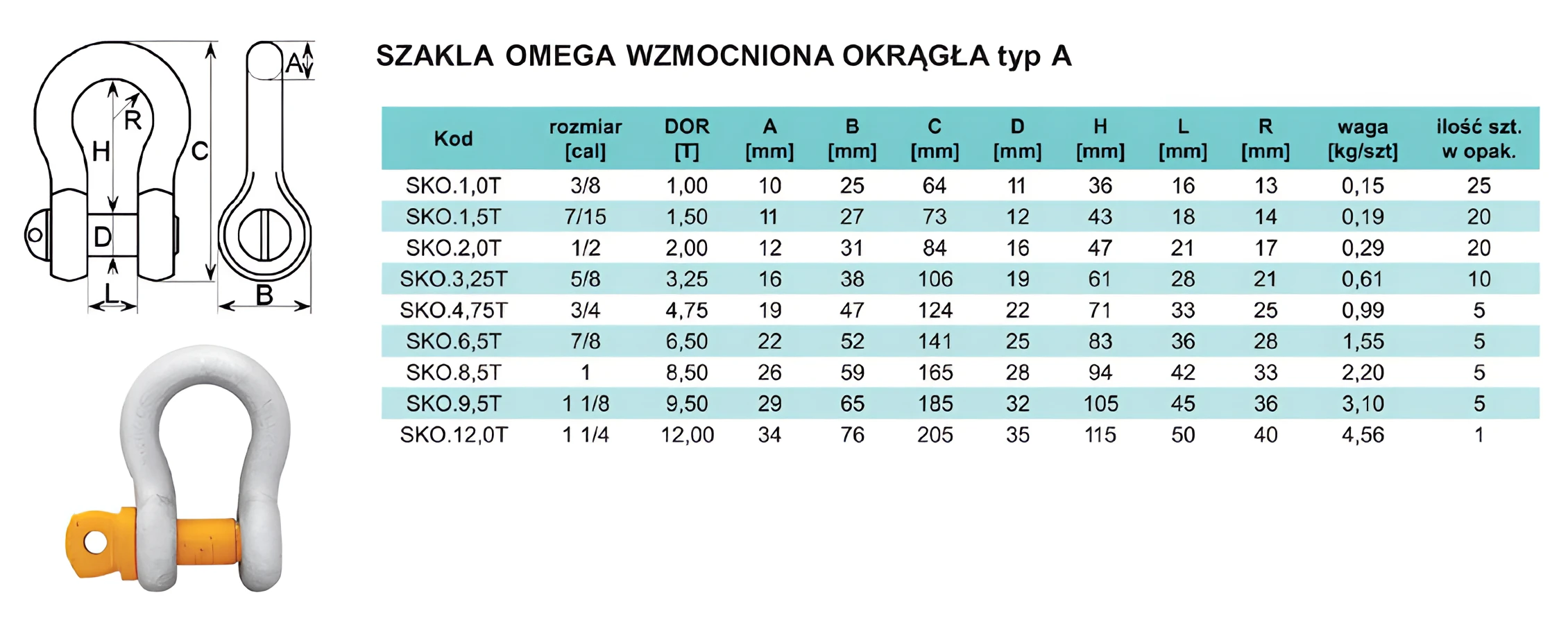

Abrir o desenho cotado em tamanho real

Sobre o produto

A manilha de lira forjada serve para unir lingas, cabos e correntes. Possui um arco arredondado e uma cavilha roscada. O arco aloja vários elementos em simultâneo.

O tamanho em polegadas é 1 1/4". O diâmetro do varão do arco é de 34 mm e o diâmetro da cavilha é de 35 mm. As dimensões interiores são: largura interior de 50 mm, altura interior de 115 mm e raio interior do arco de 40 mm. A altura do olhal é de 76 mm e a altura total é de 205 mm. Estes são valores nominais segundo a tabela de dimensões do fornecedor. Não exceda a carga de trabalho de 12 t — esta aplica-se à carga ao longo do eixo da manilha. Com várias lingas no arco, tenha em conta o ângulo de abertura. Enrosque a cavilha até ao fim e, numa ligação permanente, bloqueie-a contra o desenroscamento, por exemplo, passando um arame pelo furo da cabeça da cavilha.

Material: aço ligado forjado em matriz, temperado e revenido. Acabamento: corpo zincado, cavilha pintada. O revestimento de zinco protege o aço contra a corrosão em condições típicas; em caso de contacto com sal, produtos químicos ou humidade permanente, selecione uma versão adequada às condições de exposição. A carga de rotura de 48 t não é a carga de trabalho; o coeficiente de segurança é 4:1. Norma: EN 13889 (cargas, coeficiente e norma segundo os dados do fornecedor). Antes de cada utilização, verifique a manilha e a cavilha — não utilize elementos deformados, fissurados ou com a rosca danificada. Para a elevação de cargas, utilize de acordo com a regulamentação e a documentação do equipamento.

Dimensões segundo a tabela

Material e resistência

Unidade de venda

Seleção e montagem

• ✓Selecione a manilha em função da carga – não exceda a carga de trabalho de 12 t.
• ✓Com várias lingas no arco, tenha em conta o ângulo de abertura – a carga de trabalho aplica-se à carga ao longo do eixo da manilha.
• ✓Enrosque a cavilha até ao batente; numa ligação permanente, impeça que se desenrosque (por exemplo, passando um arame pelo orifício da cabeça da cavilha).
