Kozza KE 120 – perfil U para balaustradas totalmente envidraçadas 5000 mm, fixação lateral

Go to Product feedback

Perfil U Kozza KE 120 em alumínio EN AW 6063, anodização mate. Dimensões 60x160 mm, comprimento 5000 mm. Para vidro com espessura 12-21,52 mm. Fixação lateral, sistema plano. Peso 28 kg.

Go to full description
with VAT without VAT
Price 493,30 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] balustrady-caloszklane #128

  • Tipo de acessório Perfil em U
  • Material Alumínio

Descrição

Kozza KE 120 – perfil U para balaustradas totalmente envidraçadas 5000 mm, fixação lateral

O perfil de câmara em U para balaustradas totalmente envidraçadas Kozza KE 120 é uma solução profissional para a fixação lateral de painéis de vidro, desenvolvida em colaboração com arquitetos. Graças ao sistema plano com anodização mate, o perfil proporciona um aspeto minimalista e elegante, ideal tanto para espaços residenciais (escadas, mezaninos, terraços) como para edifícios comerciais — hotéis, edifícios de escritórios ou centros comerciais.

O perfil KE 120 com 5000 mm de comprimento suporta uma ampla gama de espessuras de vidro — de 12 mm a 21,52 mm — permitindo utilizar tanto painéis simples temperados como vidro laminado multicamada (VSG/ESG). A altura máxima do painel de vidro é de 120 cm, pelo que o sistema se adequa à maioria das aplicações habituais em balaustradas.

Principais características do perfil

  • Série: KE 120
  • Tipo de perfil: em U com câmara para balaustradas totalmente envidraçadas
  • Fixação: lateral (à parede ou a uma estrutura de suporte)
  • Sistema: plano
  • Acabamento: anodização mate
  • Material: liga de alumínio EN AW 6063
  • Gama de espessuras do vidro: 12–21,52 mm
  • Altura máxima do vidro: 120 cm
  • Comprimento do perfil: 5000 mm
  • Peso: 28 kg

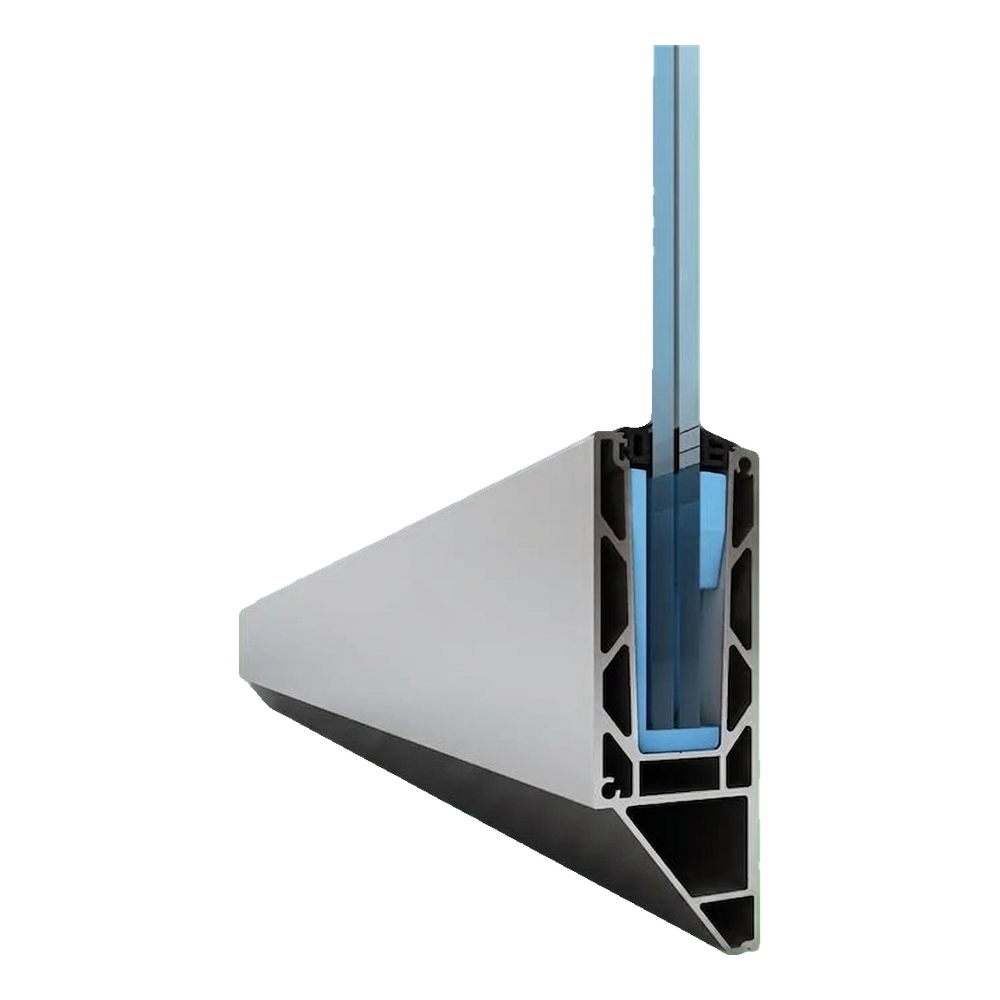

Secção do perfil Kozza KE 120 com a câmara para o vidro e a junta de vedação visíveis
Secção do perfil Kozza KE 120 com a câmara para o vidro e a junta de vedação visíveis

A versatilidade quanto à espessura do vidro é uma das maiores vantagens do perfil KE 120. O sistema suporta três gamas: 12–13,52 mm, 16–17,52 mm e 20–21,52 mm. A adaptação é feita com calços de distanciamento específicos, que centram e estabilizam com precisão o painel de vidro na câmara do perfil. Assim, um único tipo de perfil responde às necessidades de projetos muito diversos — desde balaustradas interiores ligeiras até balaustradas exteriores resistentes com vidro laminado espesso.

Dimensões da secção do perfil

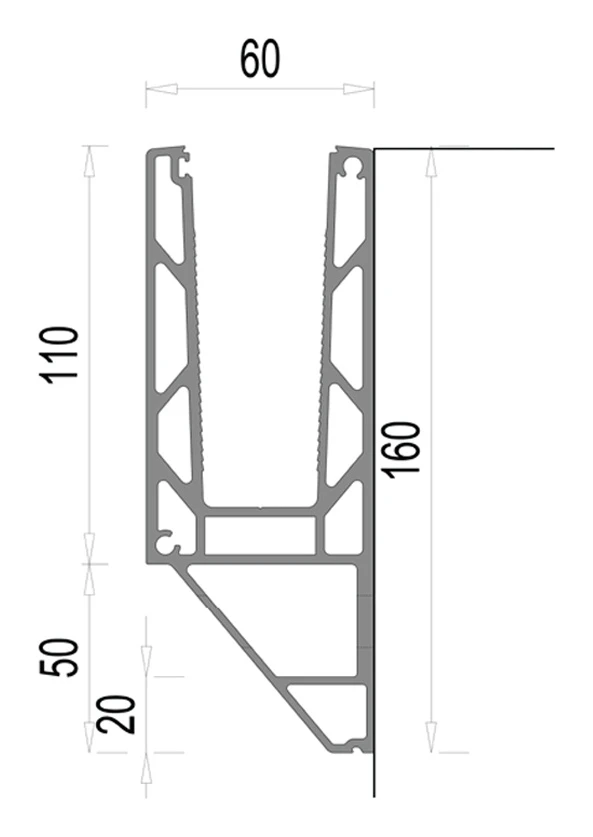

Desenho dimensional da secção do perfil KE 120 – largura 60 mm, altura 160 mm
Desenho dimensional da secção do perfil KE 120 – largura 60 mm, altura 160 mm
  • Altura total do perfil: 160 mm
  • Altura da parede frontal (encaixe para o vidro): 110 mm
  • Altura da parte de apoio inferior: 50 mm
  • Altura da aresta frontal inferior: 20 mm
  • Largura do perfil (parte superior): 60 mm

Esquema dos furos de fixação

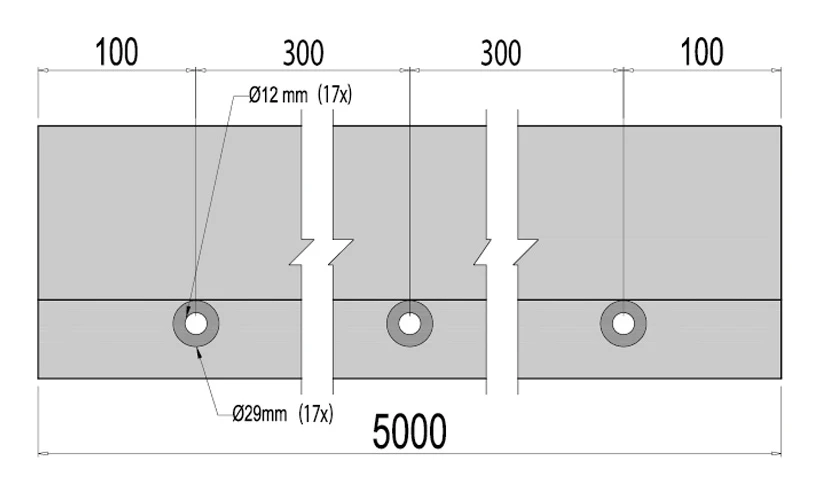

Esquema da disposição dos furos de fixação do perfil KE 120 – 17 furos em 5000 mm de comprimento
Esquema da disposição dos furos de fixação do perfil KE 120 – 17 furos em 5000 mm de comprimento

O perfil possui 17 furos de montagem de fábrica, distribuídos uniformemente ao longo de todo o comprimento de 5000 mm. O espaçamento entre furos é de 300 mm e a distância da extremidade do perfil ao eixo do primeiro e do último furo é de 100 mm. Cada furo tem Ø12 mm de diâmetro com escareado de Ø29 mm, o que permite a montagem com parafusos de cabeça cónica. A disposição precisa dos furos acelera significativamente a instalação — não é necessário furar em obra.

Variantes de espessura do vidro

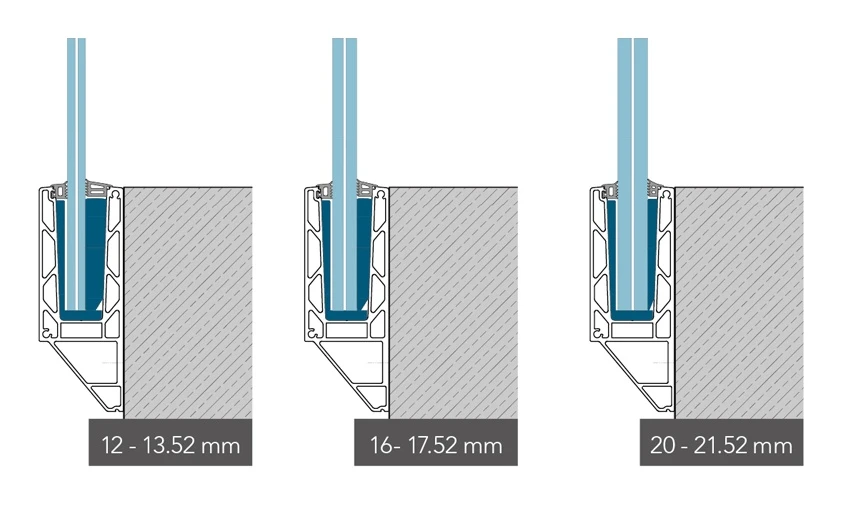

Três variantes de fixação do vidro no perfil KE 120: 12-13.52 mm, 16-17.52 mm, 20-21.52 mm
Três variantes de fixação do vidro no perfil KE 120: 12-13.52 mm, 16-17.52 mm, 20-21.52 mm

O perfil KE 120 é compatível com três gamas de espessura de vidro. A seleção do espaçador adequado permite uma adaptação rápida ao projeto específico — sem necessidade de encomendar outro perfil.

Resistência e capacidade de carga

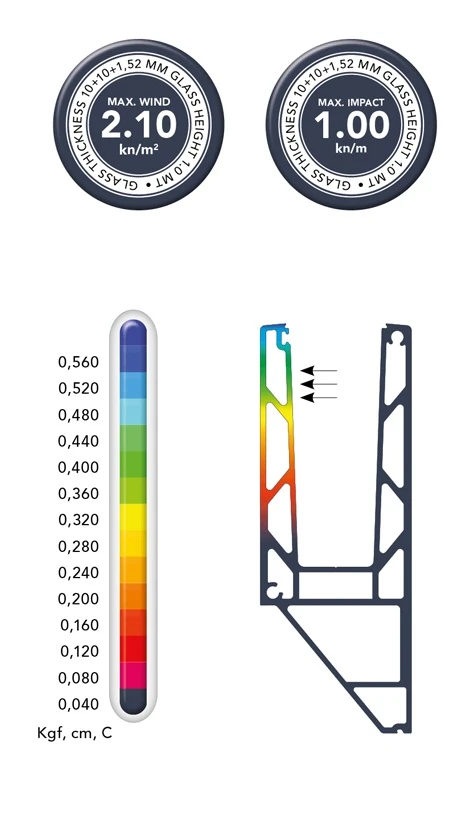

Infografia com os valores de carga do perfil KE – vento máx. 2.10 kN/m², impacto máx. 1.00 kN/m
Infografia com os valores de carga do perfil KE – vento máx. 2.10 kN/m², impacto máx. 1.00 kN/m

O perfil KE 120 foi testado quanto a cargas de vento e de impacto. Para vidro com espessura de 10+10+1,52 mm e altura de 1,0 m, a carga máxima de vento é de 2,10 kN/m² e a força máxima de impacto é de 1,00 kN/m. Os resultados de deslocamento são indicados para um perfil com 1 m de comprimento de base, sob carga horizontal inferior a 500 kg (5000 N), da base ao ponto mais alto do perfil.

Tabela de cargas da série KE

Cargas máximas de vento e de impacto para os perfis da série KE

Série KEVidro 12–13,52 mmVidro 16–17,52 mmVidro 20–21,52 mm
Vidro com altura de 1,0 mVidro com altura de 1,2 mVidro com altura de 1,0 mVidro com altura de 1,2 mVidro com altura de 1,0 mVidro com altura de 1,2 m
Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Opções de fixação lateral

Esquemas das variantes de fixação lateral do perfil KE 120 – em parede de betão ou alvenaria
Esquemas das variantes de fixação lateral do perfil KE 120 – em parede de betão ou alvenaria

O perfil é fixado lateralmente à parede ou à estrutura de suporte com buchas mecânicas ou químicas adequadas. Graças aos furos escareados de fábrica, o perfil assenta de forma plana na base, proporcionando um efeito linear e estético sem elementos de fixação visíveis. A fixação lateral é especialmente indicada em locais onde não é possível a fixação no pavimento — por exemplo, em mezaninos, varandas com pavimento já acabado ou muros de contenção.

Esquema da altura máxima do vidro de 120 cm no perfil KE 120
Esquema da altura máxima do vidro de 120 cm no perfil KE 120

A altura máxima do painel de vidro instalado no perfil é de 120 cm. Este valor permite realizar balaustradas conformes com os requisitos de segurança para edifícios residenciais e de utilização pública, assegurando simultaneamente uma relação ideal entre a altura do vidro e a resistência mecânica do perfil.

Instruções de montagem passo a passo

O sistema Kozza KE 120 foi concebido para uma montagem rápida. Os esquemas abaixo apresentam as várias etapas da instalação — desde a fixação do perfil base à parede, passando pela colocação do vidro, até à montagem das tampas e dos embelezadores.

Etapa 1 – Montagem do perfil base (passos 1–6)

Instruções de montagem do perfil Kozza KE 120 – passos 1 a 6: fixação do perfil, instalação das tampas, colocação do vidro e aperto das cunhas
Instruções de montagem do perfil Kozza KE 120 – passos 1 a 6: fixação do perfil, instalação das tampas, colocação do vidro e aperto das cunhas

Etapa 2 – Complemento das fixações (passos 7–9)

Instruções de montagem do perfil Kozza KE 120 – passos 7 a 9: furação, união dos perfis e nivelamento
Instruções de montagem do perfil Kozza KE 120 – passos 7 a 9: furação, união dos perfis e nivelamento

Etapa 3 – Montagem final e acabamento (passos 10–12)

Instruções de montagem do perfil Kozza KE 120 – passos 10 a 12: aperto final das cunhas, montagem da tampa lateral e resultado final
Instruções de montagem do perfil Kozza KE 120 – passos 10 a 12: aperto final das cunhas, montagem da tampa lateral e resultado final

Aplicações

  • Guardas de escadas e de mezaninos em edifícios residenciais
  • Guardas de varandas e terraços
  • Balaustradas interiores em hotéis, edifícios de escritórios e centros comerciais
  • Vedações de vidro em espaços públicos
  • Envidraçados decorativos e divisórias de vidro

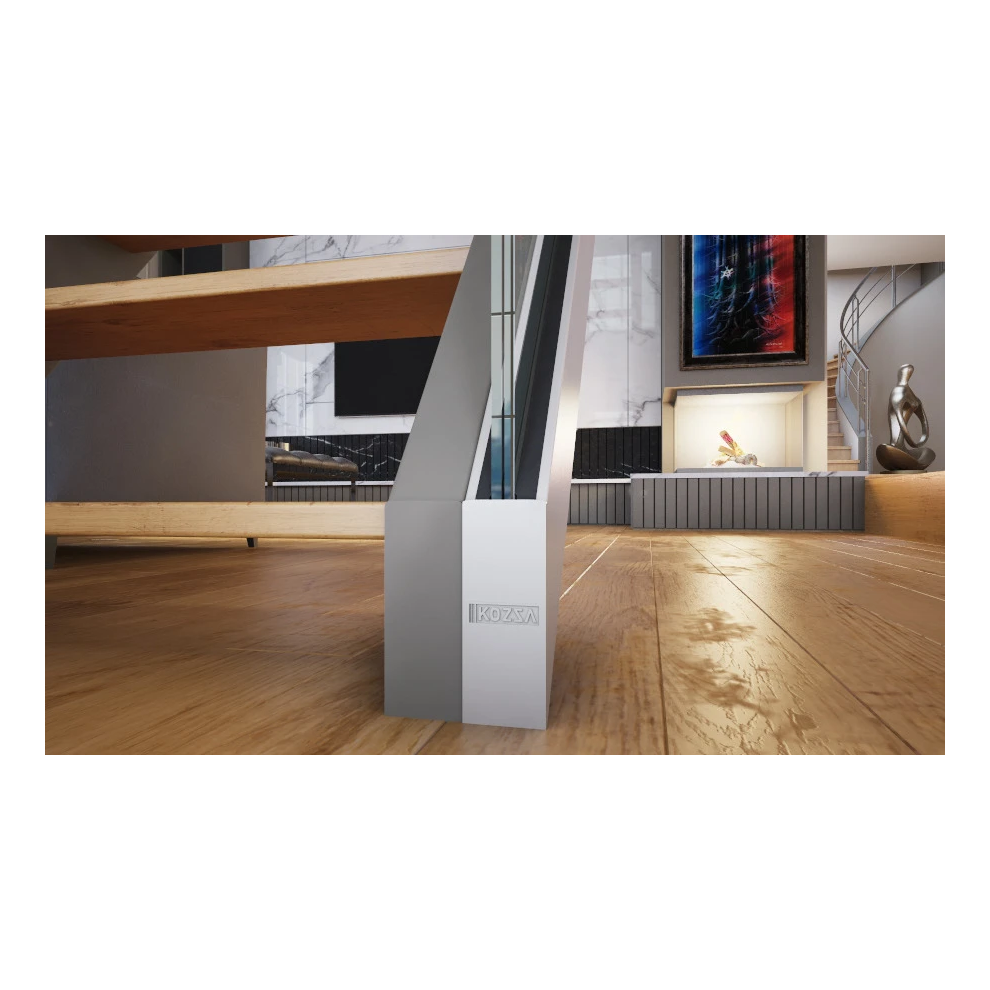

Pormenor de balaustrada de vidro com perfil Kozza KE 120 – plano aproximado do perfil de aço e vidro junto a escadas
Pormenor de balaustrada de vidro com perfil Kozza KE 120 – plano aproximado do perfil de aço e vidro junto a escadas

O perfil Kozza KE 120 é uma solução que combina resistência estrutural com estética de design moderno. O sistema plano com anodização mate proporciona um acabamento subtil e elegante, em linha com as tendências arquitetónicas atuais. Para as empresas de instalação, a simplicidade de montagem é fundamental — furos feitos de fábrica, instruções claras em 12 passos e a versatilidade das gamas de espessura de vidro eliminam a necessidade de ajustes demorados em obra.
