Kozza KE 105 – perfil de alumínio tipo L para guardas de vidro 5000 mm

Go to Product feedback

Perfil de alumínio Kozza KE 105 tipo L para guardas de vidro. Comprimento 5000 mm, largura 120 mm, altura 110 mm. Alumínio EN AW 6063, anodização mate. Vidro 12-21,52 mm, fixação longitudinal por cima. Peso 30 kg. Sistema plano com câmaras.

Go to full description
with VAT without VAT
Price 501,54 €
incl. 23% VAT

Shipping costs are not included in the price.

Availability:
Temporariamente indisponível
Unavailable

Características do produto

[PIM] balustrady-caloszklane #128

  • Tipo de acessório Perfil em U
  • Material Alumínio

Descrição

Kozza KE 105 – perfil de alumínio tipo L para guardas de vidro 5000 mm, fixação longitudinal por cima

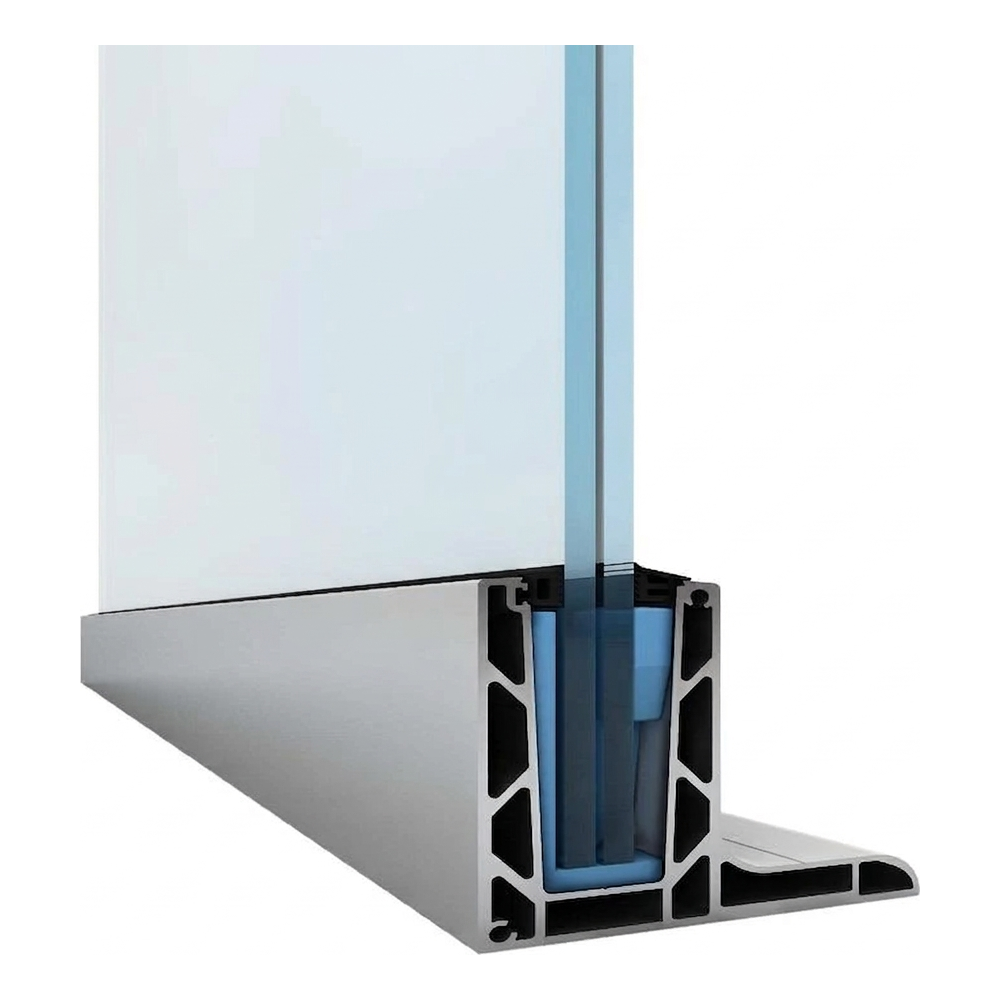

Secção transversal do perfil Kozza KE 105 com o vidro colocado no canal de montagem
Secção transversal do perfil Kozza KE 105 com o vidro colocado no canal de montagem

O Kozza KE 105 é um perfil de alumínio tipo L de câmaras, concebido para a construção de guardas de vidro. Foi desenvolvido de acordo com os requisitos dos arquitetos e é adequado tanto para espaços residenciais como para grandes edifícios comerciais — hotéis, centros comerciais ou edifícios de escritórios. Graças à fixação longitudinal por cima, o perfil é montado diretamente na extremidade da laje ou do acrotério, criando uma linha de fixação do vidro minimalista e quase invisível.

O sistema plano, combinado com a anodização mate, garante uma estética moderna e discreta — o perfil não domina visualmente e o painel de vidro torna-se o elemento principal da guarda. A gama universal de espessuras de vidro de 12 a 21,52 mm permite selecionar com flexibilidade os painéis de vidro de acordo com os requisitos estáticos e de projeto de cada obra.

Parâmetros técnicos do perfil

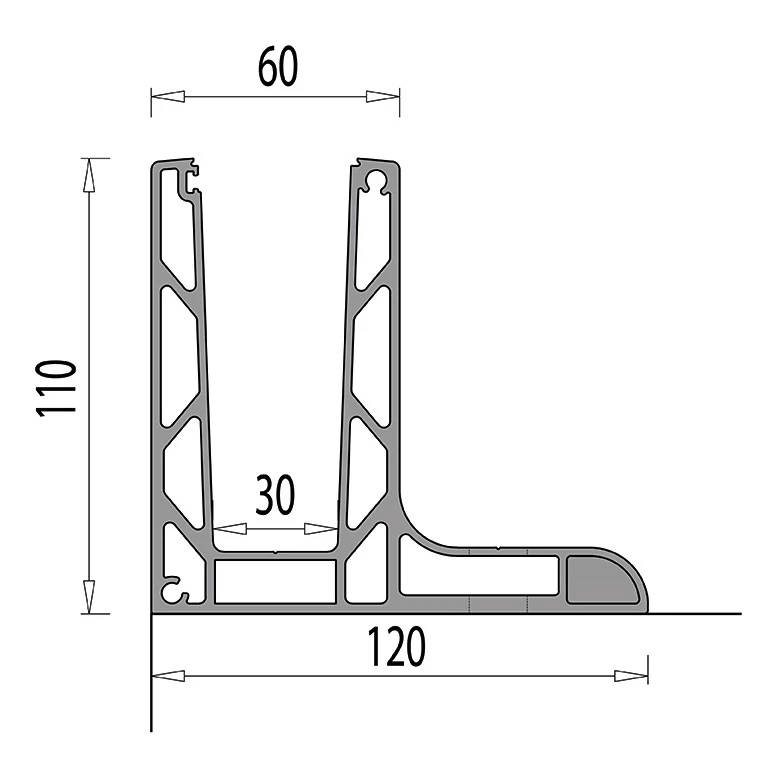

Desenho técnico da secção transversal do perfil KE 105 com dimensões de 110×120 mm
Desenho técnico da secção transversal do perfil KE 105 com dimensões de 110×120 mm
  • Comprimento do perfil: 5000 mm
  • Altura do perfil: 110 mm
  • Largura da base: 120 mm
  • Largura da parte superior do canal para vidro: 60 mm
  • Largura interior do canal: 30 mm
  • Gama de espessuras de vidro: 12–21,52 mm
  • Fixação: longitudinal por cima
  • Sistema: plano
  • Material: liga de alumínio EN AW 6063
  • Acabamento: anodização mate
  • Peso: 30 kg
  • EAN: 5903313202466

Furos de montagem

Desenho técnico da disposição dos furos de montagem do perfil KE 105 em 5000 mm de comprimento
Desenho técnico da disposição dos furos de montagem do perfil KE 105 em 5000 mm de comprimento

O perfil possui 17 furos de montagem distribuídos ao longo de todo o comprimento. Os furos passantes têm um diâmetro de Ø 12 mm e os escareados de Ø 29 mm. A distância entre eixos dos furos é de 300 mm, com uma distância de 100 mm à extremidade em cada topo do perfil. Esta disposição assegura uma distribuição uniforme das cargas e uma montagem rápida com buchas mecânicas ou químicas.

Compatibilidade com vidro

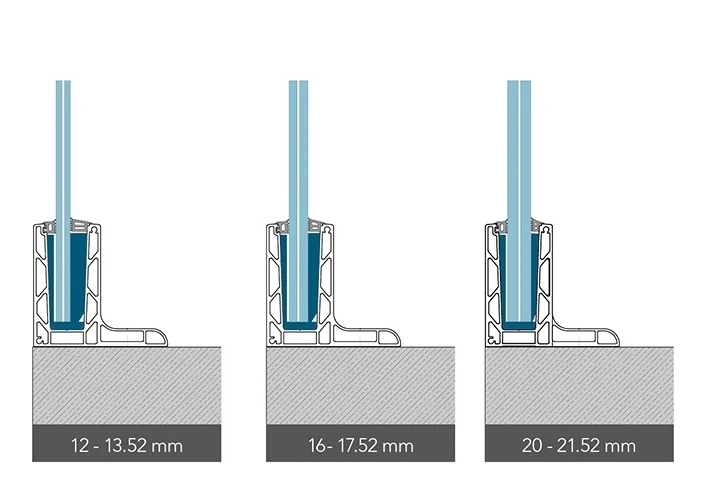

Variantes de espessura de vidro compatíveis com o perfil KE 105: 12–13.52 mm, 16–17.52 mm, 20–21.52 mm
Variantes de espessura de vidro compatíveis com o perfil KE 105: 12–13.52 mm, 16–17.52 mm, 20–21.52 mm

O perfil KE 105 é compatível com três gamas de espessura de vidro, o que permite a adaptação a diferentes requisitos estáticos e de projeto:

  • Vidro de 12–13,52 mm — painéis temperados e laminados standard
  • Vidro 16–17,52 mm — vidro de segurança laminado (p. ex. 2×8 mm + película PVB)
  • Vidro 20–21,52 mm — painéis laminados espessos para aplicações com requisitos de resistência mais elevados (p. ex. 2×10 mm + película PVB)

Métodos de ancoragem

Três variantes de ancoragem do perfil KE 105 ao suporte com diferentes tipos de buchas
Três variantes de ancoragem do perfil KE 105 ao suporte com diferentes tipos de buchas

O sistema Kozza KE 105 oferece flexibilidade na escolha do método de ancoragem. Consoante o suporte e os requisitos estruturais, o perfil pode ser fixado com diferentes tipos de buchas — mecânicas ou químicas. A ilustração apresenta três variantes de fixação do perfil em betão, permitindo ao instalador escolher a solução ideal para cada tipo de estrutura.

Resistência às cargas — resultados dos testes

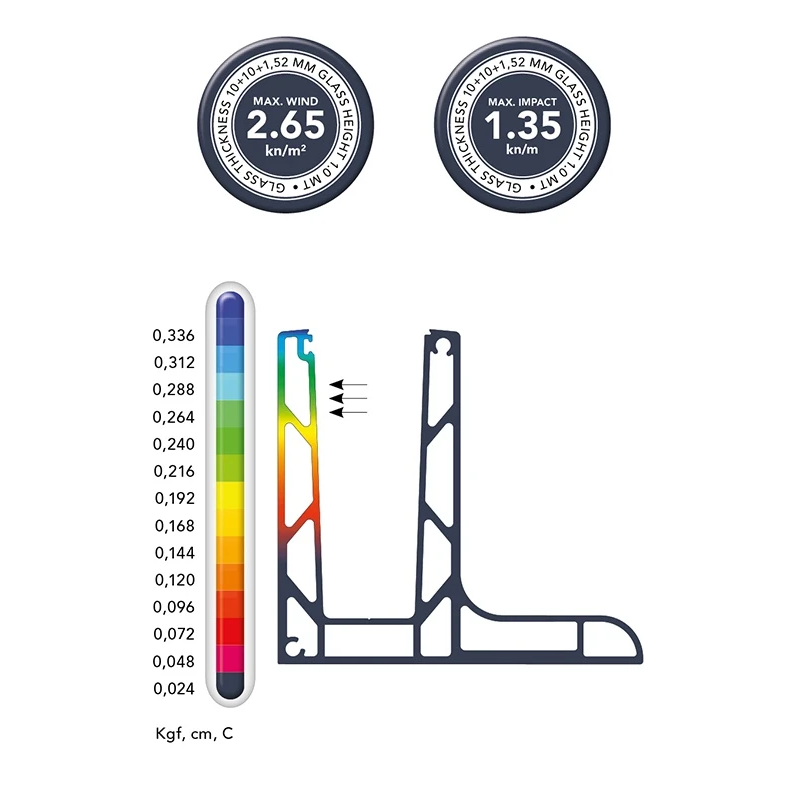

Infografia com os resultados de carga do perfil KE 105 — vento máx. 2.65 kN/m², impacto máx. 1.35 kN/m, análise de deslocamentos
Infografia com os resultados de carga do perfil KE 105 — vento máx. 2.65 kN/m², impacto máx. 1.35 kN/m, análise de deslocamentos

O perfil KE 105 com vidro laminado 10+10+1,52 mm e altura de 1,0 m atinge uma carga máxima de vento de 2,65 kN/m² e uma resistência máxima ao impacto de 1,35 kN/m. A análise numérica (MEF) confirma valores mínimos de deslocamento mesmo com cargas horizontais extremas inferiores a 500 kg (5000 N) por metro de comprimento da base do perfil.

Cargas máximas da série KE em função da espessura e da altura do vidro

Cargas máximas de vento e de impacto para a série KE

Série KEVidro 12-13.52 mmVidro 16-17.52 mmVidro 20-21.52 mm
Vidro com altura de 1.0 mVidro com altura de 1.2 mVidro com altura de 1.0 mVidro com altura de 1.2 mVidro com altura de 1.0 mVidro com altura de 1.2 m
Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Aplicações e projetos realizados

O perfil Kozza KE 105 é ideal para a instalação de guardas de vidro em varandas, terraços, escadas e platibandas. O sistema GLASSMOVE assegura uma fixação estética e segura das placas de vidro, criando o efeito de guarda «invisível», hoje uma das soluções mais procuradas na arquitetura residencial e comercial.

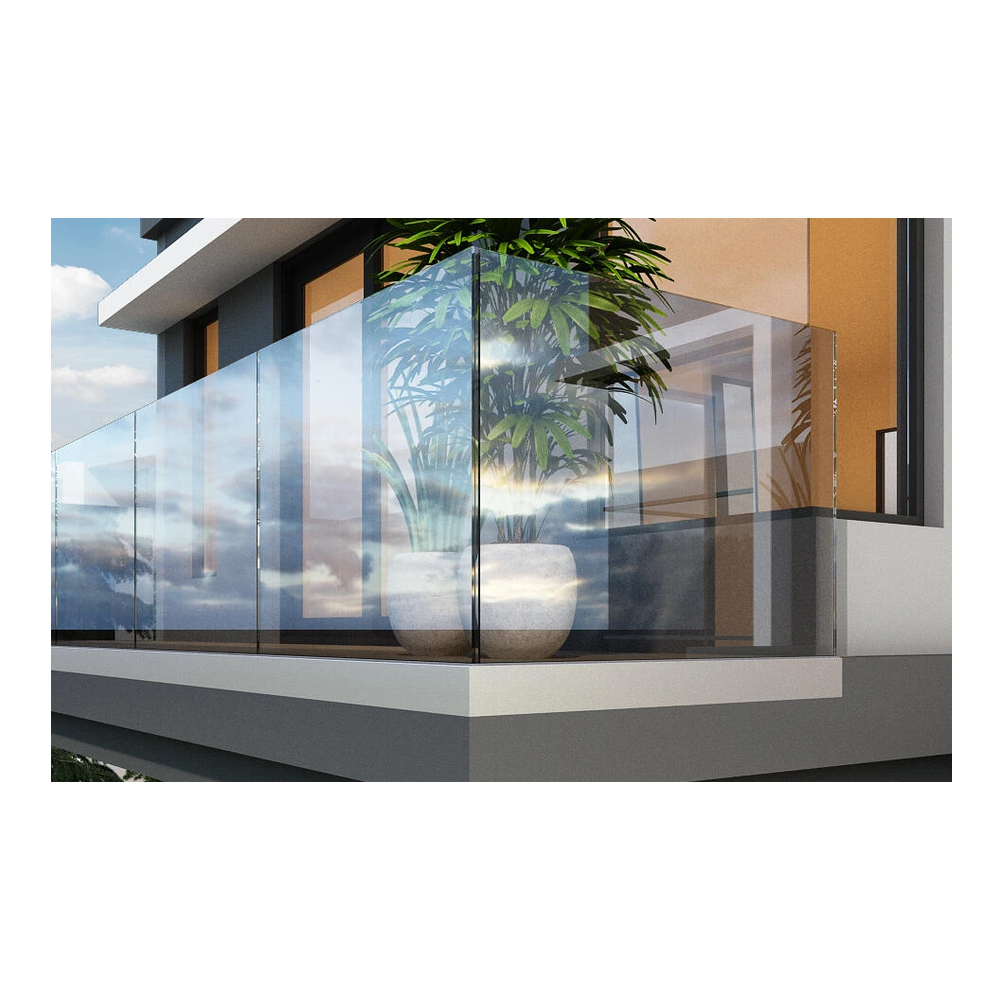

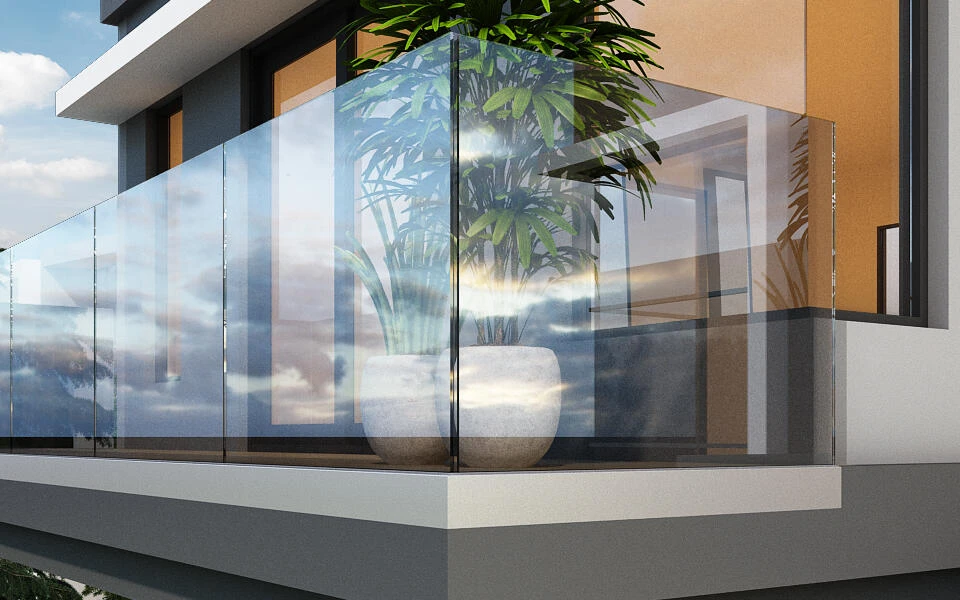

Guarda totalmente em vidro na varanda de um edifício moderno — projeto realizado com o perfil Kozza KE
Guarda totalmente em vidro na varanda de um edifício moderno — projeto realizado com o perfil Kozza KE

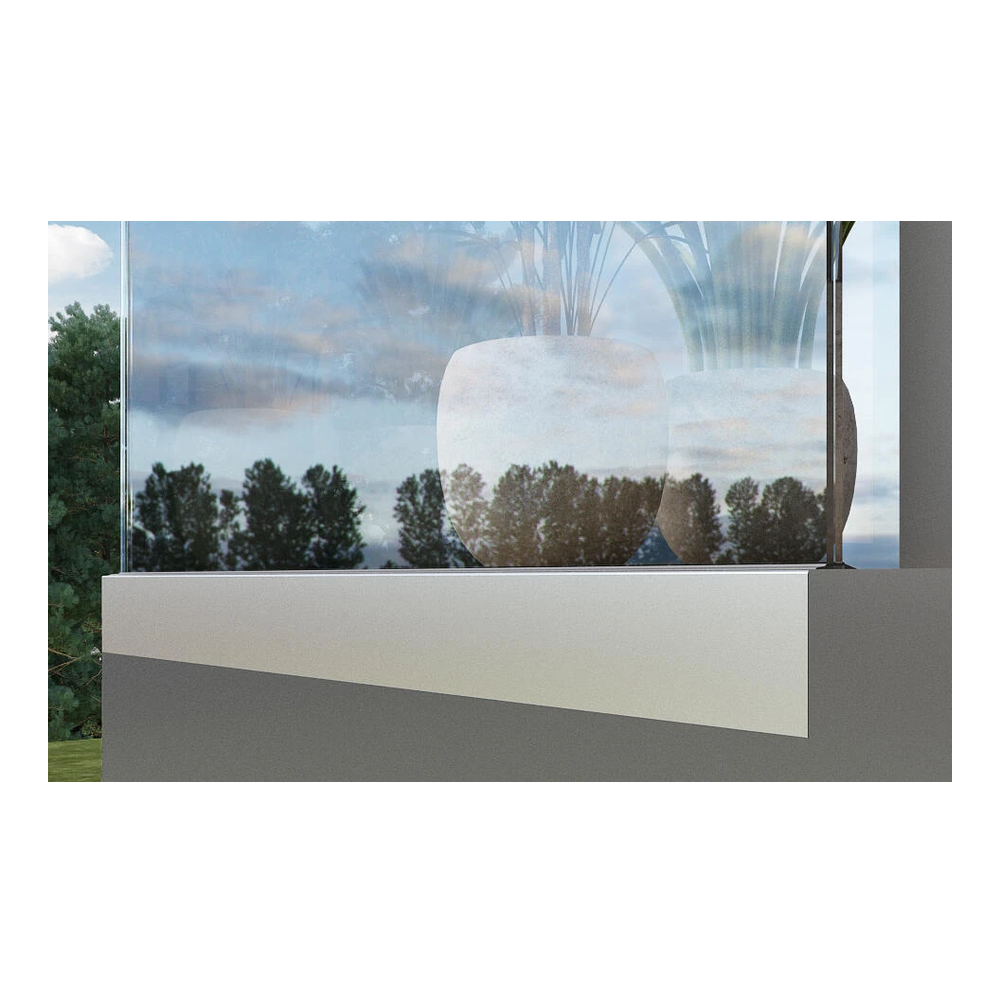

Pormenor do perfil de alumínio instalado sob uma guarda de vidro de varanda com cobertura
Pormenor do perfil de alumínio instalado sob uma guarda de vidro de varanda com cobertura

Montagem passo a passo

O processo de instalação do perfil KE 105 compreende três etapas. Na etapa 1, prepara-se a base, furam-se os orifícios de fixação e ancora-se o perfil de base, colocando-se de seguida as vedações. Na etapa 2, monta-se o vidro no canal do perfil e fixa-se com calços de espaçamento. Na etapa 3, apertam-se os parafusos de pressão e coloca-se a cobertura (tampa de acabamento), obtendo-se uma guarda pronta e esteticamente apelativa. Toda a montagem dispensa soldadura ou equipamento especializado — bastam ferramentas de instalação standard.

Instruções de montagem do perfil Kozza KE 105 — 12 passos em três etapas
Instruções de montagem do perfil Kozza KE 105 — 12 passos em três etapas
