Kozza KE 105 – perfil de alumínio em L para balaustradas de vidro integral 5000 mm preto

Go to Product feedback

Perfil de alumínio em L Kozza KE 105 para balaustradas de vidro integral, preto. Comprimento 5000 mm, largura 120 mm, altura 110 mm. Alumínio EN AW 6063, construção oca. Gama de espessura do vidro 12-21,52 mm. Sistema de fixação longitudinal superior com regulação GlassMove.

Go to full description
with VAT without VAT
Price 557,27 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] balustrady-caloszklane #128

  • Tipo de acessório Perfil em U
  • Material Alumínio

Descrição

Kozza KE 105 – perfil de alumínio em L para balaustradas de vidro integral 5000 mm preto

Perfil celular tipo L da série Kozza KE 105 é uma solução profissional para a montagem de balaustradas de vidro integral, concebida para fixação longitudinal pela parte superior. Graças ao sistema plano, o perfil integra-se na perfeição na arquitetura moderna — adequa-se tanto a edifícios residenciais como a espaços comerciais: hotéis, centros comerciais ou edifícios de escritórios.

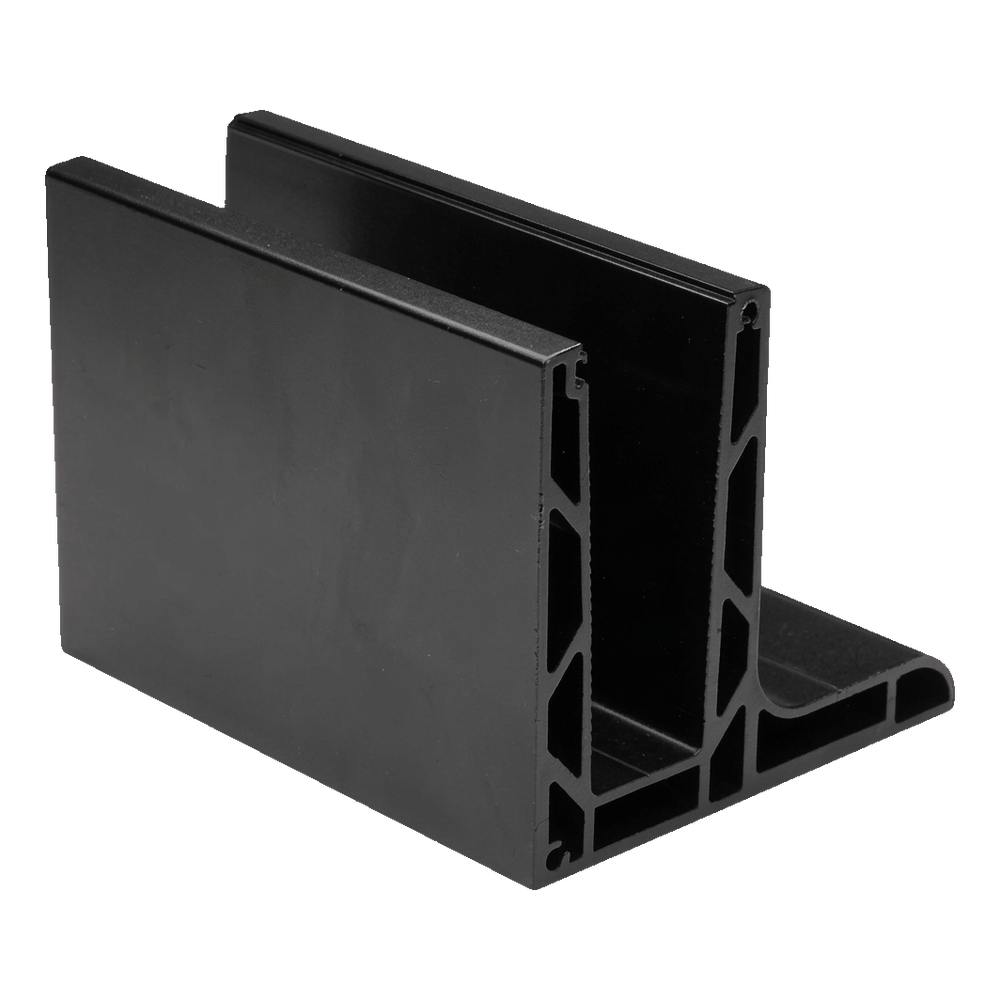

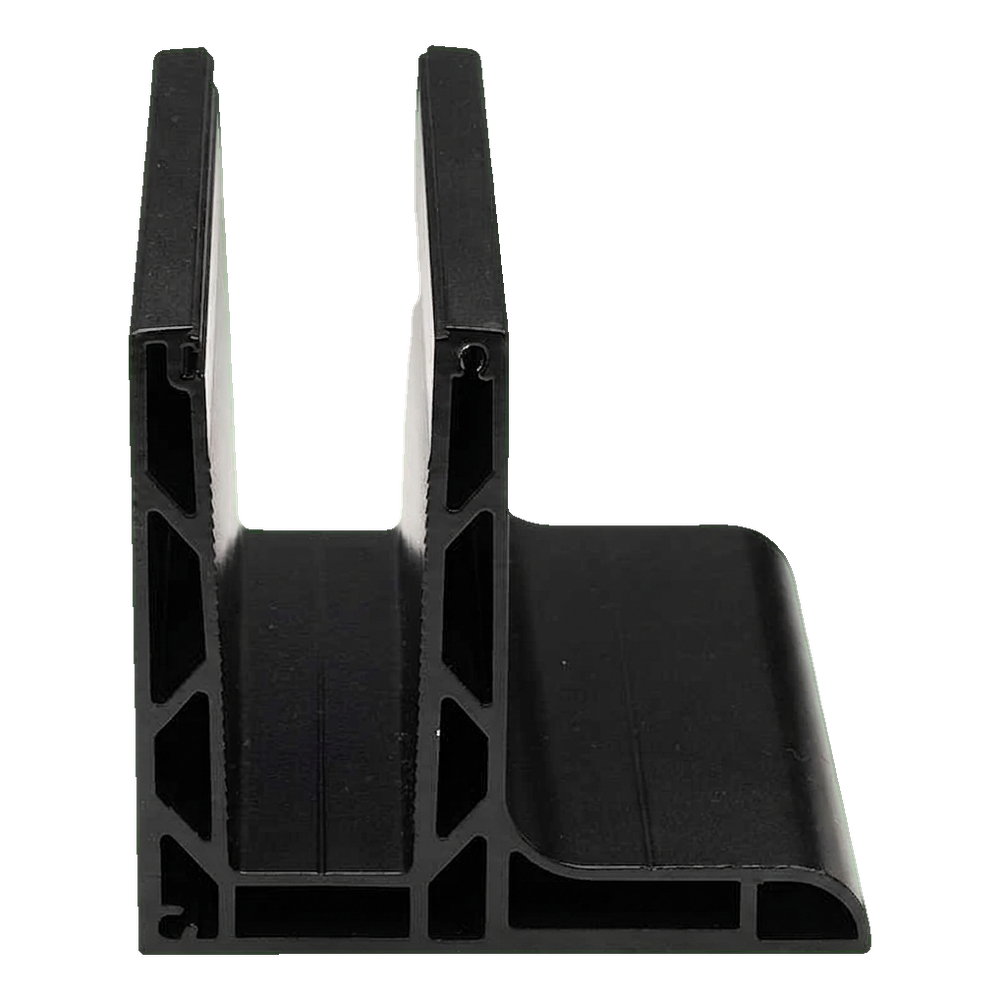

Perfil de alumínio em L Kozza KE 105 preto – vista frontal
Perfil de alumínio em L Kozza KE 105 preto – vista frontal

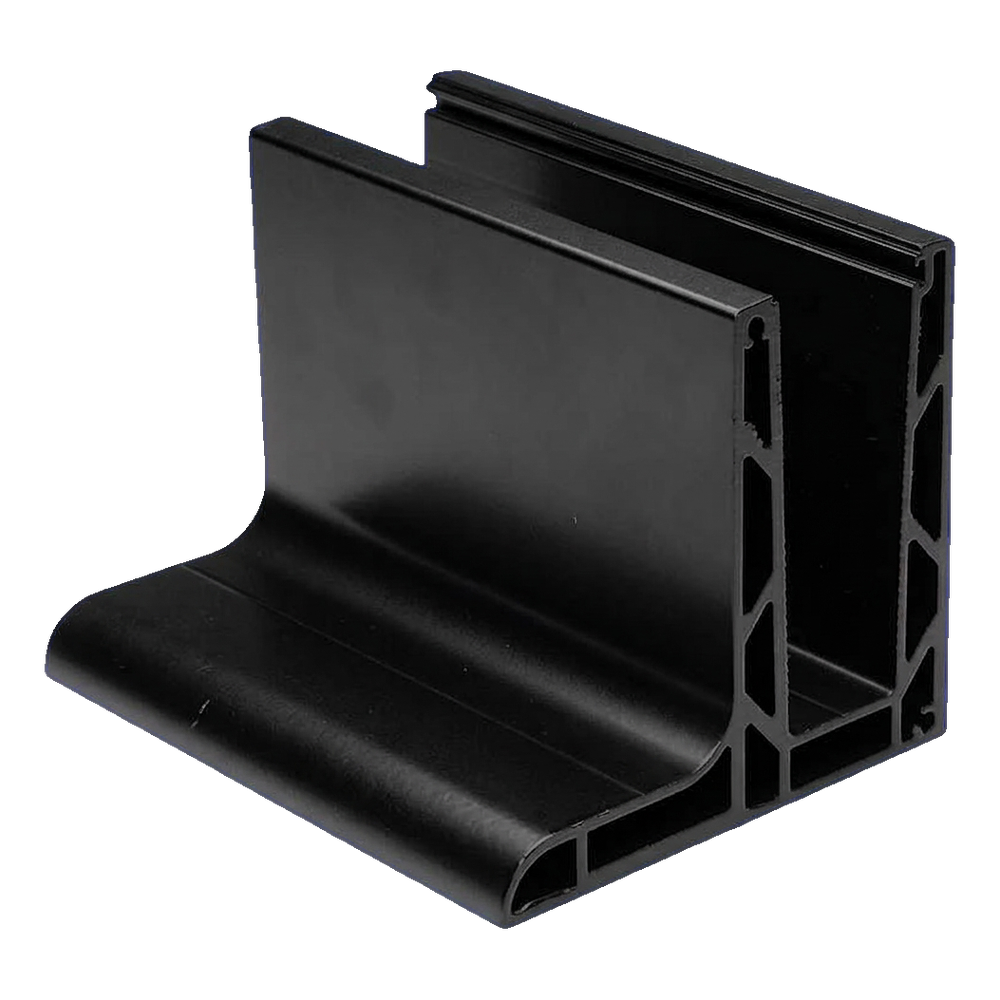

Perfil de alumínio em L Kozza KE 105 preto – vista traseira
Perfil de alumínio em L Kozza KE 105 preto – vista traseira
Perfil de alumínio em L Kozza KE 105 preto – vista superior da cavidade para vidro
Perfil de alumínio em L Kozza KE 105 preto – vista superior da cavidade para vidro

Principais vantagens para o instalador

  • Gama universal de espessuras de vidro — o perfil aceita painéis com espessura de 12 a 21,52 mm, o que elimina a necessidade de armazenar diferentes variantes de perfil
  • Fixação longitudinal pela parte superior — montagem rápida e prática, ideal para pavimentos acabados e lajes já concluídas
  • Sistema plano — aspeto minimalista sem elementos salientes, em conformidade com as tendências arquitetónicas atuais
  • Furos de montagem já executados — 17 furos espaçados de 300 mm, com escareado, permitem a ancoragem imediata sem furação adicional
  • Cor preta — acabamento anodizado elegante, que combina com caixilhos escuros e interiores modernos

Dimensões e parâmetros do perfil

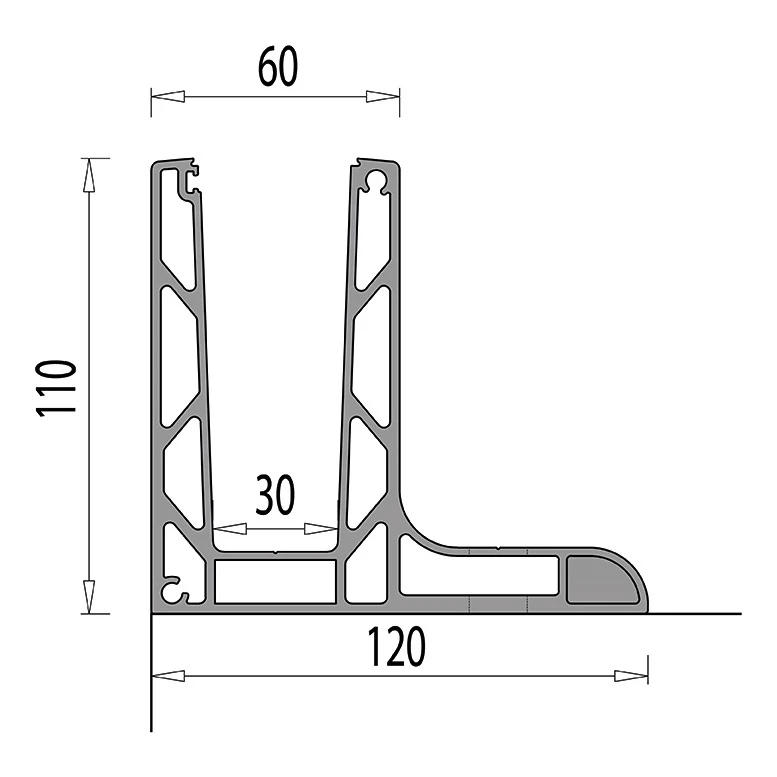

Secção transversal do perfil KE 105 com dimensões de 110×120 mm
Secção transversal do perfil KE 105 com dimensões de 110×120 mm
  • Comprimento do perfil: 5000 mm
  • Altura (H): 110 mm
  • Largura da base (W): 120 mm
  • Largura da parte superior – cavidade para vidro: 60 mm
  • Largura interior do fundo da cavidade: 30 mm
  • Gama de espessuras de vidro: 12–21,52 mm
  • Material: alumínio EN AW 6063
  • Sistema: plano
  • Fixação: longitudinal pela parte superior
  • Cor: preto
  • Peso: 30 kg

Disposição dos furos de montagem

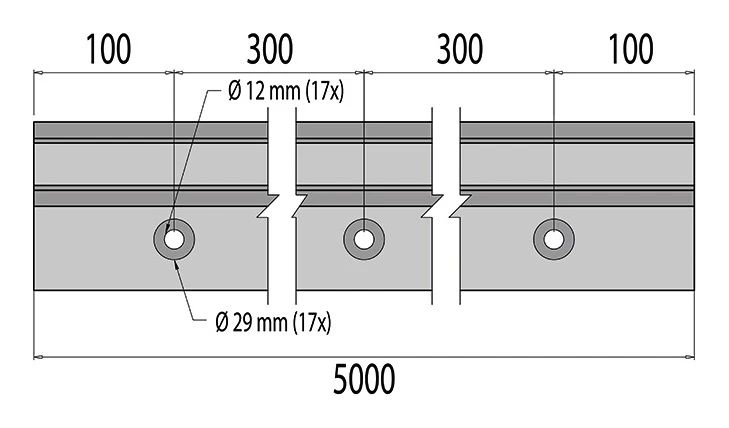

Esquema de distribuição dos 17 furos de montagem ao longo do perfil de 5000 mm
Esquema de distribuição dos 17 furos de montagem ao longo do perfil de 5000 mm
  • Número de furos: 17 un.
  • Diâmetro do furo passante: Ø 12 mm
  • Diâmetro do escareado: Ø 29 mm
  • Distância entre eixos dos furos: 300 mm
  • Distância do primeiro/último furo à extremidade: 100 mm

Compatibilidade com vidro

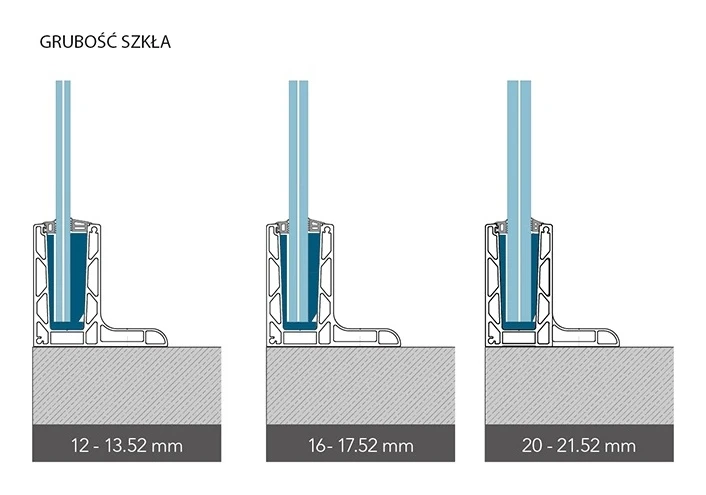

Secções do perfil com vidro de espessura 12–13,52 mm, 16–17,52 mm e 20–21,52 mm
Secções do perfil com vidro de espessura 12–13,52 mm, 16–17,52 mm e 20–21,52 mm

O perfil KE 105 é compatível com três gamas de espessura de vidro temperado e laminado. Graças ao sistema de fixação GLASSMOVE, as vedações no interior do perfil ajustam-se à espessura concreta do vidro, garantindo uma fixação estável e segura:

  • Vidro 12–13,52 mm
  • Vidro 16–17,52 mm
  • Vidro 20–21,52 mm

Método de fixação

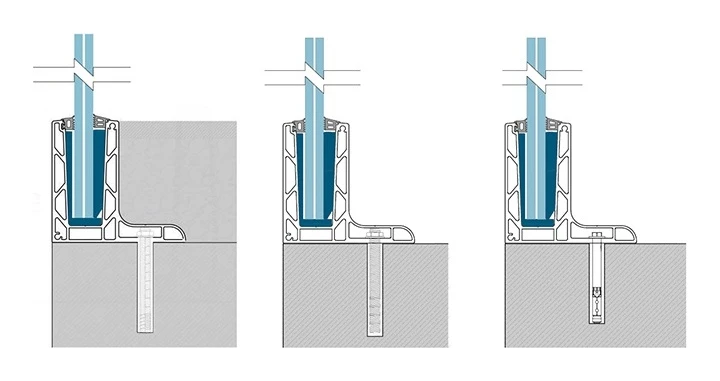

Três variantes de fixação do perfil KE 105 ao suporte – secções com buchas mecânicas
Três variantes de fixação do perfil KE 105 ao suporte – secções com buchas mecânicas

O perfil pode ser fixado mecanicamente ao suporte com buchas — nos desenhos acima são apresentadas três variantes típicas de fixação, consoante a espessura da betonilha e o tipo de suporte. Os escareados dos furos de montagem (Ø 29 mm) permitem esconder a cabeça do parafuso abaixo da superfície do perfil.

Resistência e análise de deslocamentos

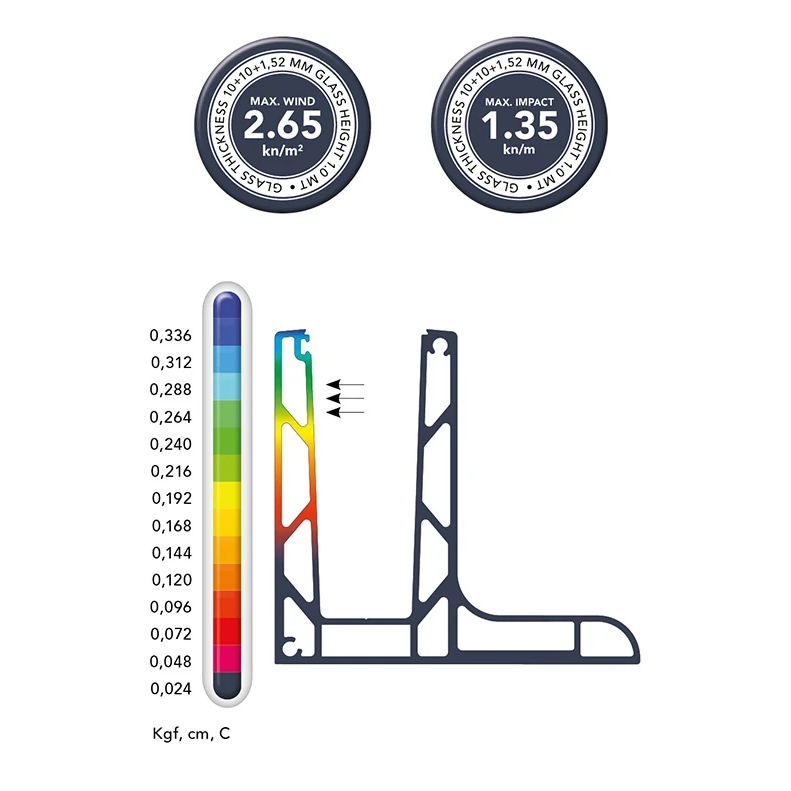

Análise FEM do perfil KE 105 – valores de deslocamento, vento máx. 2,65 kN/m² e impacto máx. 1,35 kN/m
Análise FEM do perfil KE 105 – valores de deslocamento, vento máx. 2,65 kN/m² e impacto máx. 1,35 kN/m

O perfil foi submetido a análise pelo método dos elementos finitos (FEM). Os resultados de deslocamento são indicados para um perfil com comprimento de base de 1,0 m sob carga horizontal inferior a 500 kg (5000 N), medido desde a base até ao ponto mais alto do perfil. Para vidro com espessura de 10+10+1,52 mm e altura de 1,0 m obteve-se:

  • Carga máxima de vento: 2,65 kN/m²
  • Carga máxima de impacto: 1,35 kN/m

Tabela de resistência da série KE

A tabela abaixo apresenta os valores máximos de carga de vento e de impacto para três modelos da série KE, consoante a espessura e a altura do painel de vidro:

Tabela de parâmetros de resistência da série KE

Série KEVidro 12–13,52 mmVidro 16–17,52 mmVidro 20–21,52 mm
Vidro com altura de 1,0 mVidro com altura de 1,2 mVidro com altura de 1,0 mVidro com altura de 1,2 mVidro com altura de 1,0 mVidro com altura de 1,2 m
Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Instruções de montagem – série KE 105

A montagem decorre em três fases. Na primeira fase (passos 1–6), o perfil é fixado ao suporte, são colocadas as vedações e é inserido o painel de vidro. Na segunda fase (passos 7–9), montam-se as cunhas de pressão e o perfil de segurança. Na terceira fase (passos 10–12), apertam-se os elementos de fixação e coloca-se a cobertura de acabamento do perfil.

Instruções de montagem do perfil Kozza KE 105 – 12 passos em 3 fases
Instruções de montagem do perfil Kozza KE 105 – 12 passos em 3 fases

O perfil de alumínio em L com câmaras da série KE 105 foi desenvolvido e concebido de acordo com as recomendações e os requisitos dos arquitetos. Graças ao sistema GLASSMOVE e à construção otimizada com câmaras, garante elevada rigidez com baixo peso e, ao mesmo tempo, simplifica o processo de instalação — o que se traduz num menor tempo de montagem e em custos de mão de obra mais baixos em obra.
