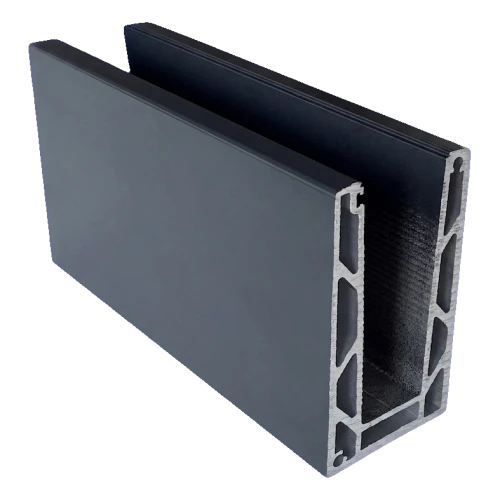

Kozza KE 100 – perfil em U para balaustradas totalmente envidraçadas 5000 mm cinzento escuro

Go to Product feedback

Perfil em U Kozza KE 100 em alumínio EN AW 6063, cinzento escuro. Comprimento 5000 mm, largura 60 mm, altura 110 mm. Para balaustradas totalmente envidraçadas, vidro 12-21,52 mm. Fixação pelo topo, sistema plano. Peso 23 kg.

Go to full description
with VAT without VAT
Price 414,38 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] balustrady-caloszklane #128

  • Material Alumínio

Descrição

Kozza KE 100 – perfil em U para balaustradas totalmente envidraçadas 5000 mm cinzento escuro

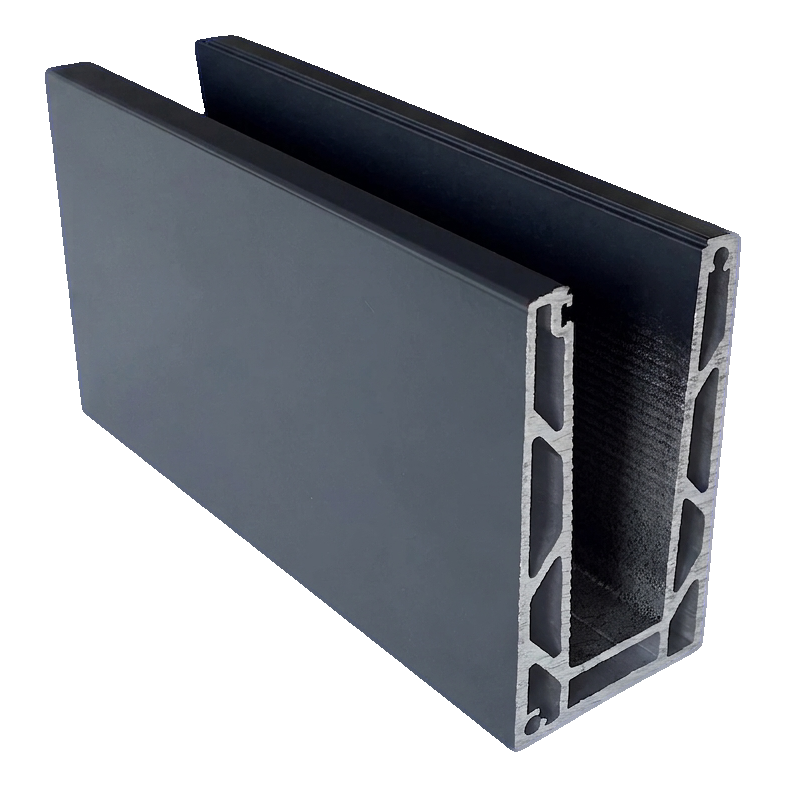

Perfil em U de alumínio Kozza KE 100 para balaustradas totalmente envidraçadas – vista geral
Perfil em U de alumínio Kozza KE 100 para balaustradas totalmente envidraçadas – vista geral

Perfil celular tipo U da série Kozza KE 100 é uma solução profissional para a montagem de balaustradas totalmente envidraçadas com fixação por cima. Fabricado em alumínio de alta qualidade EN AW 6063, garante uma fixação estável e segura do vidro com espessura de 12 a 21,52 mm — sem necessidade de perfis de acabamento adicionais. O sistema plano, desenvolvido em colaboração com arquitetos e empreiteiros, alia a estética de um acabamento minimalista a uma elevada resistência a cargas.

O perfil na cor cinzento escuro combina na perfeição com a arquitetura moderna de edifícios residenciais, hotéis e escritórios. Graças ao sistema GLASSMOVE, a montagem é rápida e não requer ferramentas especializadas, o que reduz efetivamente o tempo de execução em obra.

Especificações técnicas

  • Série: Kozza KE 100
  • Material: alumínio EN AW 6063
  • Sistema: plano, fixação por cima
  • Comprimento do perfil: 5000 mm
  • Largura do perfil: 60 mm
  • Altura do perfil: 110 mm
  • Largura da ranhura interior (para o vidro): 30 mm
  • Altura da base: 15 mm
  • Gama de espessuras do vidro: 12 – 21,52 mm
  • Altura máxima do vidro: 120 cm
  • Cor: cinzento escuro (lacado)
  • Peso: 23 kg
  • EAN: 5903313208109

Dimensões e secção do perfil

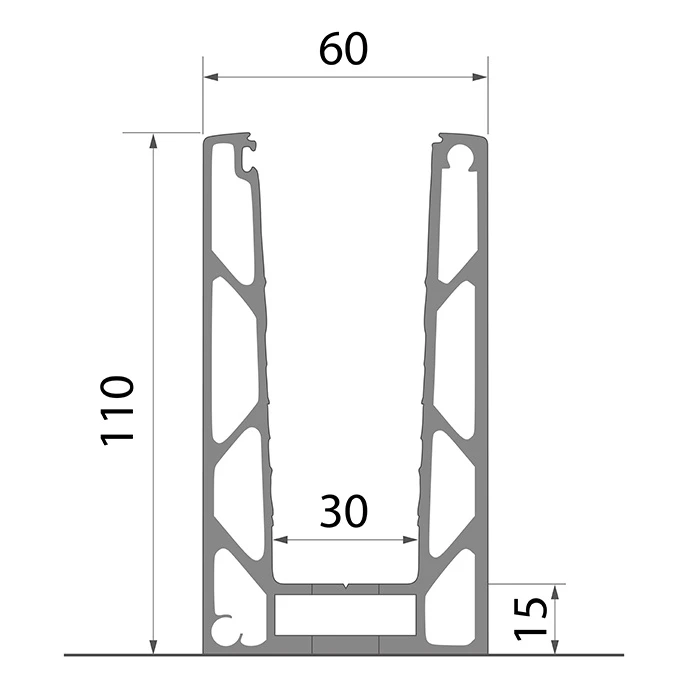

Secção transversal do perfil Kozza KE 100 com dimensões: 60 mm de largura, 110 mm de altura, ranhura de 30 mm para o vidro
Secção transversal do perfil Kozza KE 100 com dimensões: 60 mm de largura, 110 mm de altura, ranhura de 30 mm para o vidro

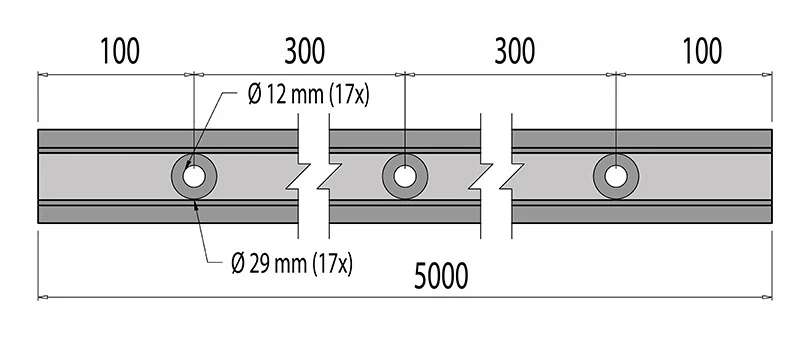

Vista superior do perfil KE 100 – furos de montagem espaçados de 300 mm ao longo de 5000 mm
Vista superior do perfil KE 100 – furos de montagem espaçados de 300 mm ao longo de 5000 mm

O perfil possui 17 furos de montagem distribuídos uniformemente ao longo de todo o comprimento de 5000 mm. Os furos passantes têm diâmetro de Ø 12 mm com escareados de Ø 29 mm. O espaçamento entre eixos dos furos é de 300 mm, e a distância da extremidade do perfil ao eixo do primeiro e do último furo é de 100 mm.

Compatibilidade com espessuras de vidro

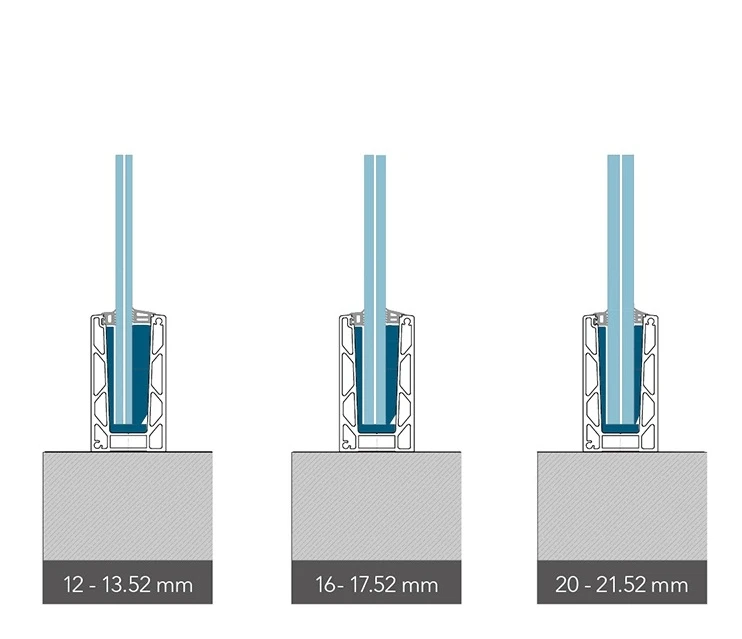

Esquema de compatibilidade do perfil KE 100 com três gamas de espessura de vidro: 12–13,52 mm, 16–17,52 mm, 20–21,52 mm
Esquema de compatibilidade do perfil KE 100 com três gamas de espessura de vidro: 12–13,52 mm, 16–17,52 mm, 20–21,52 mm

O perfil KE 100 suporta três gamas de espessura de vidro, o que garante versatilidade de aplicação:

  • 12 – 13,52 mm — vidro temperado monolítico ou laminado
  • 16 – 17,52 mm — vidro laminado de segurança
  • 20 – 21,52 mm — vidro laminado de resistência reforçada

A altura máxima admissível do painel de vidro instalado no perfil é de 120 cm.

Método de fixação

Esquema de fixação do perfil KE 100 – etapas sucessivas da fixação por cima com profundidade de ancoragem de 20 mm
Esquema de fixação do perfil KE 100 – etapas sucessivas da fixação por cima com profundidade de ancoragem de 20 mm

O perfil é instalado por cima, sobre o suporte previamente preparado. A profundidade de ancoragem é de 20 mm. O sistema de fixação por cima elimina a necessidade de acesso pelo lado da estrutura, o que facilita a instalação nos bordos de varandas, terraços e escadas. O perfil é fixado com parafusos através de 17 furos pré-fabricados.

Resistência às cargas e análise de resistência

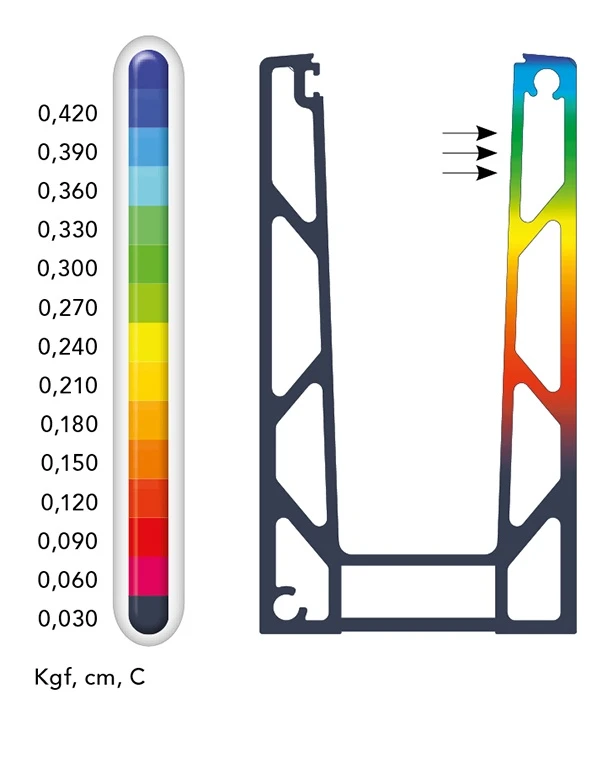

Análise FEM do perfil KE 100 – mapa de deslocamentos sob carga lateral (vento)
Análise FEM do perfil KE 100 – mapa de deslocamentos sob carga lateral (vento)

Um perfil com base de 1 m de comprimento, sob carga horizontal até 500 kg (5000 N·t), mantém elevada rigidez e deslocamentos mínimos. A análise pelo método dos elementos finitos (FEM) confirma que os valores máximos de deslocamento sob a ação do vento se situam no intervalo de 0,030 a 0,420 Kgf/cm — as maiores deformações ocorrem na parte superior do perfil (junto ao bordo de aperto), enquanto a base permanece praticamente imóvel.

Cargas máximas de vento e de impacto

A tabela seguinte apresenta os valores admissíveis de carga para a série KE em função da espessura e da altura do vidro:

Cargas máximas de vento e de impacto para a série KE

Série KEVidro 12-13.52 mmVidro 16-17.52 mmVidro 20-21.52 mm
Vidro com alt. de 1.0 mVidro com alt. de 1.2 mVidro com alt. de 1.0 mVidro com alt. de 1.2 mVidro com alt. de 1.0 mVidro com alt. de 1.2 m
Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Para a série KE 100, com vidro de espessura 16–17,52 mm e altura de 1,0 m, o perfil suporta carga de vento até 3,0 kN/m² e impacto até 1,50 kN/m, o que o torna a variante mais resistente da oferta KE.

Montagem passo a passo — sistema GLASSMOVE

O sistema de fixação GLASSMOVE permite uma montagem rápida e precisa de balaustradas de vidro em 12 passos — desde a preparação da base, passando pela ancoragem do perfil, a colocação das juntas e do vidro, até ao ajuste e ao fecho com a cobertura. As ilustrações abaixo apresentam as etapas seguintes da instalação:

Instruções de montagem do perfil KE 100 – passos 1-6:

Instruções de montagem do perfil KE 100 – passos 1–6: preparação da base, ancoragem do perfil, montagem das juntas, colocação do vidro, aperto das cunhas
Instruções de montagem do perfil KE 100 – passos 1–6: preparação da base, ancoragem do perfil, montagem das juntas, colocação do vidro, aperto das cunhas

Instruções de montagem do perfil KE 100 – passos 7–9:

Instruções de montagem do perfil KE 100 – passos 7–9: ajuste da posição do vidro, montagem dos vidros seguintes, ligação dos segmentos
Instruções de montagem do perfil KE 100 – passos 7–9: ajuste da posição do vidro, montagem dos vidros seguintes, ligação dos segmentos

Instruções de montagem do perfil KE 100 – passos 10-12:

Instruções de montagem do perfil KE 100 – passos 10–12: aperto dos parafusos de ajuste, fecho do perfil com a cobertura, balaustrada pronta
Instruções de montagem do perfil KE 100 – passos 10–12: aperto dos parafusos de ajuste, fecho do perfil com a cobertura, balaustrada pronta

Aplicações

  • Balaustradas totalmente envidraçadas em varandas e terraços
  • Balaustradas junto a escadas e mezaninos
  • Envidraçados em edifícios comerciais — hotéis, edifícios de escritórios, centros comerciais
  • Vedações de vidro e divisórias interiores

O perfil é totalmente compatível com os acessórios da série KE 100 da marca Kozza — cunhas de ajuste, juntas e coberturas de acabamento.
