Kozza KE 100 – perfil U para guardas de vidro 5000 mm preto, fixação por cima

Go to Product feedback

Perfil U Kozza KE 100 para guardas de vidro, alumínio EN AW 6063, preto. Comprimento 5000 mm, largura 60 mm, altura 110 mm. Vidro 12-21,52 mm. Fixação por cima, sistema plano. Peso 23 kg.

Go to full description
with VAT without VAT
Price 414,38 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] balustrady-caloszklane #128

  • Tipo de acessório Perfil em U
  • Material Alumínio

Descrição

Kozza KE 100 – perfil U para guardas de vidro 5000 mm preto, fixação por cima

Perfil de câmaras tipo U para guardas totalmente em vidro da série Kozza KE 100 é uma solução concebida de acordo com as exigências dos arquitetos e destinada a projetos profissionais — desde espaços residenciais até edifícios comerciais, como hotéis e centros comerciais. Montado por cima (sistema plano), garante uma forma estética e segura de fixar vidro temperado com espessura de 12 a 21,52 mm, sem elementos de fixação visíveis.

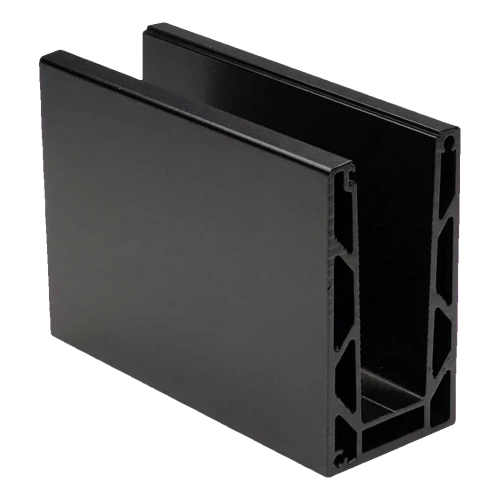

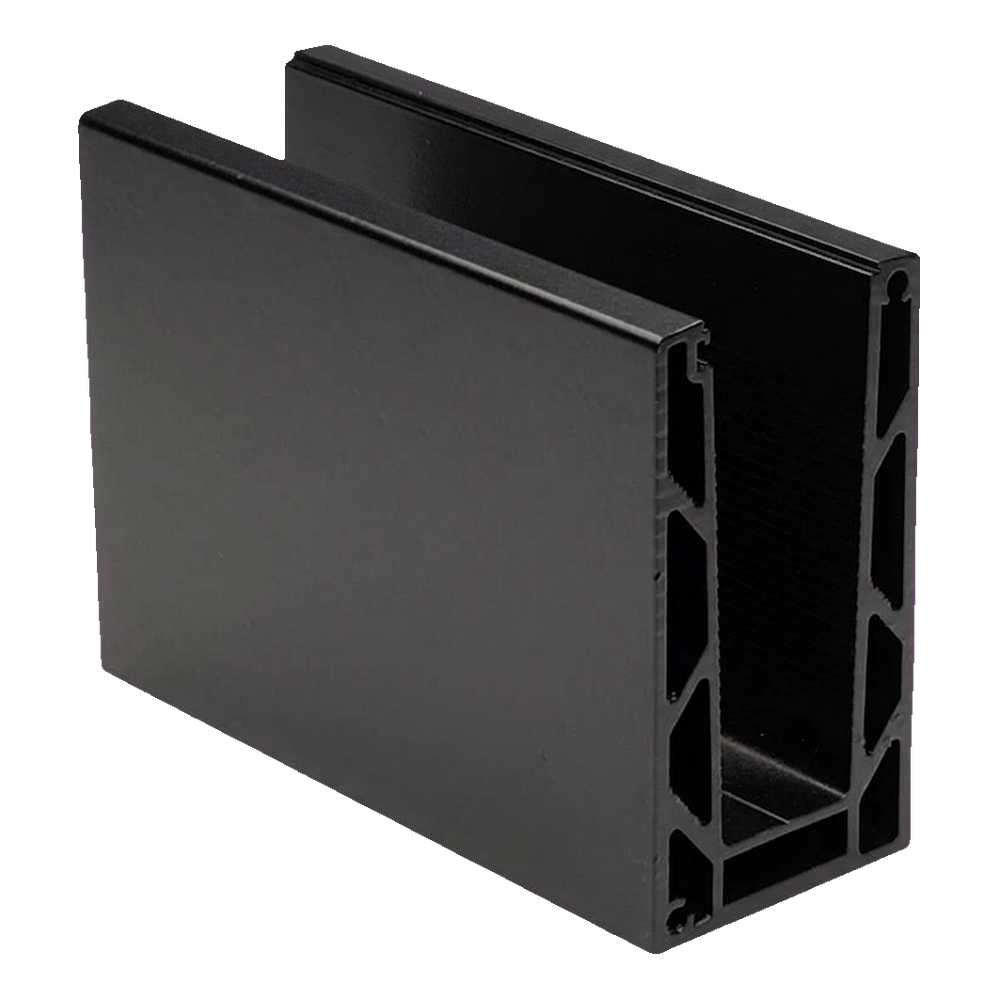

Perfil U de alumínio Kozza KE 100 preto – vista em perspetiva
Perfil U de alumínio Kozza KE 100 preto – vista em perspetiva

O perfil com 5000 mm de comprimento é fornecido com 17 furos de montagem feitos de fábrica (Ø 12 mm com escareado Ø 29 mm), espaçados a cada 300 mm — o que acelera significativamente a montagem em obra. O acabamento preto lacado a pó confere à guarda um carácter moderno e minimalista, combinando na perfeição com caixilharias escuras e elementos de acabamento de interiores.

Parâmetros técnicos do perfil

  • Série: KE 100
  • Comprimento do perfil: 5000 mm
  • Largura exterior: 60 mm
  • Altura: 110 mm
  • Largura do canal interior: 30 mm
  • Altura da base: 15 mm
  • Gama de espessuras do vidro: 12–21,52 mm
  • Altura máxima do vidro: 120 cm
  • Sistema de montagem: plano, fixação por cima
  • Material: alumínio EN AW 6063
  • Cor: preto (lacado a pó)
  • Peso: 23 kg
  • EAN: 5903313208277

Compatibilidade com espessuras de vidro

O perfil KE 100 suporta três gamas de espessura de painéis de vidro, o que permite adaptar a solução aos requisitos do projeto e às normas de segurança em vigor:

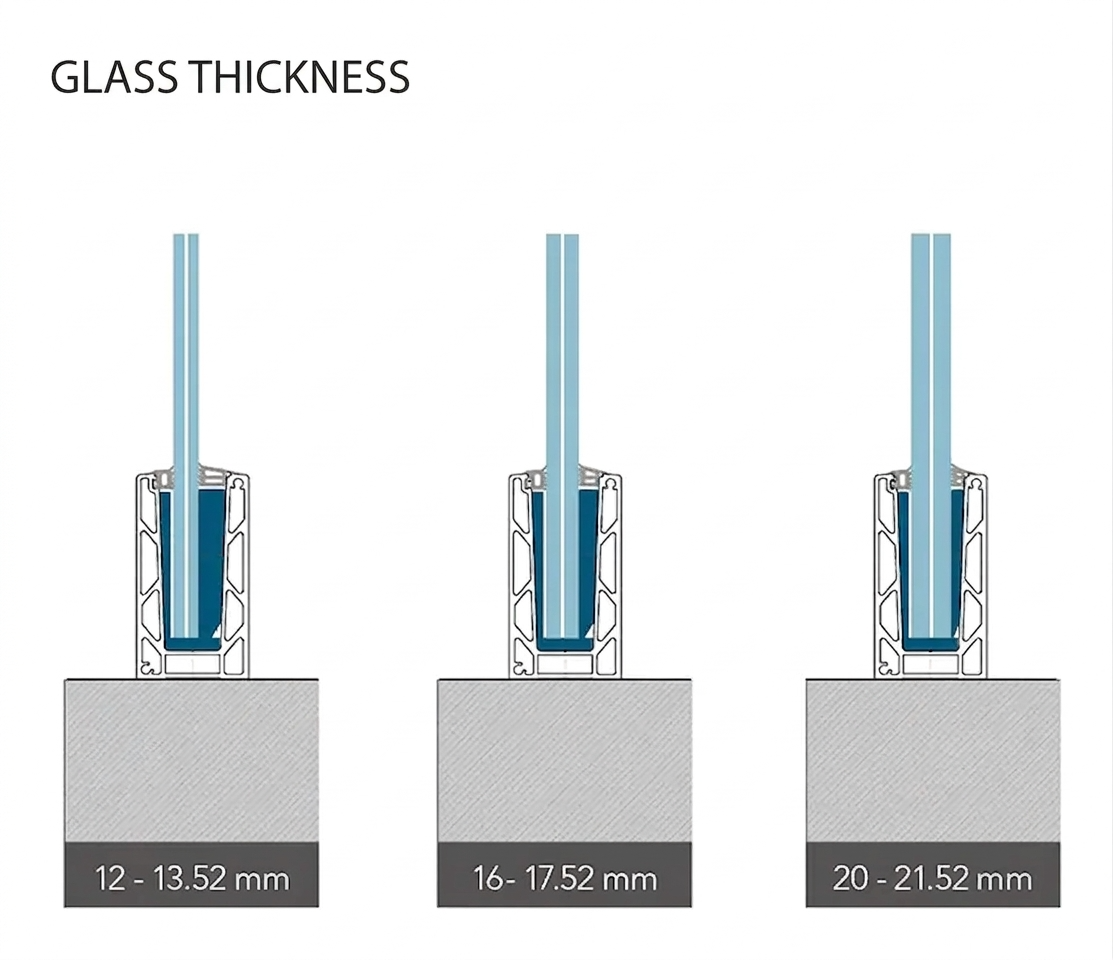

Espessuras de vidro compatíveis: 12-13.52 mm, 16-17.52 mm, 20-21.52 mm
Espessuras de vidro compatíveis: 12-13.52 mm, 16-17.52 mm, 20-21.52 mm
  • Vidro 12–13,52 mm — painéis temperados e laminados VSG padrão
  • Vidro 16–17,52 mm — painéis laminados de resistência reforçada
  • Vidro 20–21,52 mm — painéis laminados espessos para aplicações com cargas elevadas

Dimensões e disposição dos furos de montagem

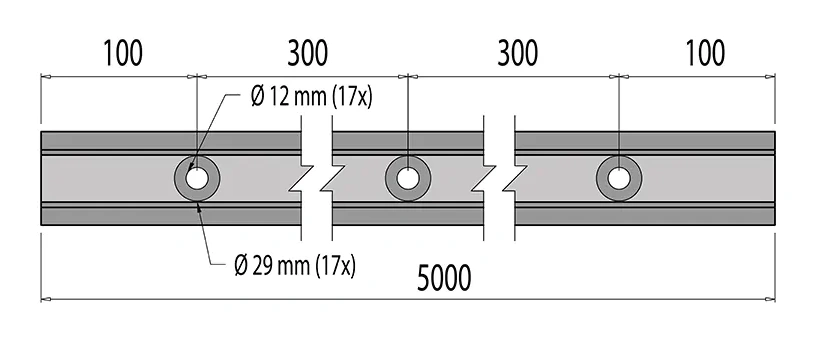

Esquema de distribuição dos furos de fixação do perfil KE 100 – vista de cima
Esquema de distribuição dos furos de fixação do perfil KE 100 – vista de cima

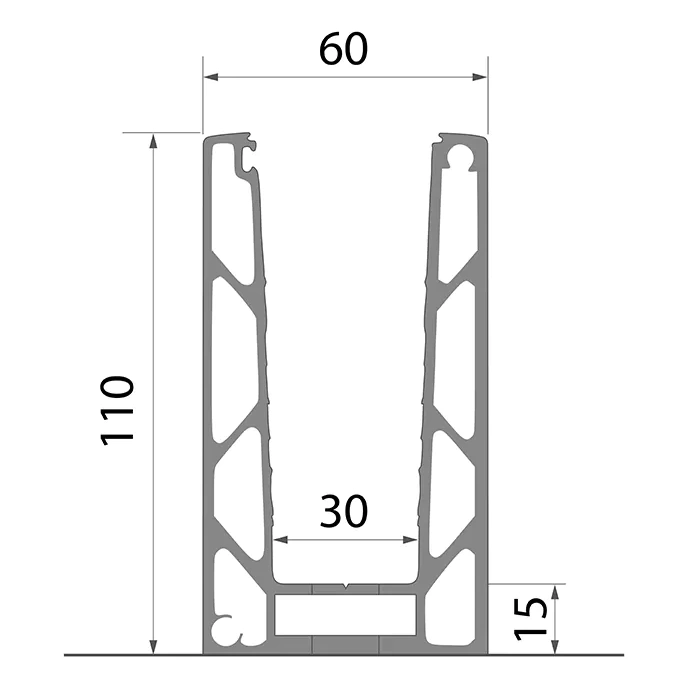

Secção transversal do perfil em U Kozza KE 100 com dimensões de 60×110 mm
Secção transversal do perfil em U Kozza KE 100 com dimensões de 60×110 mm

O perfil possui 17 furos passantes com diâmetro Ø 12 mm e rebaixos Ø 29 mm, que permitem esconder a cabeça do parafuso. Os furos estão distribuídos simetricamente ao longo do eixo do perfil:

  • Distância da extremidade ao primeiro furo: 100 mm
  • Espaçamento entre furos: 300 mm
  • Distância do último furo à extremidade: 100 mm
  • Comprimento total do perfil: 5000 mm

Método de ancoragem e montagem

Esquema de ancoragem do perfil ao suporte – três etapas
Esquema de ancoragem do perfil ao suporte – três etapas

O perfil é montado por cima na superfície do suporte (por ex. laje, platibanda, bordo de varanda). A ancoragem é feita com parafusos através dos furos com rebaixos preparados de fábrica. A parte saliente do perfil (20 mm abaixo da base) é encastrada no suporte preparado, o que garante uma ligação estável e duradoura.

Altura máxima do vidro

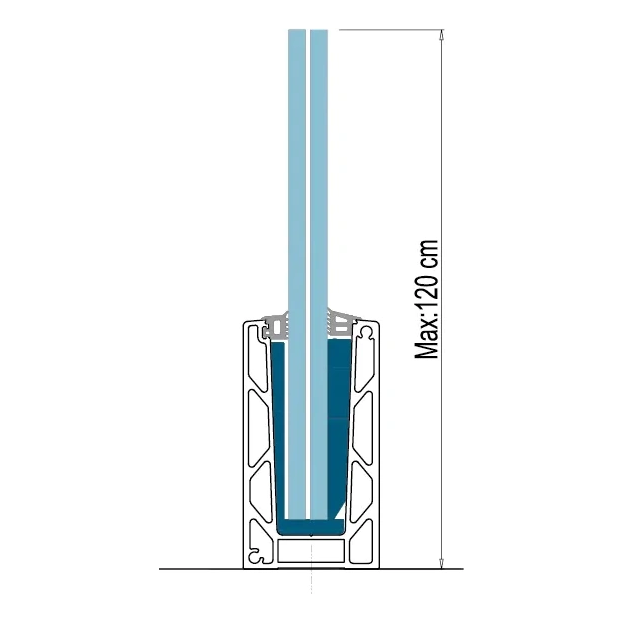

Altura máxima do painel de vidro – 120 cm
Altura máxima do painel de vidro – 120 cm

O perfil KE 100 permite a montagem de painéis de vidro com altura máxima de 120 cm (1,2 m). A esta altura, o perfil mantém plena capacidade de carga e estabilidade, conforme confirmado pelos resultados dos ensaios de carga de vento e de impacto para as várias espessuras de vidro.

Análise de resistência do perfil

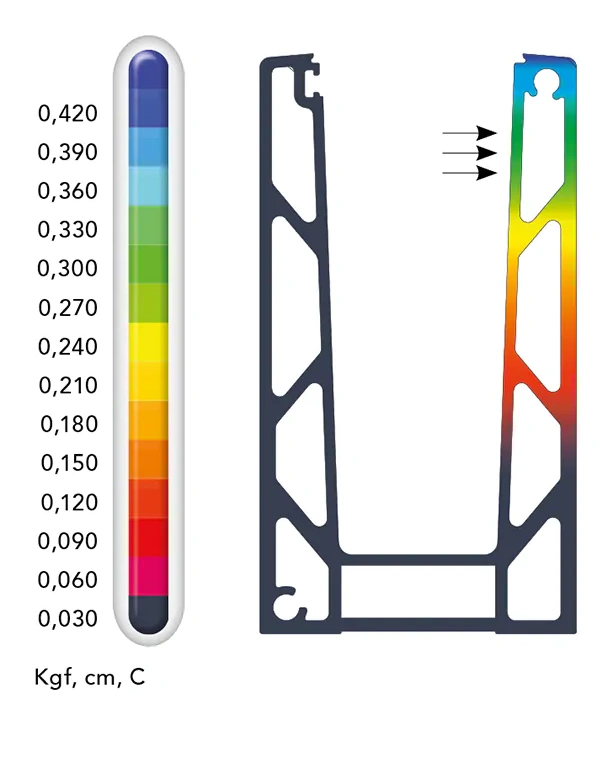

Mapa de deslocamentos do perfil KE 100 – análise MEF sob carga horizontal
Mapa de deslocamentos do perfil KE 100 – análise MEF sob carga horizontal

Os resultados da análise de deslocamentos realizada pelo método dos elementos finitos (MEF) confirmam a elevada rigidez da estrutura. A simulação foi realizada para um perfil com comprimento de base de 1 m, sob carga horizontal inferior a 500 kg (5000 N), da base ao ponto mais alto do perfil. O deslocamento máximo no bordo superior do perfil situa-se dentro dos limites admissíveis (escala de valores de 0,030 a 0,420 Kgf, cm, C), o que garante a segurança de utilização da guarda.

Cargas máximas de vento e de impacto — série KE

Cargas máximas de vento e de impacto para a série KE

Série KEVidro 12–13,52 mmVidro 16–17,52 mmVidro 20–21,52 mm
Vidro com altura de 1,0 mVidro com altura de 1,2 mVidro com altura de 1,0 mVidro com altura de 1,2 mVidro com altura de 1,0 mVidro com altura de 1,2 m
Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)Vento máx. (kN/m²)Impacto máx. (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Os valores acima referem-se aos perfis KE 100, KE 105 e KE 120, para vidro com altura de 1,0 m e 1,2 m. O perfil KE 100 com vidro de 16–17,52 mm e altura de 1,0 m atinge uma carga máxima de vento de 3,0 kN/m² e um impacto de 1,50 kN/m, o que o torna uma solução adequada mesmo para localizações exigentes.

Sistema de fixação GLASSMOVE — instruções de montagem

O perfil KE 100 utiliza o sistema de fixação GLASSMOVE, que permite o assentamento e o ajuste precisos do vidro sem ferramentas especializadas. As instruções abaixo apresentam o processo de montagem completo em 12 passos — desde a preparação da base, passando pela ancoragem do perfil, a montagem das juntas e dos calços de regulação, até ao assentamento do vidro e ao fecho do perfil com o revestimento.

Instruções de montagem do perfil KE 100 – passos 1-6

Instruções de montagem do perfil KE 100 – passos 1-6
Instruções de montagem do perfil KE 100 – passos 1-6

Instruções de montagem do perfil KE 100 – passos 7-9

Instruções de montagem do perfil KE 100 – passos 7-9
Instruções de montagem do perfil KE 100 – passos 7-9

Instruções de montagem do perfil KE 100 – passos 10-12

Instruções de montagem do perfil KE 100 – passos 10-12
Instruções de montagem do perfil KE 100 – passos 10-12

Vantagens para empresas de instalação

  • Furos feitos de fábrica — 17 furos com escareados prontos para montagem, sem necessidade de maquinação adicional em obra
  • Gama de vidro universal — suporta vidros com espessura de 12 a 21,52 mm, permitindo realizar projetos diversificados com um único perfil
  • Sistema GLASSMOVE — montagem rápida e ajuste do vidro sem equipamento especializado
  • Resistência comprovada — a análise MEF e as tabelas de carga facilitam o dimensionamento e a escolha da solução de acordo com os requisitos normativos
  • Comprimento de 5 m — menos uniões em troços mais longos, instalação mais rápida e melhor estética final
  • Liga de alumínio EN AW 6063 — excelente resistência à corrosão e às condições atmosféricas, ideal para aplicações exteriores e interiores
