Kit elétrico completo para energia fotovoltaica com inversor Sofar 12KTLX-G3 3F 2MPPT para T2V
product unavailable
adicionar à lista de desejos
Descrição
Kit elétrico completo para energia fotovoltaica com inversor Sofar 12KTLX-G3 3F 2MPPT para T2V
Kit elétrico fotovoltaico completo com inversor Sofar 12KTLX-G3 3F 2MPPT, adaptado a um conjunto de 24 painéis fotovoltaicos JKM480N-60HL4-V JINKO de 480Wp e estrutura de solo T2V.
O conjunto foi adaptado para uma instalação com uma potência óptima de 11,52 kW.
Para criar um parque fotovoltaico utilizando o kit elétrico acima referido, será necessário adquirir adicionalmente um conjunto de 24 painéis fotovoltaicos de 480Wp cada, modelo JKM480N-60HL4-V da JINKO e uma estrutura de montagem no solo do tipo T2V.
Poupe energia e cuide do ambiente com um kit elétrico fotovoltaico completo para independência energética e benefícios ecológicos. O kit elétrico fotovoltaico completo inclui soluções inovadoras como:
- Inversor de 12kW com módulo WiFi para monitorização e gestão remota da instalação.
- Caixa de derivação com para-raios para garantir ligações seguras na instalação.
- Cabo solar de alta qualidade com isolamento duplo para ligações eficientes.
- Sistema de ligação à terra dobrável e robusto, que garante uma instalação simples e segura em diferentes tipos de solo.
- Condutor de proteção amarelo-verde, que garante um elevado nível de segurança da instalação.
Este kit permite-lhe extrair energia diretamente do sol, convertendo-a em eletricidade limpa e renovável. Isto permitir-lhe-á reduzir a sua fatura energética e contribuir para a proteção do ambiente. Invista no nosso kit elétrico fotovoltaico completo e desfrute da independência energética!

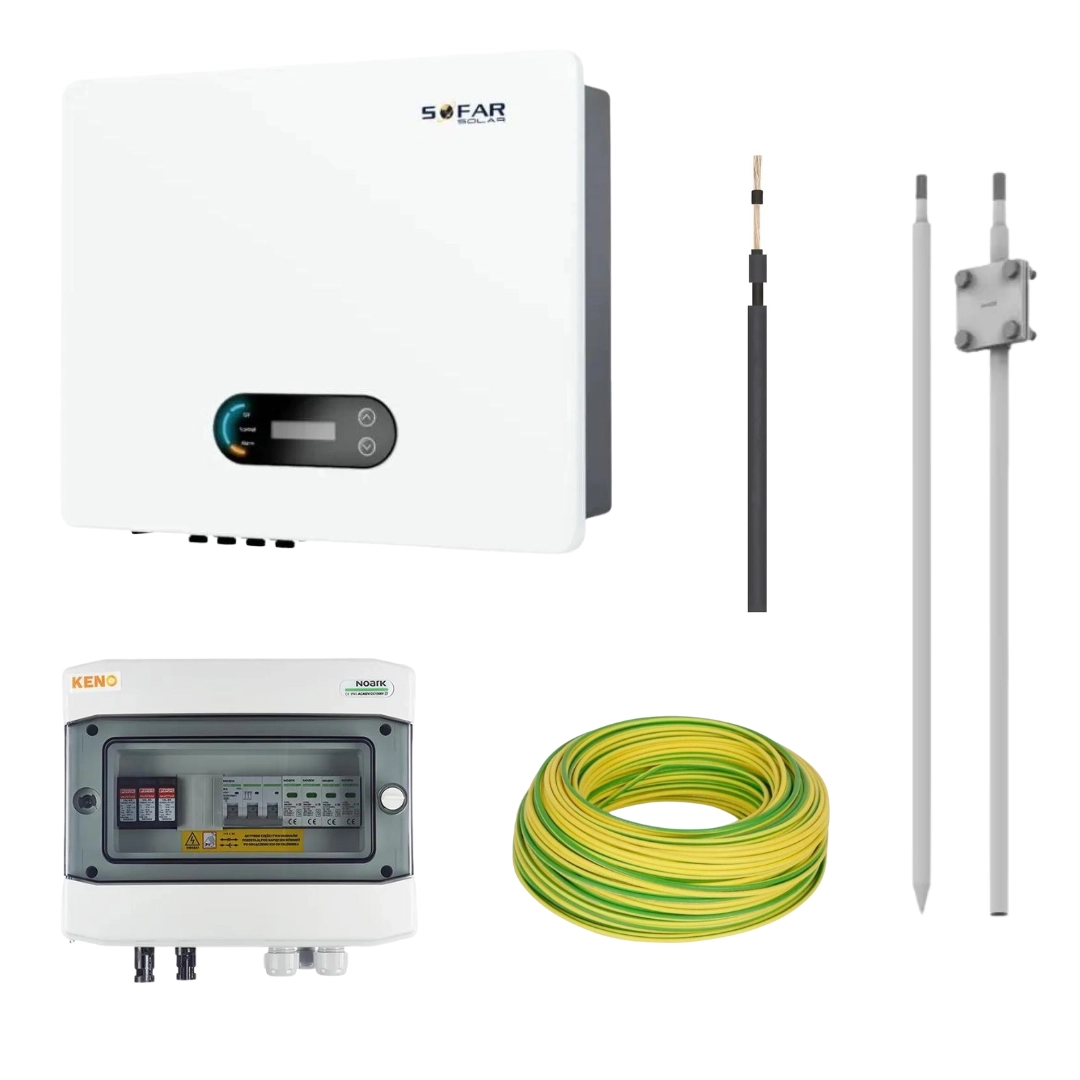

Componentes incluídos no kit
Inversor inversor 12kW 3F 17.4A KTLX-G3 2MPPT DC switch WiFi module 12KTLX-G3 SOFAR faz parte de uma série de inversores que variam de 3kW a 24kW, concebidos para utilização em instalações fotovoltaicas domésticas de vários tamanhos.
Os inversores Sofar caracterizam-se pela sua elevada qualidade, graças à utilização de componentes de fornecedores de renome e a um cuidadoso processo de fabrico. O produto oferece fiabilidade e excelente qualidade a um preço acessível, e a garantia de 12 anos confirma a elevada qualidade dos dispositivos Sofar. As unidades estão equipadas com um módulo WiFi, permitindo a gestão e monitorização remota do funcionamento da instalação. Além disso, os inversores Sofar têm uma caixa de alumínio e aço inoxidável com uma classificação IP 65, o que lhes permite serem instalados no exterior.
A mais recente série G3 de inversores Sofar distingue-se pela sua baixa tensão de arranque, elevada eficiência máxima e novo software com capacidade de atualização remota.
Especificação
NORMAS
| Nome do produto | 12KTLX-G3 | |||
|---|---|---|---|---|
| Entrada DC | ||||
| Potência de entrada máxima recomendada | 18000 Wp | |||
| Potência CC máxima por MPPT | 12000 W / 6000 W | |||
| Número de MPPT | 2 | |||
| Número de entradas CC | 2/1 | |||
| Tensão máxima de entrada | 1100 V | |||
| Tensão de arranque | 160 V | |||
| Tensão de entrada nominal | 600 V | |||
| Gama de tensão de funcionamento MPPT | 140 V - 1000 V | |||
| Gama de tensão MPPT de potência total | 450 V - 850 V | |||
| Corrente máxima de entrada MPPT | 13 A / 13 A | |||
| Corrente máxima de curto-circuito por MPPT | 18 A / 18 A | |||
| Potência nominal | 12000 W | |||
| Potência CA máxima | 13200 VA | |||
| Corrente de saída nominal | 17,4 A | |||
| Tensão nominal da rede eléctrica | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Faixa de tensão da rede | 310 VAC - 480 VAC (de acordo com a norma local) | |||
| Frequência nominal | 50/60 Hz | |||
| Gama de frequência da rede eléctrica | 45 Hz - 55 Hz/54 Hz - 66 Hz (de acordo com a norma local) | |||
| THDi | <3% | |||
| Fator de potência | 1 (ajustável +/- 0,8) | |||
| Eficiência | ||||
| Eficiência máxima | 98,4% | |||
| Eficiência europeia | 97,5% | |||
| Consumo próprio noturno | <0,5 W | |||
| Eficiência MPPT | 99,9% | |||
| Proteção | ||||
| Proteção contra inversão de polaridade | Sim | |||
| Proteção contra o ilhamento | Sim | |||
| Proteção contra fugas de corrente | Sim | |||
| Proteção contra falta de ligação à terra | Sim | |||
| Monitorização de falhas no string fotovoltaico | Sim | |||
| Inibição de descarga de energia | Sim | |||
| Interruptor CC | Sim | |||
| AFCI | Opcionalmente | |||
| DPS: PV | Norma tipo II, AC: Norma tipo II | |||
| Conectividade | ||||
| Unidade de gestão de energia | de acordo com a certificação e a encomenda | |||
| Modo de comunicação padrão | RS485/USB/Bluetooth, Wi-Fi opcional: GPRS | |||
| Memória de dados operacionais | 25 anos | |||
| Dados gerais | ||||
| Gama de temperatura ambiente | -30 ~+60°C | |||
| Topologia | sem transformador | |||
| Grau de proteção | IP65 | |||
| Intervalo de humidade admissível | 0~100% | |||
| Altitude máxima de funcionamento | 4000 m a.s.l. | |||
| Ruído | <40 dB | |||
| Peso | 17 kg | |||
| Arrefecimento | natural | |||
| Dimensões | 513 x 425 x 169 mm | |||
| Ecrã | LCD&Bluetooth+APP | |||
| Garantia | 12 anos | |||

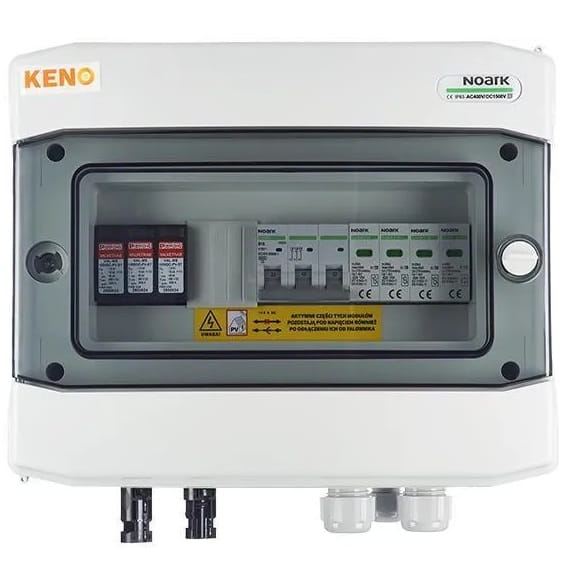

Caixa de derivação com para-raios DC + AC, 1000V tipo 1+2, 1x corrente PV, 1x MPPT // ogr. AC tipo 1+2, 16A 3-F tipo SH-90 DCAC
Os distribuidores de ligação são uma solução fiável que é utilizada com sucesso tanto em instalações domésticas como industriais de pequena e média dimensão. Graças à vasta gama de aplicações, incluindo a classe de proteção IP65, o aparelho de distribuição pode ser instalado não só em interiores, mas também em espaços abertos.
- Invólucro padrão e comprovado: Garante robustez e durabilidade, tornando o painel de distribuição pronto para atender a uma ampla variedade de requisitos de instalação.
- Opção de fechadura com chave: Proporciona um nível adicional de segurança e restringe o acesso ao equipamento elétrico apenas a pessoal autorizado.
- Porta transparente: Permite um acesso fácil ao interior do quadro elétrico e uma verificação visual rápida do estado do equipamento sem ter de o abrir.
| Nome do produto | Caixa de derivação | |||
|---|---|---|---|---|
| Especificação | ||||
| Número de cadeias PV | 1 | |||
| Número de para-raios | 1 | |||
| Para-raios DC | Phoenix T1/T2 | |||
| Para-raios CA | Noark T1/T2 | |||
| Disjuntor de sobreintensidade | Noark B 16A 3F | |||
| Classe de proteção | IP 65 | |||
| Tensão nominal de isolamento | 400 V AC, 1500 V DC | |||
| Resistência aos raios UV | Sim | |||
| Garantia padrão | 5 anos | |||
Cabo solar para sistemas fotovoltaicos 1x6 mm² 0.6/1kV preto com isolamento duplo SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL com um comprimento de 50m.
O cabo solar SOLARFLEX é uma solução fiável para sistemas fotovoltaicos eficientes. Este cabo solar é constituído por um único condutor de cobre estanhado e macio que cumpre as normas da Classe 5, em conformidade com a norma EN 60228. O isolamento de polímero reticulado sem halogéneos garante segurança e durabilidade, enquanto a respectiva bainha proporciona uma maior proteção.
Características
- Tensão nominal: 0,6/1kV CA
- Tensão de funcionamento: 1,5 kV CC (de acordo com a norma EN 50618).
- Resistência de isolamento: 1000 MΩ/km
- Temperatura máxima do condutor durante o funcionamento do cabo: +90°C
- Temperatura máxima do condutor durante o funcionamento do cabo (longo prazo): +120°C/20000h
- Temperatura ambiente mínima para cabos instalados permanentemente: -40°C
- Temperatura mínima de colocação do cabo: -25°C
- Tensão de teste: -50Hz 4000V
- Resistência aos raios UV, ao ozono e às intempéries De acordo com a norma EN 50618
- Inflamabilidade: De acordo com a norma DIN EN 60332-1
- Sem vapores agressivos durante a combustão
- Raio de curvatura mínimo da ligação permanente: 4 x Ø
- Vida útil prevista: 25 anos
- Diâmetro: 35 cm x 22 cm H.
Especificações
- Padrão: PN-EN 50618:2015-03
- Comprimento mínimo do cabo: 1m
Material
- Condutores Condutores de cobre, estanhados, macios, classe 5 de acordo com a EN 60228
- Isolamento: Polímero sem halogéneos reticulado.
- Bainha Polímero reticulado sem halogéneos
- Cor do isolamento Branco
Aplicação
- Utilizado em sistemas fotovoltaicos para ligações entre módulos fotovoltaicos individuais e entre módulos e inversor.
Embalagem
- Discos e bobinas.
O conjunto de ligação à terra dobrável 3mb fi16 + conetor /OG/ AN-53ZG/OG/ F195128 AN-KOM é uma solução de alta qualidade que combina simplicidade e segurança de instalação. As hastes de ligação à terra são adequadas para instalação em muitos tipos de solo e as extensões tornam a instalação consideravelmente mais fácil. Os mastros e os espigões, elemento básico da instalação responsável pela interceção da corrente de alta tensão do raio, foram fabricados com materiais da mais alta qualidade, garantindo uma longa vida útil e a segurança da instalação.
Especificações técnicas:
O condutor de proteção LgY 16mm2 amarelo-verde com isolamento em PVC é dedicado à instalação em equipamentos eléctricos, comutadores e sistemas de iluminação com um comprimento de 10m.
Cumprindo a norma PN-EN 50575, garante os mais elevados padrões de segurança. A sua conceção está adaptada para conduzir a corrente de forma eficiente e fornecer proteção numa variedade de ambientes de instalação.
Especificação
