Kit de montagem mural Locinox para dobradiça de fecho automático Interio – aço galvanizado a quente

Go to Product feedback

Kit de montagem mural Locinox para dobradiça de fecho automático Interio, aço galvanizado a quente, placas pretas. 2 placas 112×101 mm, distância entre furos 95×70 mm, 8 buchas de expansão, 4 parafusos cónicos em aço inoxidável. Peso 1,08 kg. Para montagem em pilares de alvenaria e betão. EAN 5414768056677.

Go to full description
with VAT without VAT
Price 77,89 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] samozamykacze #120

  • Marca Locinox

Descrição

Kit de montagem mural Locinox para dobradiça de fecho automático Interio – aço galvanizado a quente

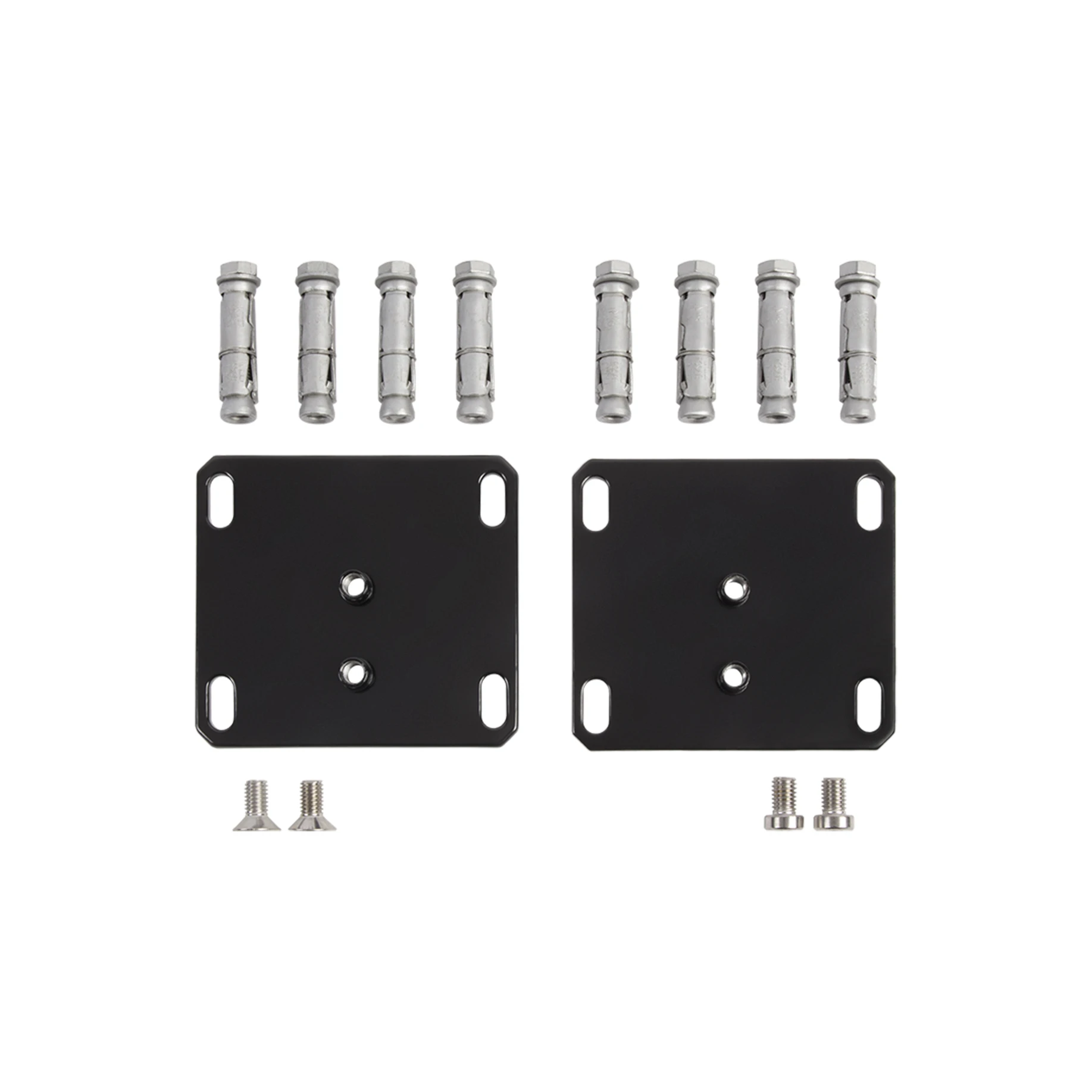

Kit de montagem mural Locinox Interio – duas placas de montagem, buchas de expansão e parafusos
Kit de montagem mural Locinox Interio – duas placas de montagem, buchas de expansão e parafusos

Kit para fixação na parede da dobradiça de fecho automático Interio da marca Locinox — um conjunto de montagem completo que permite a fixação permanente das dobradiças de fecho automático diretamente num pilar de alvenaria ou betão. O kit elimina a necessidade de soldadura, permitindo uma montagem rápida e segura em vedações com enchimento entre pilares de alvenaria.

O kit inclui duas placas de montagem em aço com revestimento preto, oito buchas de expansão para fixação em suporte de betão ou alvenaria e quatro parafusos cónicos (dois por placa) para fixar a dobradiça de fecho automático. Cada placa possui quatro furos oblongos para as buchas de expansão e dois furos roscados para os parafusos de fixação da dobradiça. Graças aos furos oblongos, o instalador ganha a possibilidade de ajustar a posição da placa, o que facilita o posicionamento preciso da dobradiça mesmo em caso de pequenas imprecisões da alvenaria.

Conteúdo do kit

  • Placas de montagem: 2 unid. (superior e inferior)
  • Buchas de expansão em aço: 8 unid. (4 por placa)
  • Parafusos cónicos em aço inoxidável: 4 unid. (2 por placa)

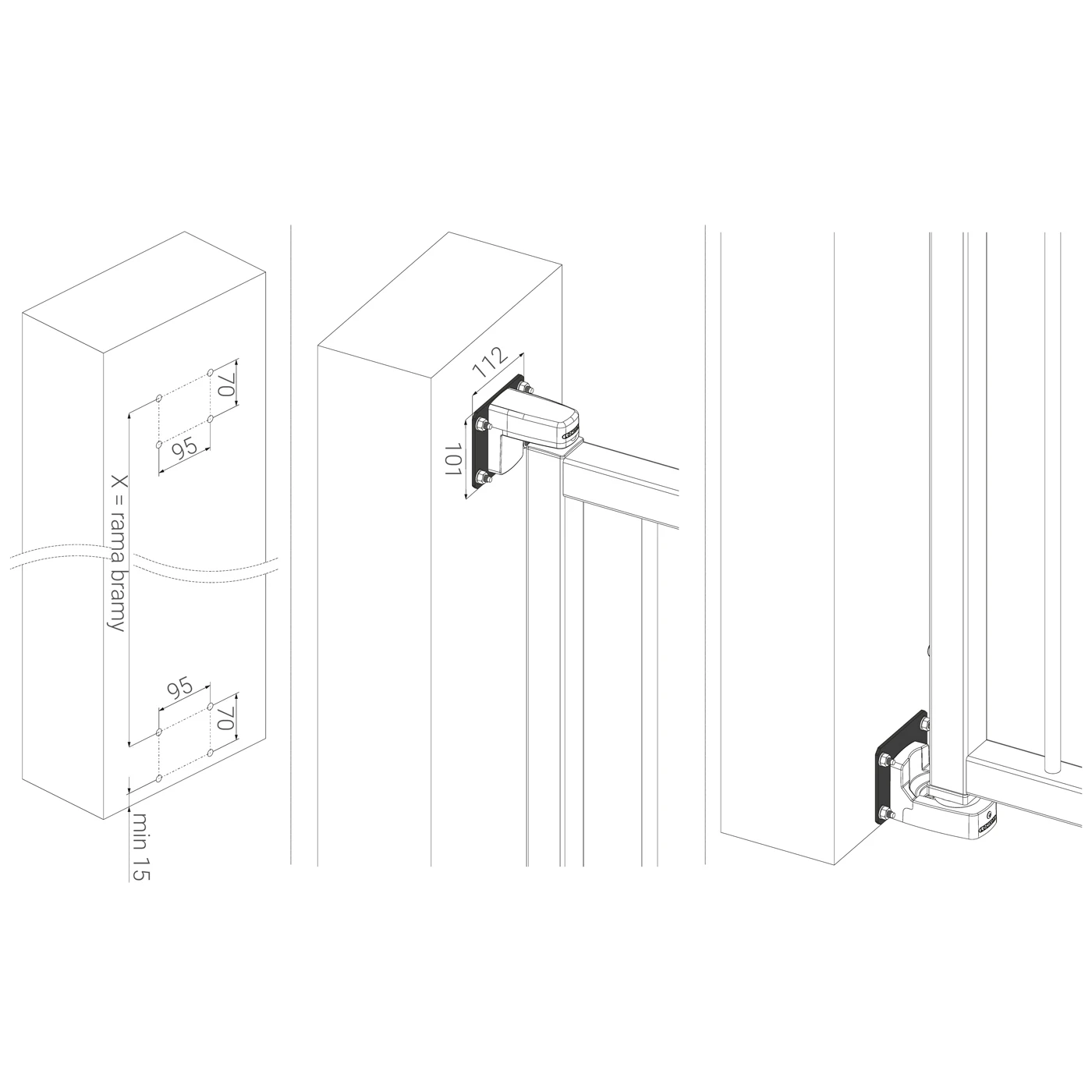

Desenho de montagem do kit Locinox Interio – dimensões da placa e esquema de posicionamento dos furos no pilar
Desenho de montagem do kit Locinox Interio – dimensões da placa e esquema de posicionamento dos furos no pilar

Dimensões e esquema de montagem

  • Dimensões da placa de montagem: 112 × 101 mm
  • Distância entre furos de montagem (horizontal): 95 mm
  • Distância entre furos de montagem (vertical): 70 mm
  • Distância mínima da placa inferior em relação ao nível do solo: mín. 15 mm
  • Distância entre placas (X): ajustada à altura da estrutura do portão

Ambas as placas são montadas no pilar da vedação — superior e inferior — a uma distância correspondente à estrutura do portão (dimensão X). O esquema de montagem indica a distância entre furos de 95 × 70 mm, o que permite preparar com precisão os pontos de perfuração. Após a fixação das placas no pilar, basta aparafusar as dobradiças de fecho automático Interio utilizando os parafusos cónicos incluídos.

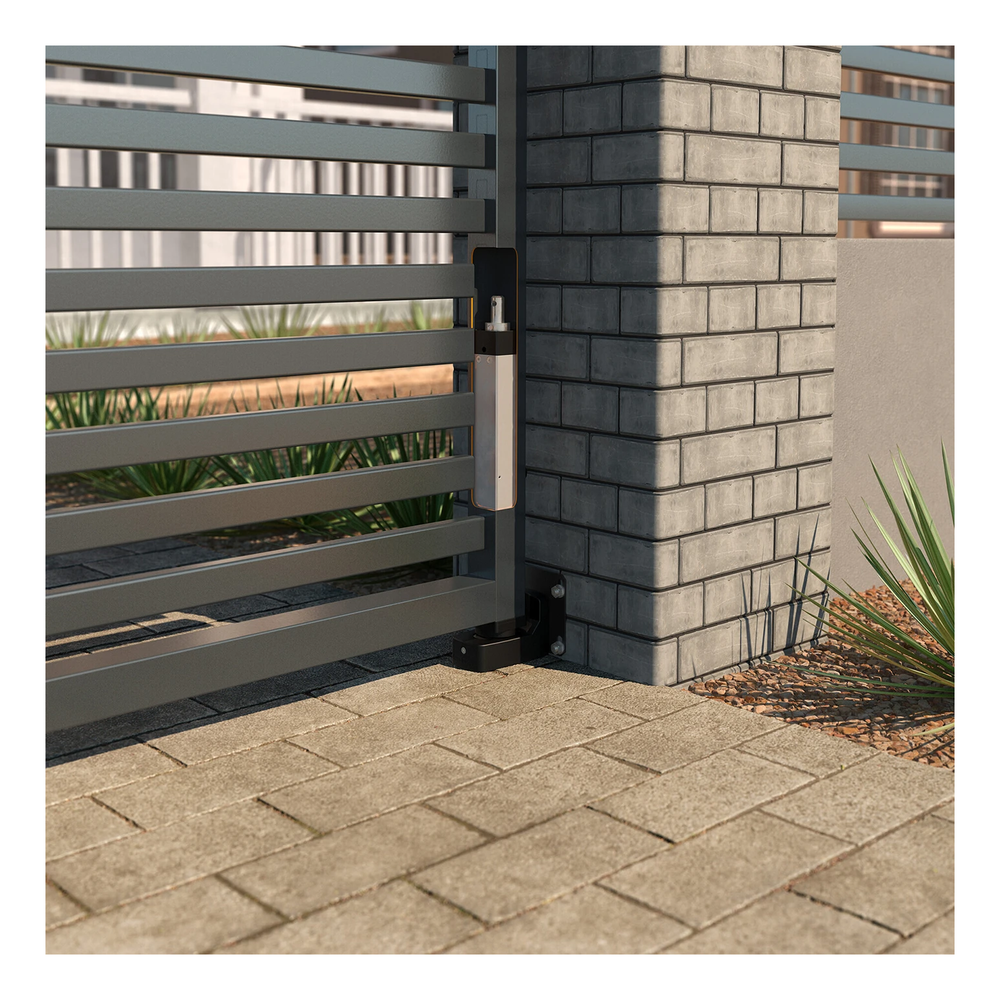

Dobradiça de fecho automático Locinox Interio montada num pilar de alvenaria junto a um portão de vedação
Dobradiça de fecho automático Locinox Interio montada num pilar de alvenaria junto a um portão de vedação

Aplicação e compatibilidade

O kit destina-se à montagem das dobradiças de fecho automático Locinox Interio em pilares de alvenaria, betão ou tijolo. É ideal para projetos em que o portão ou portão pedonal está instalado entre pilares de alvenaria e não é possível fixar as dobradiças diretamente a um perfil de aço. Solução particularmente útil para empresas instaladoras que executam vedações com painéis tipo paliçada, ripado ou lamelas horizontais em pilares de clínquer ou blocos de betão.

Dados técnicos

  • Fabricante: Locinox
  • Material das placas: aço galvanizado a quente com revestimento preto
  • Material das buchas: aço galvanizado
  • Material dos parafusos cónicos: aço inoxidável
  • Peso líquido do kit: 1,08 kg
  • EAN: 5414768056677
