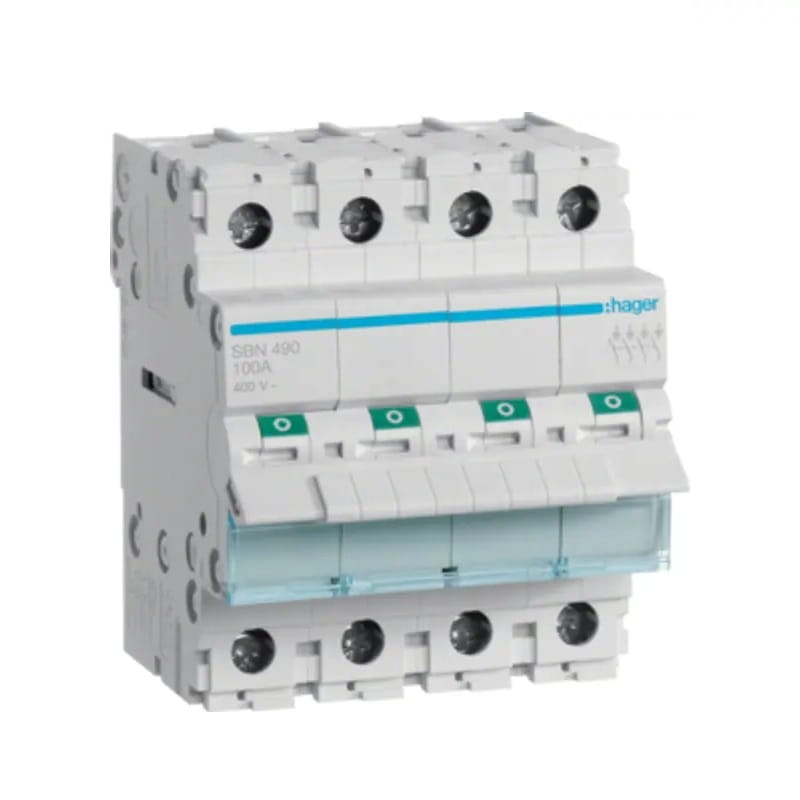

Hager Seccionador Isolador Trifásico 4P 100A 400V AC

Go to Product feedback

O Interruptor isolador trifásico 4P 100A 400V AC SBN490 HAGER é um tipo de interrutor elétrico que desempenha várias funções: conduz a corrente em condições nominais e durante sobrecargas (incluindo um curto-circuito durante um período de tempo especificado), desliga o circuito em condições nominais e de falha, e isola, cumprindo os requisitos de propriedade de isolamento para o funcionamento seguro do equipamento.

Go to full description
with VAT without VAT
Price 29,35 €
incl. 23% VAT

Shipping costs are not included in the price.

Escolha a variante:

Individual variants may differ in price

Opções de Embalagem

pçs
Availability:
Em estoque (grande quantidade)
Shipping time: 8 dias úteis

Características do produto

[PIM] rozlaczniki-izolacyjne #95

  • Aplicação AC (rede)
  • Tipo de seccionador seccionador
  • Corrente nominal [A] 100A
  • Número de polos 4P
  • Tensão nominal [V] 400V AC
  • Marca HAGER

Descrição

Hager Seccionador isolador trifásico 4P 100A 400V AC

O Interruptor isolador trifásico 4P 100A 400V AC SBN490 HAGER é um tipo de interrutor elétrico que desempenha várias funções: conduz a corrente em condições nominais e durante sobrecargas (incluindo um curto-circuito durante um período de tempo especificado), desliga o circuito em condições nominais e de falha, e isola, cumprindo os requisitos de propriedade de isolamento para o funcionamento seguro do equipamento.

Cada seccionador modular HAGER possui campos verdes/vermelhos na alavanca de acionamento para permitir uma visualização clara da posição do seccionador. O aparelho SBN463 é fabricado em plástico resistente e é adequado para temperaturas de -20ºC a +50ºC.

ESPECIFICAÇÃO

Fabricante
HAGER
Corrente nominal
100 A
Número de pólos
4 P
Tensão nominal de comutação Ue (AC)
400 V
Frequência nominal
50/60 Hz
Tensão nominal de isolamento Ui
440 V
Tipo de entrada de tensão 1
AC
Tensão nominal de pico suportável Uimp
6000 V
Capacidade de transporte de corrente alternada AC21, categoria A
100 A
Corrente operacional nominal (AC23), categoria A
40 A
Capacidade de transporte de corrente AC21 na categoria B
100 A
Capacidade de transporte de corrente admissível AC22 da categoria A
100 A
Capacidade de transporte de corrente admissível AC22 da categoria B
100 A
Corrente nominal de funcionamento (AC23), categoria B
40 A
Corrente de curto-circuito com fusíveis gl-gG
1200 A
Capacidade de fecho a 400 V em AC23A
1692 A
Corrente nominal de resistência a curto-circuito 1s
1,2 kA
Invólucro exterior alimentado com corrente térmica
100 A
Perda de potência total para a corrente nominal
22 W
Perda de potência por pólo para a corrente nominal
5,5 W
Vida eléctrica sob carga nominal em ciclos de funcionamento (AC21)
2500
Vida eléctrica sob carga nominal em ciclos de trabalho (AC22)
2500
Resistência mecânica (número de ciclos)
40 000
Secção transversal de um condutor flexível (fio) num terminal
6 / 35 mm²
Secção transversal de um condutor rígido (fio) num terminal
6 / 50 mm²
Binário de aperto
3,6 Nm
Tipo de ligação
Com parafuso
Número de contactos NA
4
Temperatura de armazenamento
De -40ºC a +80ºC
Grau de proteção
IP20
Dimensões
69 x 83 x 70 mm
Norma
IEC 60947-3
Diretiva europeia RoHs
Conformidade
Grau de poluição em conformidade com a norma IEC 60664 / IEC 60947-2
2

Configuração disponível

Código do produto

Catálogo n.
EAN
Modelo
GPV-401-120
next arrow image
SBN490/HAG
3250615510310
SBN490
