Grampo terminal H40 L50 - lacado - preto
Leave feedback on the product

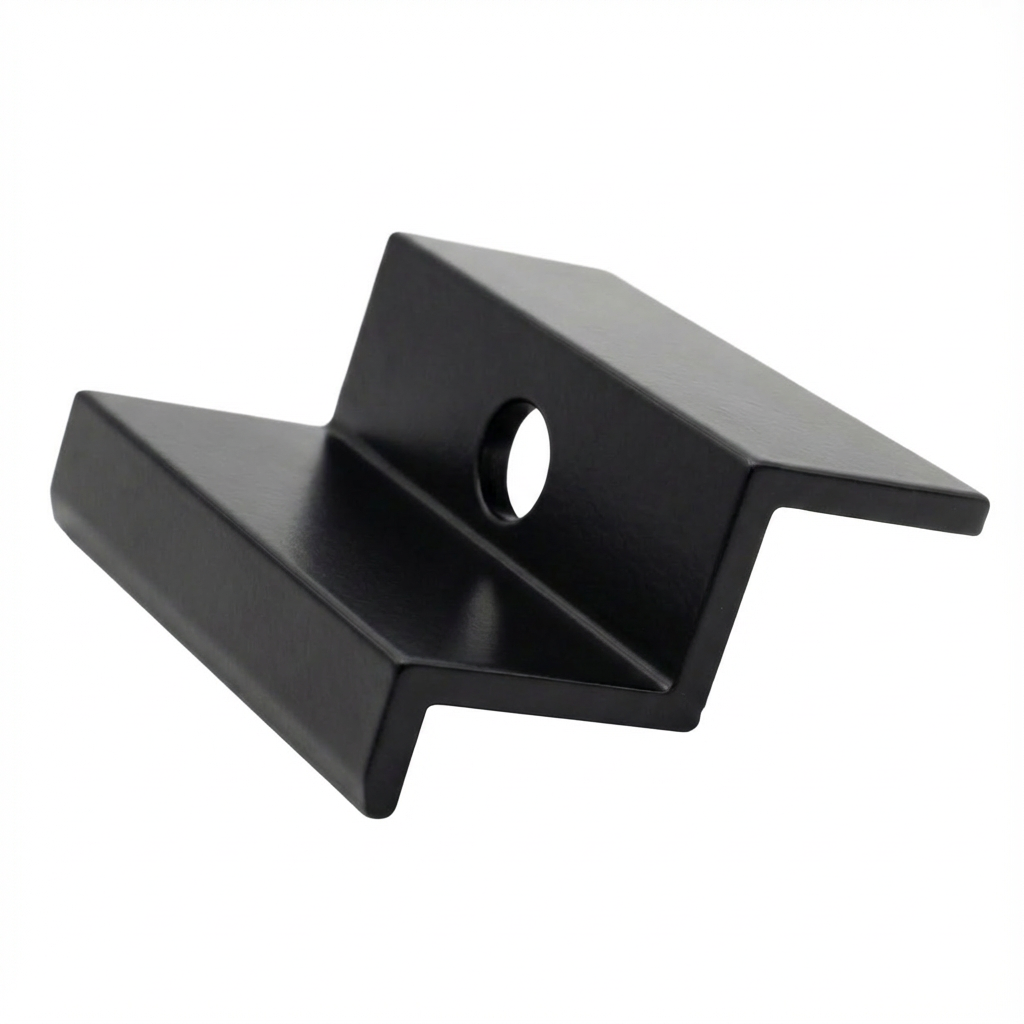

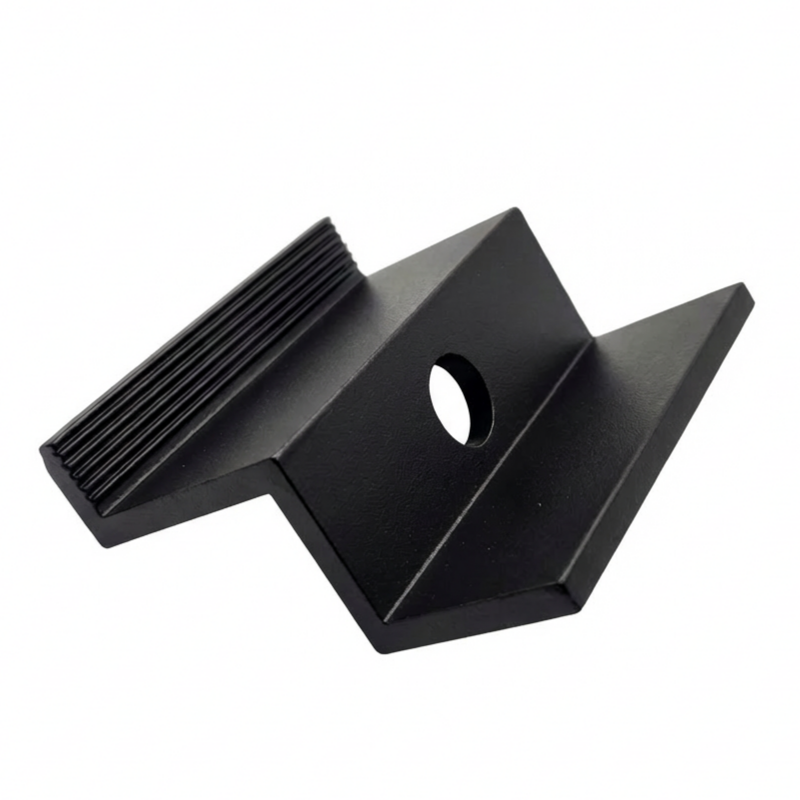

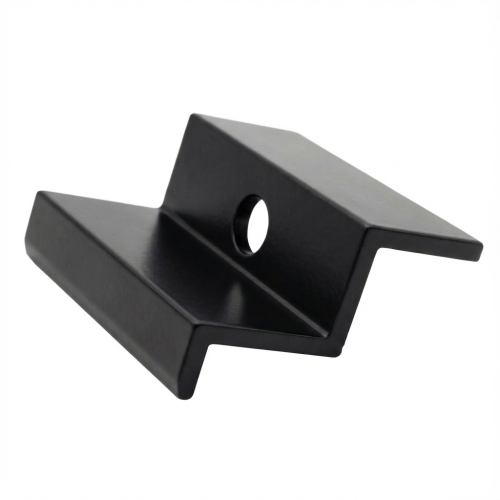

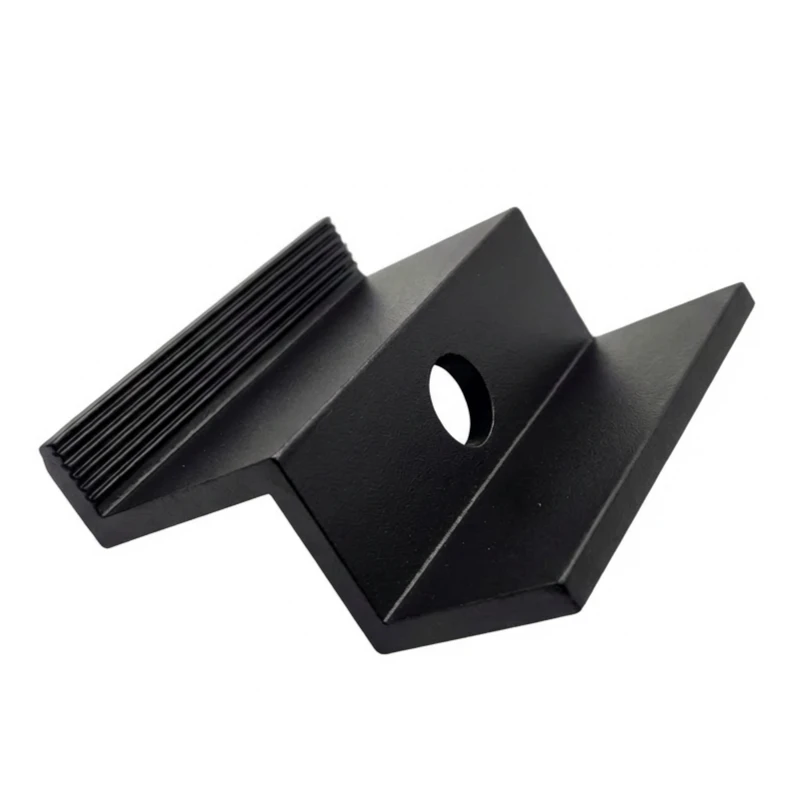

Grampo de aperto terminal para módulos FV com moldura de 40 mm, fabricado em alumínio EN AW 6063-T66 com acabamento lacado a preto. Destinado à fixação de painéis extremos em fila sobre perfis de alumínio. Diâmetro do orifício de montagem M8, elevada resistência à corrosão e condições atmosféricas.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: PV-03-79
Características do produto
[PIM] Klemy #34
- Tipo de grampo Grampo final
- Espessura do painel [mm] 40
- Cor Preto
- Pino de aterramento Não
- Acessórios incluídos Sem acessórios
Descrição
Grampo terminal H40 L50 - preto com pino
Grampo de aperto terminal H40 é um elemento de montagem profissional destinado à fixação de módulos fotovoltaicos com altura de moldura de 40 mm. Fabricado em liga de alumínio de alta qualidade 6063-T66, garante uma fixação duradoura e segura dos painéis solares na estrutura de suporte. A superfície do elemento possui acabamento lacado a preto, que o protege adicionalmente contra a ação de fatores atmosféricos e confere um aspeto estético à instalação.
O grampo terminal é ideal para painéis montados individualmente ou em posições extremas na fileira.

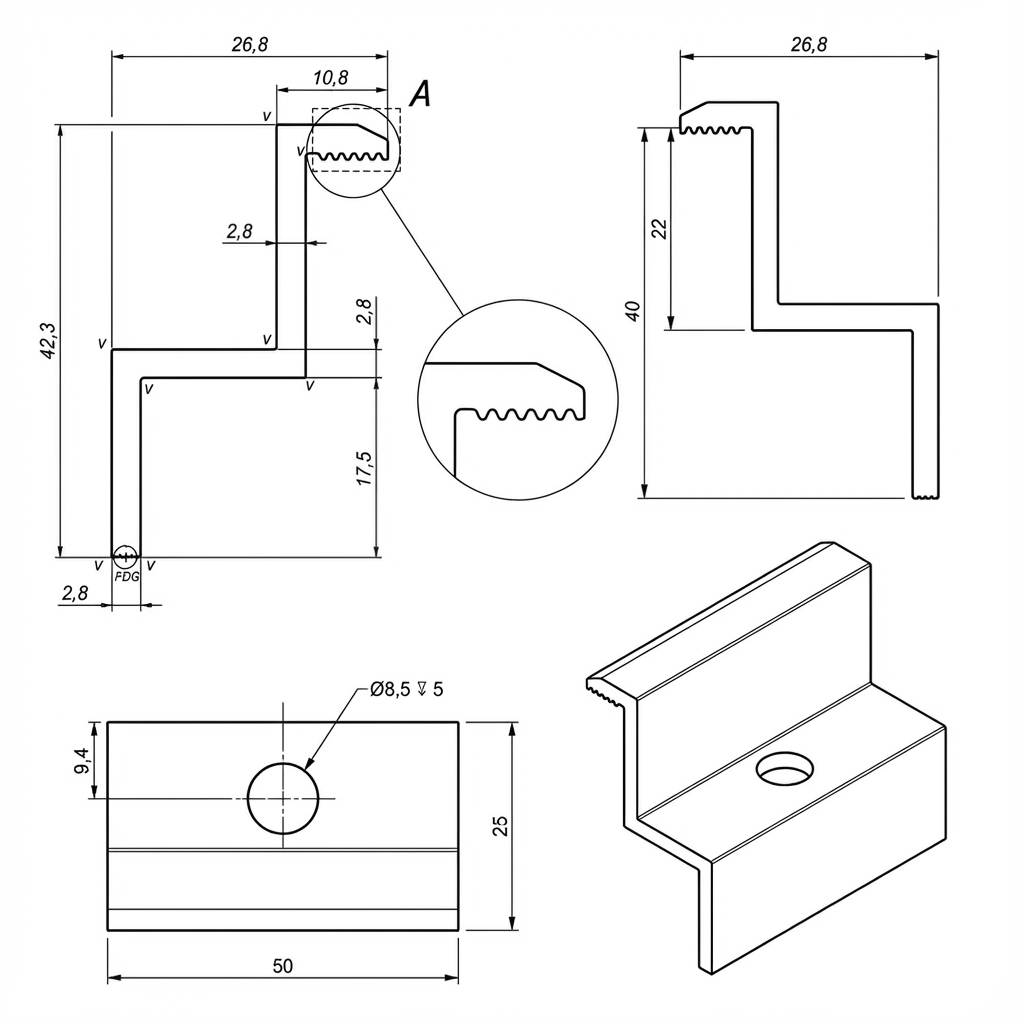

Dados técnicos
- Altura da moldura do módulo: 40 mm
- Altura total: 42,8 mm
- Diâmetro do orifício de montagem: 8,5 (M8)
- Material: alumínio EN AW 6063-T66
- Acabamento: lacado a preto
- Binário de aperto recomendado: valor dependente da documentação do fabricante do módulo PV
- Parafusos utilizados: M8
Aplicação
O grampo de aperto terminal é um elemento de fixação essencial em instalações de módulos solares – serve para fixar painéis extremos na fileira ao perfil de alumínio. O produto destina-se à montagem de módulos solares em telhados planos e inclinados. Utilize o grampo terminal para fixar painéis no início e no fim de cada fileira. Entre painéis adjacentes na fileira devem ser utilizados grampos intermédios.
Compatibilidade
- Perfis de alumínio adaptados para parafusos hexagonais
- Perfis de alumínio para parafusos tipo T
- Perfis trapezoidais para telhados de chapa trapezoidal
Vantagens
- Material de alta qualidade – fabricado em alumínio EN AW 6063-T66, caracteriza-se por elevada resistência às condições atmosféricas
- Durabilidade – alta qualidade de fabrico garante fixação duradoura da estrutura de painéis fotovoltaicos
- Resistência à corrosão – resistente à ação de fatores externos e à corrosão
- Resistência mecânica – resistente a impactos e danos mecânicos
- Estética – acabamento lacado a preto garante um aspeto atrativo da instalação PV
- Ideal para painéis individuais – solução excelente para módulos montados individualmente ou em posições extremas na fileira
Instruções de montagem
- Monte o grampo utilizando porca deslizante e parafuso M8
- Aperte o parafuso com força de acordo com as recomendações do fabricante do módulo PV
- Para cada fileira de painéis são necessários no mínimo quatro grampos terminais – dois no início, dois no fim da fileira de painéis
Conteúdo da embalagem Grampo de aperto terminal H40. Atenção: parafusos, porcas e porcas deslizantes devem ser adquiridos separadamente.
