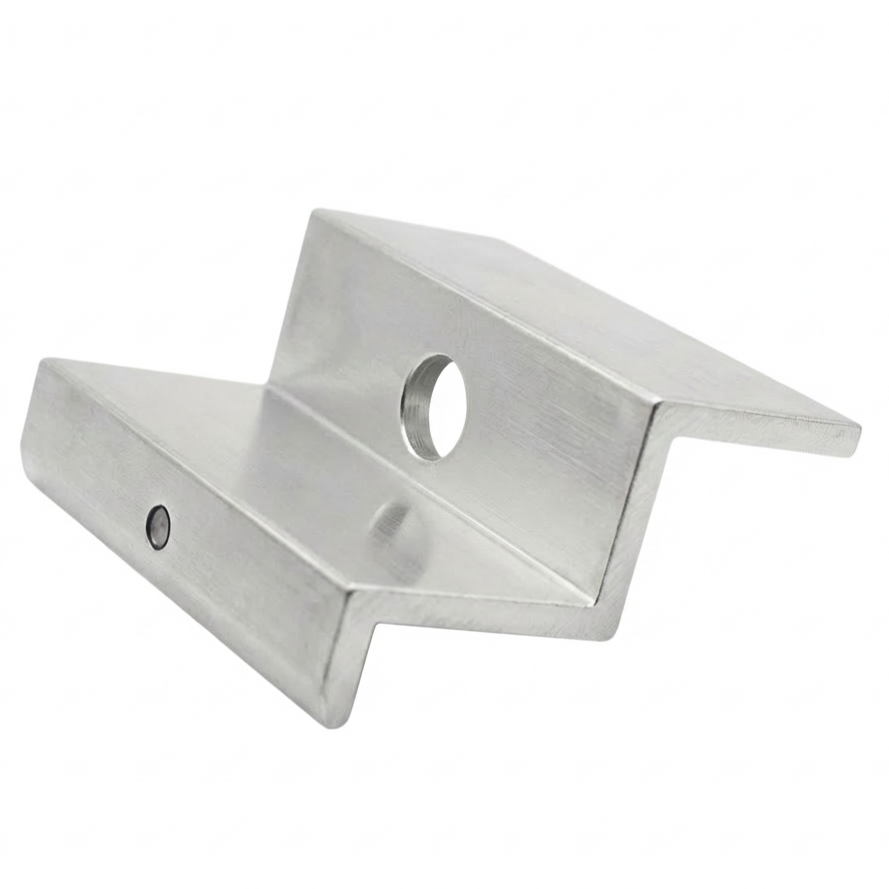

  • [RDY] Grampo terminal H40 L50 - bruto com pino PV-03-80 (1)

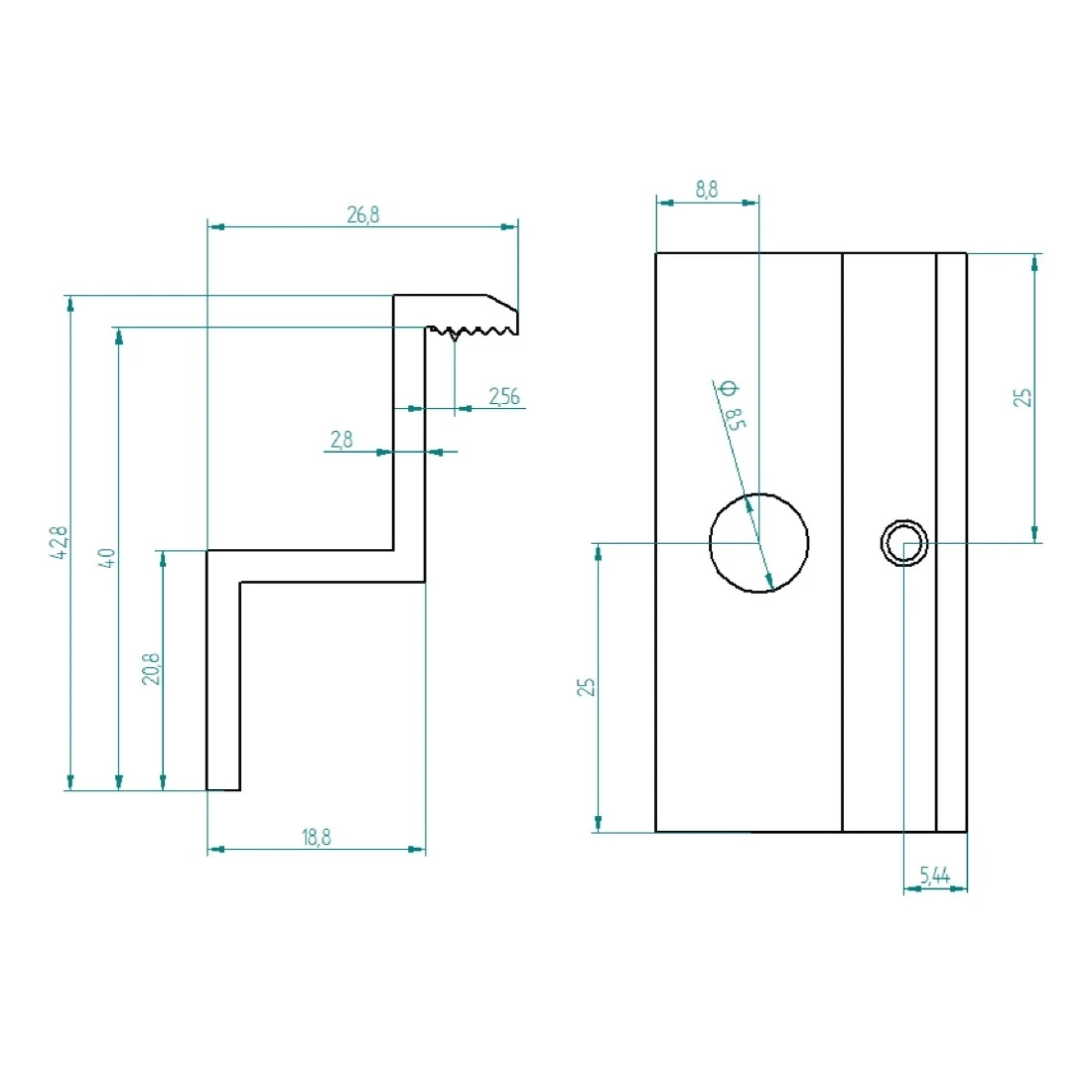

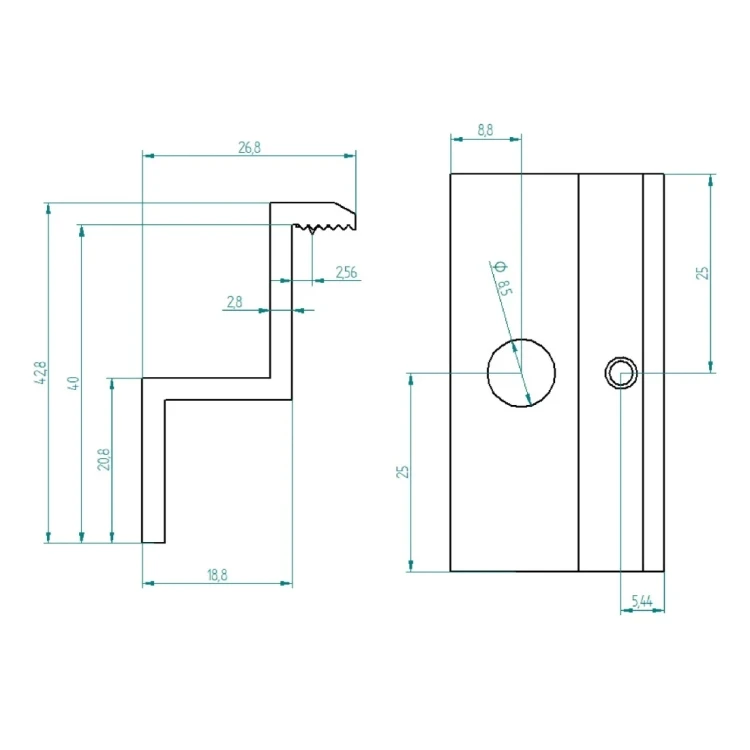

  • [RDY] Grampo terminal H40 L50 - bruto com pino PV-03-80 (2)

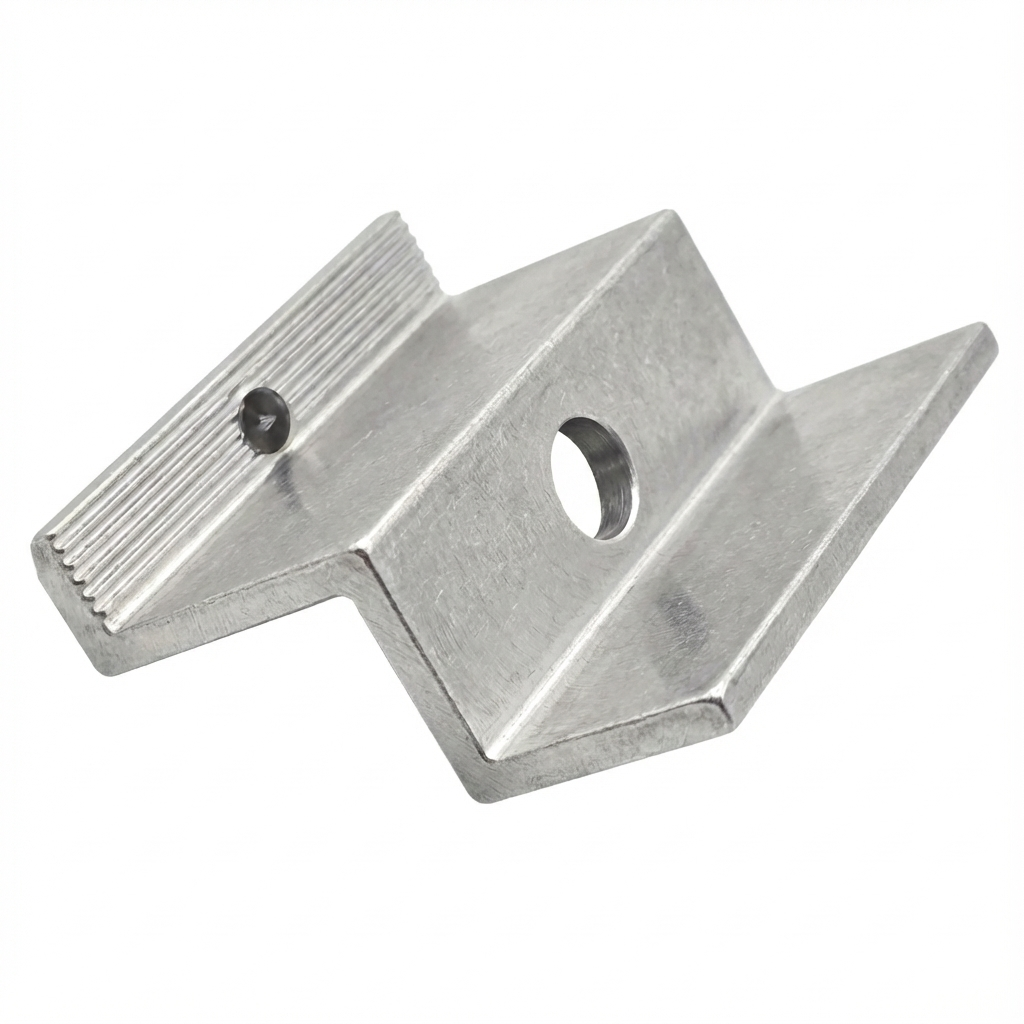

  • [RDY] Grampo terminal H40 L50 - bruto com pino PV-03-80 (3)
Synerga

Grampo terminal H40 L50 - bruto com pino

Go to Product feedback

Grampo terminal de aperto H40 com pino de ligação à terra para módulos FV com moldura de 40 mm. Fabricado em alumínio EN AW 6063-T66, garante equalização de potencial sem anilhas adicionais. Ideal para montagem de painéis extremos em estruturas de suporte.

Go to full description
with VAT without VAT
Price 0,47 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque (grande quantidade)
Shipping time: 24 horas

Características do produto

[PIM] Klemy #34

  • Tipo de grampo Grampo final
  • Espessura do painel [mm] 40
  • Cor Prateado
  • Pino de aterramento Sim
  • Acessórios incluídos Sem acessórios

Descrição

Grampo terminal H40 L50 - bruto com pino

Grampo de aperto terminal H40 com pino de ligação à terra é um elemento de montagem profissional destinado à fixação de módulos fotovoltaicos com altura de moldura de 40 mm. Fabricado em liga de alumínio de alta qualidade 6063-T66, garante uma fixação durável e segura dos painéis solares na estrutura de suporte. A superfície do elemento permanece bruta, sem revestimentos de proteção adicionais, o que permite uma equalização de potencial precisa e fiável entre os elementos da instalação.

A característica distintiva deste grampo é o pino de ligação à terra integrado, que permite uma equalização de potencial rápida e eficaz entre o módulo fotovoltaico e a estrutura de suporte. Durante o aperto, o pino perfura a camada anodizada da moldura, garantindo a continuidade da ligação. Esta solução não só facilita a montagem – eliminando a necessidade de utilizar anilhas de ligação à terra adicionais – como também reduz significativamente o tempo de instalação e oferece um elevado nível de segurança e eficiência de todo o sistema.

Esta solução inovadora apoia instalações de proteção contra raios e sobretensões, particularmente útil em sistemas fotovoltaicos. O grampo terminal com pino de ligação à terra é ideal para painéis montados individualmente ou em posições extremas na fila.

Dados técnicos

  • Altura da moldura do módulo: 40 mm
  • Altura total: 42,8 mm
  • Diâmetro do orifício de montagem: 8,5 (M8)
  • Material: alumínio EN AW 6063-T66
  • Acabamento: bruto
  • Binário de aperto recomendado: valor dependente da documentação do fabricante do módulo PV
  • Parafusos utilizados: M8

Aplicação

O grampo de aperto terminal é um elemento de fixação essencial em instalações de módulos solares – serve para fixar painéis extremos na fila ao perfil de alumínio. O produto destina-se à montagem de módulos solares em telhados planos e inclinados. Utilize o grampo terminal para fixar painéis no início e no fim de cada fila. Entre painéis adjacentes na fila, devem ser utilizados grampos intermédios.

Compatibilidade

  • Perfis de alumínio adaptados a parafusos sextavados
  • Perfis de alumínio para parafusos tipo T
  • Perfis trapezoidais para telhados de chapa trapezoidal

Vantagens

  • Material de alta qualidade – fabricado em alumínio EN AW 6063-T66, caracteriza-se por grande resistência às condições atmosféricas
  • Durabilidade – alta qualidade de fabrico garante fixação durável da estrutura dos painéis fotovoltaicos
  • Resistência à corrosão – resistente à ação de fatores externos e à corrosão
  • Resistência mecânica – resistente a impactos e danos mecânicos
  • Ligação à terra integrada – o pino de ligação à terra elimina a necessidade de utilizar anilhas de ligação à terra, o que reduz o tempo e aumenta a conveniência da montagem
  • Equalização de potencial – garante continuidade do contacto elétrico entre o módulo e a estrutura de suporte
  • Ideal para painéis individuais – solução excelente para módulos montados individualmente ou em posições extremas na fila

Instruções de montagem

  • Monte o grampo no carril de montagem utilizando uma porca deslizante e parafuso M8
  • Coloque o painel fotovoltaico extremo na área do grampo, certificando-se de que o pino de ligação à terra está em contacto com a moldura do módulo
  • Aperte o parafuso de acordo com as recomendações do fabricante do módulo PV
  • Para cada fila de painéis são necessários no mínimo quatro grampos terminais – dois no início, dois no fim da fila de painéis
  • Não utilize grampos terminais anodizados ou lacados com pino. Nesse caso, utilize um grampo terminal sem pino e uma chapa de contacto especial montada entre a moldura do painel e o perfil de alumínio

Conteúdo da embalagem Grampo de aperto terminal H40 com pino de ligação à terra. Atenção: parafusos, porcas e porcas deslizantes devem ser adquiridos separadamente.
