Grampo terminal H35 L50 - bruto com pino de ligação à terra

Disponibilidade: Em estoque (grande quantidade)

Entregue em até: 8 dias úteis

Weight: 0.03 kg

Preço/ pçs: 0,52 € 0.52

incl. 23% IMPOSTO, excl. custos de envio

Preço líquido/ pçs: (0,42 €)

excl. 23% IMPOSTO, excl. custos de envio

quantidade pçs

product unavailable

adicionar à lista de desejos

Avaliação:

Fornecedor: Synerga

Código do produto: PV-03-38

recomendar a um amigo

Descrição

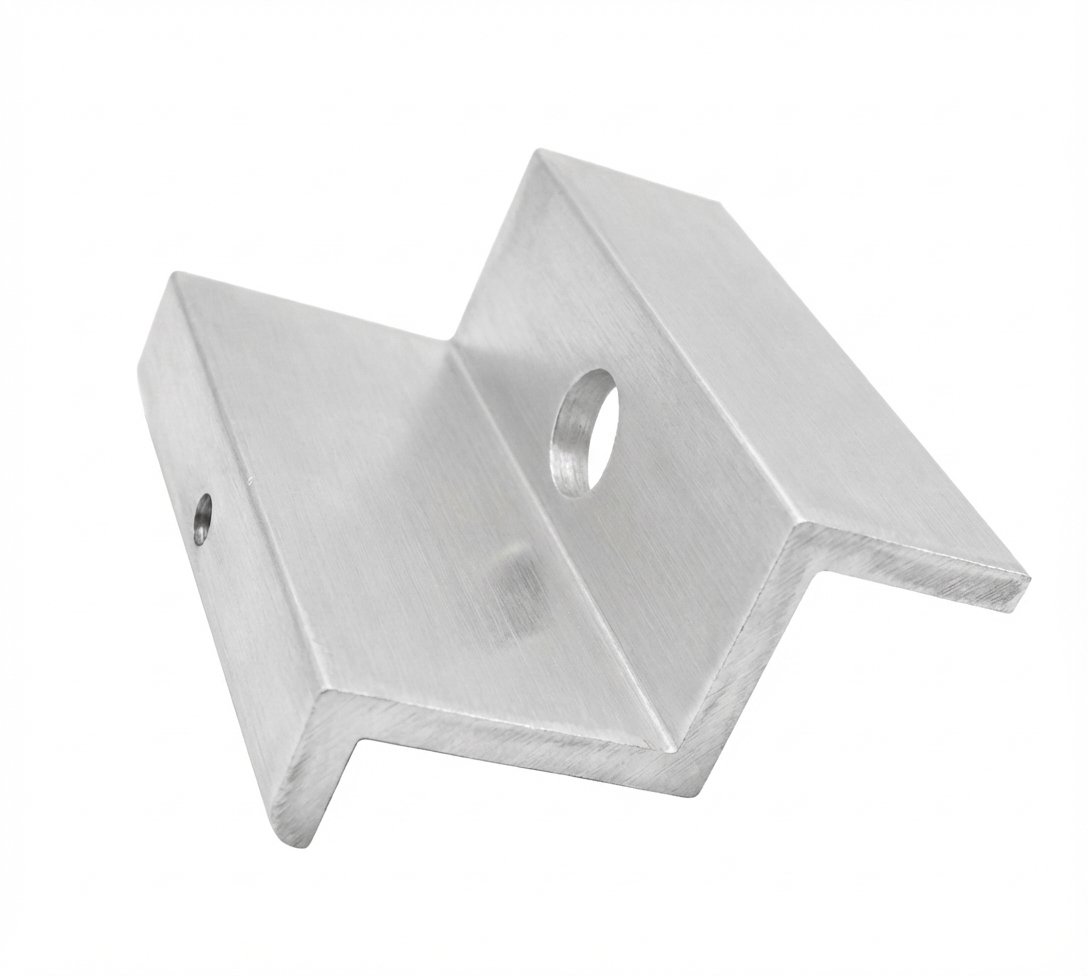

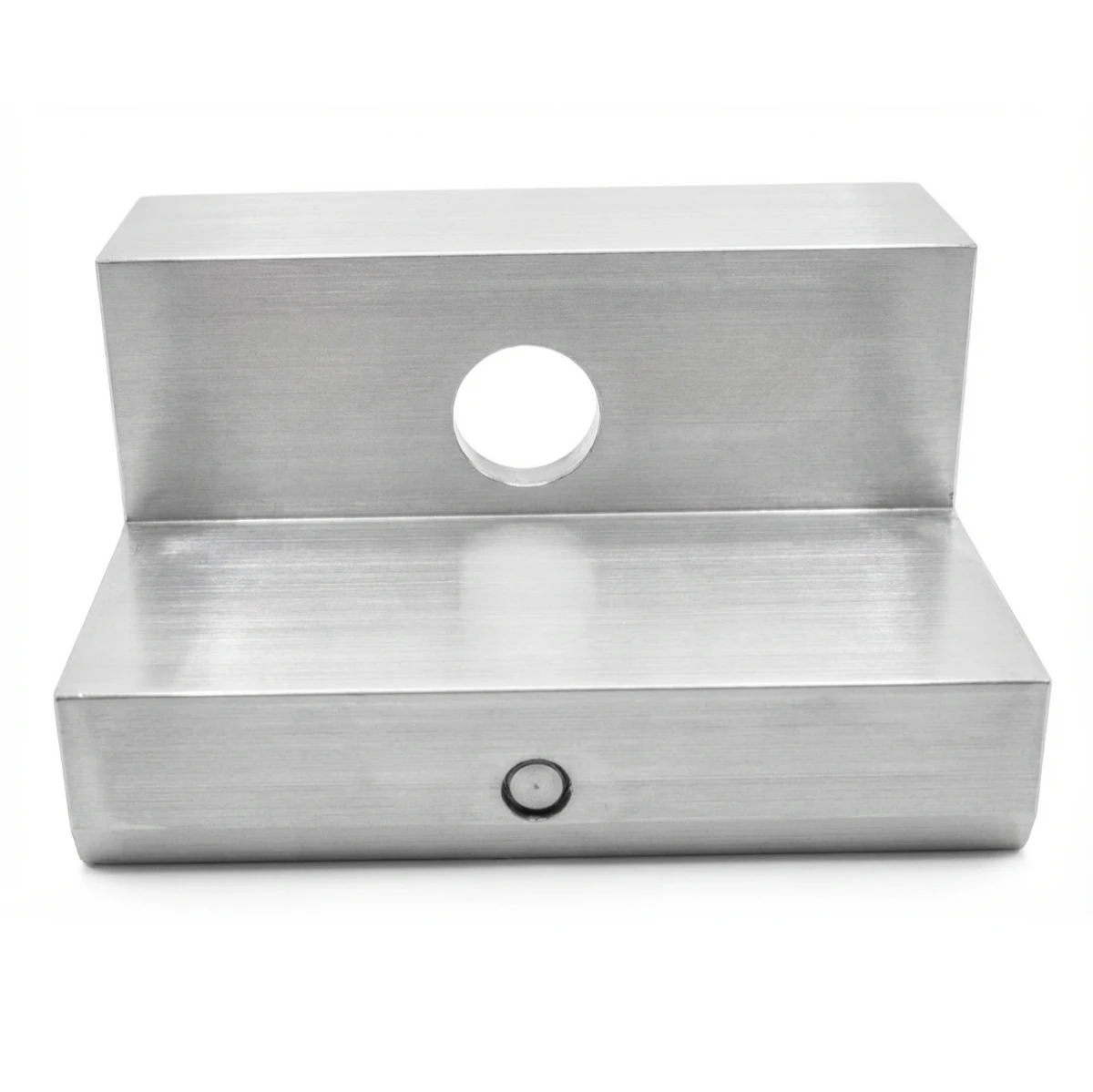

Grampo terminal H35 L50 - natural com pino de ligação à terra

Grampo de aperto terminal H35 com pino de ligação à terra é um elemento de montagem profissional destinado à fixação de módulos fotovoltaicos com altura de moldura de 35 mm. Fabricado em liga de alumínio de alta qualidade 6063-T66, garante uma fixação durável e segura dos painéis solares na estrutura de suporte. A superfície do elemento permanece natural, sem revestimentos de proteção adicionais, o que permite uma equalização de potencial precisa e fiável entre os elementos da instalação.

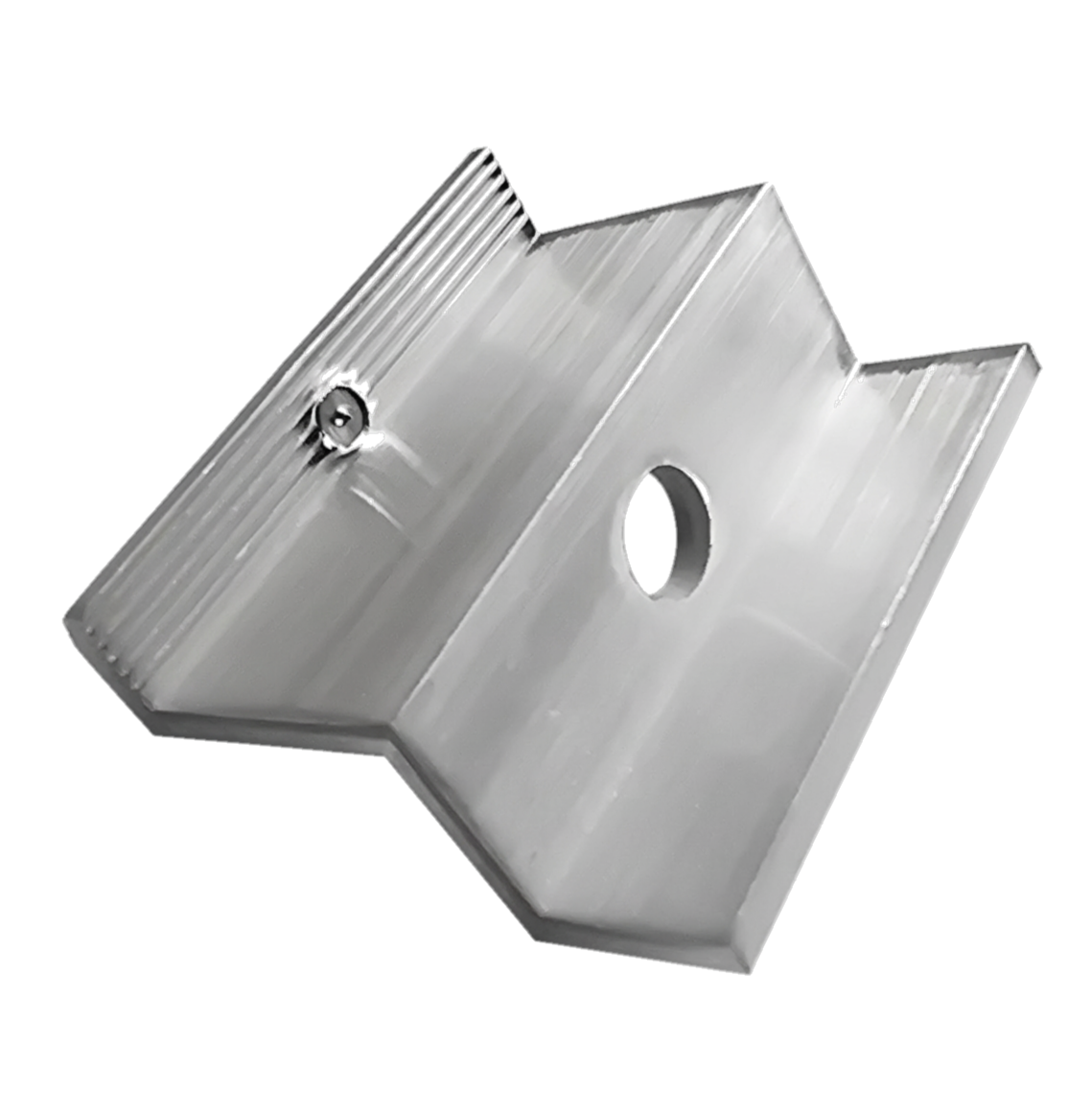

A característica distintiva deste grampo é o pino de ligação à terra integrado, que permite uma equalização de potencial rápida e eficaz entre o módulo fotovoltaico e a estrutura de suporte. Durante o aperto, o pino perfura a camada anodizada da moldura, garantindo a continuidade da ligação. Esta solução não só facilita a montagem – eliminando a necessidade de utilizar anilhas de ligação à terra adicionais – como também reduz significativamente o tempo de instalação e oferece um elevado nível de segurança e eficiência de todo o sistema.

Esta solução inovadora suporta instalações de proteção contra raios e sobretensões, particularmente útil em sistemas fotovoltaicos. O grampo terminal com pino de ligação à terra é ideal para painéis montados individualmente ou em posições extremas numa fila.

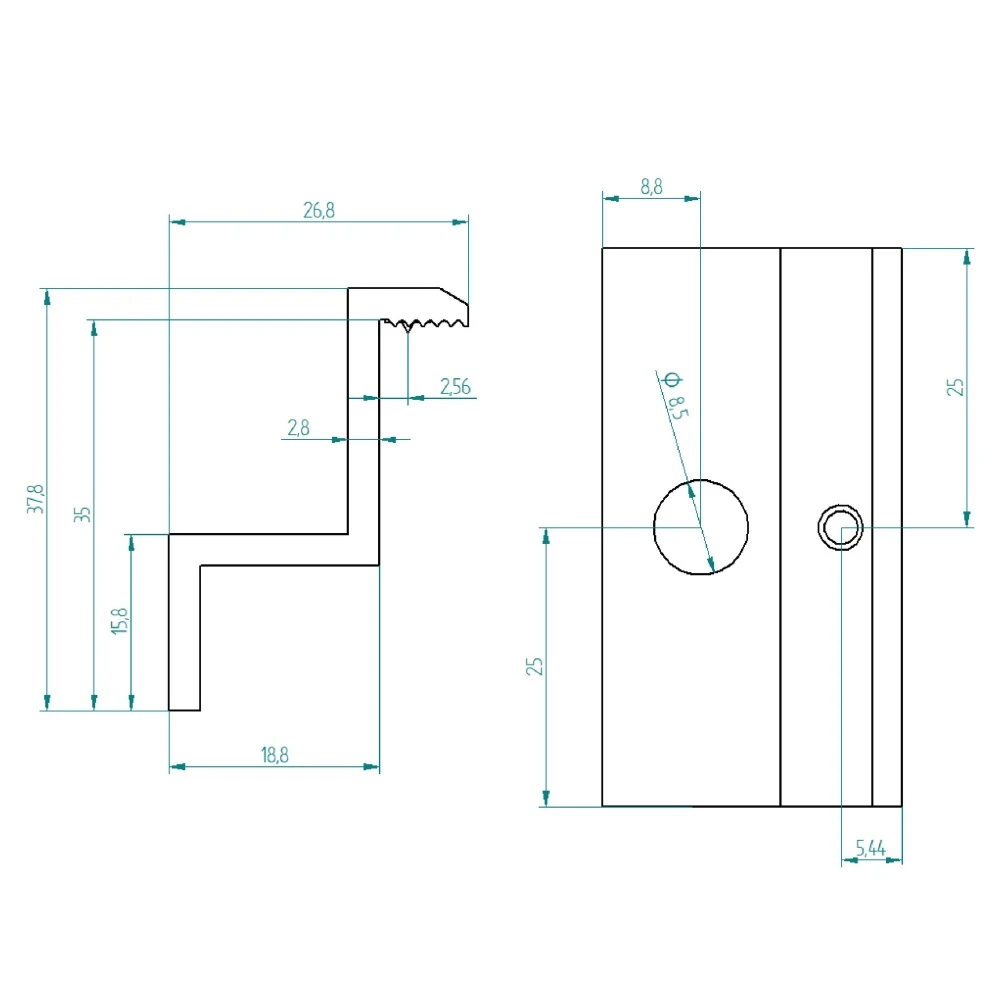

Dados técnicos

Altura da moldura do módulo: 35 mm

Altura total: 37,8 mm

Diâmetro do orifício de montagem: 8,5 mm (M8)

Material: alumínio 6063-T66

Acabamento: natural

Binário de aperto recomendado: valor dependente da documentação do fabricante do módulo FV

Parafusos utilizados: M8

Aplicação O grampo de aperto terminal é um elemento de fixação essencial em instalações de módulos solares – serve para fixar painéis extremos numa fila ao perfil de alumínio. O produto destina-se à montagem de módulos solares em telhados planos e inclinados. Utilize o grampo terminal para fixar painéis no início e no fim de cada fila. Entre painéis adjacentes na fila, devem ser utilizados grampos intermédios.

Compatibilidade

Perfis de alumínio adaptados para parafusos sextavados

Perfis de alumínio para parafusos tipo T

Perfis trapezoidais para telhados de chapa trapezoidal

Vantagens

Material de alta qualidade – fabricado em alumínio 6063-T66, caracteriza-se por grande resistência às condições atmosféricas

Durabilidade – alta qualidade de fabrico garante uma fixação durável da estrutura dos painéis fotovoltaicos

Resistência à corrosão – resistente à ação de fatores externos e à corrosão

Resistência mecânica – resistente a impactos e danos mecânicos

Ligação à terra integrada – o pino de ligação à terra elimina a necessidade de utilizar anilhas de ligação à terra, o que reduz o tempo e aumenta a conveniência da montagem

Equalização de potencial – garante continuidade do contacto elétrico entre o módulo e a estrutura de suporte

Ideal para painéis individuais – solução excelente para módulos montados individualmente ou em posições extremas numa fila

Instruções de montagem

Monte o grampo no carril de montagem utilizando uma porca deslizante e parafuso M8

Coloque o painel fotovoltaico extremo na área do grampo, certificando-se de que o pino de ligação à terra tem contacto com a moldura do módulo

Aperte o parafuso de acordo com as recomendações do fabricante do módulo FV

Para cada fila de painéis são necessários no mínimo quatro grampos terminais – dois no início, dois no fim da fila de painéis

Não utilize grampos terminais anodizados ou lacados com pino. Nesse caso, utilize um grampo terminal sem pino e uma chapa de contacto especial montada entre a moldura do painel e o perfil de alumínio

Conteúdo da embalagem Grampo de aperto terminal H35 com pino de ligação à terra. Atenção: parafusos, porcas e porcas deslizantes devem ser adquiridos separadamente.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Dados técnicos

Tipo de grampo	Grampo final
Espessura do painel [mm]	35
Cor	Prateado
Pino de aterramento	Sim
Acessórios incluídos	Sem acessórios
