Grampo para cabos de aço galvanizado 8 mm – tipo estribo, equivalente à DIN 741

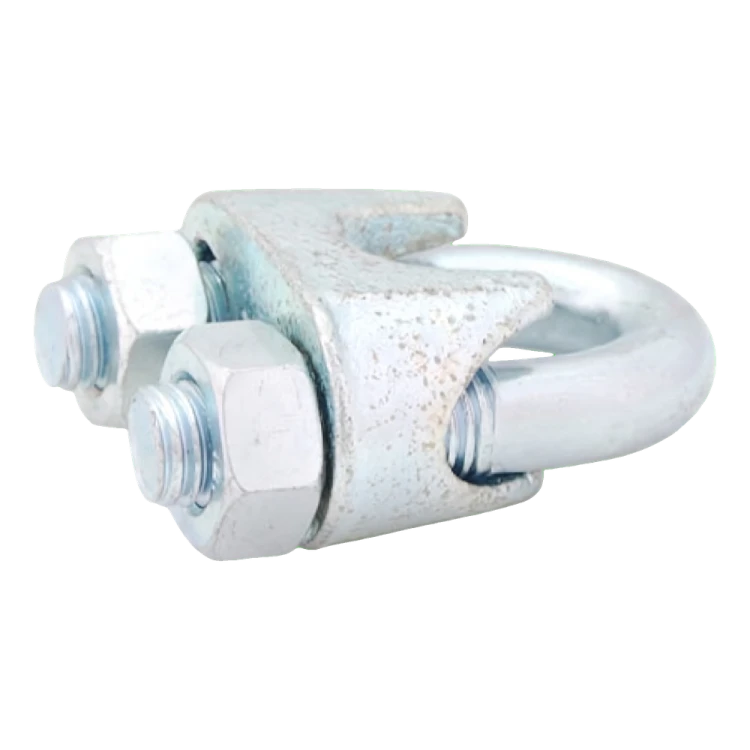

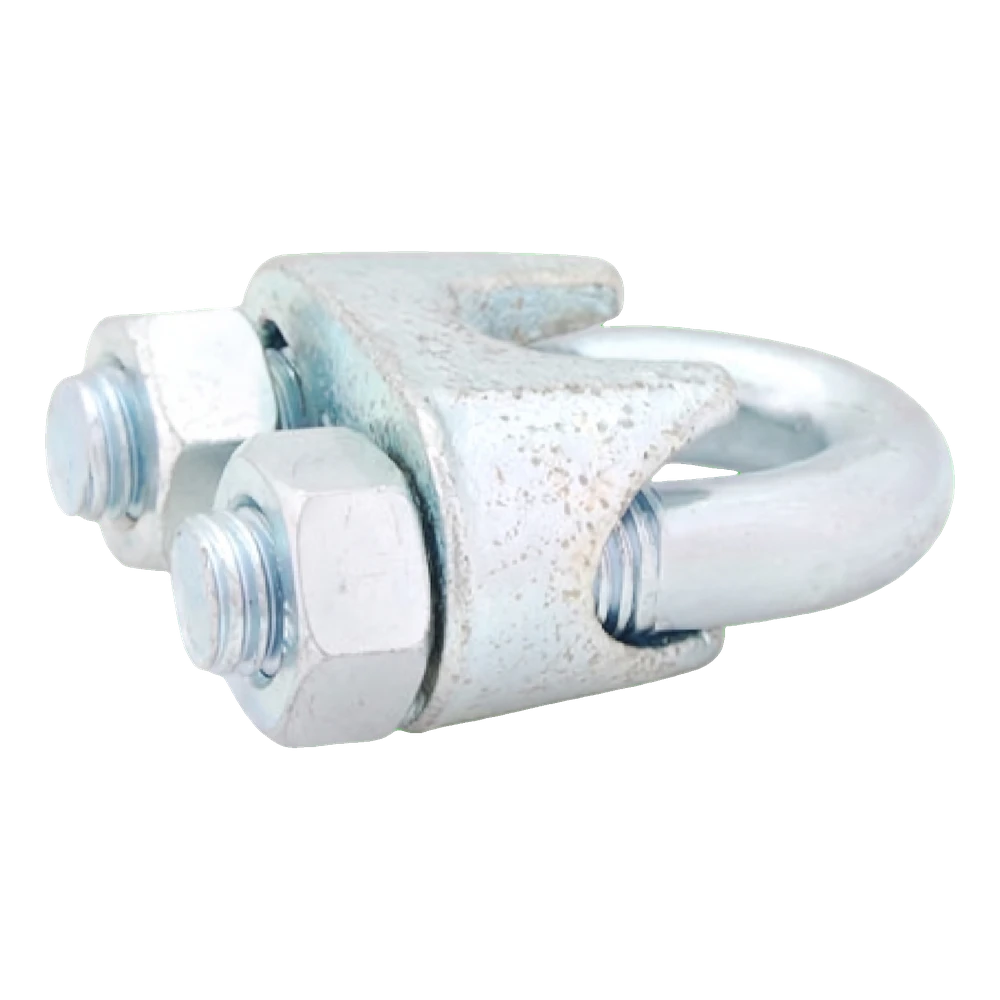

Grampo para cabos DIN 741 para cabos de aço com diâmetro de ⌀8 mm, fabricado pela Dromet. O elemento é composto por um estribo em aço C15, um corpo em ferro fundido e duas porcas com rosca M6, protegidos por um revestimento zincado que garante resistência à corrosão. O grampo destina-se à formação duradoura de laços e à união de troços de cabo de aço — é um acessório indispensável sempre que seja necessária uma terminação de cabo fiável, por exemplo na montagem de tirantes, em sistemas de proteção de estruturas ou em instalações de cabos. De acordo com a ficha técnica do fabricante, para formar um laço num cabo de ⌀8 mm são necessários no mínimo 5 grampos colocados a distâncias de 21 a 42 mm. O produto é vendido na unidade de 1 peça, o que permite encomendar com precisão o número exato de elementos necessário.

Vantagens do grampo para cabos Dromet

O desenho técnico apresenta as designações dimensionais do grampo: A — distância entre parafusos (rosca), B — altura do grampo, C — largura do corpo. Graças à geometria normalizada DIN 741, o grampo é totalmente permutável com outros grampos desta norma e é compatível com cabos de aço de diâmetro nominal de 8 mm.

A ficha técnica do fabricante Dromet apresenta toda a gama de tamanhos dos grampos para cabos da série ZL conforme a DIN 741 — de cabos de ⌀3 mm a ⌀40 mm. Para um cabo de ⌀8 mm corresponde a linha com rosca M6, dimensão B = 29 mm e C = 16 mm.
