Gancho para baloiço com rosca métrica zincado M8×160 mm

Varão roscado terminado numa argola fechada com a ponta saliente – para enroscar numa rosca métrica, p. ex., na suspensão de baloiços e cordas; aço de classe 5.8, zincado eletrolítico

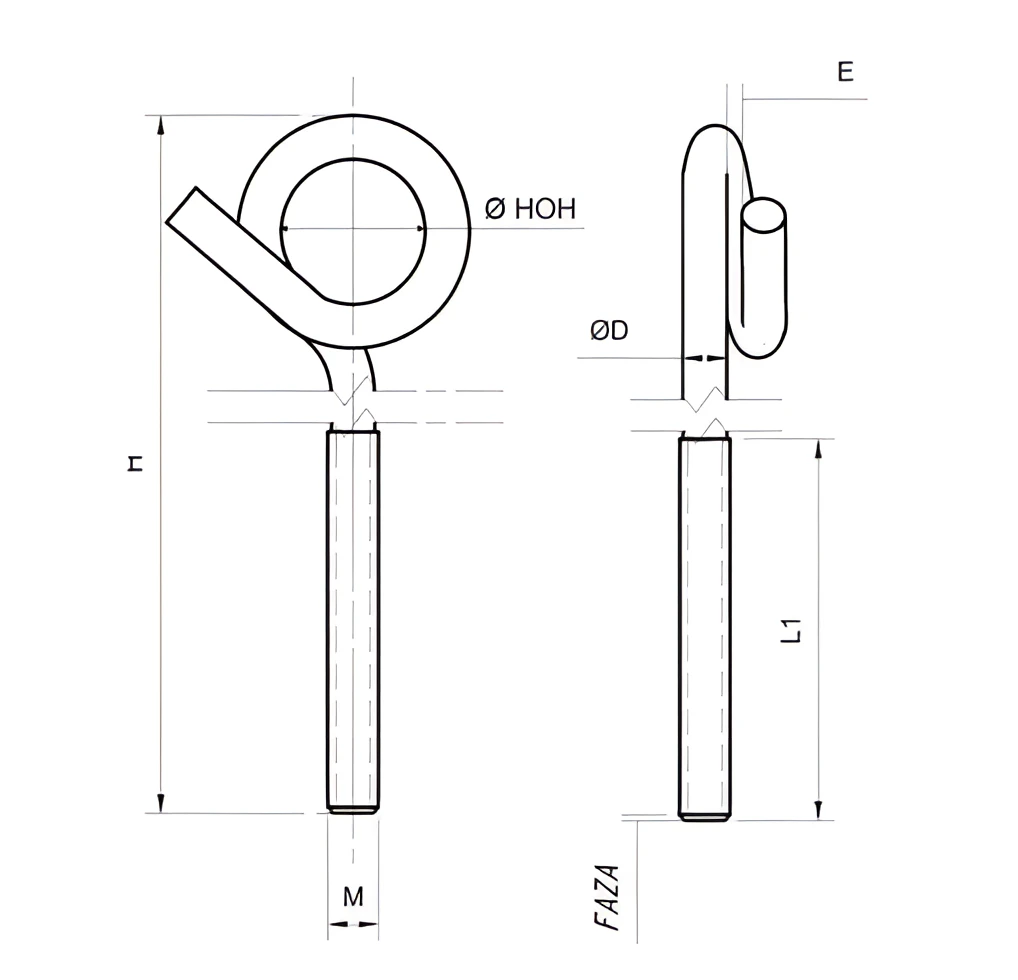

Abrir o desenho cotado em tamanho real

Sobre o produto

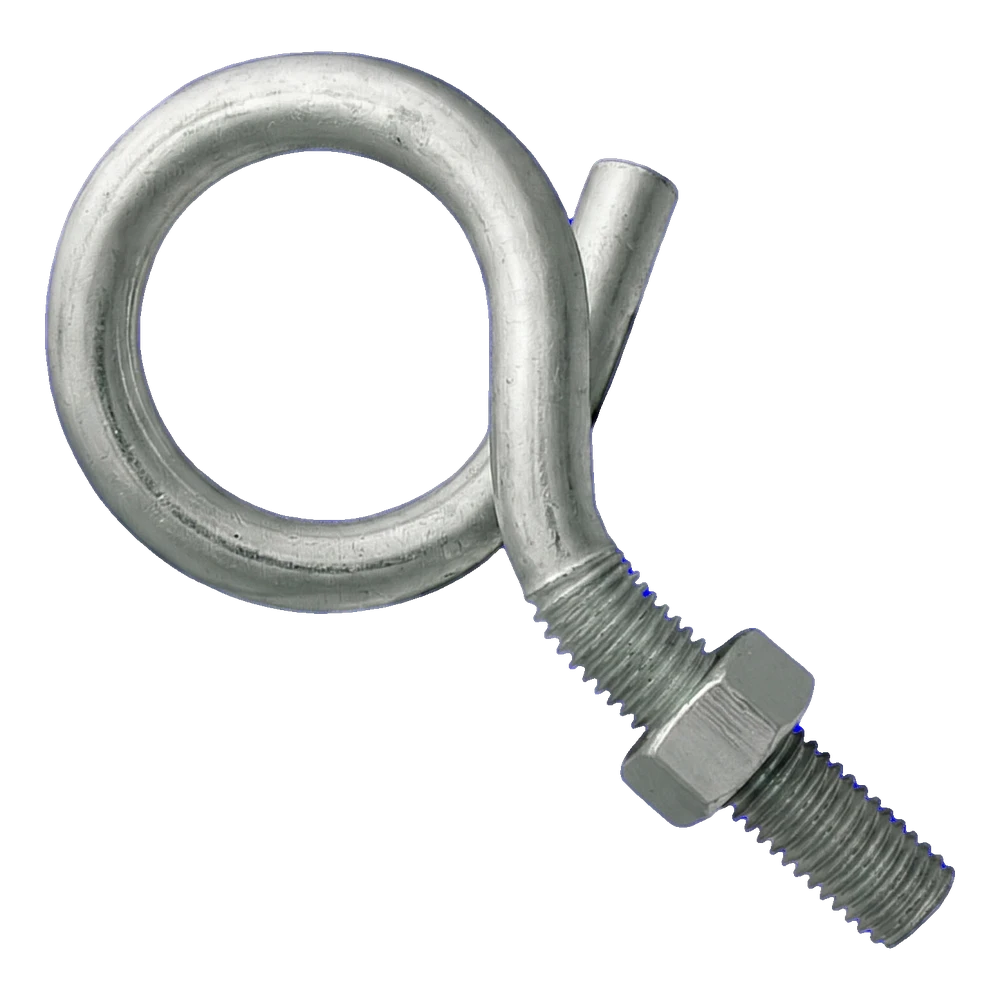

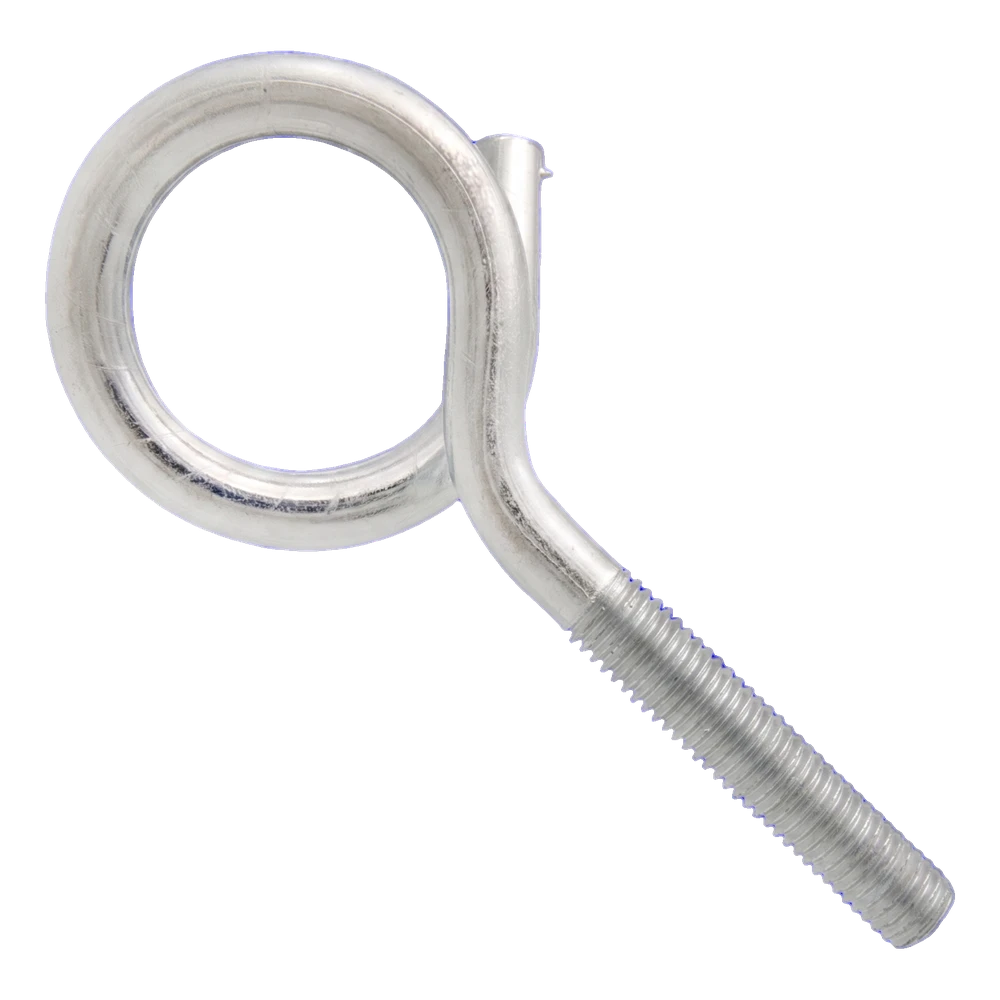

O gancho para baloiço com rosca métrica serve para suspender baloiços, redes de descanso e cordas. Consiste num varão roscado terminado numa argola fechada com a ponta saliente. Enrosca-se num elemento com rosca interior, por exemplo, na manga de uma bucha, numa porca ou num furo roscado.

A designação M8 indica a rosca métrica do gancho — a rosca do elemento de ligação deve ser compatível com esta. O comprimento total H é de 160 mm e é medido desde a extremidade da rosca até ao ponto mais afastado da parte curva. O comprimento da rosca L1 é de 105 mm e o diâmetro exterior da curvatura Dz é de 41 mm. Estes são valores nominais de acordo com a tabela do fabricante. Enrosque o gancho até à profundidade exigida pelo elemento de ligação e fixe a parte da rosca que fica saliente para além desse elemento com uma contraporca. Após a montagem, oriente a extremidade na direção de aplicação da carga; não aplique cargas laterais ao gancho na zona da curvatura.

Material: aço. Classe de resistência: 5.8. Revestimento: zincado eletrolítico. O revestimento de zinco protege o aço contra a corrosão em condições normais; em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o material de acordo com as condições de exposição. O fabricante não indica a capacidade de carga do gancho. A carga admissível depende do suporte e do modo de fixação — é definida pelo projeto ou pelo fabricante da ancoragem. Não utilize o gancho para elevar cargas nem para assegurar a proteção de pessoas contra quedas.

Dimensões

Material e revestimento

Unidade de venda

Seleção e montagem

• ✓Escolha a rosca do elemento de ligação compatível com M8 — ancoragem, porca ou manga com rosca interior.
• ✓Enrosque o gancho até à profundidade exigida pelo elemento de ligação (rosca disponível: L1 = 105 mm); fixe a parte da rosca que fica saliente para além desse elemento com uma contraporca.
• ✓Após a montagem, oriente a extremidade na direção de aplicação da carga; não aplique cargas laterais ao gancho na zona da curvatura.
