Fixação pontual vidro 8-16,76mm Ø 48/26/M10x38 AISI304 com chave sistema plano cetim
product unavailable
adicionar à lista de desejos
Descrição

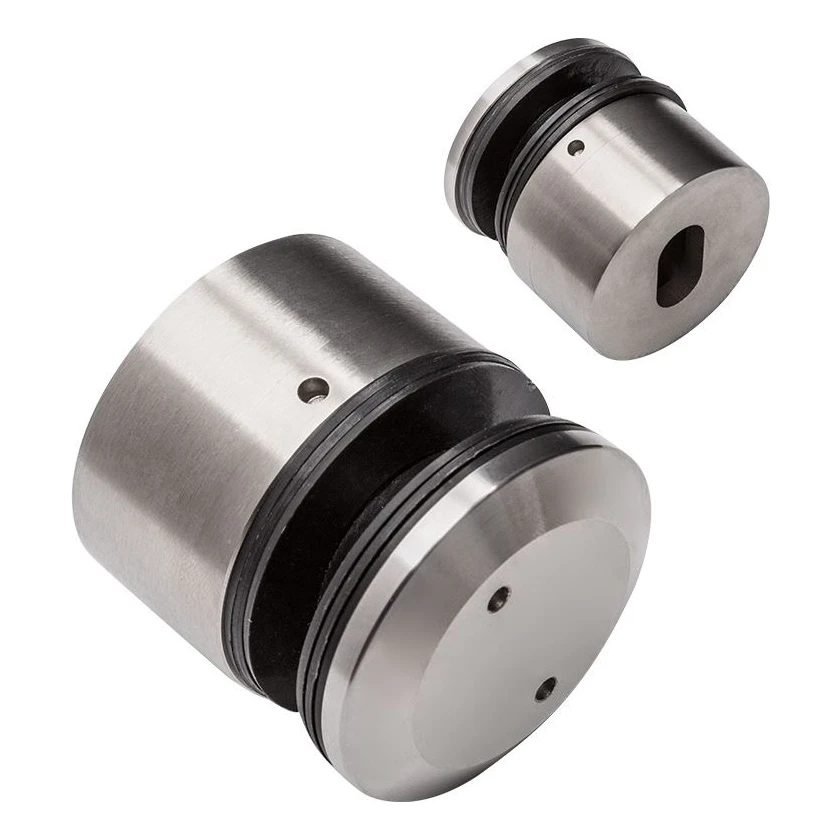

Fixação pontual para vidro Ø 48 mm AISI 304 – sistema plano, cetim
Fixação pontual redonda Ø 48 mm para fixação de vidro em balaustradas inoxidáveis — projetado para montagem em superfícies planas. Fabricado em aço inoxidável AISI 304 com acabamento cetim, combina estética com alta resistência à corrosão. Graças ao sistema de aperto com chave (furos para parafusos Ø 3,20 mm) garante fixação segura e regulável de vidros com espessura de 8 a 16,76 mm.
Construção e princípio de funcionamento
A fixação é composta por uma base de montagem com rosca interna M10 (fixada à estrutura portante) e uma porca de aperto aparafusada na rosca M39, que aperta o vidro através de vedantes de borracha. O furo de montagem na base tem forma de feijão (21,5 × 12 mm), permitindo ajuste da posição durante a montagem. O diâmetro interno da base é de 32 mm, e a distância entre furos para chave na porca é de 24 mm.

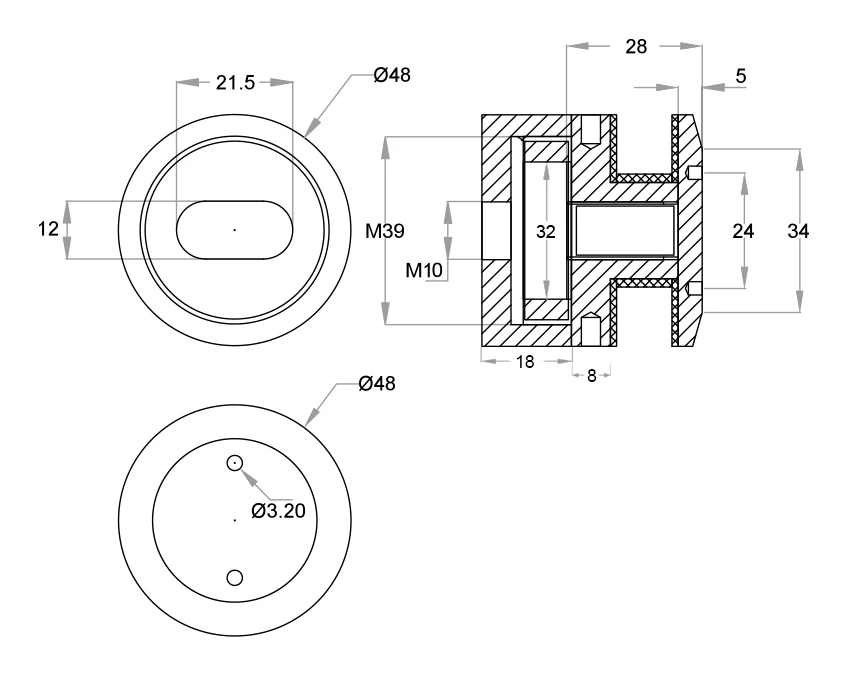

Dimensões e parâmetros técnicos
- Diâmetro externo: Ø 48 mm
- Rosca interna (fixação à estrutura): M10
- Rosca do corpo (base–porca): M39
- Profundidade da base: 18 mm
- Comprimento do distanciador: 8 mm
- Distância de montagem (base–porca): 28 mm
- Espessura da porca de aperto: 5 mm
- Diâmetro do rebaixo da porca: 34 mm
- Diâmetro interno da base: 32 mm
- Furo de montagem (feijão): 21,5 × 12 mm
- Distância entre furos para chave: 24 mm
- Diâmetro dos furos para chave: Ø 3,20 mm
- Espessura do vidro a fixar: 8–16,76 mm
- Material: aço inoxidável AISI 304
- Acabamento superficial: cetim
- Sistema de montagem: plano (em superfície plana)
- Peso: 0,4 kg
- EAN: 5903313206242
Aplicação
A fixação destina-se à montagem profissional de painéis de vidro em balaustradas, paredes cortina e divisórias de vidro temperado ou laminado. O sistema plano permite montagem direta em postes, perfis de aço ou outros elementos estruturais com superfície plana. O acabamento cetim harmoniza-se perfeitamente com balaustradas típicas de aço inoxidável escovado.
Dados técnicos
| Material | AISI 304 |
| Acabamento | Acetinado |
| Sistema de montagem | Plano |
| Espessura do vidro [mm] | 8-16,76 |
| Material | AISI 304 |
| Acabamento | Acetinado |
| Sistema de montagem | Plano |
| Espessura do vidro [mm] | 8-16,76 |
