Fixação pontual para vidro 8-16,76mm fi 48/26/M10x38 com chave de fendas AISI304 acetinado sistema plano

Go to Product feedback

Fixação pontual redonda fi 48 mm em aço inoxidável AISI 304 com acabamento acetinado para fixação de vidro com espessura de 8-16,76 mm em balaustradas. Sistema plano com rosca M10, regulação de posição através de orifício oval 21,5×12 mm.

Go to full description
with VAT without VAT
Price 7,15 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] uchwyty-do-szkla-punktowe #125

  • Material AISI 304
  • Acabamento Acetinado
  • Sistema de montagem Plano
  • Espessura do vidro [mm] 8-16,76

Descrição

Fixação pontual para vidro fi 48 mm AISI 304 acetinado – sistema plano

Fixação pontual redonda fi 48 mm para fixação de vidro em balaustradas inoxidáveis — destinada à montagem em superfícies planas. Fabricada em aço inoxidável AISI 304 com acabamento acetinado, que garante elevada resistência à corrosão e um aspeto estético e sóbrio. A fixação suporta vidros com espessura de 8 a 16,76 mm, sendo adequada tanto para balaustradas com vidros temperados como laminados.

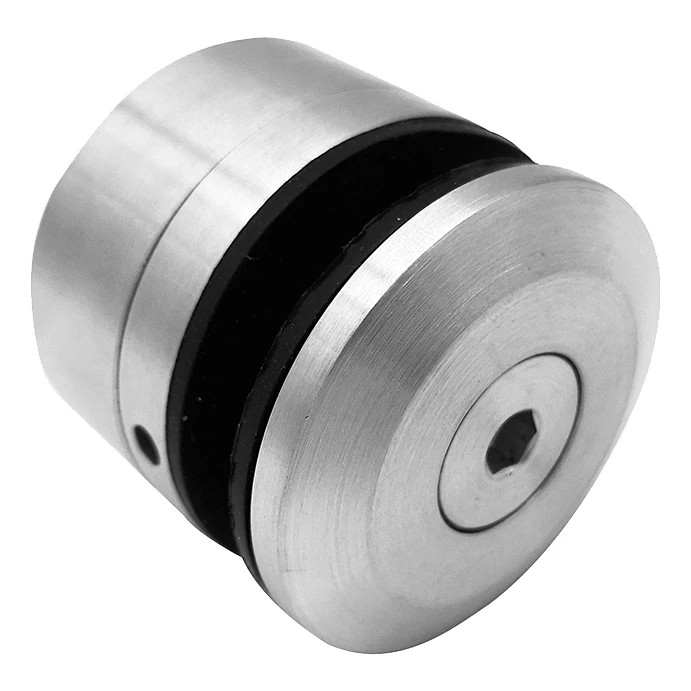

Fixação pontual para vidro fi 48 mm em aço inoxidável AISI 304, acabamento acetinado
Fixação pontual para vidro fi 48 mm em aço inoxidável AISI 304, acabamento acetinado

Construção e montagem

A fixação possui construção bipartida com vedações de borracha que protegem o vidro contra danos mecânicos e garantem uma fixação estável e sem folgas. A montagem é feita com chave de fendas, o que facilita o aperto preciso e permite uma instalação rápida sem ferramentas especializadas. O elemento de fixação está equipado com rosca M10, destinada à ligação com âncora inserida na estrutura portante. O orifício oval central com dimensões 21,5 × 12 mm permite a regulação da posição da fixação durante a montagem, o que é particularmente útil no alinhamento vertical das placas de vidro.

Desenho dimensional da fixação pontual fi 48 mm – vista frontal e corte lateral
Desenho dimensional da fixação pontual fi 48 mm – vista frontal e corte lateral

Dimensões e especificação técnica

  • Diâmetro exterior: fi 48 mm
  • Rosca de fixação: M10
  • Comprimento do veio roscado: 38 mm
  • Espessura do vidro: 8–16,76 mm
  • Orifício necessário no vidro: fi 20 mm
  • Orifício oval (regulação): 21,5 × 12 mm
  • Espessura da base: 3 mm
  • Profundidade da parte cilíndrica: 10 mm
  • Profundidade do degrau interno: 5 mm
  • Material: aço inoxidável AISI 304
  • Acabamento superficial: acetinado
  • Sistema de montagem: plano (flat)
  • Peso: 0,42 kg
  • Volume: 281,25 cm³

Aplicação

A fixação destina-se principalmente a balaustradas de vidro montadas em superfícies planas — pilares, paredes, perfis de aço. Graças ao alcance universal da espessura do vidro (8–16,76 mm) pode ser utilizada com vidros temperados monocamada e multicamada laminados (por exemplo, 2×8,38 mm = 16,76 mm). O acabamento acetinado harmoniza-se com outros elementos de balaustradas em aço inoxidável escovado, mantendo um aspeto coerente de toda a instalação.
