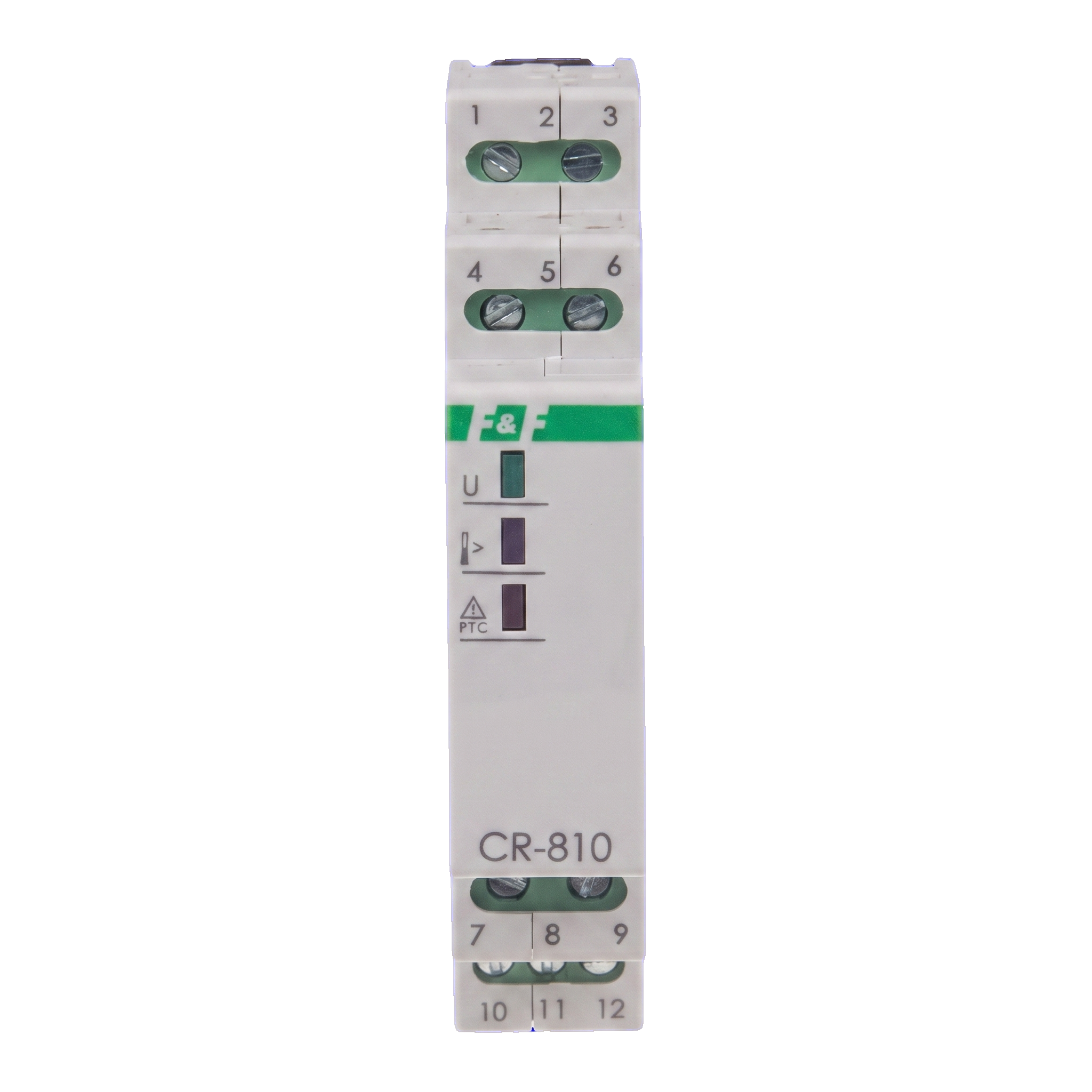

F&F CR-810DUO – relé resistivo PTC para proteção térmica de motores e transformadores
Leave feedback on the product
Relé resistivo F&F CR-810DUO para proteção térmica de motores e transformadores, compatível com sensores PTC (máx. 6 unid.). Alimentação 24 V DC/230 V AC, contacto 1NA/NF, In 16 A. Montagem em calha DIN, 1 módulo, IP20, peso 0,074 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Escolha a variante:
Individual variants may differ in price
Opções de Embalagem
Product code:
Características do produto
[PIM] styczniki-i-przekazniki #98
- Tipo de dispositivo relé resistivo
- Corrente nominal [A] 16A
- Configuração de contactos 1NO/NC
- Tensão da bobina [V] 230V AC
- Marca F&F FILIPOWSKI
Descrição
F&F CR-810DUO – relé resistivo PTC para proteção térmica de motores e transformadores
F&F CR-810DUO é um relé resistivo destinado à proteção térmica de motores elétricos, transformadores e outros equipamentos sujeitos a sobreaquecimento. Funciona com sensores PTC – é possível ligar até 6 sensores em simultâneo, permitindo a monitorização multiponto da temperatura num único circuito.
O dispositivo reage ao aumento brusco da resistência do sensor PTC, que ocorre quando é ultrapassada a temperatura admissível dos componentes protegidos. A atuação do relé é sinalizada por um LED vermelho, e o contacto de saída 1NA/NF permite desligar diretamente a carga ou enviar um sinal de alarme para o controlador.
O relé tem alimentação universal – tensão de 24 V DC ou 230 V AC – o que permite a sua utilização tanto em circuitos de comando de baixa tensão como em quadros elétricos industriais standard. A construção em caixa de 1 módulo para calha DIN garante uma montagem compacta em armários de comando e quadros elétricos.
Aplicações
- Proteção térmica de motores elétricos e bombas
- Proteção de transformadores contra o sobreaquecimento dos enrolamentos
- Monitorização da temperatura em armários de comando e quadros elétricos
- Proteção térmica de equipamentos industriais com sensores PTC
Especificação técnica
| Parâmetro | Valor |
|---|---|
| Fabricante | F&F |
| Modelo | CR-810DUO |
| Função | relé resistivo (térmico PTC) |
| Tensão de alimentação AC | 230 V |
| Tensão de alimentação DC | 24 V |
| Corrente nominal (In) | 16 A |
| Tipo de contactos | 1NA/NF |
| Número de contactos | 1 |
| Separação de contactos | sim |
| Número máximo de sensores PTC | 6 |
| Sinalização | LED vermelho |
| Montagem | calha DIN |
| Largura (módulos) | 1 módulo |
| Grau de proteção | IP20 |
| Peso | 0,074 kg |
| EAN | 5908312595519 |
Ficheiros para download
CR-810 DUO CE declaration 2024.pdf
180.59 kB
Declaração CE CR-810 DUO 2024
CR-810 DUO manual.PDF
654.26 kB
Manual CR-810 DUO
