Esquadro de montagem KW 3 50x50x17x2,0 zinco dourado
Leave feedback on the product
Cantoneira de montagem tridimensional para ligações de carpintaria em aço DX51D, espessura 2 mm, dimensões 50×50×17 mm, galvanização dourada. Capacidade de carga 3,33 kN, certificado ETA e marcação CE.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-348
Características do produto
[PIM] Łączniki #79
- Tipo de conector Esquadro de montagem
- Espessura da chapa [mm] 2
- Tipo de rosca M10
- Material Aço
- Comprimento [mm] 6
- Revestimento Anodizado preto
Descrição

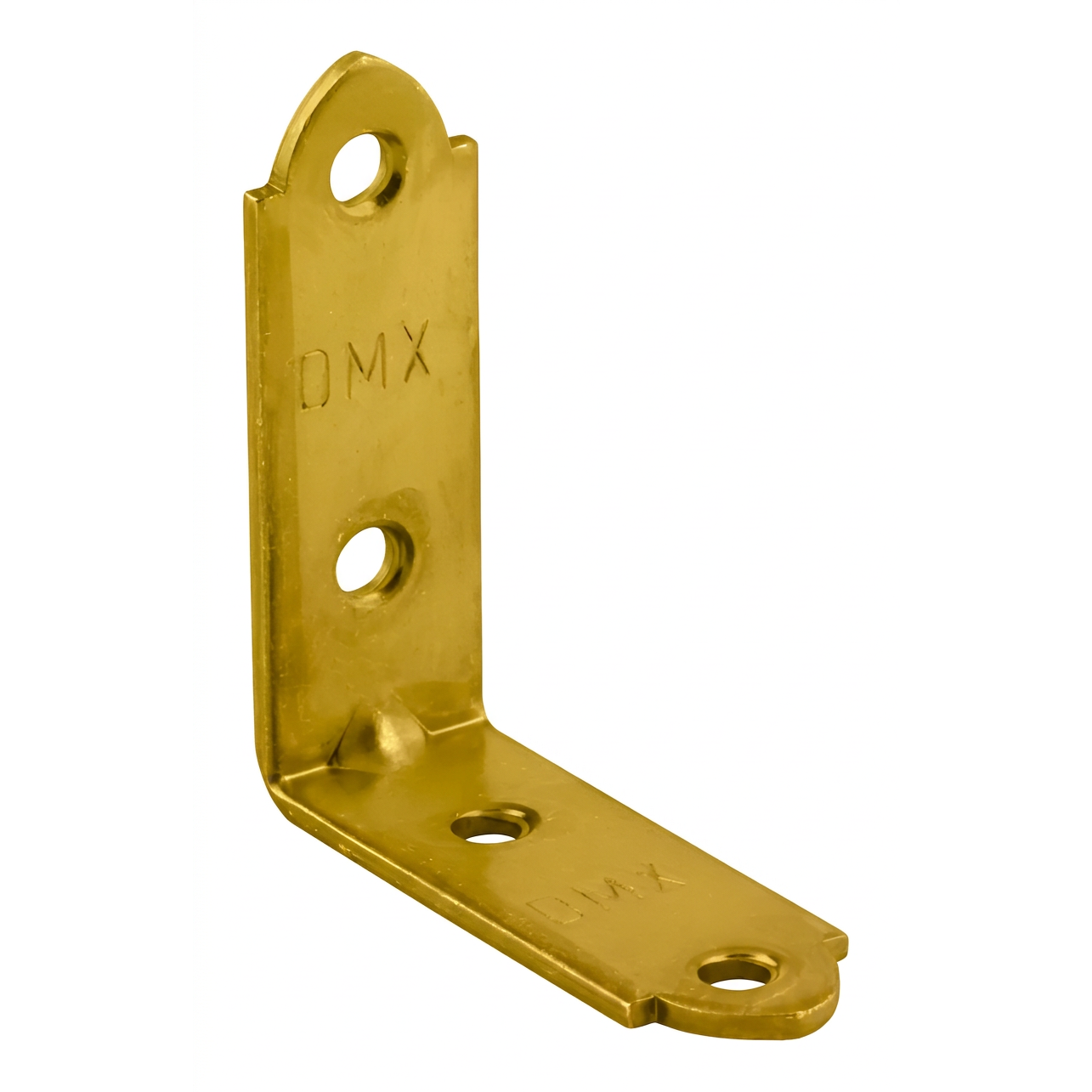

Esquadro estampado reforçado 50×50×17 mm zinco dourado
Esquadro estampado reforçado é uma placa tridimensional para pregagem destinada à execução de ligações de carpintaria. Graças à sua largura compacta de 17 mm, é ideal para fixação nas faces estreitas de tábuas e painéis — em todos os locais onde os esquadros standard são demasiado largos. A estampagem na zona de dobramento reforça adicionalmente a estrutura, aumentando a rigidez e a capacidade de carga da ligação.
Parâmetros técnicos

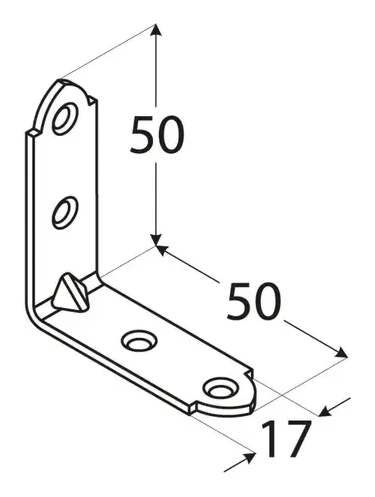

- Altura: 50 mm
- Comprimento: 50 mm
- Largura: 17 mm
- Espessura da chapa: 2 mm
- Material: aço DX51D
- Proteção anticorrosiva: zinco galvânico dourado
- Número de furos: 4 furos ø4,5 mm
- Capacidade de carga: 3,33 kN
Aplicação e montagem

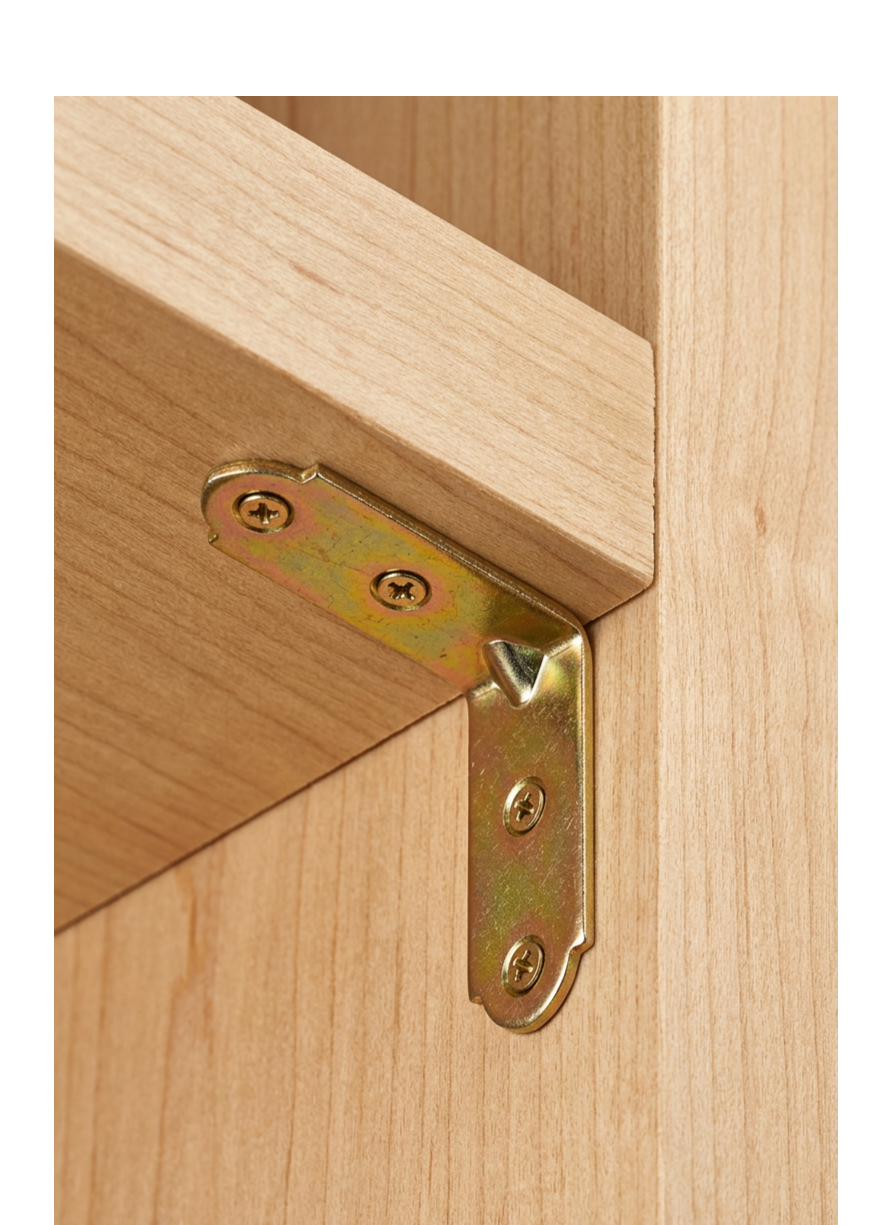

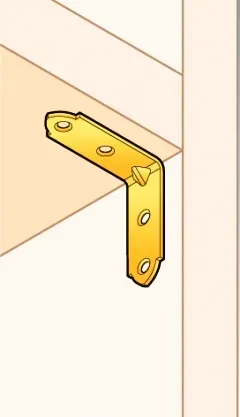

O esquadro destina-se a trabalhos de marcenaria e mobiliário de pequena escala. O perfil estreito permite montá-lo nas faces de tábuas e painéis de pequena espessura, tornando-o um elemento indispensável na construção de estantes, molduras, caixas e outras estruturas em madeira. A forma estampada garante maior rigidez do que os esquadros planos com as mesmas dimensões.
Para a montagem recomenda-se a utilização de pregos anelados ANCHOR ø4 mm, parafusos de carpintaria para conectores ou parafusos temperados. Os furos com diâmetro de 4,5 mm garantem a folga de montagem adequada e um fácil posicionamento dos elementos de fixação.
Certificados e homologações
O produto dispõe de documentação completa que confirma a conformidade com os requisitos de qualidade europeus. O esquadro está abrangido pela Aprovação Técnica Europeia (ETA) e pela marcação CE, o que permite a sua utilização em estruturas de construção em toda a União Europeia. Estão ainda disponíveis a Declaração de Desempenho e o Certificado de Conformidade do Controlo de Produção em Fábrica, que garantem a repetibilidade dos parâmetros em cada lote de produção.

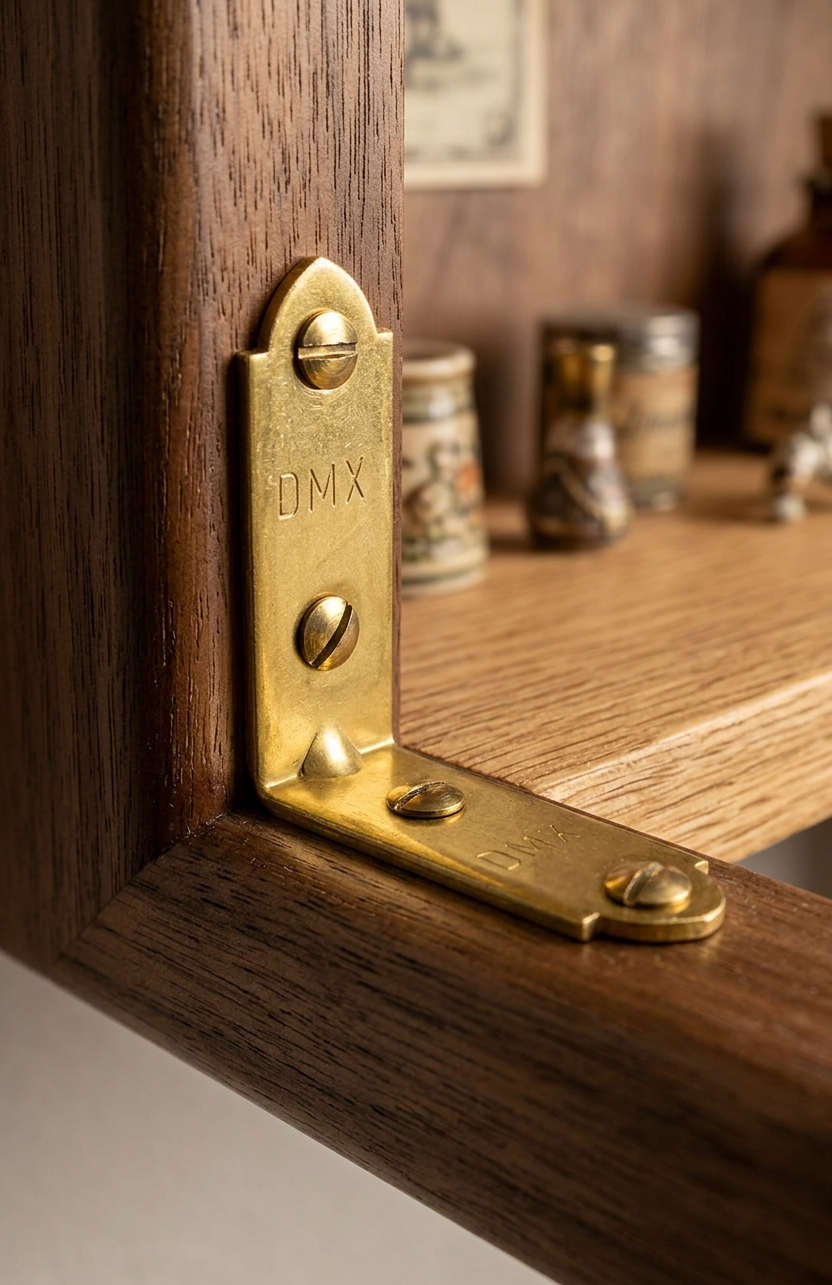

O zinco galvânico dourado garante um aspeto estético e proteção anticorrosiva, tornando o esquadro adequado também para aplicações expostas — por exemplo, em ligações visíveis de móveis ou elementos de decoração de interiores.
