Escápula com rosca métrica zincada M10×225 mm

Varão roscado com extremidade dobrada em ângulo reto – para enroscar numa rosca métrica e apoiar ou suspender elementos; aço da classe 5.8, zincado eletrolítico

Abrir o desenho cotado em tamanho real

Sobre o produto

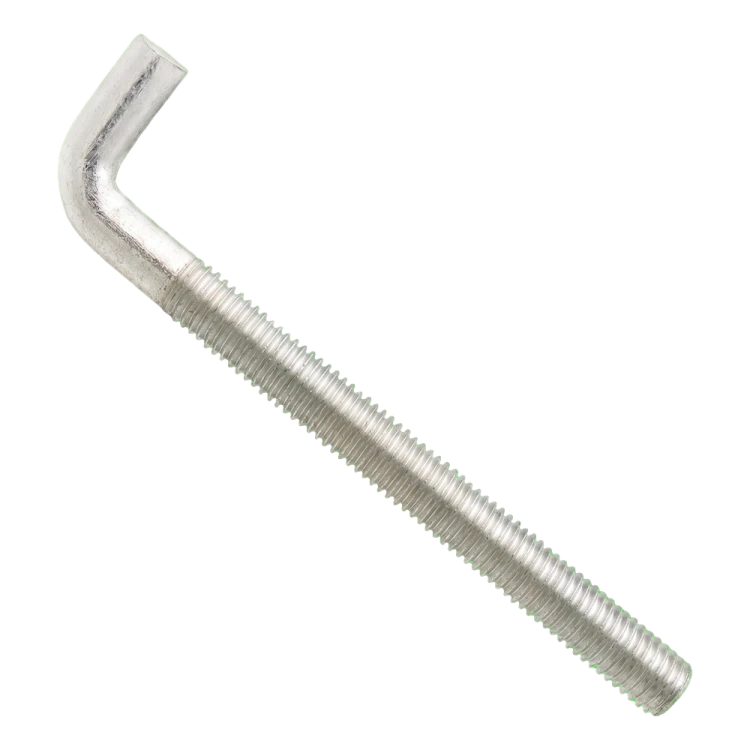

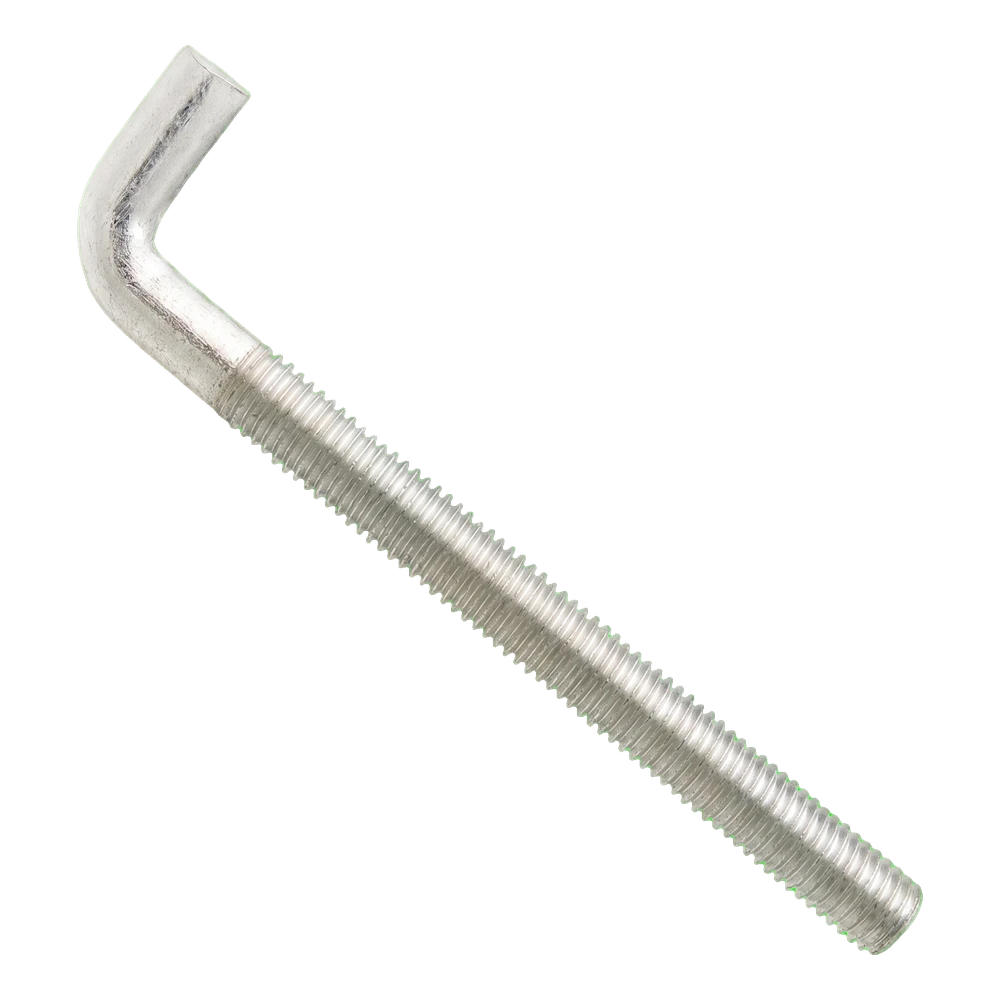

A escápula com rosca métrica é um varão roscado com extremidade dobrada em ângulo reto. Serve para enroscar num elemento com rosca interior e para apoiar ou suspender elementos, por exemplo, tubos, calhas e suportes.

A rosca do gancho tem a dimensão M10 — a manga da bucha, a porca ou o furo roscado deve ter uma rosca interior da mesma dimensão. O comprimento total H é de 225 mm e é medido desde a extremidade da rosca até ao ponto mais afastado da parte curva. O comprimento da rosca L1 é de 200 mm e o comprimento da parte dobrada A é de 30 mm. Estes são valores nominais de acordo com a tabela do fabricante. Enrosque o gancho até à profundidade exigida pelo elemento de ligação e fixe a parte da rosca que fica saliente para além desse elemento com uma contraporca. Após a montagem, oriente a extremidade na direção de aplicação da carga; não aplique cargas laterais ao gancho na zona da curvatura.

Material: aço, classe de resistência: 5.8 (de acordo com os dados do fabricante), revestimento: zincado eletrolítico. O revestimento de zinco protege o aço contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o material de acordo com as condições de exposição. O fabricante não indica a capacidade de carga do gancho. A carga admissível depende do suporte e do modo de fixação — é definida pelo projeto ou pelo fabricante da ancoragem. Não utilize o gancho para elevar cargas nem para assegurar a proteção de pessoas contra quedas.

Dimensões

Material e revestimento

Unidade de venda

Seleção e montagem

• ✓Selecione a rosca do elemento de ligação de acordo com M10 – ancoragem, porca ou manga com rosca interior.
• ✓Enrosque o gancho até à profundidade exigida pelo elemento de ligação (rosca disponível: L1 = 200 mm); fixe a parte da rosca que fica saliente para além do elemento com uma contraporca.
• ✓Após a montagem, oriente a extremidade na direção de aplicação da carga; não aplique cargas laterais ao gancho na zona da curvatura.
