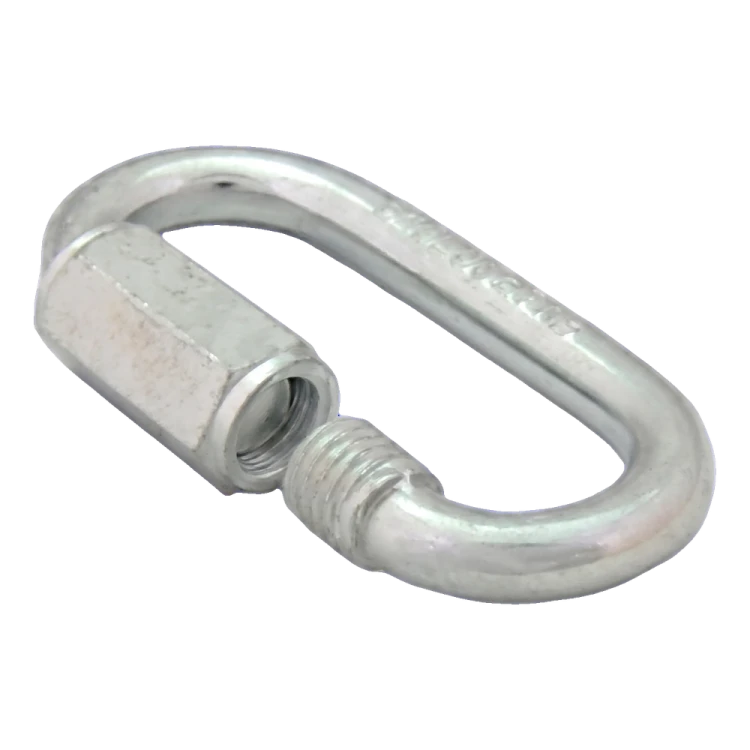

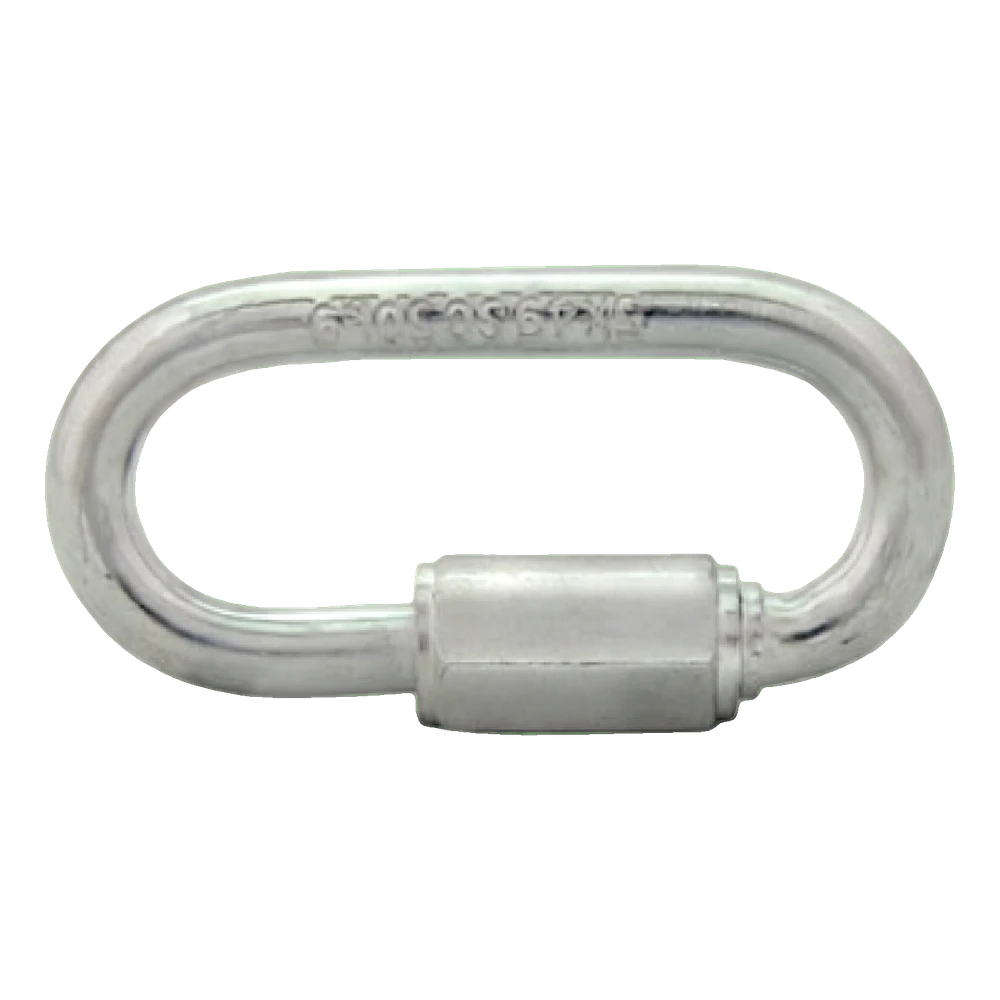

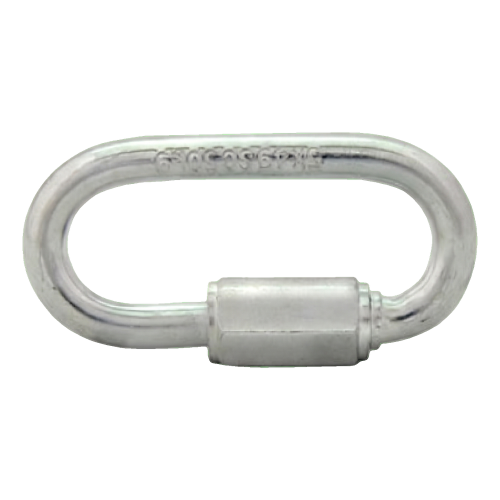

Elo rápido (união rápida) zincado 7 mm – carga nominal 220 kg

Elo com fecho roscado para unir correntes, cabos com sapatilho e pontos de fixação; fecha-se enroscando a porca de fecho na rosca, aço C15, zincado

Abrir o desenho cotado em tamanho real

Sobre o produto

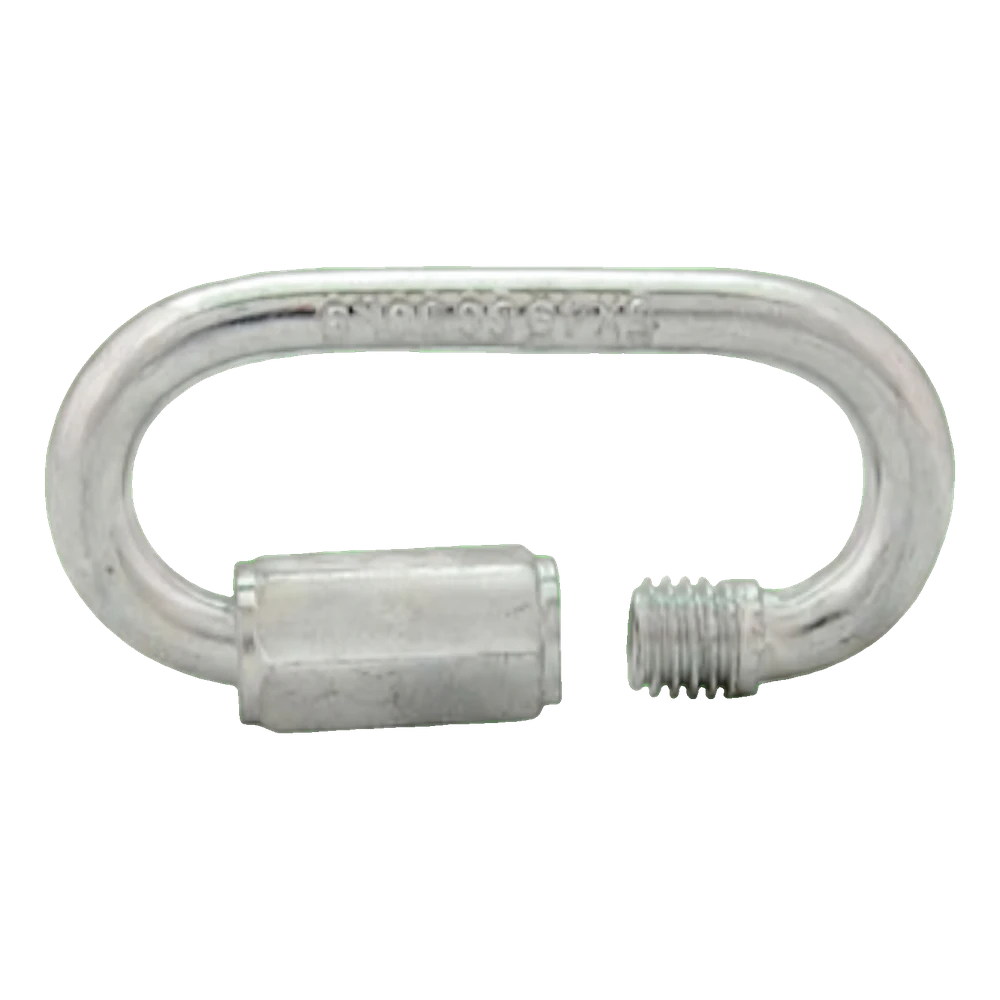

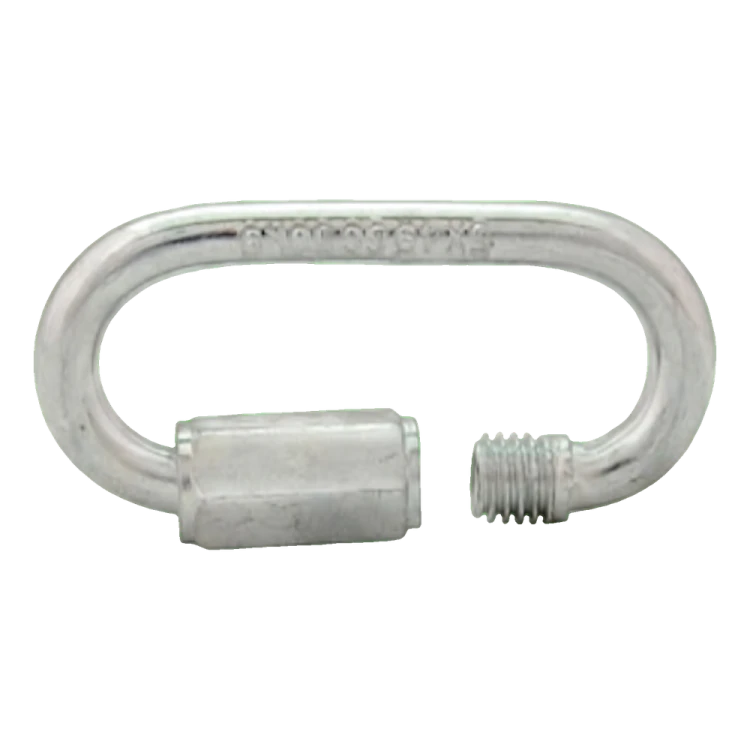

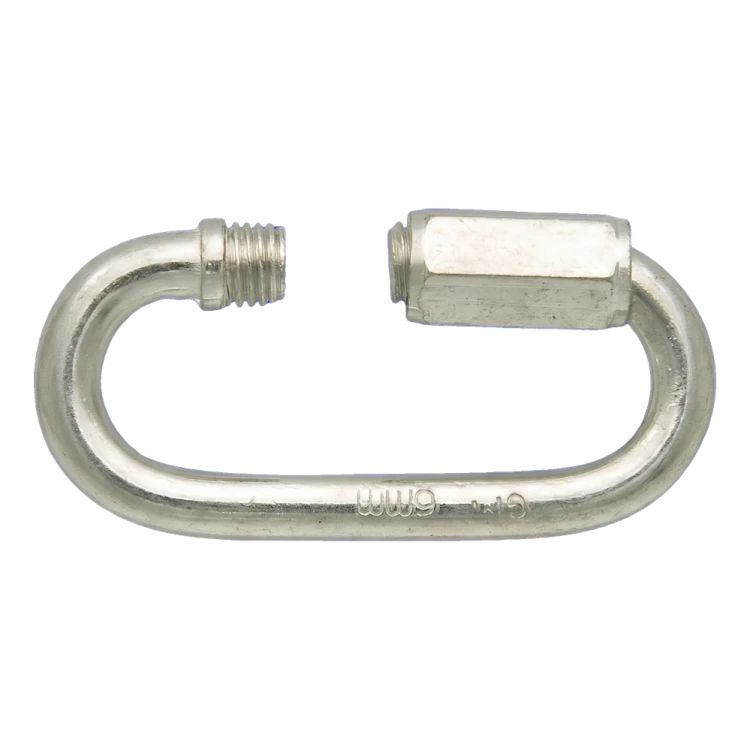

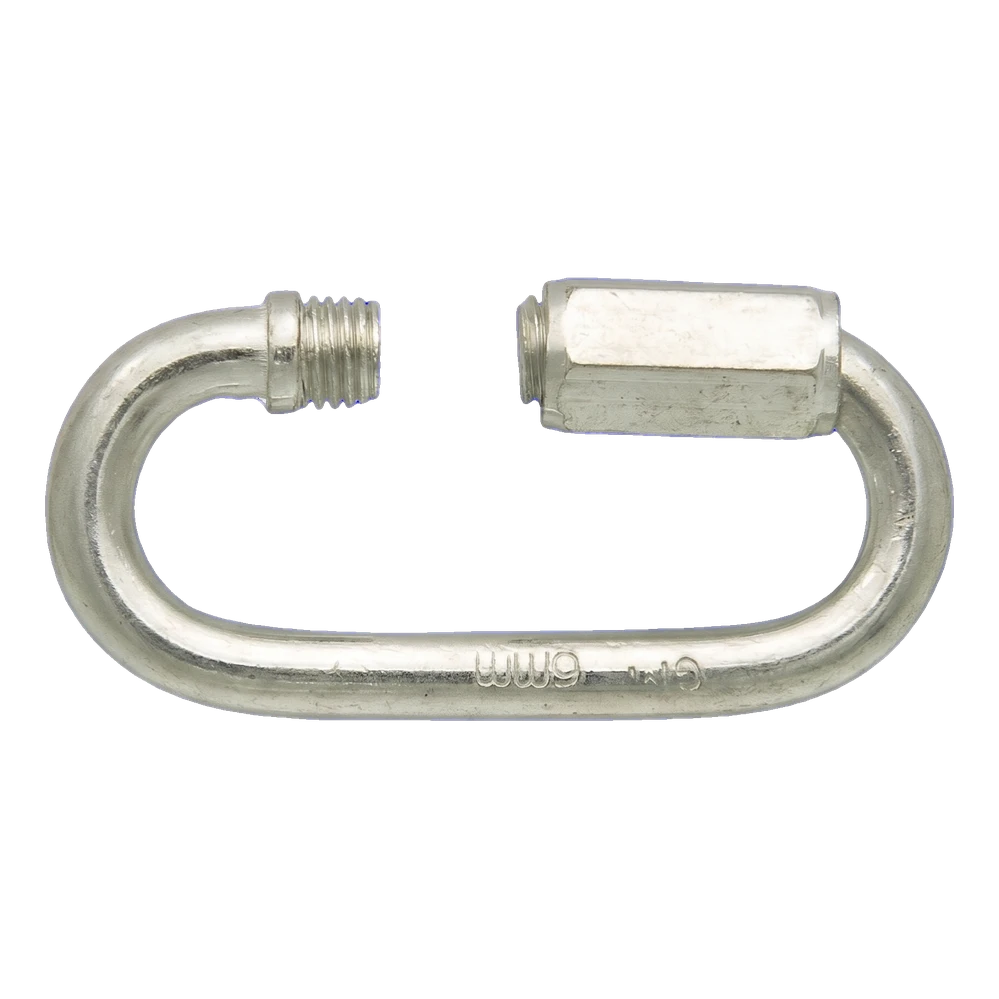

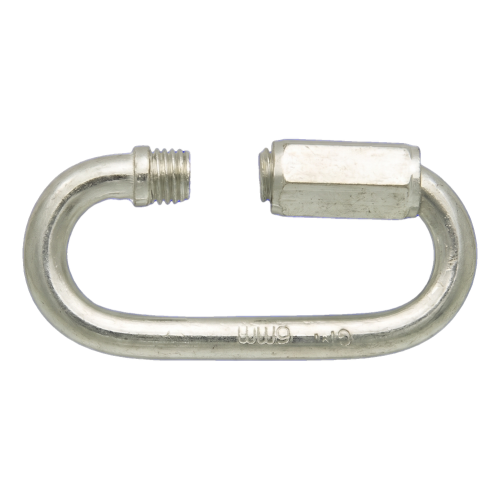

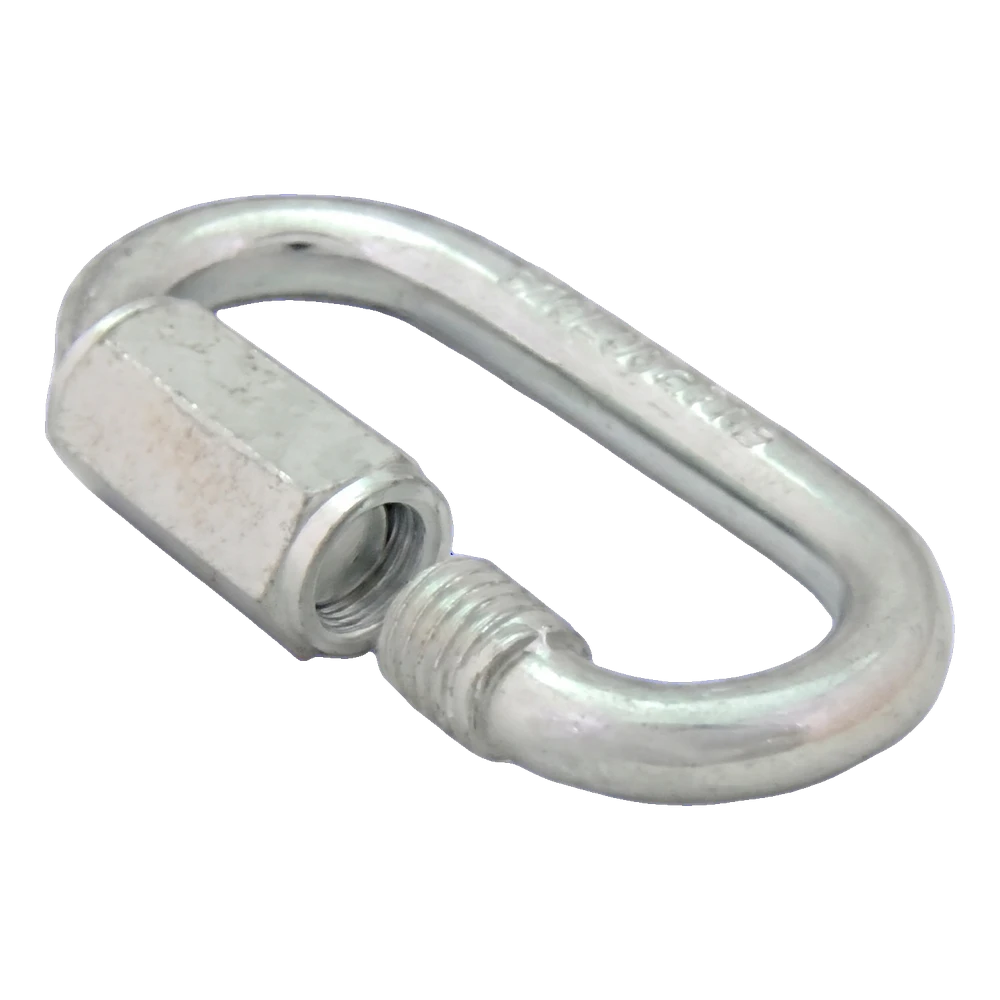

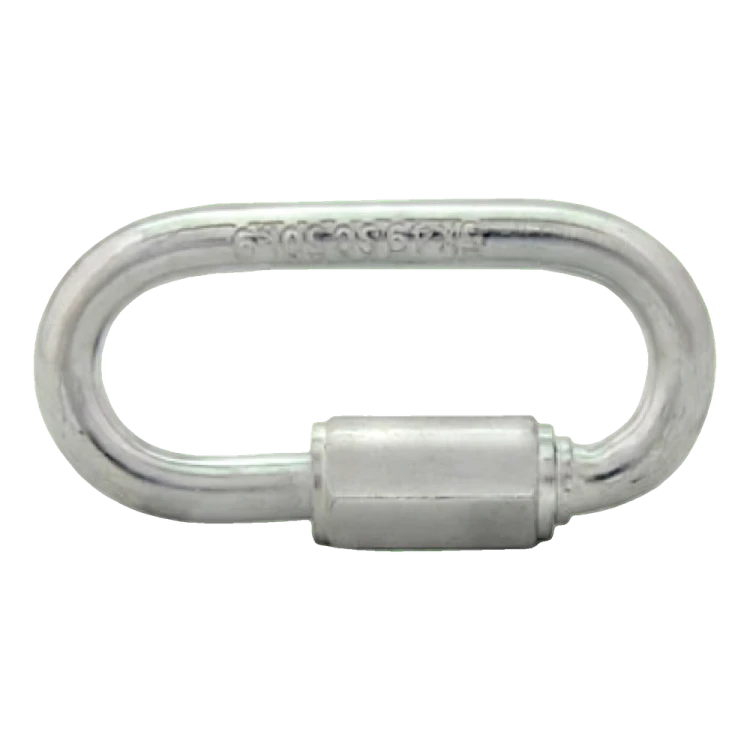

O elo rápido serve para unir rapidamente correntes, cabos com sapatilho, ganchos e pontos de fixação sem ferramentas especiais. Tem um fecho roscado: abre-se desenroscando a porca de fecho e fecha-se enroscando-a na rosca.

O tamanho 7 mm indica o diâmetro do varão. O comprimento exterior L é de 67 mm, a largura exterior A é de 31 mm e o comprimento da porca de fecho B é de 22 mm. Estes são valores nominais segundo a ficha técnica do fabricante. Escolha um elo com uma resistência não inferior à da corrente a unir. Durante a montagem, desenrosque a porca de fecho até libertar a abertura do elo e coloque os elementos a unir de modo que não fiquem apoiados na rosca nem na porca. Em seguida, aperte a porca de fecho até ao batente — antes de aplicar carga, o elo deve estar completamente fechado.

Material: aço C15. Revestimento: zincado. O revestimento de zinco protege o aço contra a corrosão em condições normais; em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o material de acordo com as condições de exposição. A carga nominal segundo a ficha do fabricante é de 220 kg e não deve ser excedida. A carga de rotura de 880 kg é um valor limite, não a carga de trabalho. O elo não se destina à elevação de cargas nem à segurança de pessoas. Substitua qualquer elemento desgastado, deformado ou corroído.

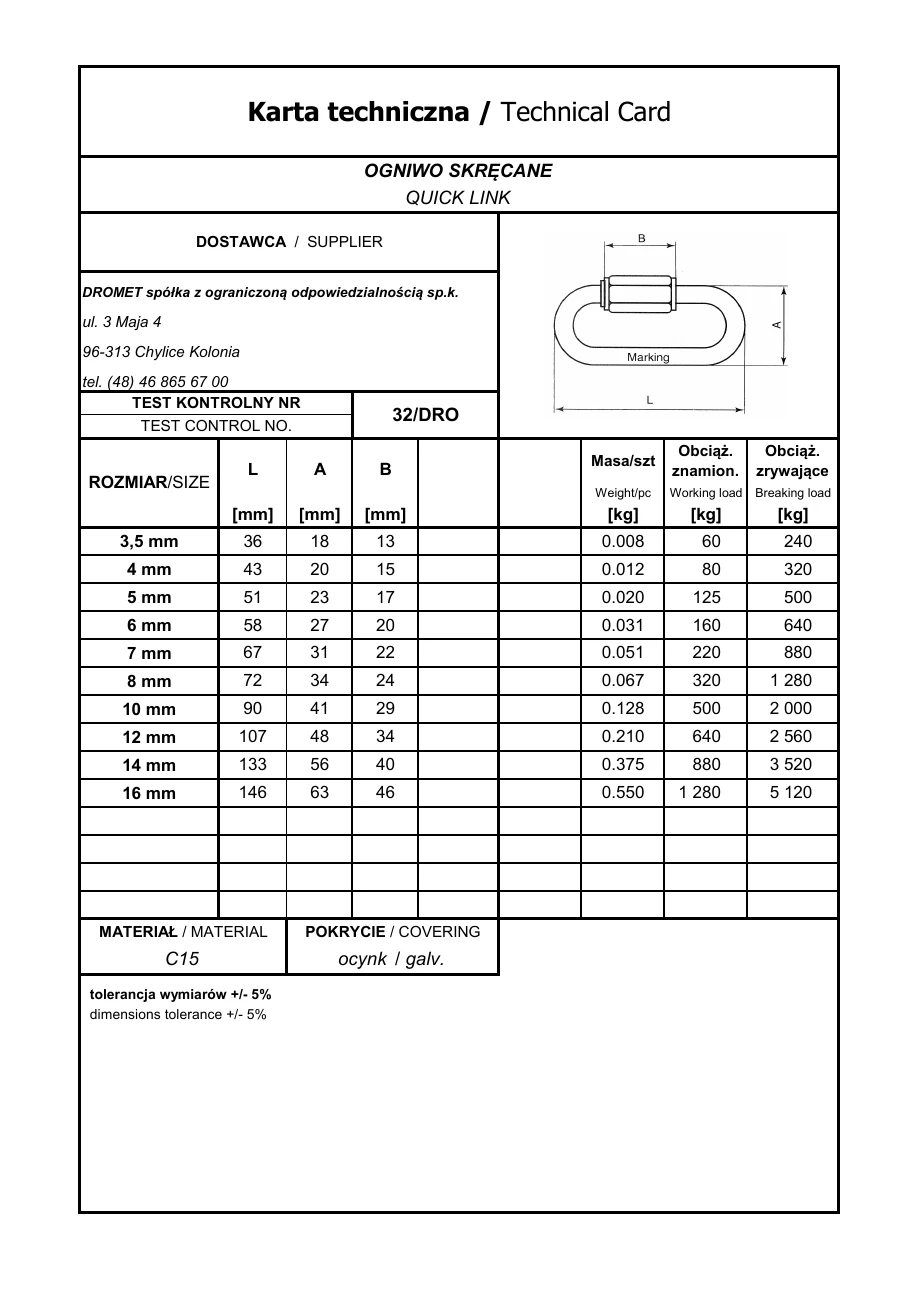

Dimensões segundo a ficha

Material e resistência

Unidade de venda

Seleção e montagem

• ✓Desenrosque a porca de fecho até libertar a abertura do elo.
• ✓Coloque os elementos a unir de modo que não fiquem apoiados na rosca nem na porca de fecho.
• ✓Aperte a porca de fecho até ao batente – antes de aplicar carga, o elo deve estar completamente fechado.
