Dromet cavilha de ancoragem em anel expansível PSRe M14x120/12 galvanizada

Go to Product feedback

Ancora de anel PSRe Dromet, M14x120, em aço estrutural, galvanizada eletroliticamente. Comprimento total 120 mm, profundidade de ancoragem 100 mm, diâmetro de perfuração ø14 mm, peso 0,14 kg. Para betão não fissurado mín. B20, pedra natural e tijolo maciço. Conjunto com porca e anilha. ETA 05/0

Go to full description
with VAT without VAT
Price 1,78 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Tipo de rosca M14
  • Comprimento [mm] 120

Descrição

Âncora de expansão em anel Dromet PSRe M14x120 zincada para betão

Âncora de expansão em anel Dromet PSRe M14x120 – em aço com porca e anilha, zincagem eletrolítica
Âncora de expansão em anel Dromet PSRe M14x120 – em aço com porca e anilha, zincagem eletrolítica

A âncora de expansão em anel PSRe M14x120 da Dromet é um fixador mecânico robusto com construção em anel, destinado à fixação duradoura em betão não fissurado de classe mínima B20 (C16/20). É indicada para todas as situações em que é necessária uma fixação segura de elementos estruturais — perfis de aço, estruturas para sistemas fotovoltaicos, grelhas de piso, corrimãos, máquinas e equipamentos de instalações.

A âncora possui Aprovação Técnica Europeia ETA 05/0242, certificado CE e aprovação nacional AT-15-7574/2008, o que confirma a sua conformidade com as normas europeias de segurança e permite a sua utilização em pontos de fixação de responsabilidade.

Aplicação

  • Fixação de perfis e estruturas metálicas (incluindo sistemas fotovoltaicos)
  • Montagem de grelhas, corrimãos, guarda-corpos e balaustradas
  • Ancoragem de máquinas e equipamentos
  • Fixação de elementos de equipamento de instalações
  • Suportes: betão não fissurado, classe mínima B20, pedra natural de estrutura compacta, tijolo maciço

Parâmetros técnicos

  • Designação: PSRe 14x120/12
  • Rosca: M14
  • Diâmetro de perfuração (Ø): 14 mm
  • Comprimento total (L): 120 mm
  • Espessura do elemento a fixar (E): 12 mm
  • Profundidade de ancoragem (F): 100 mm
  • Profundidade do furo (D): 150 mm
  • Material: aço estrutural, zincagem eletrolítica
  • Construção: em anel, com porca e anilha
  • Peso: 0,14 kg
  • EAN: 5902706825459
  • Unidade de venda: unidade

Material e proteção anticorrosiva

A âncora é fabricada em aço estrutural com proteção anticorrosiva através de zincagem eletrolítica. O revestimento garante proteção contra a corrosão em condições interiores e em ambientes de agressividade moderada.

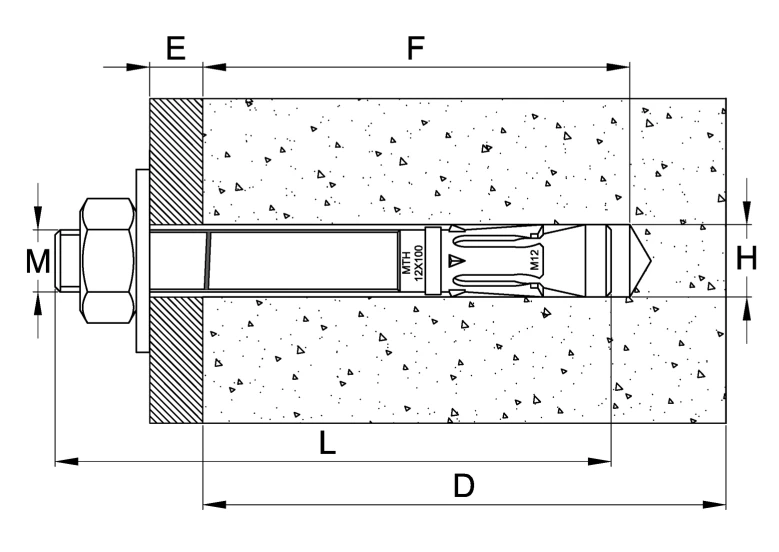

Desenho em corte da montagem da âncora em anel PSRe no betão, com indicação das dimensões M, L, F, E, D, H
Desenho em corte da montagem da âncora em anel PSRe no betão, com indicação das dimensões M, L, F, E, D, H

Esquema de montagem e dimensões

O desenho ao lado apresenta o corte de montagem da âncora fixada no suporte de betão. Os símbolos significam:

  • M — diâmetro da rosca (M14)
  • L — comprimento total da âncora (120 mm)
  • F — profundidade de ancoragem (100 mm)
  • E — espessura do elemento a fixar (12 mm)
  • D — profundidade mínima do furo (150 mm)
  • H — diâmetro do furo de perfuração (Ø14 mm)

Recomendações de montagem

  • Execute o furo de montagem perpendicularmente à superfície do suporte e limpe-o cuidadosamente do pó
  • Introduza a âncora no furo através de ligeiras pancadas de martelo
  • Aperte a porca com chave dinamométrica — de acordo com os valores de binário indicados na aprovação técnica
  • Após a expansão da âncora, a anilha sob a porca deve ficar fortemente pressionada contra o elemento a fixar
  • Os parâmetros de montagem e de capacidade de carga são definidos pela aprovação AT-15-7574/2008 — não devem ser excedidos os valores nela indicados

Certificados e aprovações

  • Aprovação Técnica Europeia: ETA 05/0242
  • Certificado: CE
  • Aprovação Técnica Nacional: AT-15-7574/2008
