Dromet ancoragem de anel expansiva PSRe M16x170/48 zincada

Go to Product feedback

Ancoragem de expansão em anel PSRe M16x170/48 da marca Dromet, galvanizada eletroliticamente. Rosca M16, comprimento 170 mm, profundidade de fixação 110 mm, espessura do elemento a fixar 48 mm, peso 0,28 kg. Material: aço estrutural. Para betão não fissurado min. B20, pedra e tijolo maciço. Possui ETA 05/0

Go to full description
with VAT without VAT
Price 2,72 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Tipo de rosca M16
  • Comprimento [mm] 170

Descrição

Âncora de expansão em anel Dromet PSRe M16x170/48 galvanizada

Âncora em anel Dromet PSRe M16x170 – vista do produto com porca e anilha
Âncora em anel Dromet PSRe M16x170 – vista do produto com porca e anilha

A âncora de expansão em anel PSRe M16x170/48 da marca Dromet é um elemento de fixação mecânico em aço, destinado à fixação duradoura de perfis, estruturas metálicas, grades, corrimãos, máquinas e outros elementos de equipamento em suportes de betão. Graças à construção em anel com porca e anilha, garante uma transmissão fiável de cargas em betão não fissurado a partir da classe mín. B20 (C16/20), pedra natural de estrutura compacta e tijolo maciço.

A âncora possui Aprovação Técnica Europeia ETA 05/0242, certificado CE e aprovação nacional AT-15-7574/2008, o que confirma a sua conformidade com os requisitos de segurança e permite a sua utilização em ligações estruturais de responsabilidade. A proteção anticorrosiva sob a forma de zinco eletrolítico protege o elemento de fixação contra a corrosão em condições interiores e moderadamente húmidas.

Dimensões e parâmetros técnicos

  • Designação: PSRe 16x170/48
  • Rosca: M16
  • Diâmetro de perfuração (fi): 16 mm
  • Comprimento total (L): 170 mm
  • Espessura do elemento a fixar (E): 48 mm
  • Profundidade de ancoragem (F): 110 mm
  • Profundidade do furo (D): 168 mm
  • Material: aço estrutural, zinco eletrolítico
  • Construção: em anel com porca e anilha
  • Peso: 0,28 kg
  • EAN: 5907518663800
  • Unidade de venda: peça

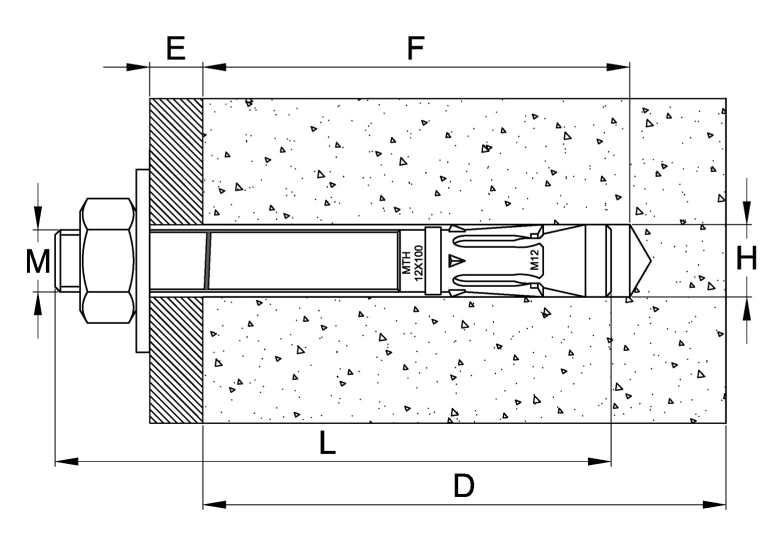

Esquema de montagem da âncora em anel PSRe – corte com indicação das dimensões M, L, F, E, D, H
Esquema de montagem da âncora em anel PSRe – corte com indicação das dimensões M, L, F, E, D, H

O esquema de montagem apresenta o corte da âncora fixada no suporte de betão. As indicações no desenho correspondem às dimensões de montagem chave: M – diâmetro da rosca, L – comprimento total da âncora, F – profundidade de fixação no suporte, E – espessura do elemento a fixar (segmento saliente), D – profundidade do furo perfurado, H – diâmetro do furo de montagem.

Recomendações de montagem

  • Execute o furo de montagem perpendicularmente à superfície do suporte e limpe-o cuidadosamente de poeiras
  • Introduza o elemento de fixação no furo com leves pancadas de martelo
  • Realize a montagem com recurso a uma chave dinamométrica — isto garante o binário de aperto correto
  • Após a expansão da âncora, a anilha sob a porca deve estar fortemente pressionada contra o elemento fixado
  • Os parâmetros indicados na Aprovação Técnica AT-15-7574/2008 não devem ser excedidos

Aplicação em instalações fotovoltaicas: A âncora em anel PSRe M16 revela-se excelente na fixação de estruturas de suporte para painéis PV a fundações de betão, sapatas e vigas de fundação. A rosca M16 assegura uma elevada capacidade de carga da ligação, indispensável face às cargas de vento que atuam em instalações no solo e em coberturas planas.
