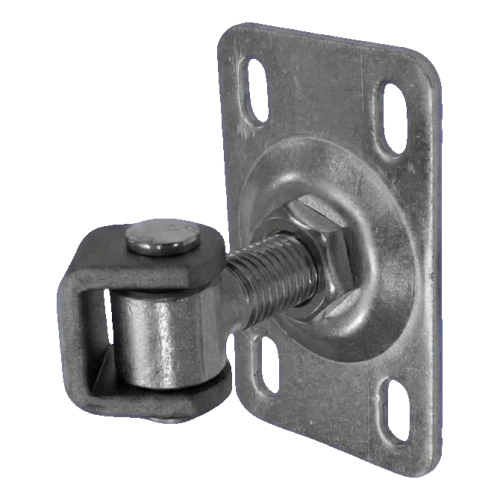

Dobradiça regulável portão M20 aço com base 120×75 mm

Go to Product feedback

Dobradiça regulável portão M20 aço com base 120×75 mm. Rosca M20, pino Ø15 mm, regulação altura 60-85 mm. Espessura base 4 mm, suporte 6 mm. Entreeixos furos 83×48 mm. Peso 0,68 kg. Para portões de batente e portinholas.

Go to full description
with VAT without VAT
Price 6,61 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] zawiasy #113

  • Tipo de rosca M20
  • Material Aço

Descrição

Dobradiça regulável portão M20 aço com base 120×75 mm

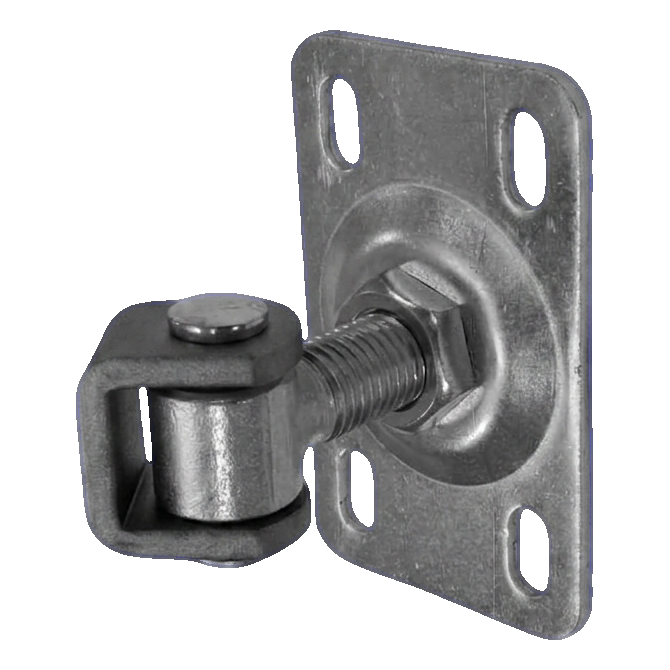

Dobradiça regulável portão M20 com base montagem e furos oblongos
Dobradiça regulável portão M20 com base montagem e furos oblongos

Dobradiça regulável aço M20 destinada à montagem de portões de batente e portinholas. Construção sólida com base de montagem 120×75 mm com quatro furos oblongos garante suspensão segura e durável da folha do portão. Graças à regulação de altura no intervalo 60–85 mm pode ajustar com precisão a posição do portão após conclusão da montagem — sem necessidade de desmontar toda a dobradiça.

Dobradiça dedicada para uso exterior. Furos oblongos na base permitem correção da posição no plano de montagem, facilitando significativamente o ajuste da folha e compensação de pequenas imprecisões da construção do pilar.

Dimensões e parâmetros técnicos

  • Rosca do veio: M20
  • Diâmetro do pino: Ø15 mm
  • Dimensões da base: 120 × 75 mm
  • Espessura da base: 4 mm
  • Espessura da chapa do suporte: 6 mm
  • Largura externa do suporte: 40 mm
  • Profundidade do suporte: 30 mm
  • Intervalo de regulação de altura: 60–85 mm
  • Entreeixos furos de montagem: 83 × 48 mm (entre eixos)
  • Dimensão furo oblongo: 19,5 × 10,5 mm
  • Material: aço
  • Peso: 0,68 kg
  • Aplicação: portões de batente, portinholas — montagem exterior

Desenho dimensional

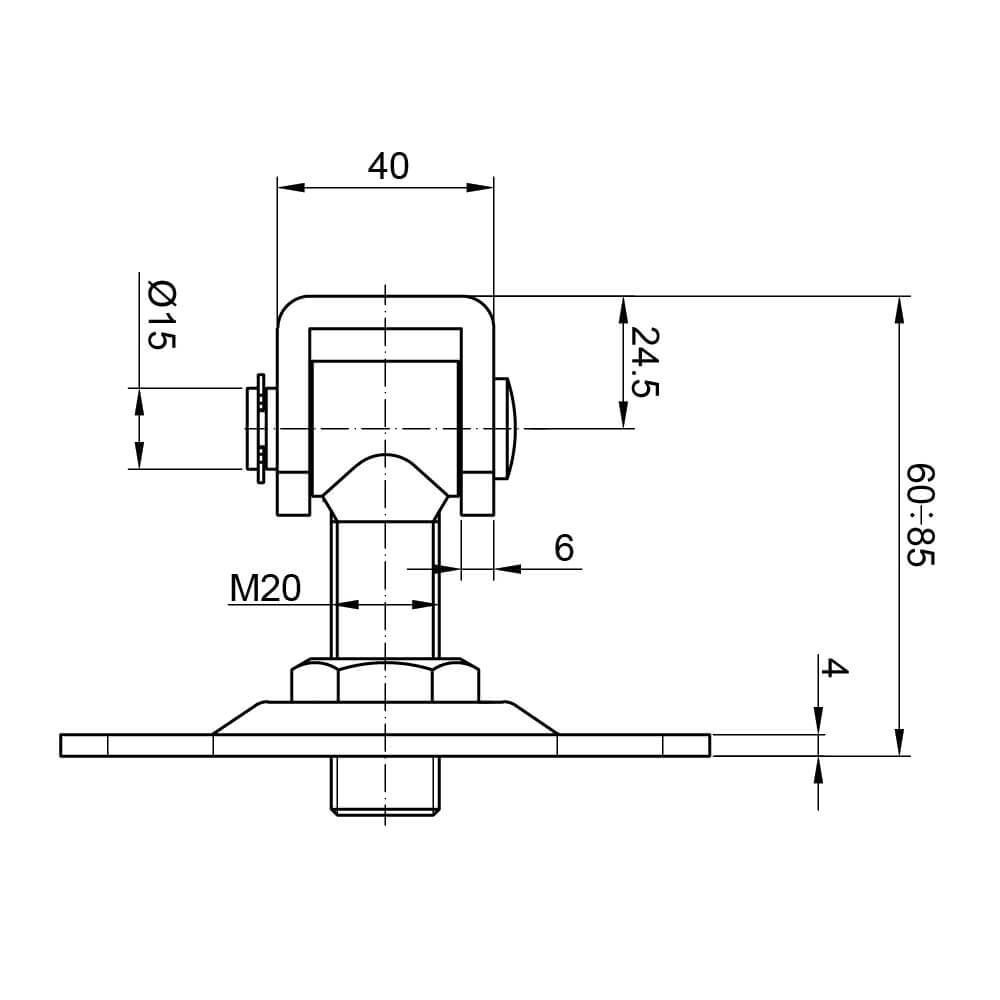

Desenho dimensional dobradiça regulável M20 — vista lateral com intervalo regulação 60–85 mm
Desenho dimensional dobradiça regulável M20 — vista lateral com intervalo regulação 60–85 mm

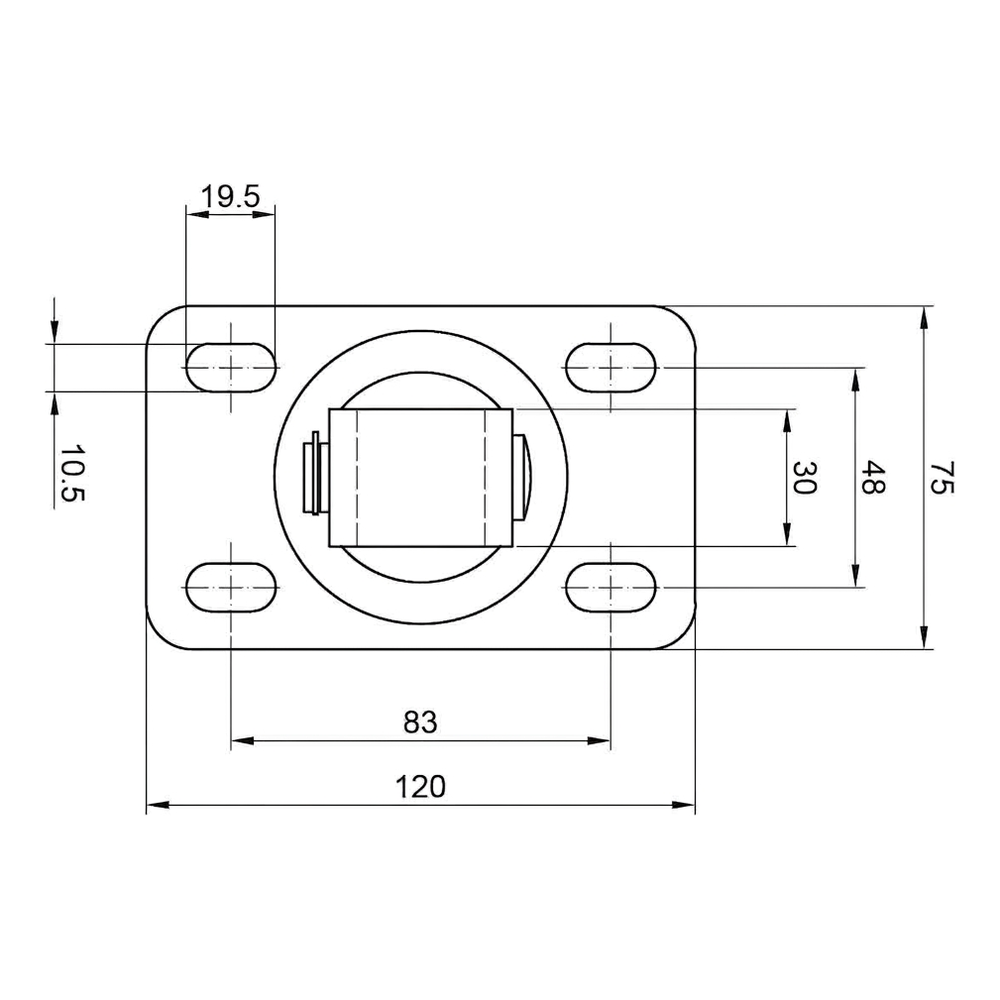

Desenho dimensional dobradiça regulável M20 — vista superior com dimensões base 120×75 mm e entreeixos furos
Desenho dimensional dobradiça regulável M20 — vista superior com dimensões base 120×75 mm e entreeixos furos
