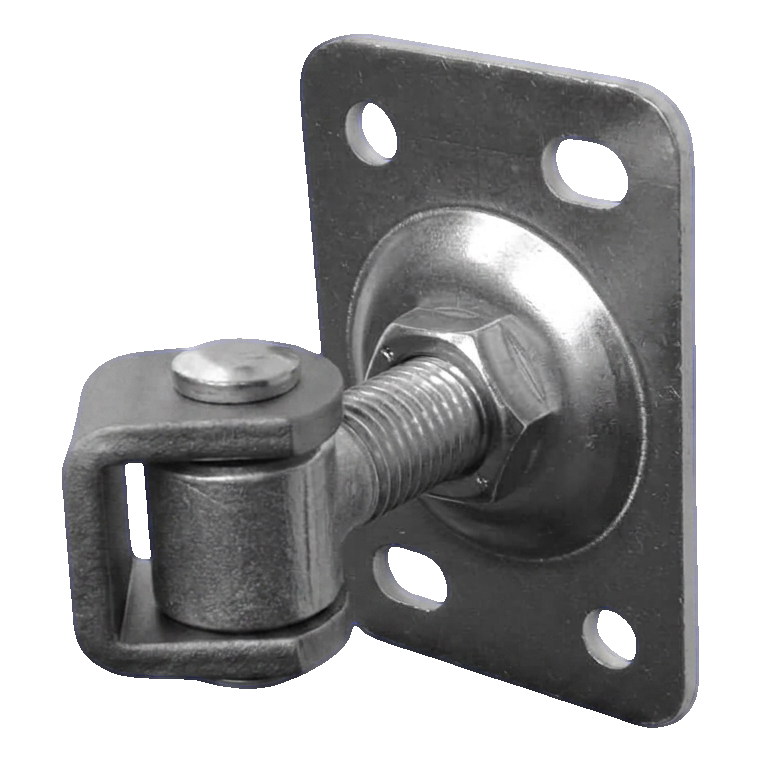

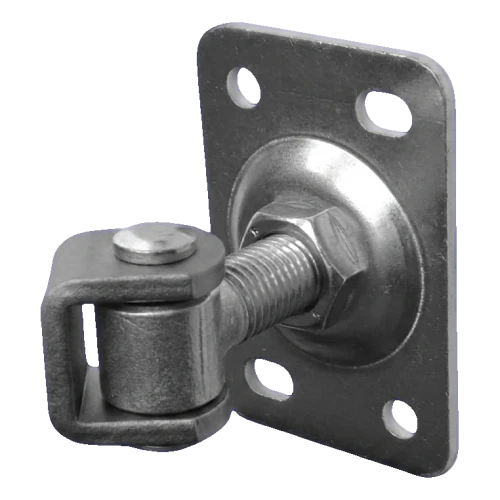

Dobradiça regulável para portões M20 com base 110×75 mm – tipo feijão

Go to Product feedback

Dobradiça regulável para portões M20 em aço com base 110×75 mm e olhal tipo feijão. Rosca M20, altura de trabalho 60-85 mm, espessura da base 4 mm. Quatro furos de montagem ovais 10,5×16 mm. Peso 0,64 kg. Para portões de batente e portinholas.

Go to full description
with VAT without VAT
Price 6,64 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] zawiasy #113

  • Tipo de rosca M20
  • Material Aço

Descrição

Dobradiça regulável para portões M20 com base 110×75 mm – tipo feijão

Dobradiça regulável para portões M20 com base em aço e olhal tipo feijão
Dobradiça regulável para portões M20 com base em aço e olhal tipo feijão

Dobradiça regulável em aço M20 com base de montagem e olhal tipo feijão — solução sólida e conveniente para regular a montagem de portões de batente e portinholas. A rosca M20 garante elevada capacidade de carga e fácil regulação da altura de suspensão da folha mesmo após a montagem concluída, o que permite nivelar com precisão o portão sem desmontar a estrutura.

A base com quatro furos de montagem tipo feijão (ovais) permite a correção da posição da dobradiça no plano vertical e horizontal, o que facilita significativamente o trabalho em postes de vedação irregulares. Produto destinado a uso exterior — ideal para vedações, portões de entrada e portinholas de propriedade.

Dimensões e parâmetros técnicos

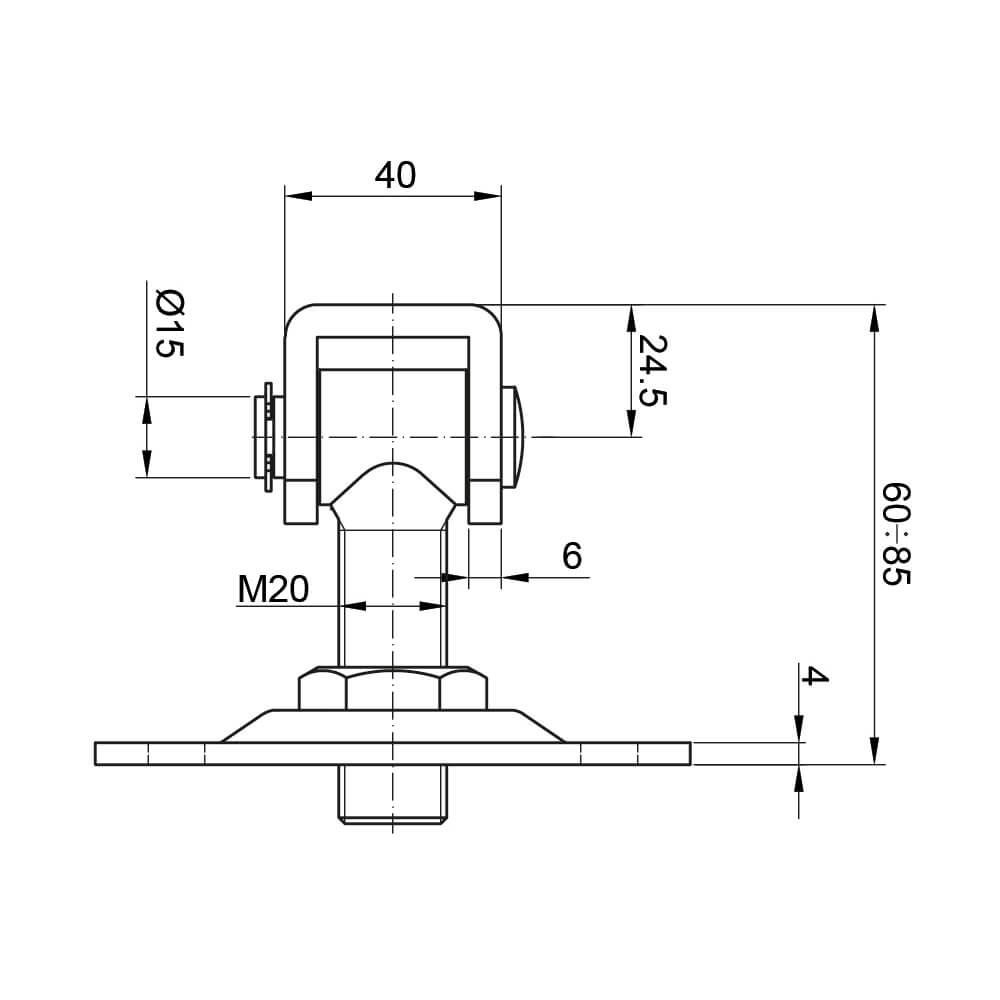

Desenho dimensional da dobradiça regulável M20 – vista lateral
Desenho dimensional da dobradiça regulável M20 – vista lateral
  • Rosca do pino: M20
  • Dimensões da base (C×L): 110 × 75 mm
  • Espessura da base: 4 mm
  • Altura de trabalho (regulável): 60–85 mm
  • Largura do olhal: 40 mm
  • Espessura do material do olhal: 6 mm
  • Folga interna do olhal: 30 mm
  • Altura do olhal (do eixo do pino): 24,5 mm
  • Diâmetro do pino: Ø15 mm

Furos de montagem e distância entre centros

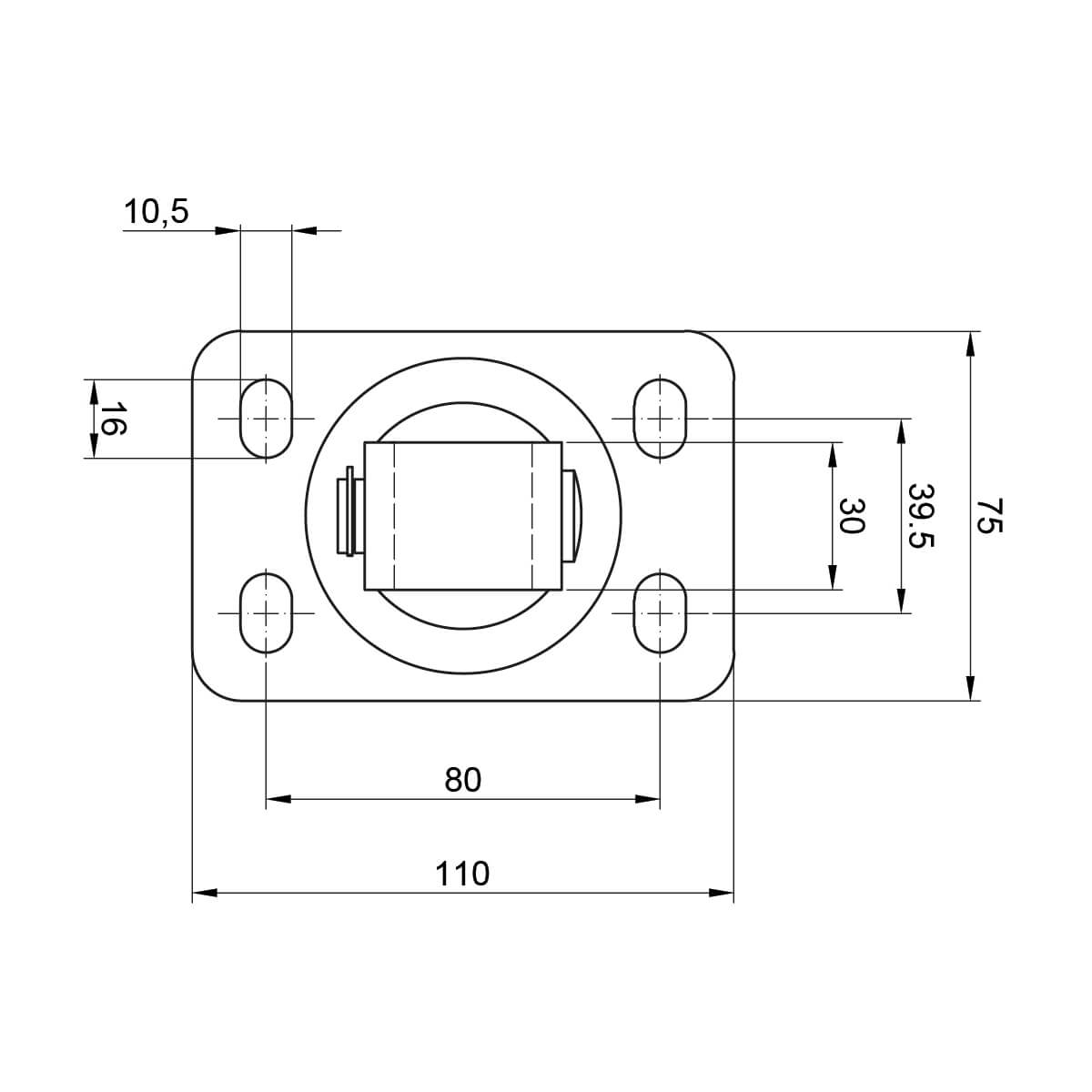

Desenho dimensional da base da dobradiça – vista frontal com disposição dos furos
Desenho dimensional da base da dobradiça – vista frontal com disposição dos furos
  • Número de furos de montagem: 4
  • Tipo de furos: oval (feijão)
  • Dimensão do furo: 10,5 × 16 mm
  • Distância entre centros longitudinal: 80 mm
  • Distância entre centros transversal: 39,5 mm

Dados do produto

  • Material: aço
  • Peso: 0,64 kg
  • Aplicação: portões de batente, portinholas, vedações
  • Destinação: uso exterior
  • EAN: 5901431941427
