Dobradiça regulável para portão M16 com placa retangular 100×55×4 mm

Go to Product feedback

Dobradiça regulável para portão M16 com placa de aço 100×55×4 mm. Regulação de profundidade 52-72 mm, rosca M16, suporte em forquilha com pino Ø12 mm. Distância entre furos de montagem 72 mm. Placa galvanizada, peso 0,4 kg. Para portões e cancelas de batente.

Go to full description
with VAT without VAT
Price 5,62 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] zawiasy #113

  • Tipo de rosca M16
  • Material Aço
  • Método de fixação Com placa

Descrição

Dobradiça regulável para portão M16 com placa retangular 100×55×4 mm

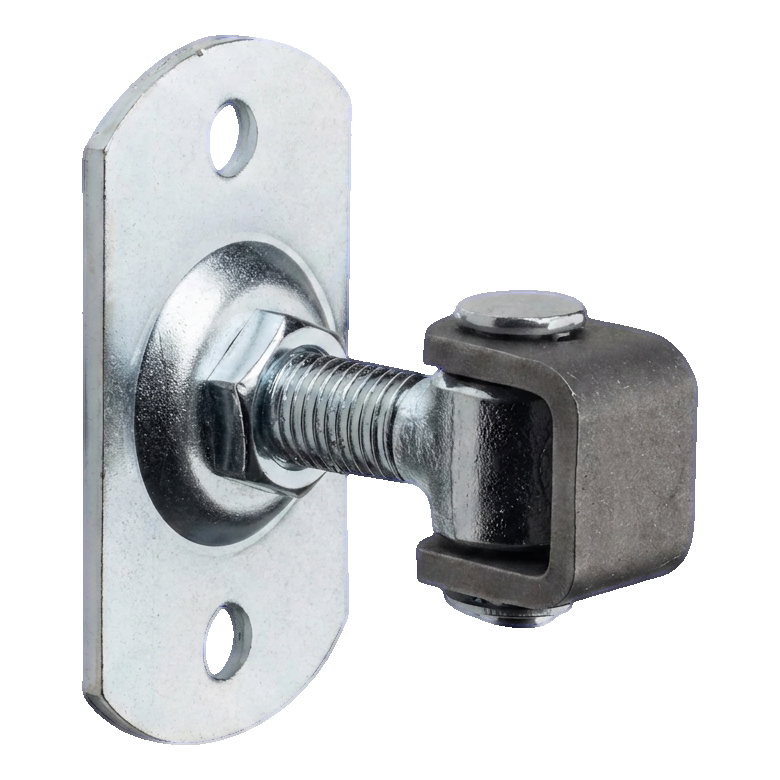

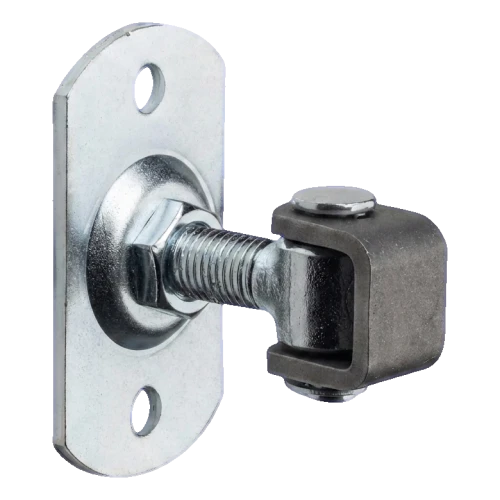

Dobradiça regulável para portão M16 com placa retangular – vista lateral
Dobradiça regulável para portão M16 com placa retangular – vista lateral

Dobradiça de aço regulável M16 com placa de montagem retangular é uma solução fiável para a suspensão profissional de portões e cancelas de batente. Graças à regulação de profundidade no intervalo de 52–72 mm permite corrigir com precisão a posição da folha tanto durante a primeira montagem como durante a utilização posterior — sem necessidade de desmontar a estrutura.

A regulação é feita através de uma porca na rosca M16, o que permite compensar rapidamente as tensões térmicas, o peso da folha ou o assentamento natural dos postes da vedação. Isto representa uma poupança real de tempo e custos de manutenção para as equipas de montagem.

Construção e materiais

A dobradiça é composta por uma placa de montagem galvanizada com dimensões 100 × 55 mm e espessura 4 mm, parafuso com rosca M16 e suporte fundido em forquilha (tipo U) com pino de diâmetro Ø12 mm. O conjunto garante elevada resistência mecânica, resistência ao desgaste e durabilidade em condições exteriores.

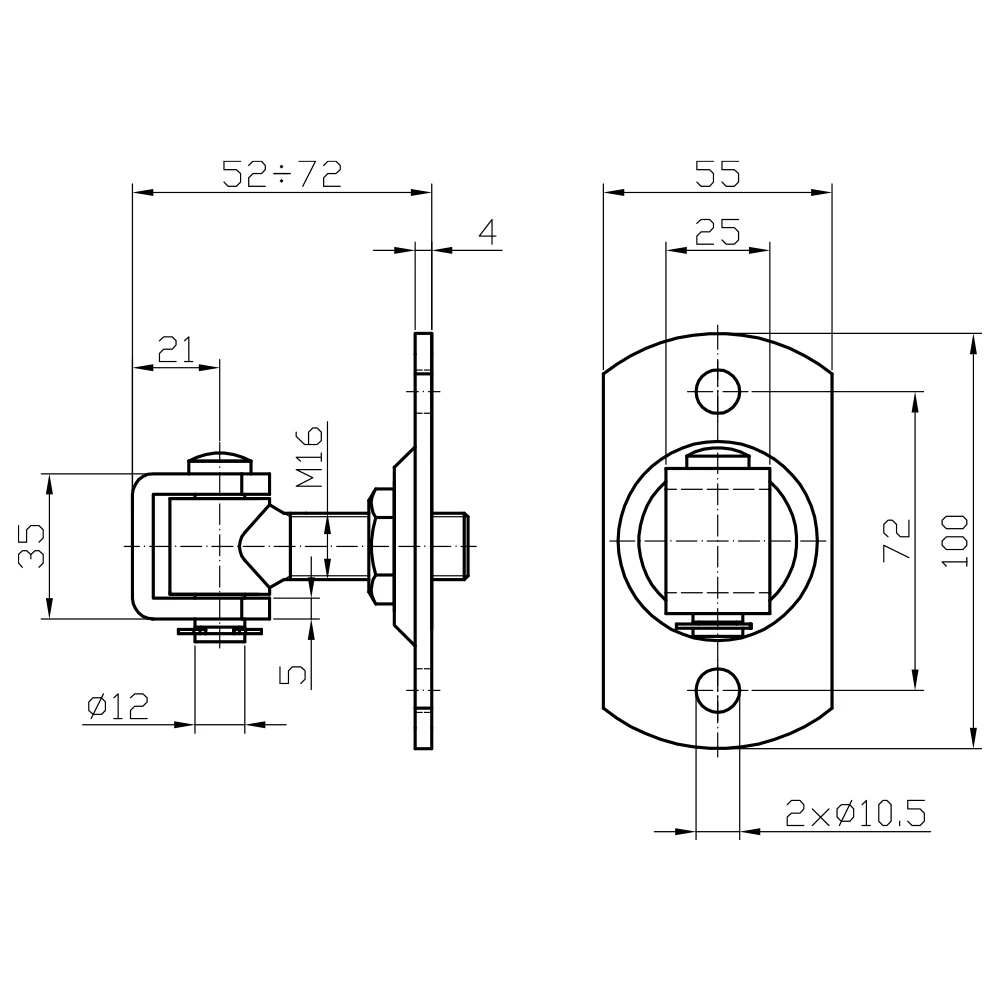

Desenho dimensional da dobradiça regulável M16 – vista lateral e vista frontal da placa
Desenho dimensional da dobradiça regulável M16 – vista lateral e vista frontal da placa

Dimensões e parâmetros técnicos

  • Rosca do parafuso: M16
  • Amplitude de regulação (profundidade): 52–72 mm
  • Dimensões da placa (A × L): 100 × 55 mm
  • Espessura da placa: 4 mm
  • Distância entre furos de montagem: 72 mm
  • Diâmetro dos furos de montagem: 2 × Ø10,5 mm
  • Dimensões do suporte em forquilha: altura 35 mm, profundidade 21 mm, vão interno 25 mm
  • Espessura dos braços do suporte: 5 mm
  • Diâmetro do pino: Ø12 mm
  • Material: aço — placa galvanizada, suporte fundido
  • Peso: 0,4 kg
  • Utilização: uso exterior — portões, cancelas de batente

Vantagens para o instalador

  • Regulação após montagem — a porca M16 permite o ajuste preciso da folha em qualquer momento
  • Compensação de tensões térmicas — fácil aperto ou afrouxamento em temperaturas extremas
  • Instalação simples — dois furos de montagem Ø10,5 mm permitem fixação rápida da placa ao poste
  • Elevada durabilidade — construção em aço resistente a danos mecânicos e desgaste
  • Acabamento estético — superfície galvanizada da placa garante aspeto cuidado e proteção anticorrosão

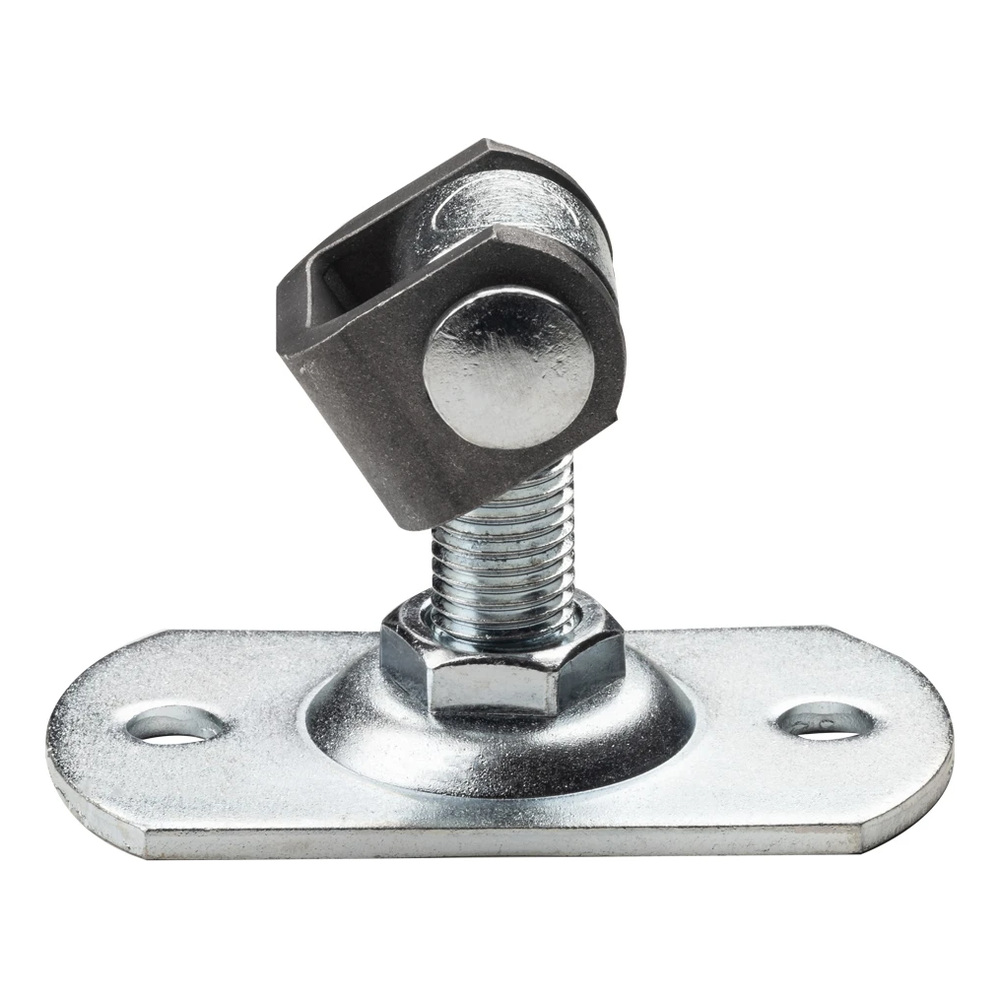

Dobradiça regulável para portão M16 – vista frontal
Dobradiça regulável para portão M16 – vista frontal

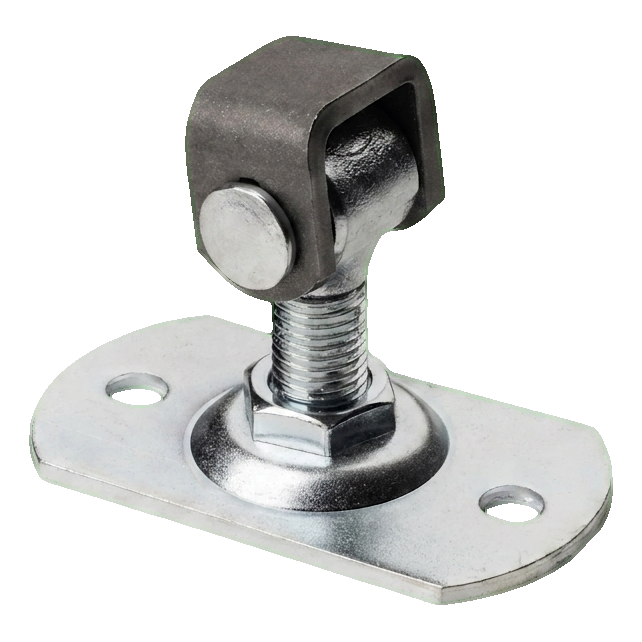

Dobradiça regulável para portão M16 – vista em perspetiva
Dobradiça regulável para portão M16 – vista em perspetiva
