Dobradiça regulável PSG para portões M14 com chapa 115×40 mm e placa 75×55 mm

Go to Product feedback

Dobradiça regulável para portões PSG M14 com construção em aço galvanizado. Chapa 115×40 mm, placa 75×55×3 mm, perno roscado 110 mm. Carga máxima 80 kg. 4 furos de montagem Ø10,5 mm. Peso 0,42 kg. Para portões de batente.

Go to full description
with VAT without VAT
Price 6,05 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] zawiasy #113

  • Tipo de rosca M14
  • Material Aço
  • Método de fixação Com placa

Descrição

Dobradiça regulável PSG para portões M14 com chapa 115×40 mm e placa 75×55 mm

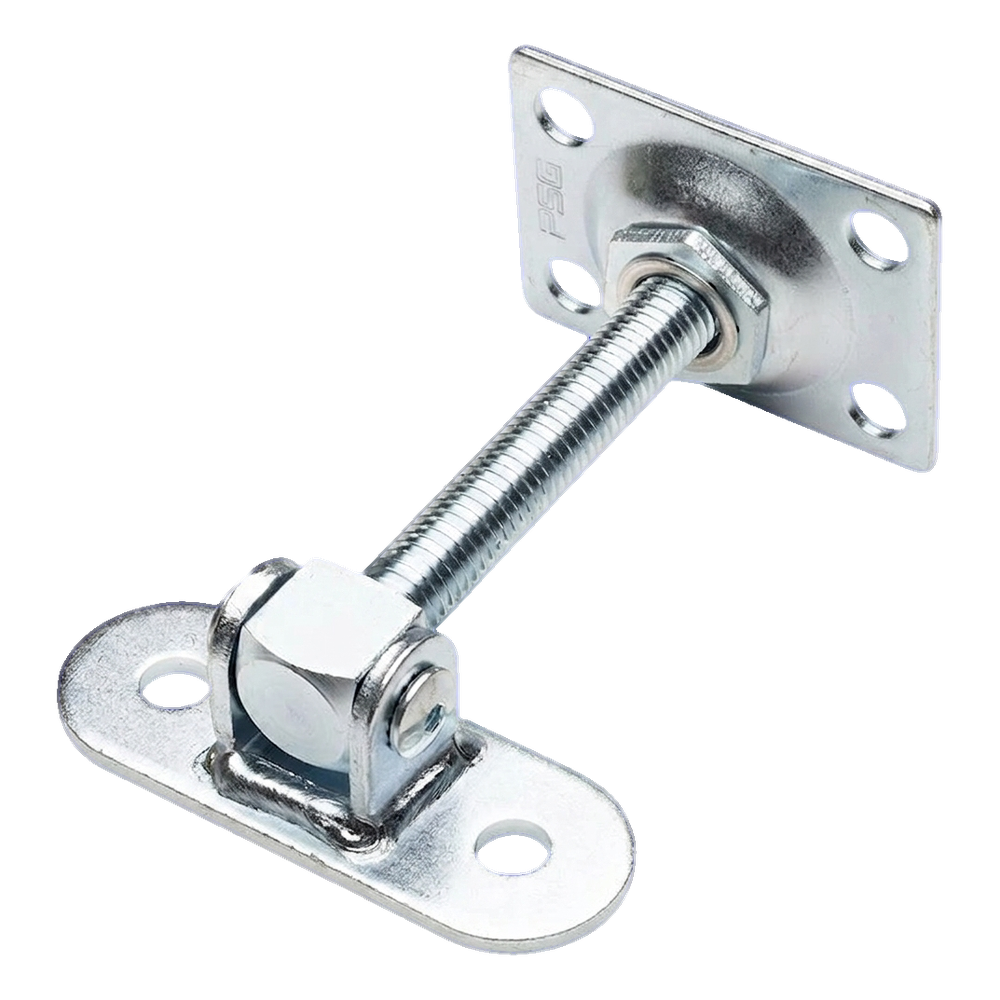

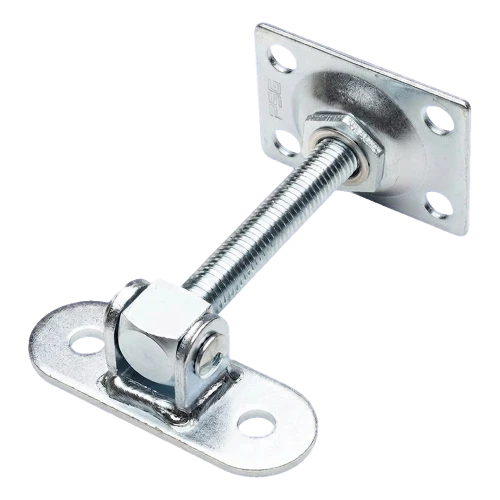

Dobradiça regulável PSG para portões M14 com chapa e placa – vista geral
Dobradiça regulável PSG para portões M14 com chapa e placa – vista geral

Dobradiça regulável para portões PSG com parafuso M14 destinada à montagem de portões de batente. Graças à porca de regulação permite correção rápida do ajuste da folha sem necessidade de desmontagem – tanto diretamente após a instalação como durante a utilização. Isto é particularmente importante durante mudanças sazonais de temperatura, quando o metal contrai ou expande, causando descaídas ou emperramentos da estrutura.

A construção em aço com revestimento galvânico garante alta resistência à corrosão e durabilidade em condições exteriores. A carga máxima da folha do portão é de 80 kg, o que faz com que a dobradiça seja adequada para portões de batente típicos utilizados em vedações residenciais e industriais.

Parâmetros técnicos

  • Rosca: M14
  • Comprimento do parafuso (parte útil): 110 mm
  • Comprimento total: 180 mm
  • Dimensão da chapa (placa de fixação ao poste): 115 × 40 mm
  • Dimensão da placa (placa de montagem): 75 × 55 × 3 mm
  • Espaçamento dos furos de montagem da placa: 75 × 55 mm
  • Diâmetro dos furos de montagem: Ø10,5 mm (4 unid.)
  • Altura do suporte em U (perno): 95 mm
  • Largura do suporte em U: 35 mm
  • Espessura do material do suporte em U: 4 mm
  • Espessura da porca de regulação: 16 mm
  • Chanfro na extremidade do perno: 1,5 × 45°
  • Peso máximo da folha do portão: 80 kg
  • Material: aço com revestimento galvânico
  • Peso: 0,42 kg
  • EAN: 5903313203005

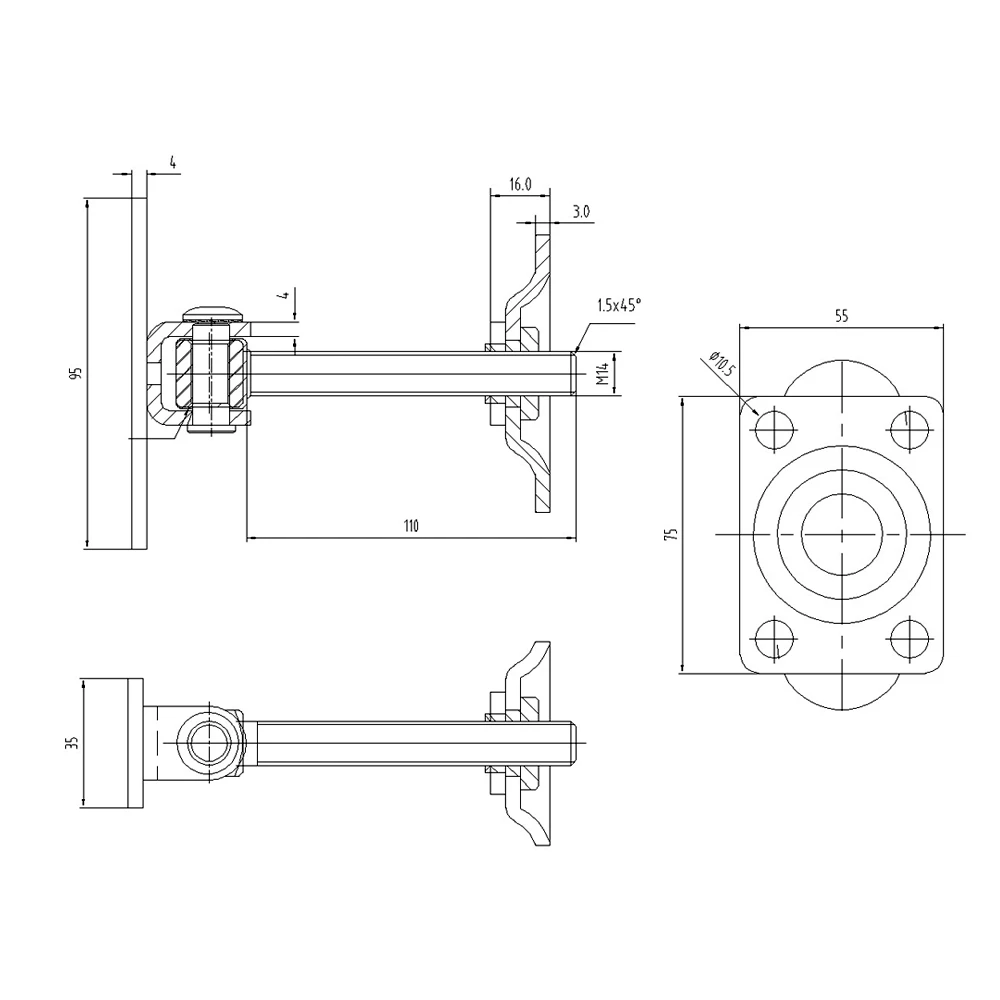

Desenho dimensional da dobradiça regulável PSG M14 – vista lateral, de cima e vista da placa
Desenho dimensional da dobradiça regulável PSG M14 – vista lateral, de cima e vista da placa

Construção e princípio de funcionamento

A dobradiça é composta por três elementos principais: suporte em U (fixado à chapa na folha do portão), perno roscado M14 com porca de regulação e placa (placa de montagem fixada ao poste). O suporte em U permite a rotação do perno, e a porca no perno possibilita a regulação precisa da altura da folha. Quatro furos de montagem com diâmetro Ø10,5 mm na placa garantem uma fixação segura e estável ao poste da vedação.

A regulação é possível a qualquer momento – basta afrouxar ou apertar a porca para corrigir a posição da folha. Desta forma, o instalador pode nivelar precisamente o portão mesmo após um longo período de utilização, o que elimina a necessidade de intervenções de assistência dispendiosas.

Fabricante: PSG
