Dobradiça de portão regulável M16 com rolamento de esferas – galvanizada

Go to Product feedback

Dobradiça de portão regulável M16 com rolamento de esferas, aço galvanizado. Comprimento útil 111,5 mm, largura do suporte em U 34 mm, espessura do perfil chato 6 mm. Rosca M16, diâmetro do alojamento do rolamento 26 mm. Para portões de batente e portinholas.

Go to full description
with VAT without VAT
Price 7,93 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] zawiasy #113

  • Tipo de rosca M16
  • Material Aço

Descrição

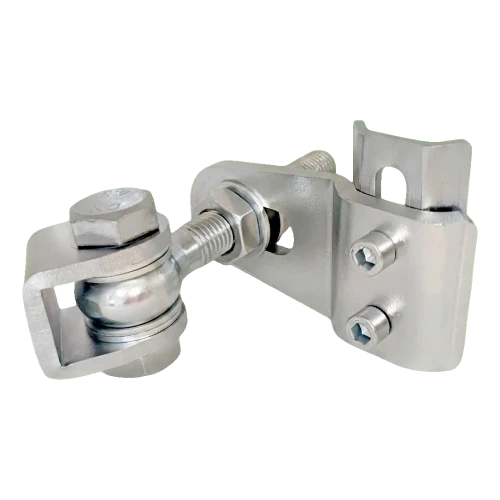

Dobradiça de portão ajustável M16 com rolamento de esferas – galvanizada, aparafusada

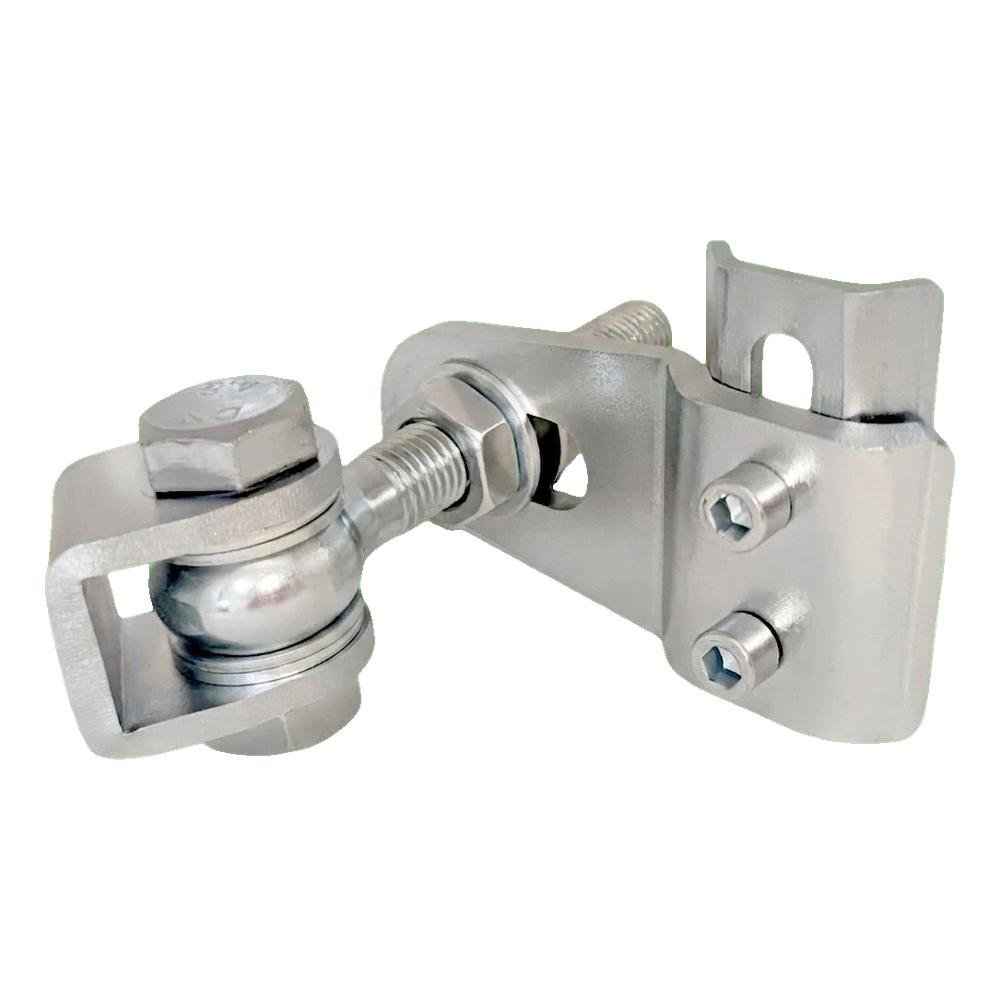

Dobradiça de portão ajustável M16 com rolamento de esferas – vista geral
Dobradiça de portão ajustável M16 com rolamento de esferas – vista geral

Dobradiça de portão ajustável M16 com rolamento de esferas é um elemento de ferragem resistente destinado à suspensão de portões batentes e cancelas em sistemas de vedação. A dobradiça é ajustável em três planos, o que facilita significativamente a montagem e posterior correção do alinhamento. O rolamento de esferas incorporado garante um funcionamento suave e silencioso da dobradiça mesmo com cargas elevadas, e a construção sólida em aço galvanizado garante resistência à corrosão e condições atmosféricas durante muitos anos. A dobradiça não requer soldadura – é aparafusada.

A dobradiça é composta por dois elementos principais — um suporte em U com eixo de rotação com rolamento de esferas e uma chapa de fixação com furos para parafusos. Ambos os elementos estão ligados por um perno roscado ajustável, que permite ajuste suave da distância entre centros e alinhamento da folha do portão em relação ao poste. A fixação da chapa é feita através de dois parafusos Allen, garantindo uma ligação segura e estável à estrutura portante. É possível ajustar a dobradiça após a montagem concluída.

Dimensões e parâmetros técnicos

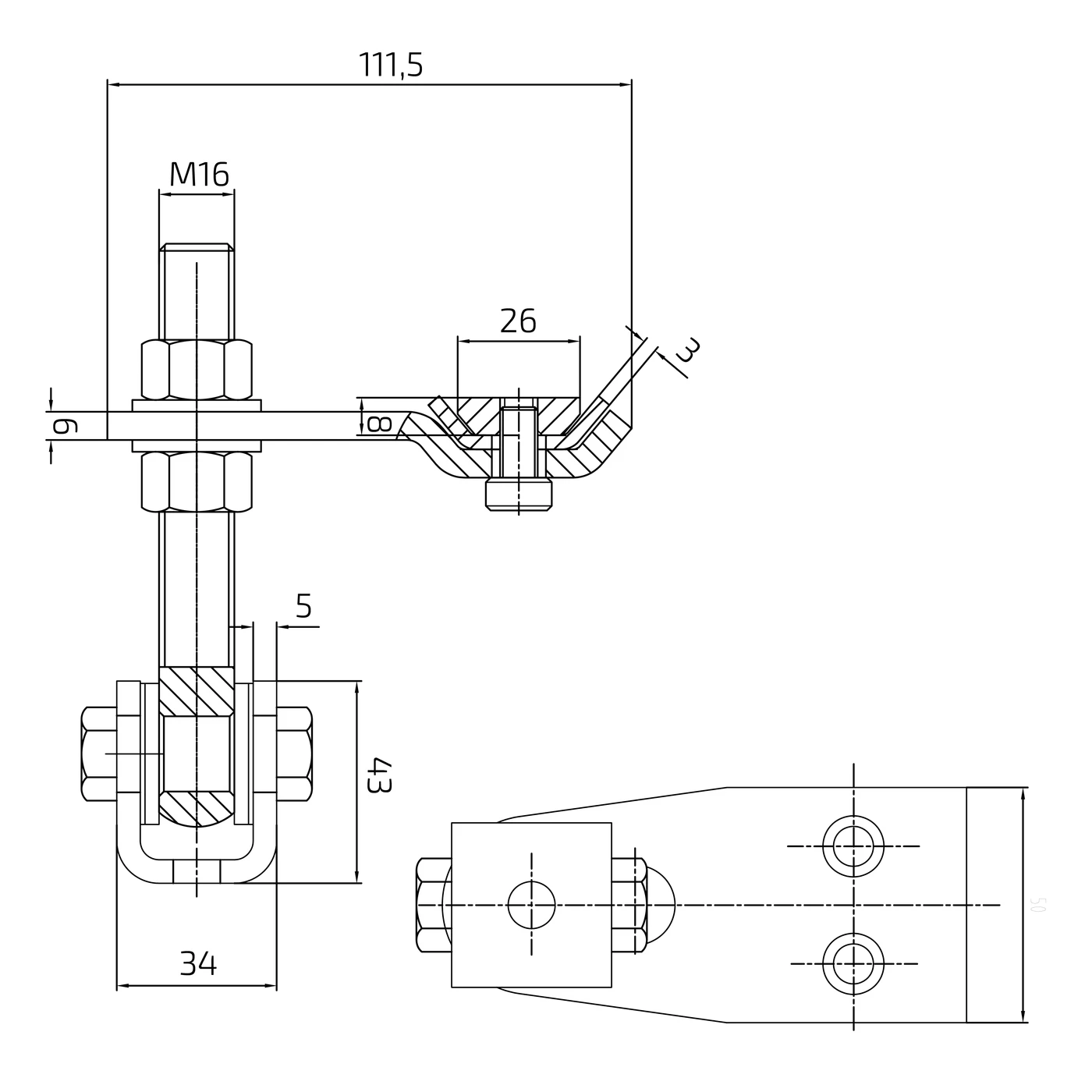

Desenho dimensional da dobradiça de portão ajustável M16 – vista lateral e superior
Desenho dimensional da dobradiça de portão ajustável M16 – vista lateral e superior
  • Rosca do perno de ajuste: M16
  • Comprimento útil (do eixo do perno à borda da chapa): 111,5 mm
  • Largura externa do suporte em U: 34 mm
  • Comprimento do suporte em U: 43 mm
  • Espessura do material do suporte em U: 5 mm
  • Diâmetro do alojamento do rolamento: 26 mm
  • Espessura do ferro chato principal: 6 mm
  • Espessura da chapa perfilada: 3 mm
  • Largura da chapa de fixação: aprox. 50 mm
  • Material: aço galvanizado
  • Rolamento: de esferas
  • Capacidade de carga da dobradiça: 105 kg
  • Ângulo de abertura: 180°
  • Resistência ao desgaste: sim

Aplicação e montagem

A dobradiça destina-se principalmente a portões batentes e cancelas em sistemas de vedação residenciais, industriais e em edifícios de utilidade pública. O ajuste na rosca M16 permite corrigir o nível da folha sem desmontar toda a dobradiça — basta afrouxar a porca de bloqueio, definir a posição desejada e apertar novamente. Para as equipas de instalação, isto significa menor tempo de montagem e possibilidade de correção fácil em caso de assentamento dos postes ou alteração da geometria do portão após uso prolongado.

A chapa de fixação com furos para parafusos Allen permite a montagem tanto diretamente no poste de aço como numa chapa de ancoragem adicional — desta forma, a dobradiça é compatível com muitos tipos de construções de vedação. O rolamento de esferas elimina o atrito metal-metal, o que se traduz em funcionamento sem falhas e silencioso durante todo o período de funcionamento.
